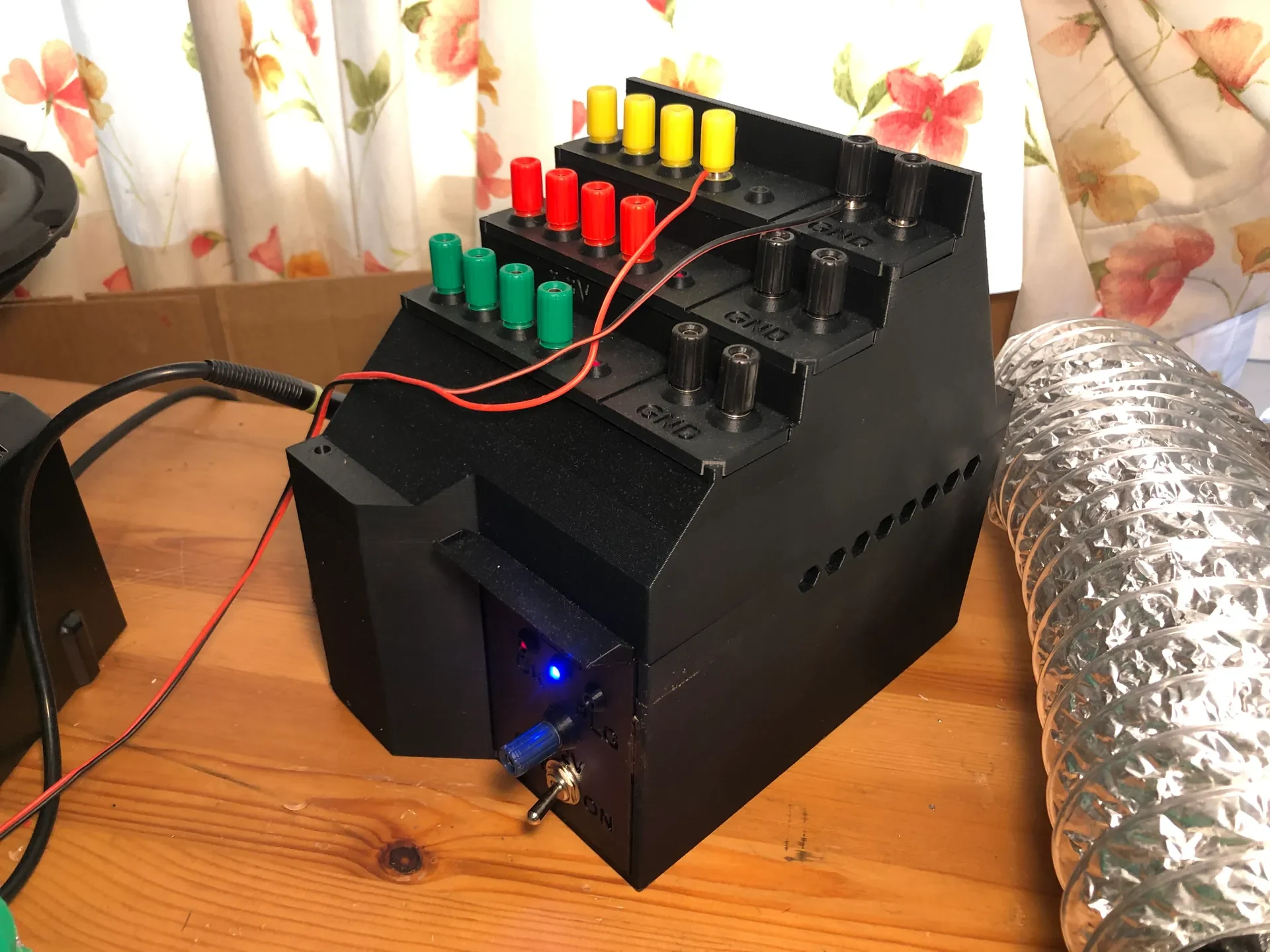

Настольный блок питания от компьютерного БП ATX......

Некоторое время назад в журнале DIYODE была схема настольного блока питания, сделанного из компьютерного блока питания, который я собрал по их инструкциям. Мне понравилась эта идея, но я выявил несколько проблем в их дизайне, которые я использовал для разработки своей улучшенной версии. Этот дизайн подходит для кровати Prusa i3 MK3.

Примечание. Попробуйте это сделать только в том случае, если у вас уже есть некоторый опыт пайки, проводки и электроники в целом.

Примечание. Некоторые блоки питания ATX могут быть слишком глубокими для этой конструкции, поэтому, если глубина вашего блока питания превышает 135 мм, его использование может оказаться невозможным.

Проблемы:

Связывающие стойки были расположены слишком близко друг к другу, поэтому доступ к средним был затруднен.
Недостаточно вентиляции, поэтому верхняя часть коробки деформировалась от жары.
Вы��ранный переключатель оказался слишком маленьким и неудобным.
Светодиоды и клеммы крепления не были защищены от вдавливания или сгибания, которое могло бы повредить коробку.
Стены вольера были очень хлипкими.
На переключателе нет надписи ВКЛ/ВЫКЛ.
Посты GND находились слишком близко друг к другу.
Недостаточно места для лишних проводов.

Исправления:

Каждое напряжение имеет свой уровень, поэтому отверстия клемм всегда доступны.
Увеличенный внутренний объем и дополнительные отверстия обеспечивают лучшую вентиляцию.
Используется более крупный и удобный переключатель.
Новый дизайн имеет защиту вокруг всех креплений и светодиодов, чтобы защитить их от ударов и ударов.
Использовались более толстые стены.
Добавлены знаки ВКЛ/ВЫКЛ.
Распределите заземляющие стойки по каждому уровню и установите внутреннюю перегородку для разделения проводов.
В целом более крупный корпус для упрощения организации.
Список покупок: Код Jaycar: #
Зеленые соединительные штифты PT0455 4
Красные переплетные стойки PT0453 4
Желтые переплетные стойки PT0451 4
Черные переплетные стойки PT0454 6
Синие соединительные стойки PT0450 1
Красный светодиод 5 мм ZD0150 5
Синий светодиод 5 мм ZD0185 1
SPST-переключатель ST0579 1
Наконечники для пайки (упаковка) HP1350 1
Резистор 100 Ом RR0548 1
Резистор 220 Ом RR0556 1
Резистор 270 Ом RR0558 2
Светодиодные ленты (дополнительно) NA NA
Список печати (имена файлов): № сопла для поддержки материала
Bench_PSU_Top PLA Да 0,8 мм 1
Bench_PSU_Front PLA Возможно, 0,4 мм 1
Bench_PSU_Breakout PLA № 0,4 мм 3
Bench_PSU_Base PLA № 0,8 мм 1

Примечания по сборке:

Распечатайте Binding_Post_TolTest с соплом 0,4 мм, чтобы проверить, подходят ли они.
Проверьте файл PSU_Constructed на наличие разобранной версии PSU, которая поможет при сборке.
Следуйте этим инструкциям по подключению: https://diyodemag.com/projects/feel_the_power.
Крепежные штыри плотно прилегают к прорывным частям, поэтому может потребоваться некоторое усилие.
Постарайтесь убедиться, что отверстия в стойках обращены таким образом, ч��обы при установке в верхнюю часть к ним можно было получить доступ спереди, и они не были заблокированы соседними стойками.
Сначала подключите переднюю панель, удерживая все остальные кабели в стороне, и проверьте работу переключателей и светодиодов, прежде чем приклеивать переднюю панель.
Вы можете прикрепить светодиодные ленты к угловой части передней панели и подключить их к дополнительным проводам 12 В и GND, чтобы получить встроенную лампу, но это необязательно.
Припаяйте/подключите и термоусадите все необходимые провода к наконечникам для пайки и вставьте все клеммы в разъемы перед сборкой верхней секции, чтобы провода можно было продеть и прикрепить перед размещением разъемов наверху.
Я использовал болты М3, чтобы закрепить верхнюю часть, но саморезы и клей тоже подойдут.
Подключите светодиоды к земле и расположенным рядом с ними столбам питания, а не прокладывайте отдельные провода.
Светодиоды OK и PLG являются дополнительными, и не все блоки питания могут их использовать, поэтому игнорируйте их, если вы не уверены.
Синий светодиод расположен посередине под знаком предупреждения о ударе по лицу на передней панели.
Начните проводку с задней секции (12 В) и двигайтесь вперед, чтобы было проще прокладывать кабели.
Используйте застежки-молнии, чтобы связать вместе провода с одинаковым напряжением и сделат�� неиспользуемые провода очень короткими, но разной длины по сравнению с неиспользуемыми проводами других напряжений, чтобы оголенные концы не могли ничего коснуться и сломать.
