Серверный корпус одноплатного компьютера V2......

Это модульный корпус для одноплатных компьютеров, вмещающий до 4 устройств.
Карты устройств держат вертикально. Такая конструкция позволяет обслуживать одну карту без
приходится удалять карты сверху, как в предыдущем дизайне
(https://www.thingiverse.com/thing:4700165). Этот новый дизайн все еще может держаться
до 4 карт, содержащих Raspberry Pi, Arduino, ESP32, жесткие диски и т. д. Мой
Серверный корпус содержит брандмауэр, сервер DNS и DHCP и мое управление IOT
система.

Весь корпус питается от одного блока питания 12 В. Охлаждение
Содержимое корпуса обеспечивается с помощью одного компьютерного вентилятора диаметром 120 мм 12 В.

Возможно, вам понадобятся н��которые карты, которые еще не предоставлены. Не стесняйтесь обращаться ко мне, если вам нужно
несколько карточек. На сегодняшний день доступны карты для Raspberry Pi 3/4 и баксов.
преобразователи. Он вмещает до 3 понижающих преобразователей на базе XL4005 для питания
Малиновый Пис.

Открытка размером 12 см на 15 см. Расстояние между карточками 3 см.

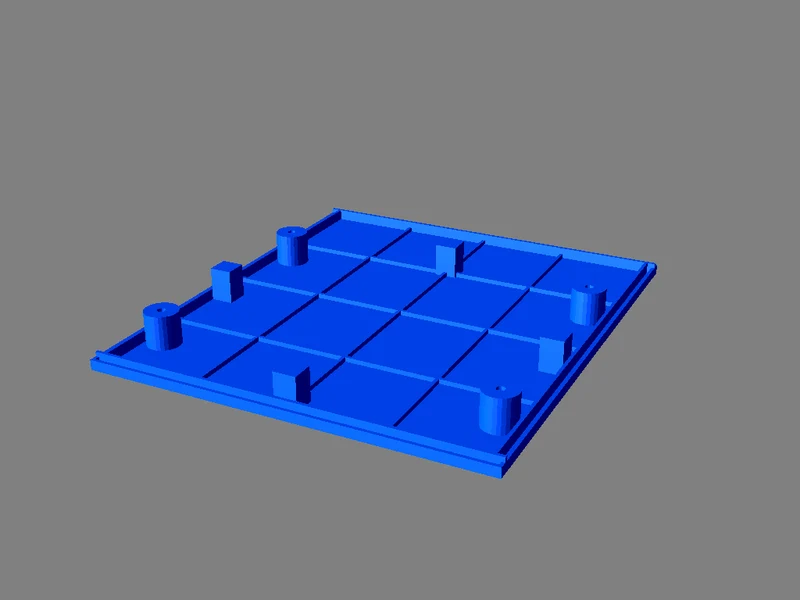

Для нижней части внешней оболочки требуется опорный материал (CaseBottom.stl) и
верхние части (CaseTop.stl). Заполнение на 20 % достаточно для всех деталей, кроме
для верхней (CardCageTop.stl) и нижней (CardCageBottom.stl) частей каркаса для карт
что требует заполнения 40%.

Спецификация для моего использования:

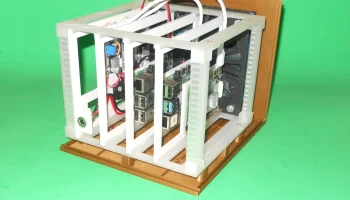

Клетка для карт

* один CardCageBottom.stl
* один CardCageTop.stl
* четыре пост.stl
* 8 латунных вставок M3 для верхней и нижней части клетки лотка, которые будут удерживать внешнюю оболочку.

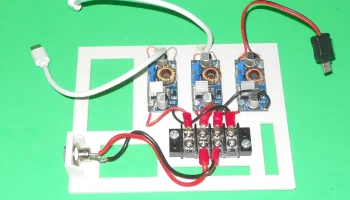

Силовая карта:

* одна плата питания (Power Supply Plate.stl)
* 1 гнездо питания 5,5/2,5, диаметр 10 мм (до 13 мм)
* 3 понижающих преобразователя на базе XL4005
* Клеммный блок 1 x 4 на 2
* 2 перемычки клеммного блока
* 3 комплекта разъемов USB. Тип USB зависит от содержимого трех других карт.
* 6 болтов #4-40 длиной 3/8 дюйма.
* 6 гаек № 4-40
* 2 болта №8 длиной 1/2 дюйма.
* 2 гайки №8
* несколько проводов

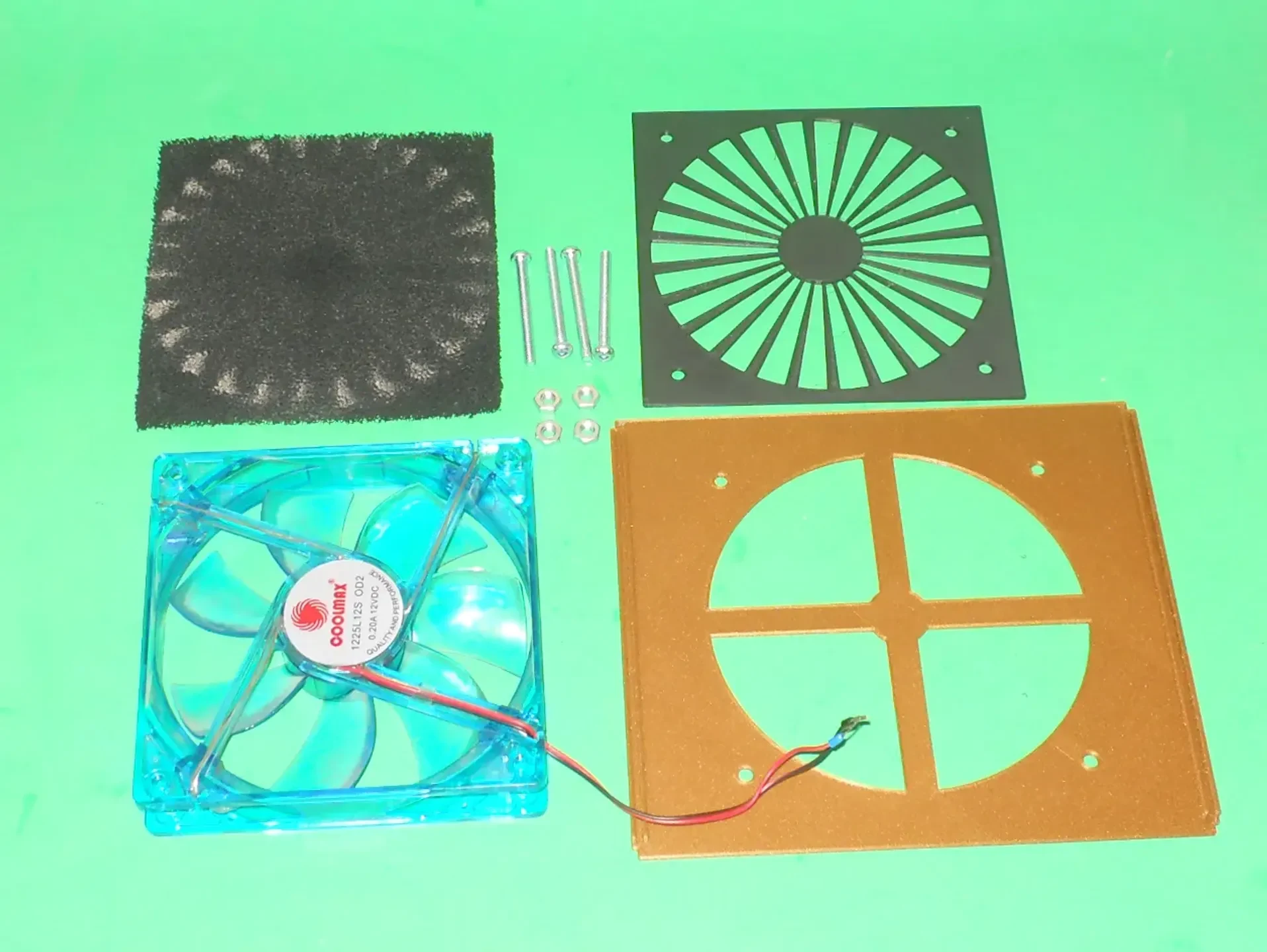

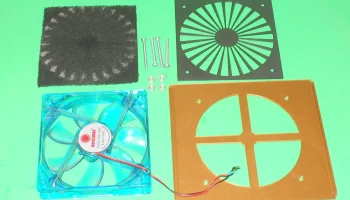

Вентиляторный модуль:

* один BackFilterGrid.stl
* один BackFanGrid.stl
* 120-мм компьютерный вентилятор размером до 25 мм.
* угольный фильтр размером 120 x 120 мм или другой BackFanGrid.stl.
* 4 х 1" 1/4 #8 крепежных винта
* 4 гайки №8

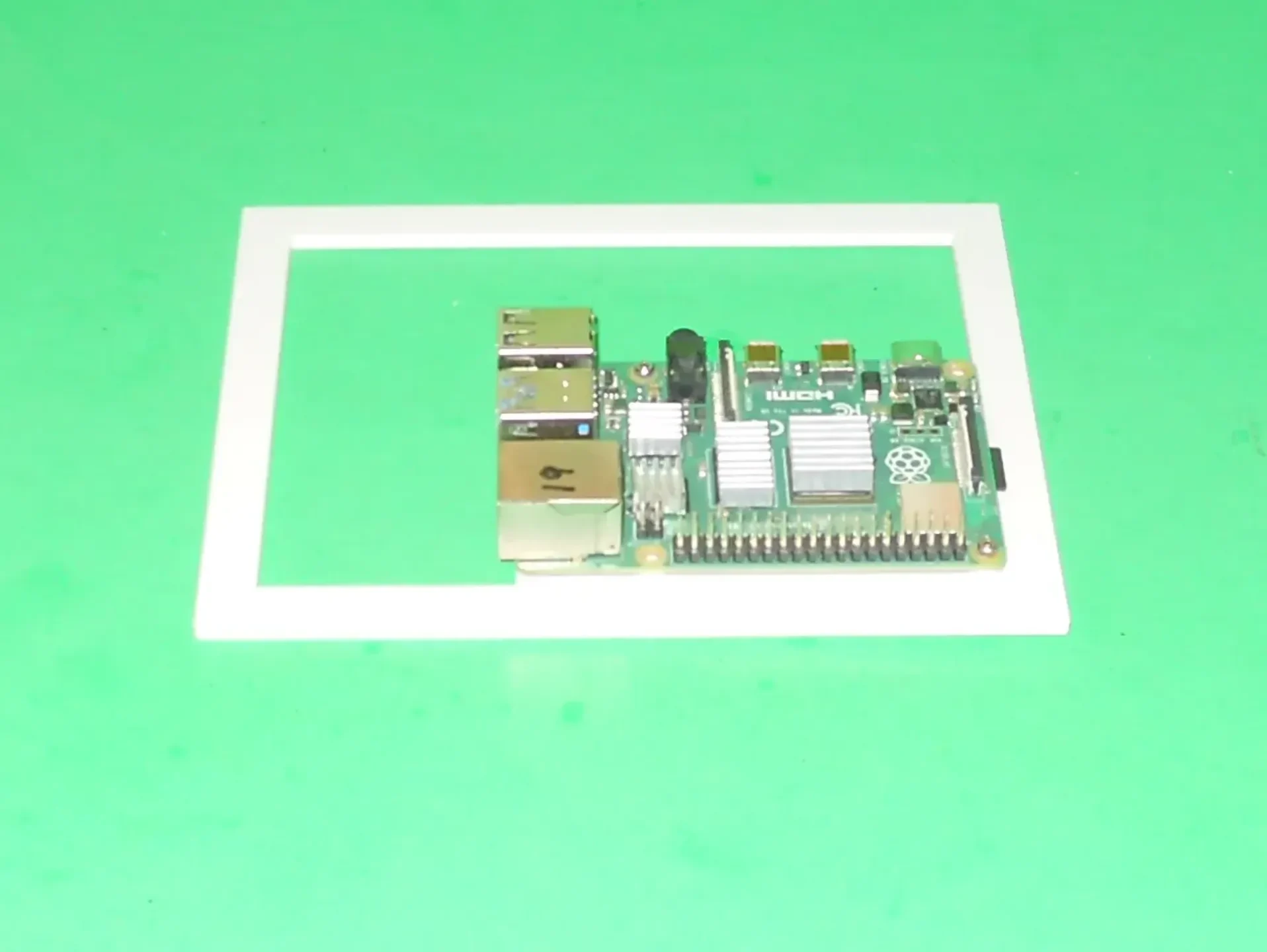

Карты Raspberry PI:

* три карты Raspberry PI (Raspberry PI Plate.stl)
* 6 винтов M2 длиной 10 мм.
* 6 гаек M2

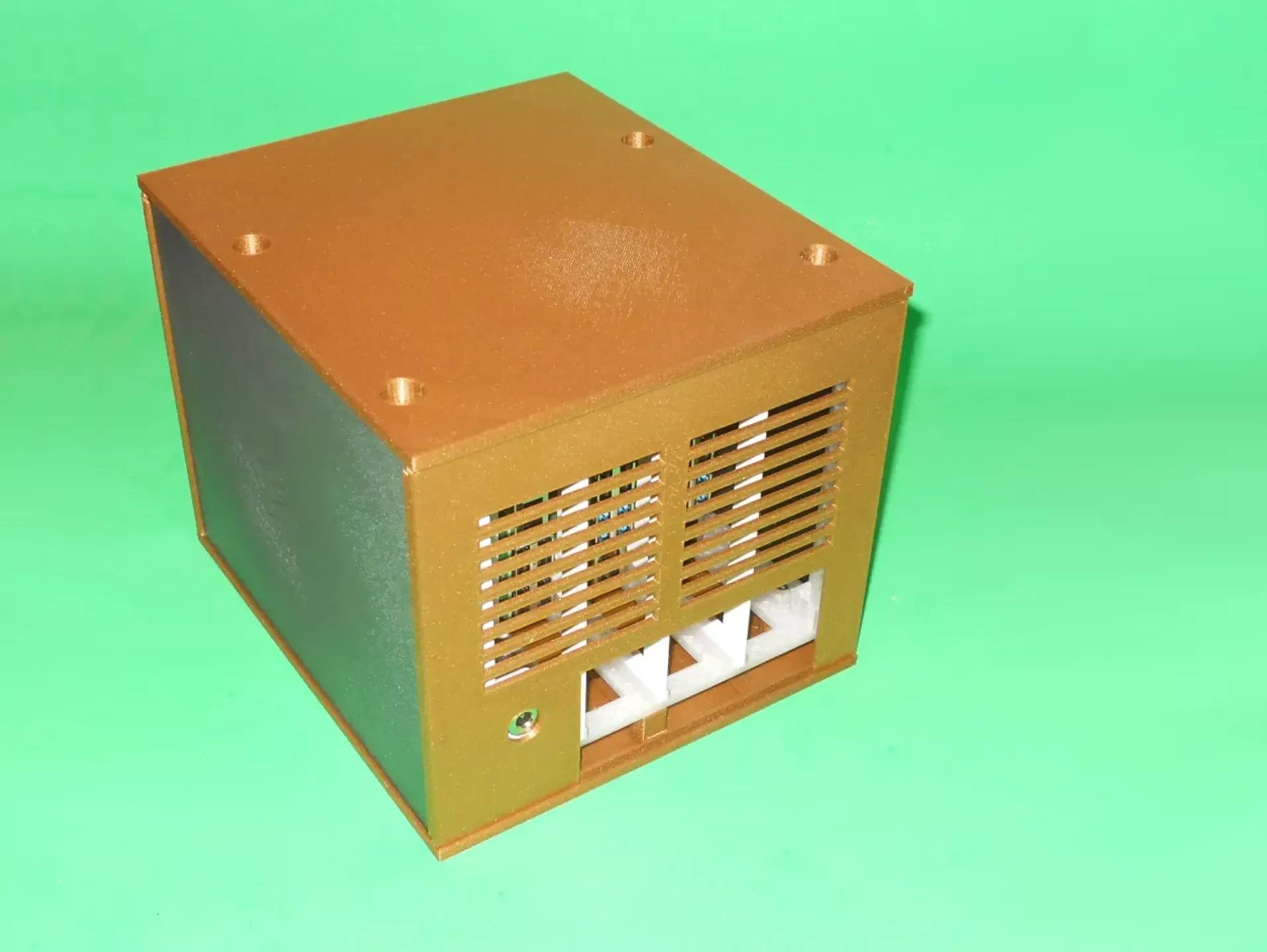

Внешняя оболочка:

* одна нижняя часть корпуса (CaseBottom.stl)
* одна верхняя часть корпуса (CaseTop.stl)
* две стороны корпуса (Sides.stl)
* одна лицевая часть (FrontPanel.stl)
* 8 винтов M3 длиной 8 мм.

Сборка:

* Установите 8 латунных вставок M3 в верхнюю (CardCageTop.stl) и нижнюю (CardCageBottom.stl) части каркаса для карт. Вы можете не использовать латунные вставки в нижней части каркаса для карт, если решите приклеить эту деталь к нижней внешней оболочке.

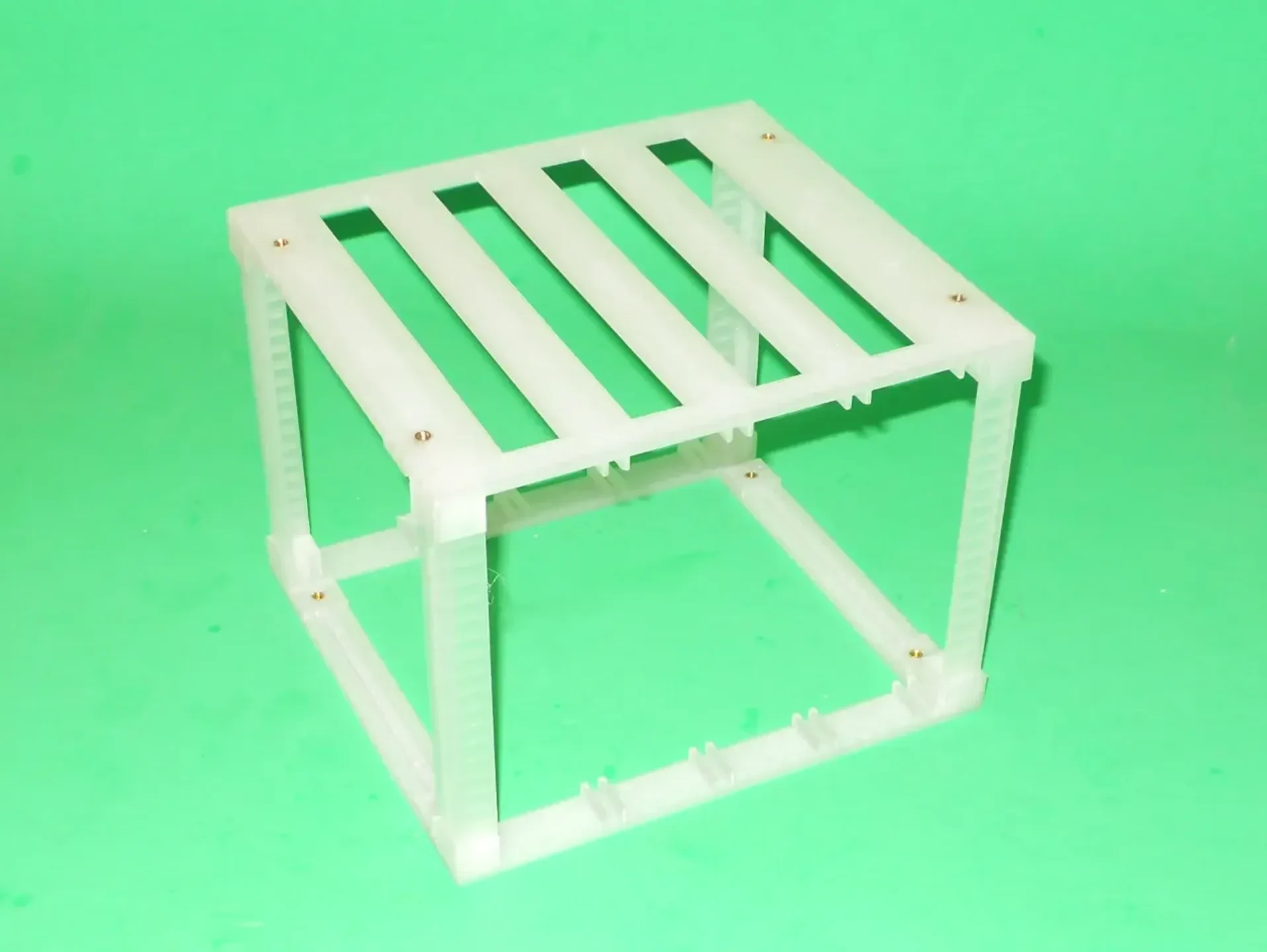

* Соберите каркас для карт. Прессовая посадка должна быть в порядке. Если детали не закреплены, используйте клей. Убедитесь, что открытые концы направляющих для карт находятся на одной стороне в верхней и нижней частях каркаса для карт.

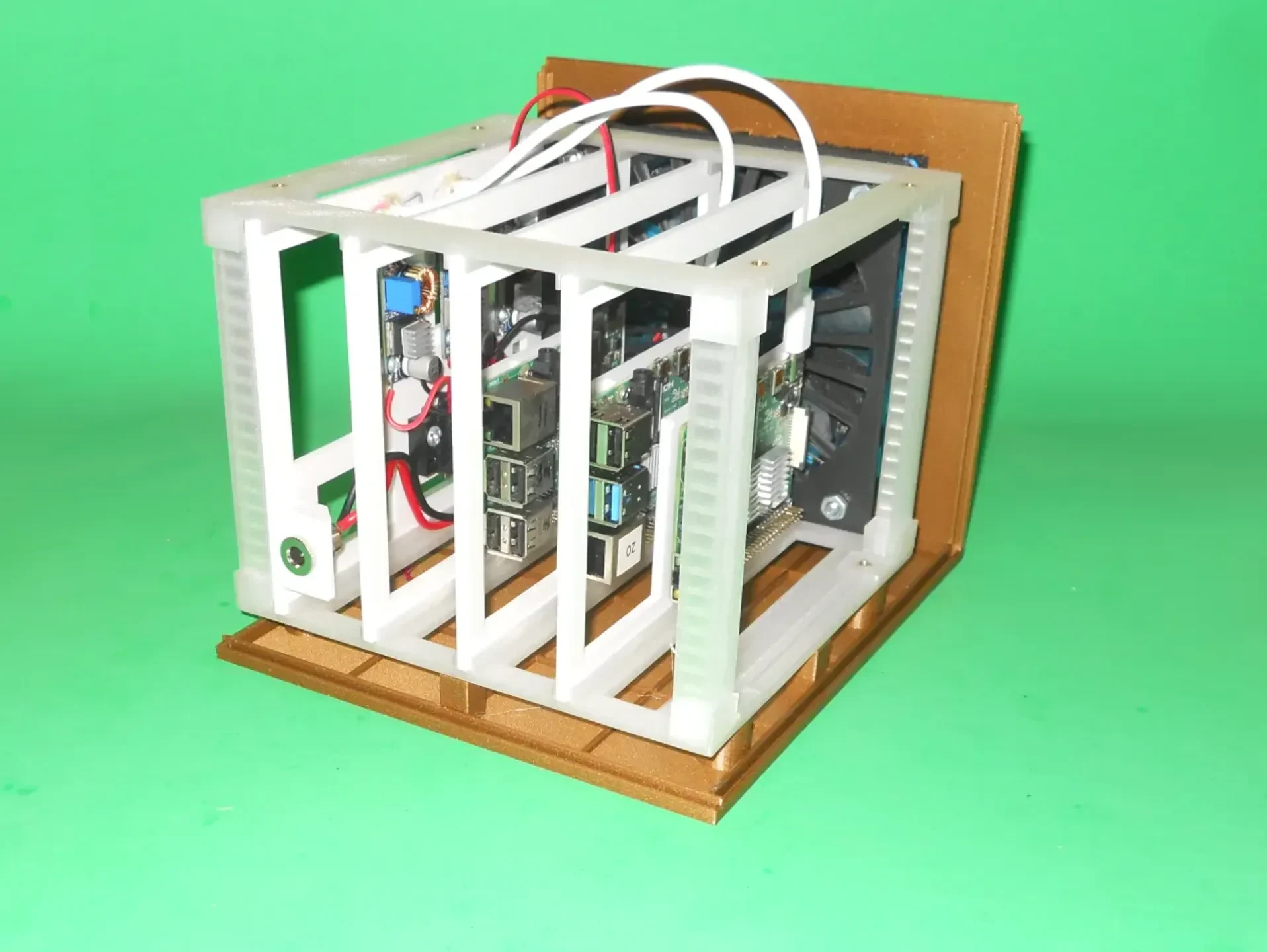

* Прикрепите отсек для карт к нижней части внешнего корпуса (CaseBottom.stl) с помощью винта 4 M3 x 8 мм или клея. Убедитесь, что отверстия направляющих отсека для карт находятся рядом с краем внешнего корпуса.

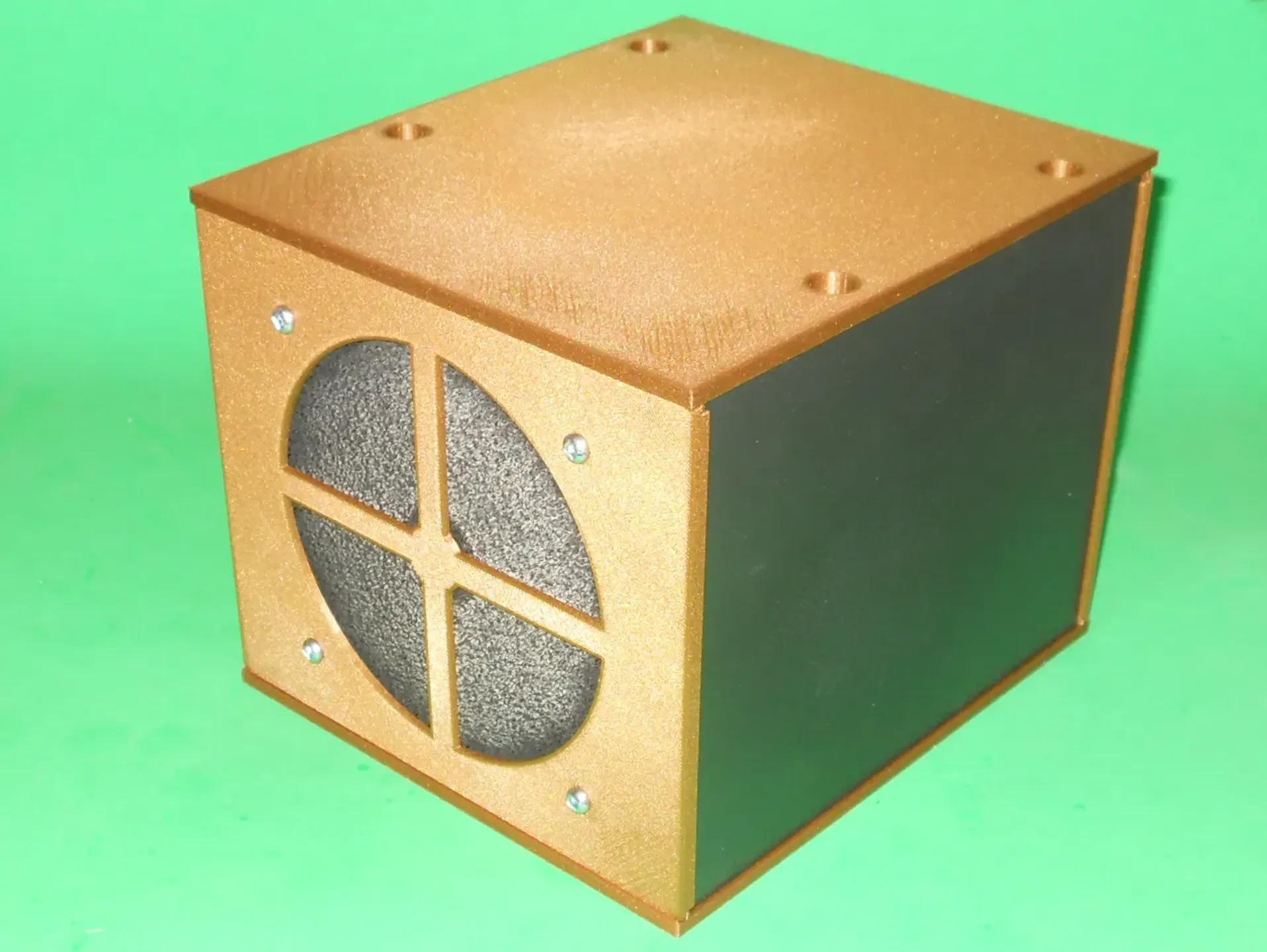

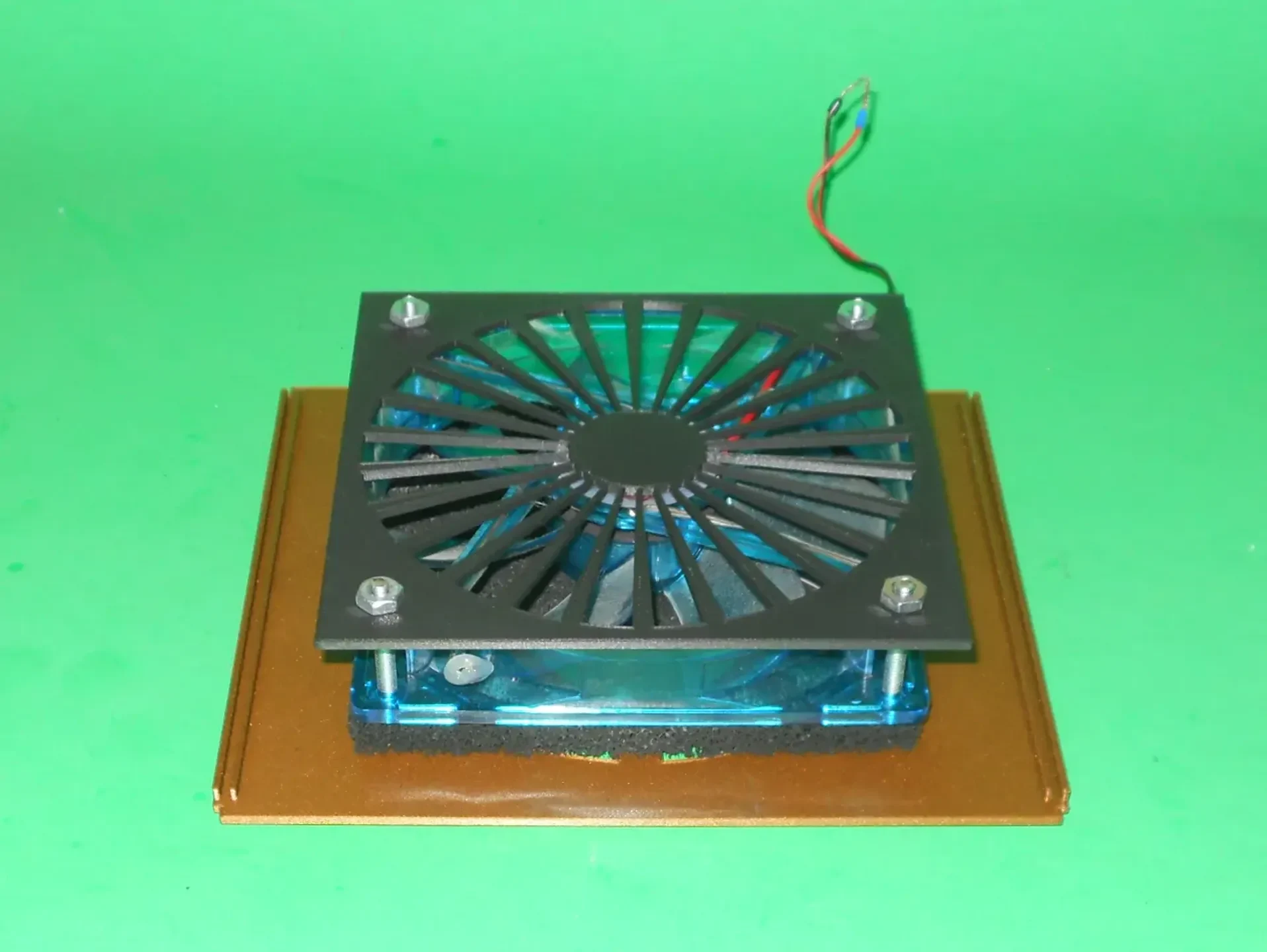

* Соберите блок вентилятора. Позаботьтесь о направлении потока воздуха. Он должен пройти через воздушный фильтр и затем попасть в корпус. Нанесите несколько капель клея на гайки, чтобы закрепить их, поскольку вы не сможете затянуть гайки, если используете воздушный фильтр. Я предлагаю поставить другой BackFanGrid.stl напротив BackFilterGrid.stl, если вы не устанавливаете фильтр, поскольку дыры в BackFilterGrid.stl довольно большие. Подключите вентилятор к клеммной колодке.

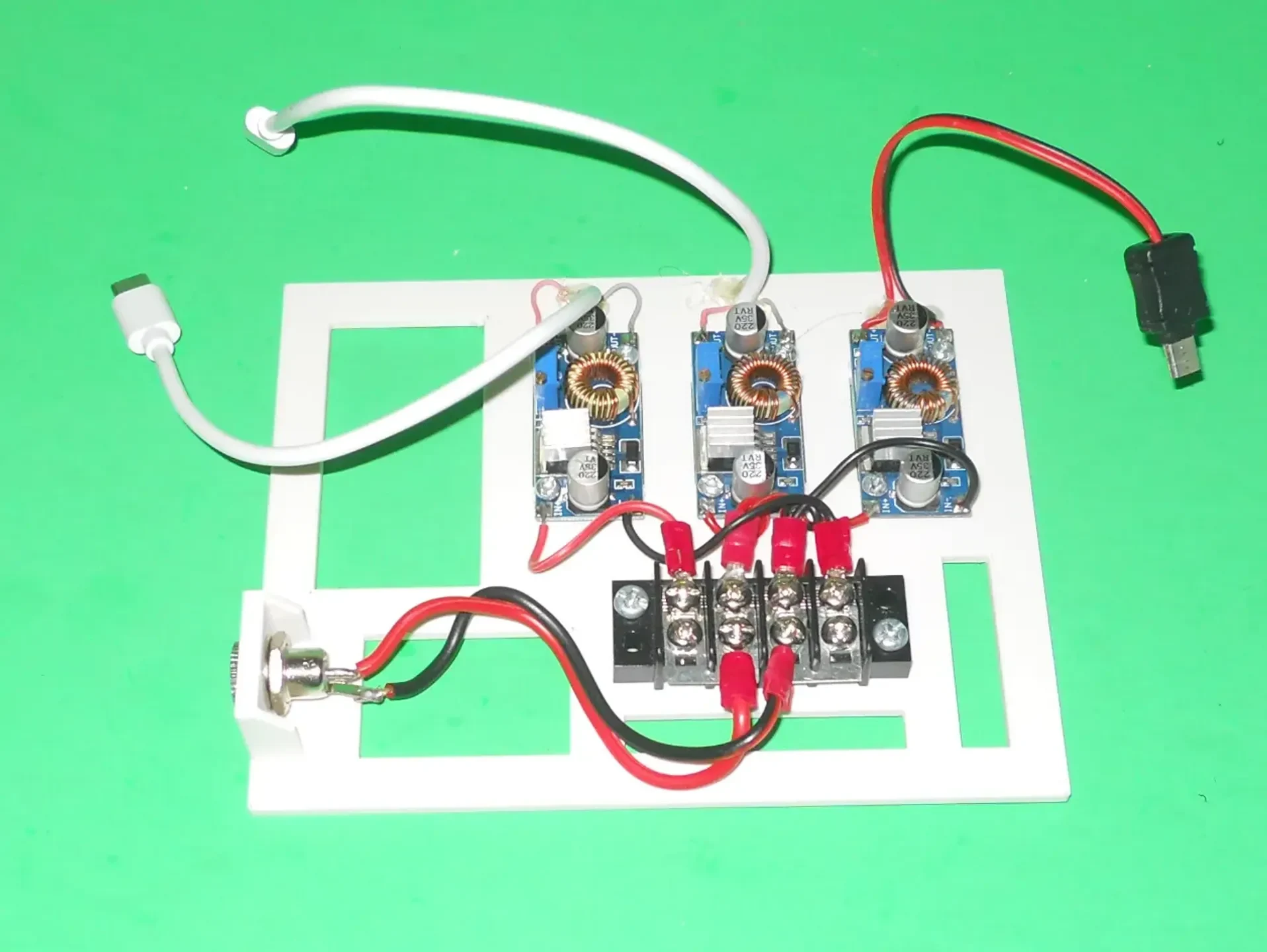

* Соберите карту источника питания. Обратите внимание, что для каждого понижающего преобразователя и клеммной колодки используются только 2 винта и гайки.
* Соберите карты Raspberry PI. Обратите внимание, что для крепл��ния Raspberry PI к карте используются только 2 винта и гайки.
* Соберите внешнюю оболочку. Прикрепите верхнюю часть внешней оболочки (CaseTop.stl) с помощью 4 винтов M3.
* НАСТРОЙКА ВЫХОДА ПОЛЬЗОВАТЕЛЯ ПРЕОБРАЗОВАТЕЛЕЙ ПЕРЕД ПОДКЛЮЧЕНИЕМ К НИМ RASPBERRY PIS.
* Подключите электронику
* Включите вашу систему. Возможно, вы захотите включить каждую кар��у.
