Втулка и прокладка для 6-32 UNC x 6 ("Винт корпуса компью...

Втулка и проставка 2 мм для винтов 5-32 UNC x 6 мм.

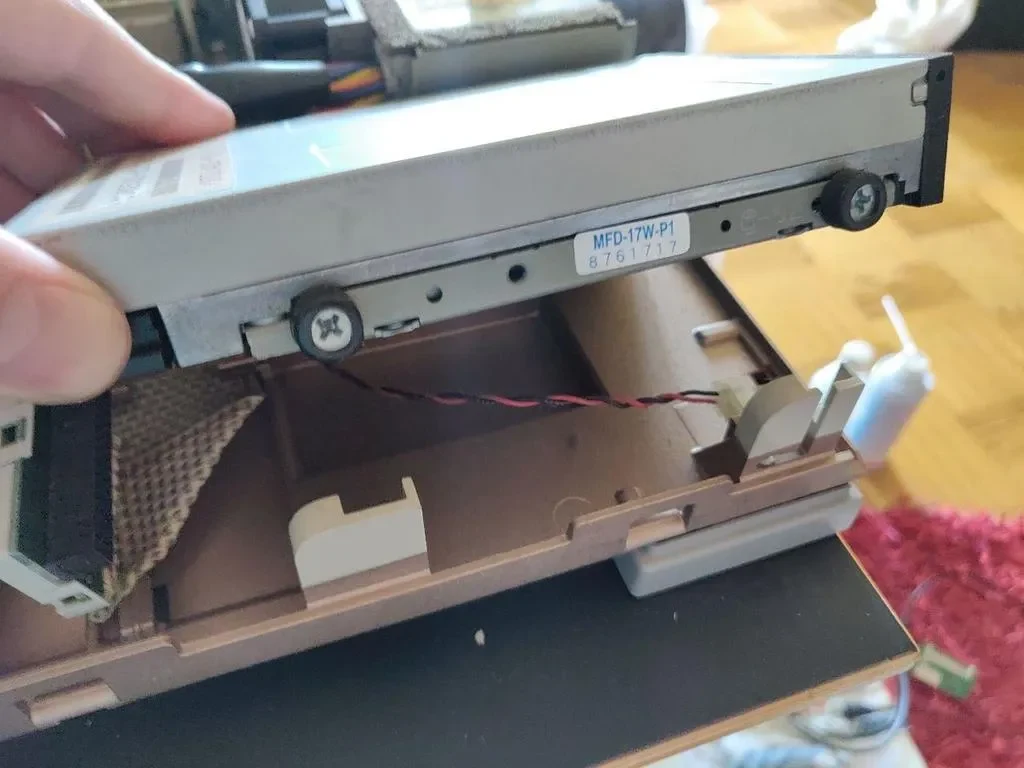

Это странный винт шестигранной формы со «встроенной» шайбой, который обычно используется при креплении панелей корпуса ПК, дисководов, жестких дисков, CD-ROM-приводов и так далее. Хотя глубину 6 мм на самом деле использовать не следует, тем не менее, ее часто можно увидеть в дикой природе.

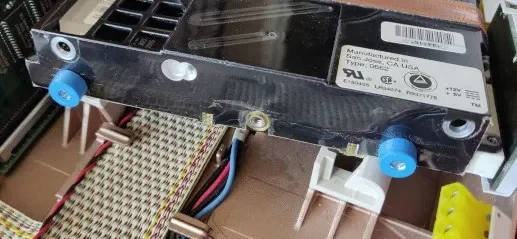

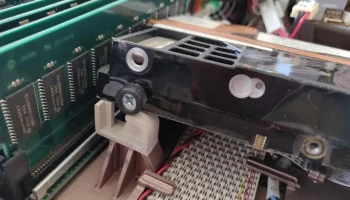

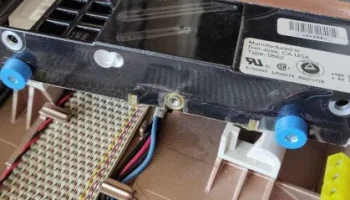

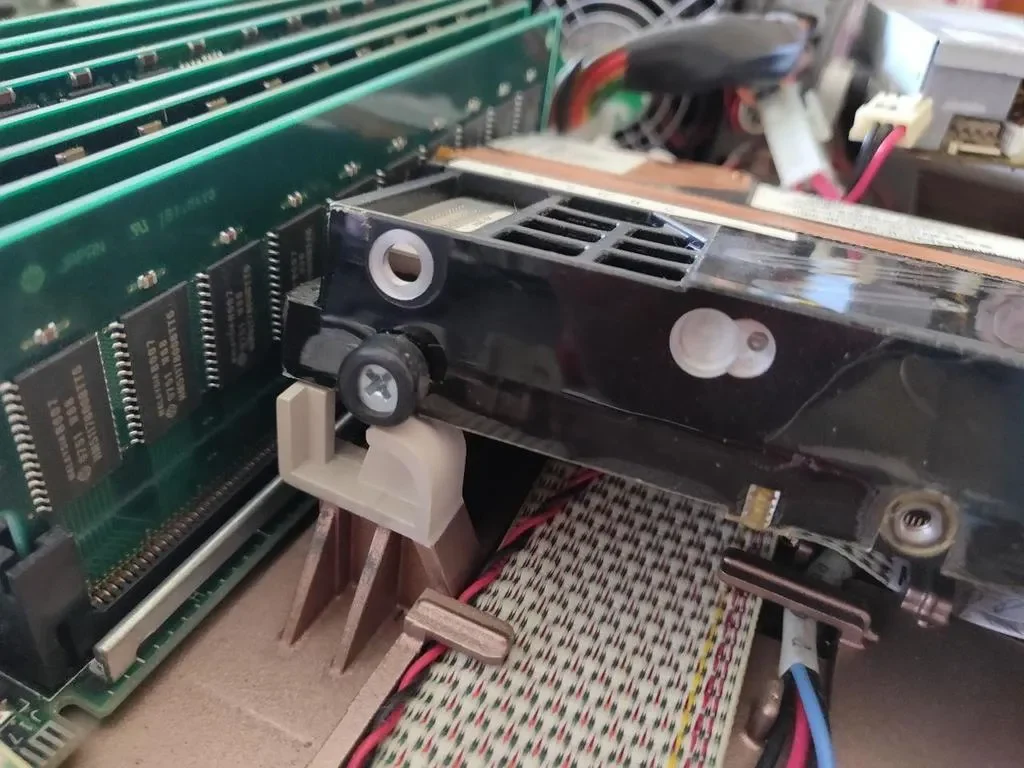

В моем случае мне понадобилась 2-миллиметровая прокладка и втулка для подключения дисков SCSI в Sun SPARCstation 10, который использует довольно экзотическую конструкци�� для крепления дисков. В сервис мануале упоминается специальная монтажная пластина, но я не увидел в этом смысла и изготовил вместо нее эти запасные части.

Я напечатал их с помощью Fillamentum Flexfill 98A, чтобы они выполняли первоначальную задачу: гашение вибраций.

Я предполагаю, что эти детали никому не понадобятся по той же причине, что и мне, но тем не менее они могут быть полезны другим; по крайней мере для ремиксов.

Включено:

Файл проекта Blender

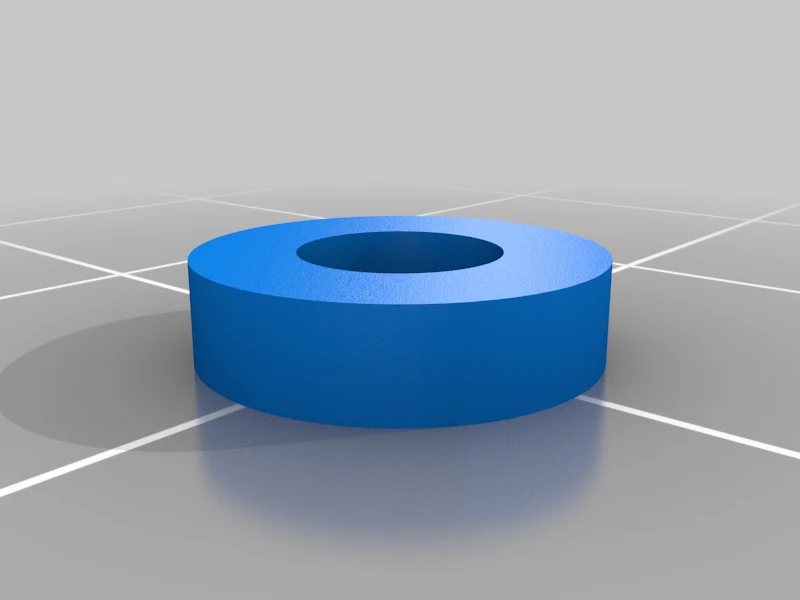

STL для одной проставки

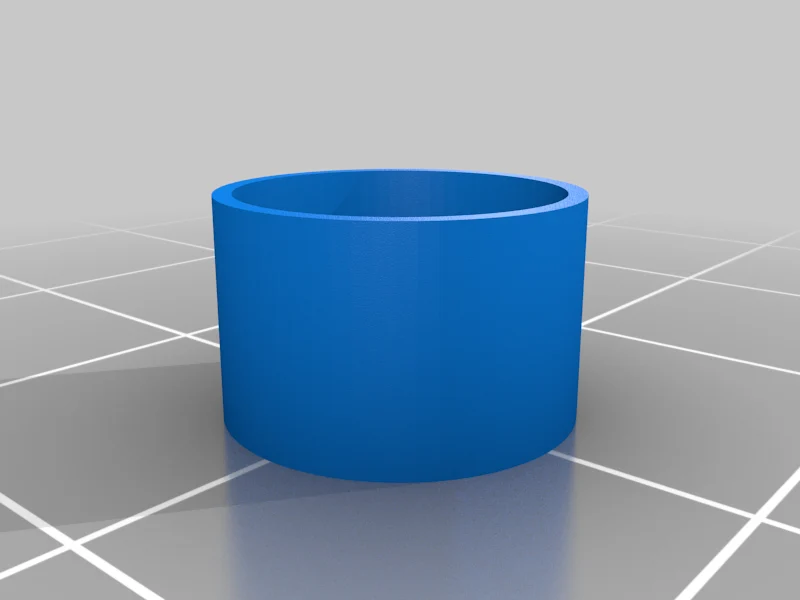

STL для одной втулки
Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

100%

Нить: Fillamentum Flexfill 98A Blue

Примечания:

Уменьшена ширина экструзии первого слоя до 0,4 мм в PrusaSlicer, чтобы избежать некоторой деформации.
Периметры вертикальной оболочки уменьшены до 1, так как это крошечный отпечаток.

Категория: Запасные части
