Чехол в стиле ретро для 12-дюймового ЖК-дисплея и однопла...

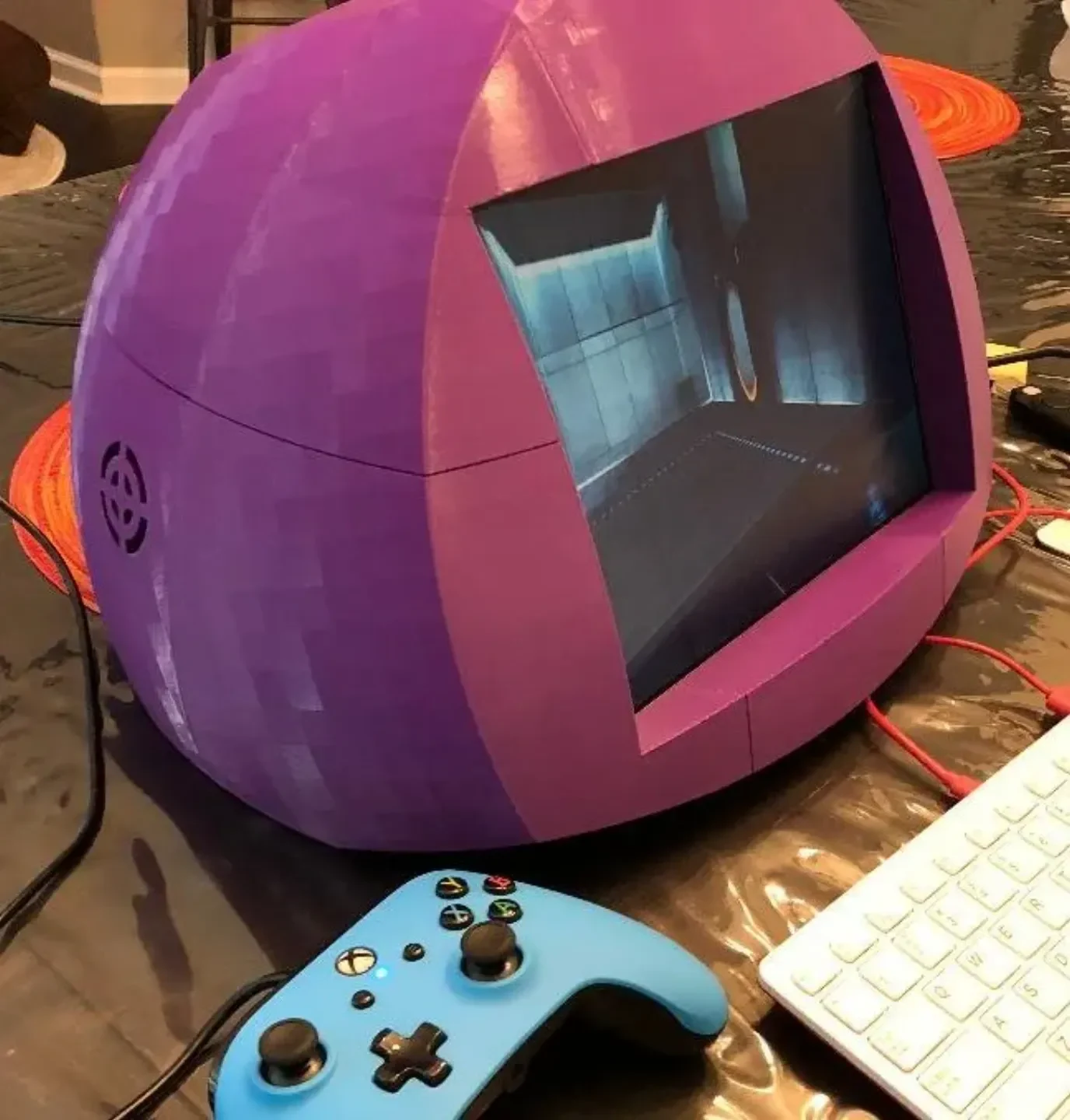

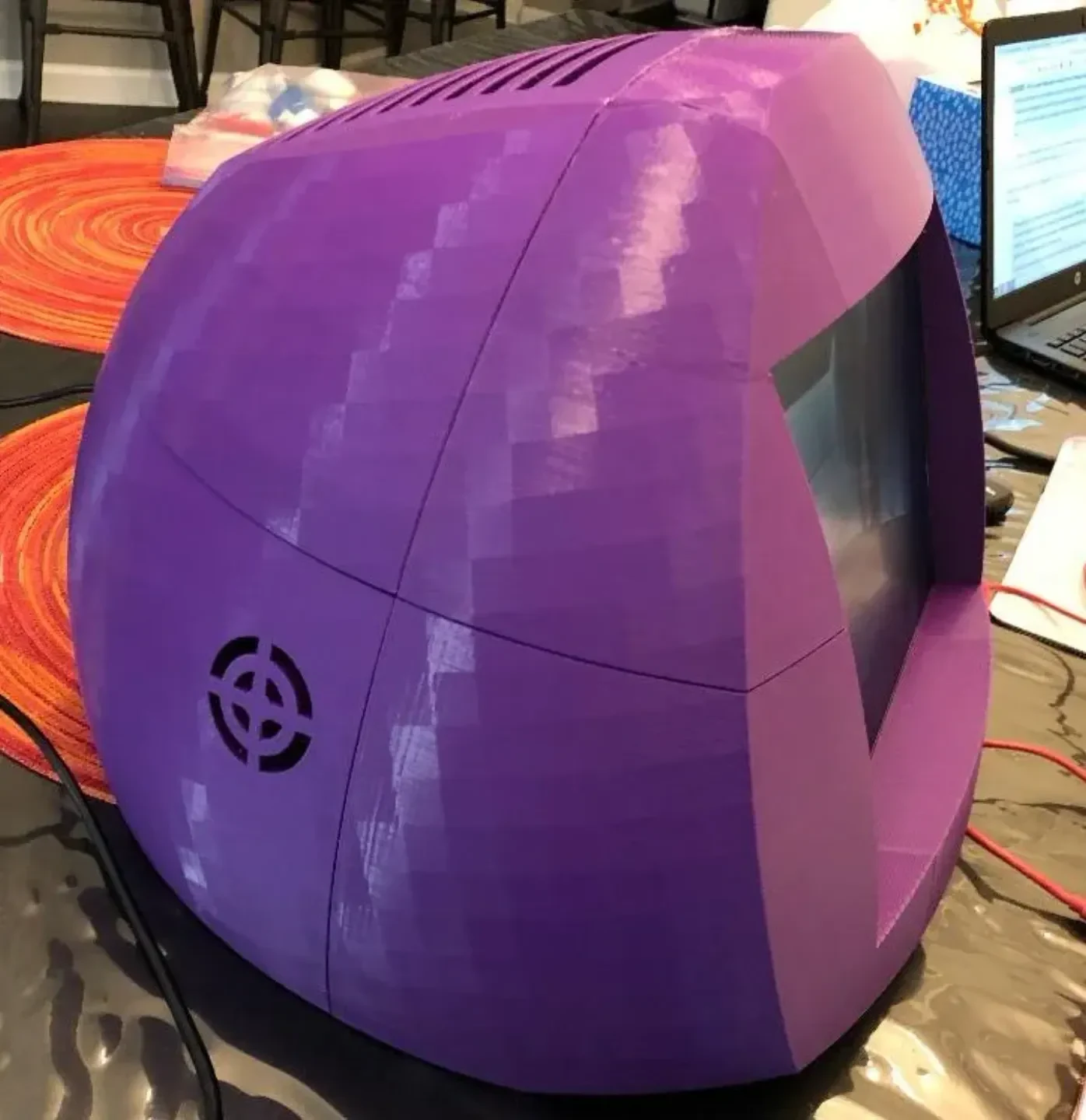

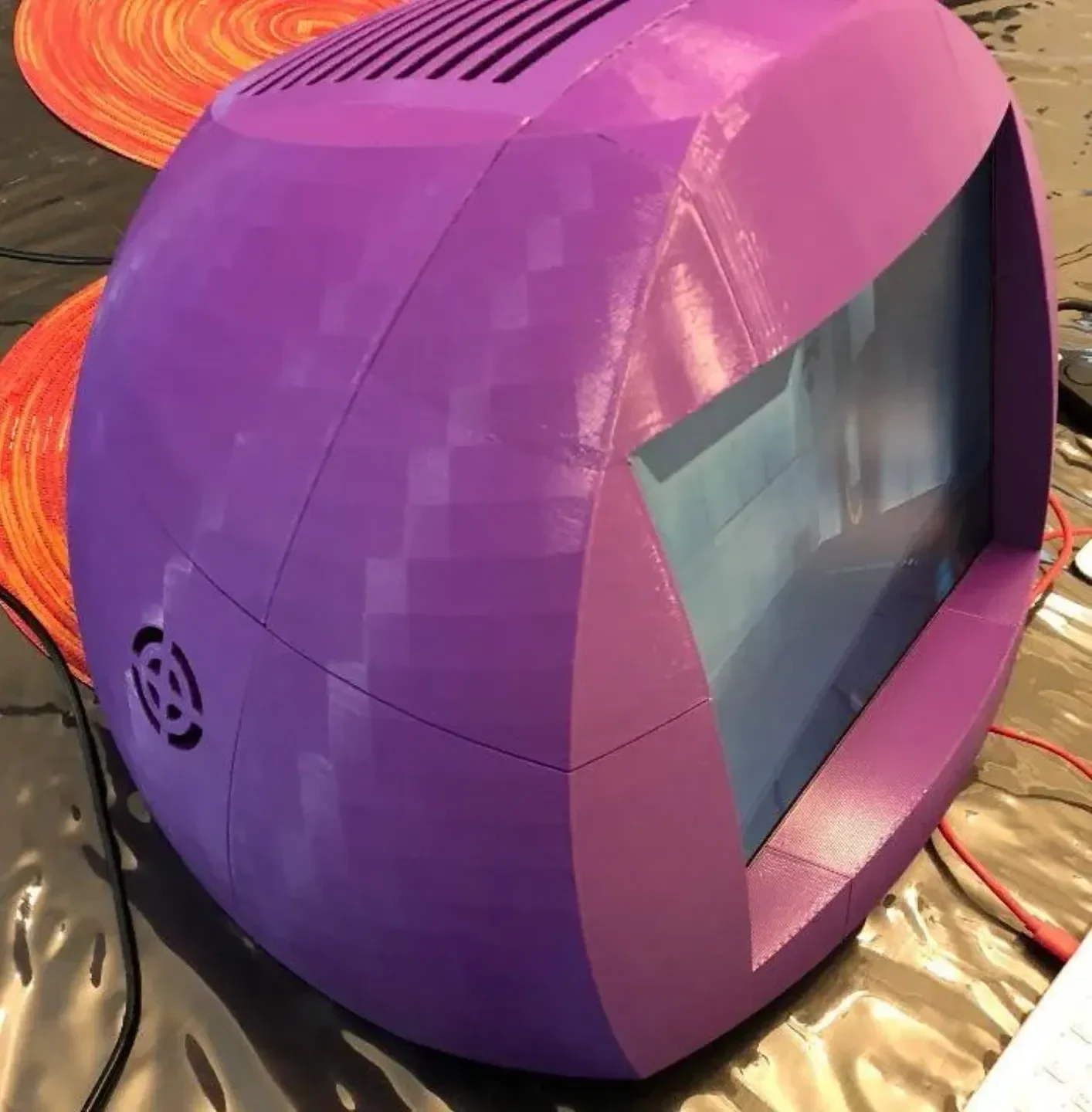

Я сам спроектировал этот чехол. Я хотел, чтобы он выглядел в стиле ретро, ​​не копируя настоящий компьютерный корпус. Детали достаточно малы, чтобы их можно было распечатать на Prusa Mini+, но вам нужно печатать без юбок и полей. Вы также должны быть осторожны с подставками, чтобы они оставались в пределах области печати. Я использовал eSun PLA+ и сопло 0,6 мм.

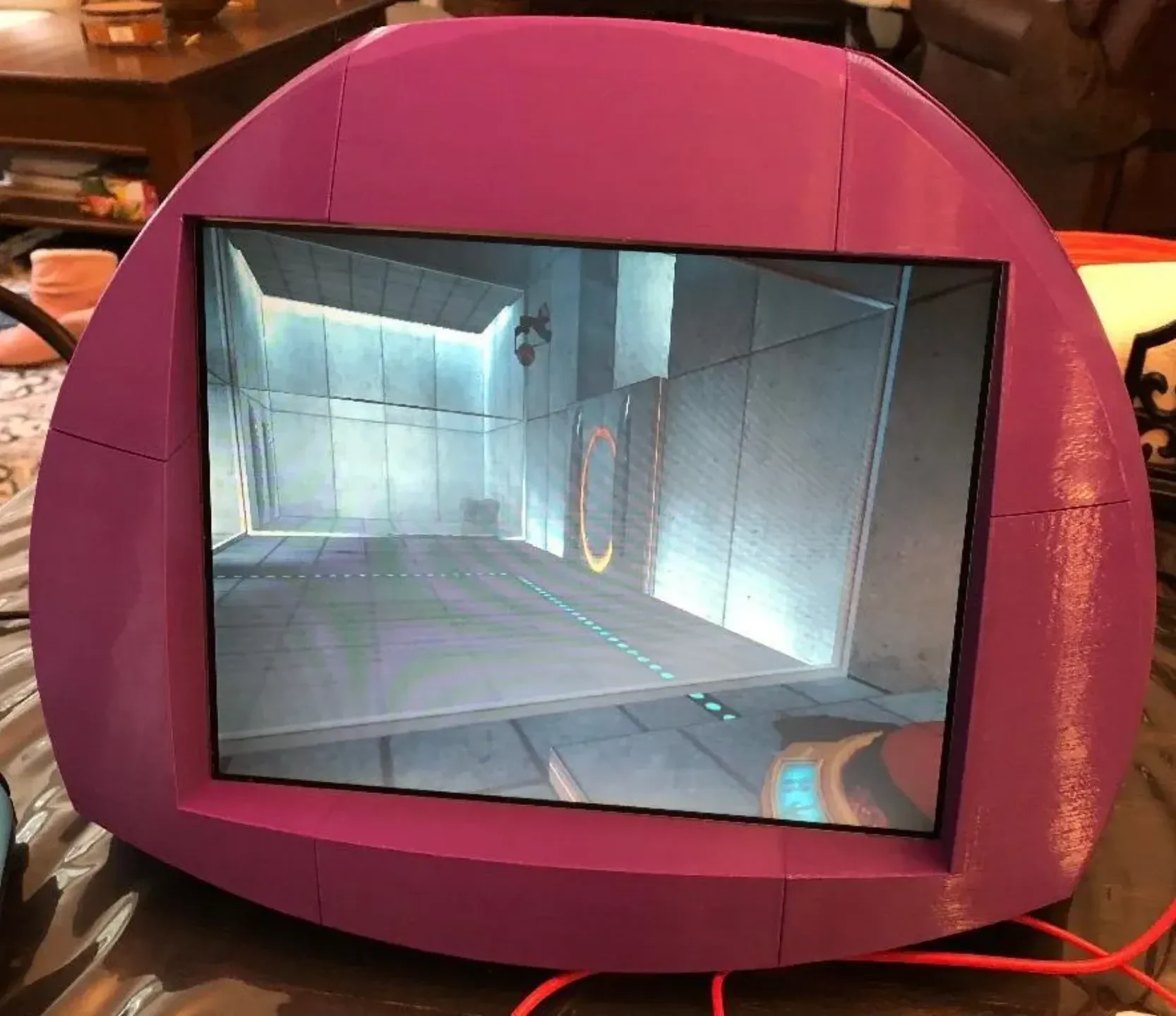

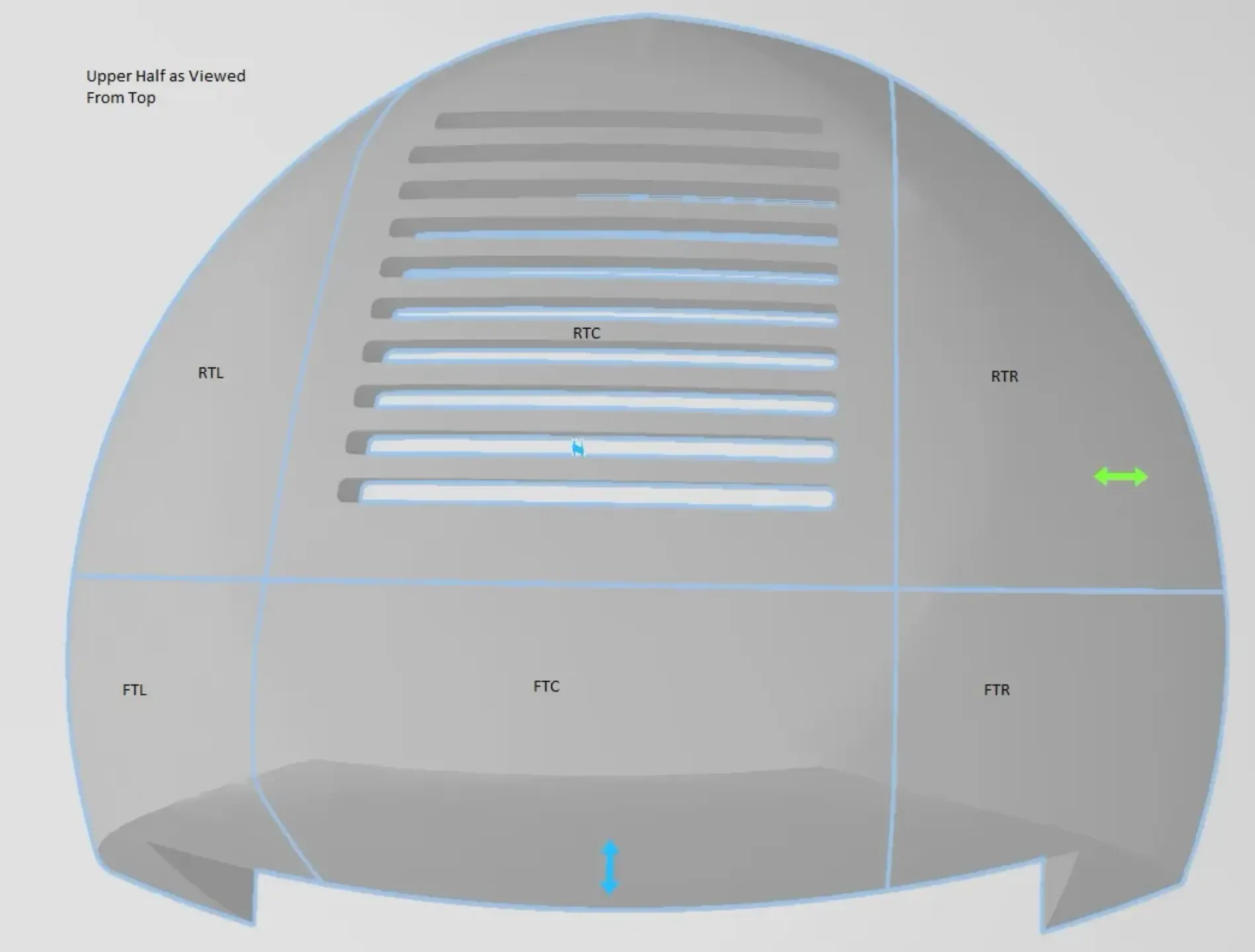

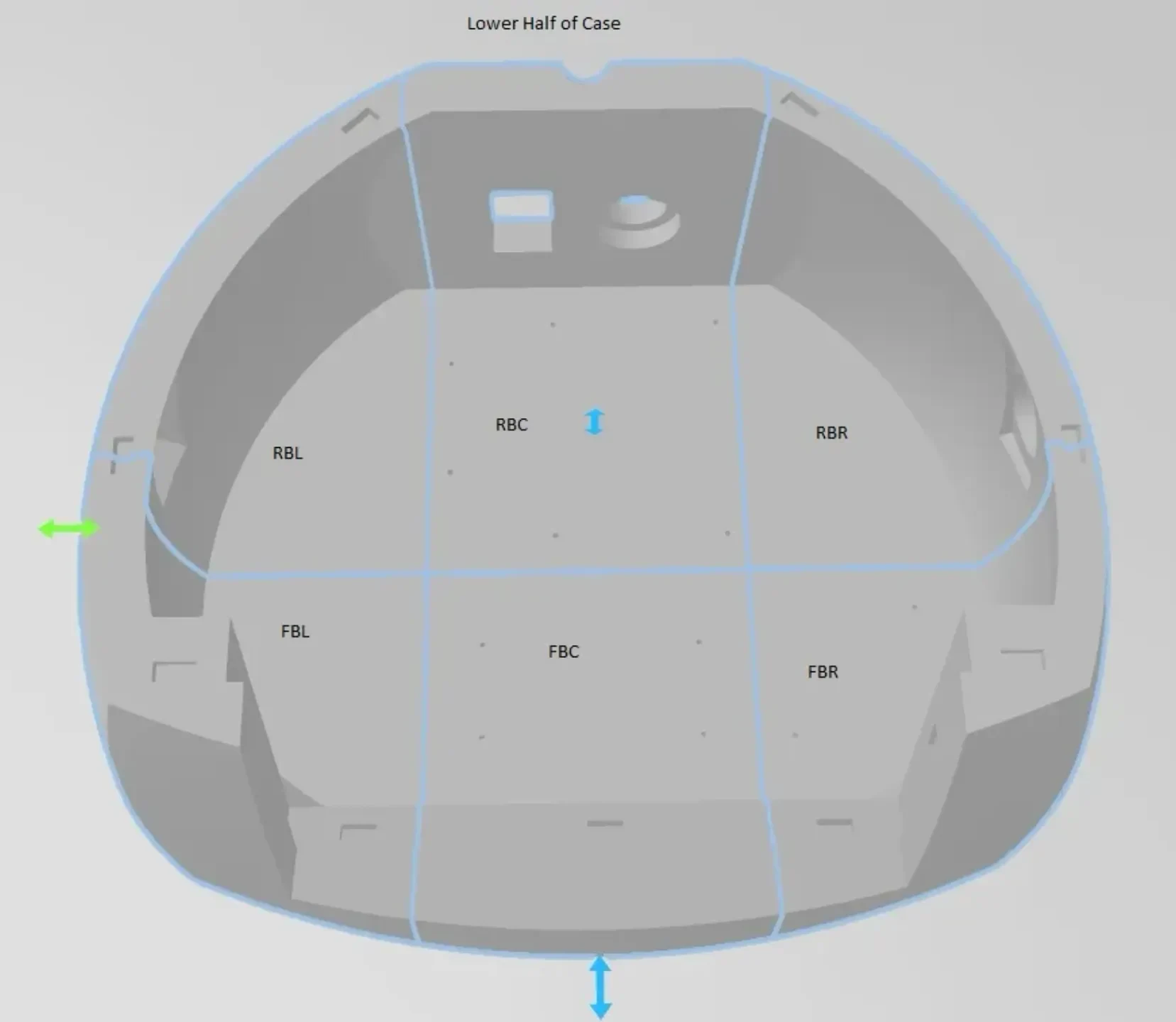

Склеивая все вместе, я держал верхнюю половину отдельно от нижней. Благодаря этому верхняя половина действует как крышка, которую можно снять для облегчения доступа к внутренним компонентам. Основные части имеют прорези для вставки «печенья». Это помогает сохранять выравнивание, пока вы склеиваете все вместе, а затем добавляет прочности. Детали, составляющие лицевую часть корпуса, имеют прорези для установки фиксаторов, удерживающих ЖК-панель на месте. Прежде чем приклеивать их, убедитесь, что они подходят для вашей панели.

Я приклеил это с помощью 3D Gloop, что, возможно, было не лучшей идеей. Поверхности клея настолько большие и сложные, что у меня возникли проблемы с нанесением 3D Gloop и перемещением деталей в нужные места до того, как клей схватится. Возможно, было бы проще использовать обычный суперклей. Я предлагаю сначала протестировать на кусках мусора.

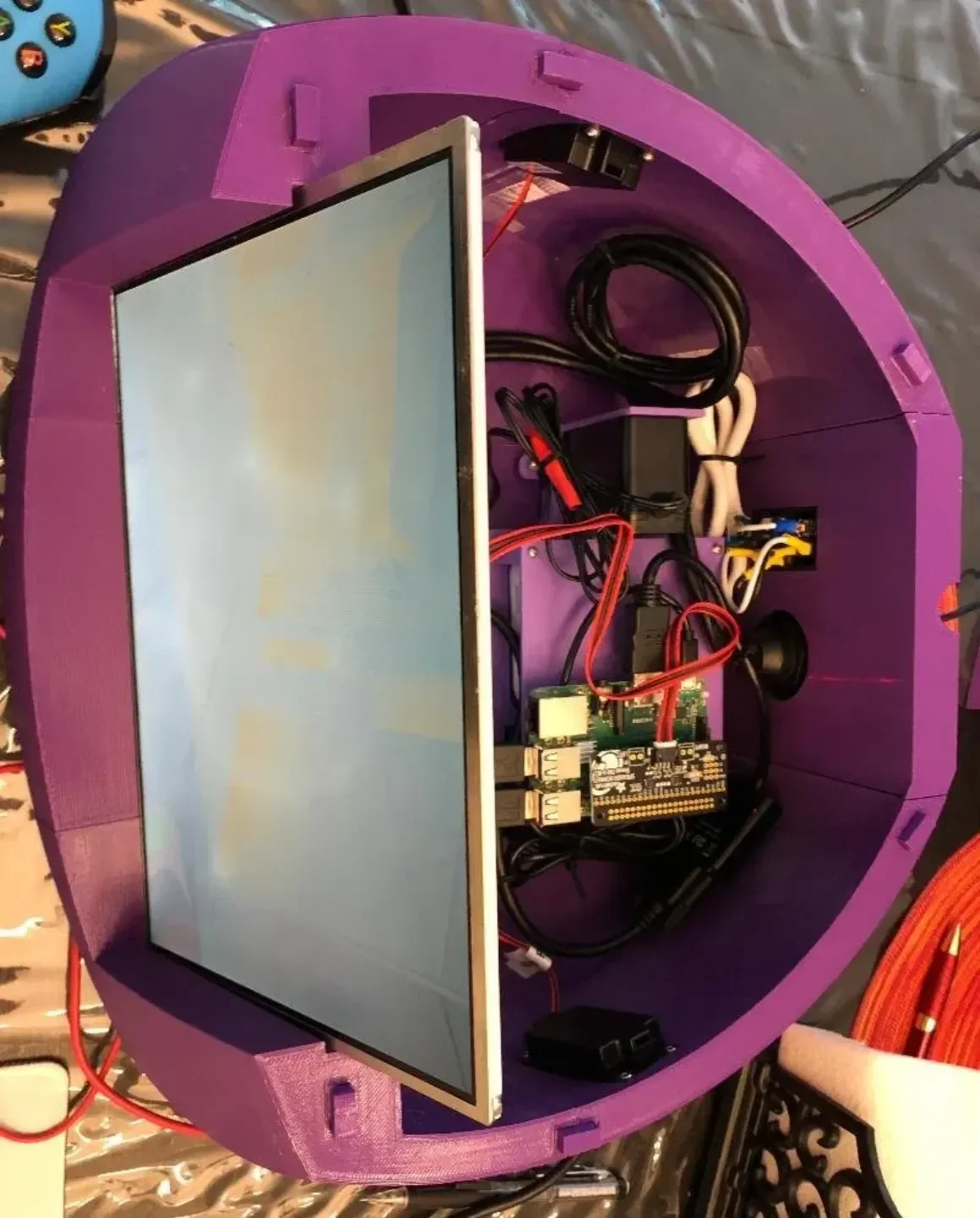

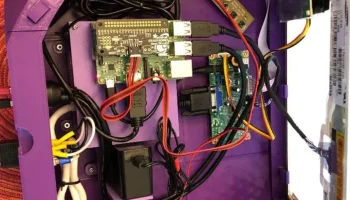

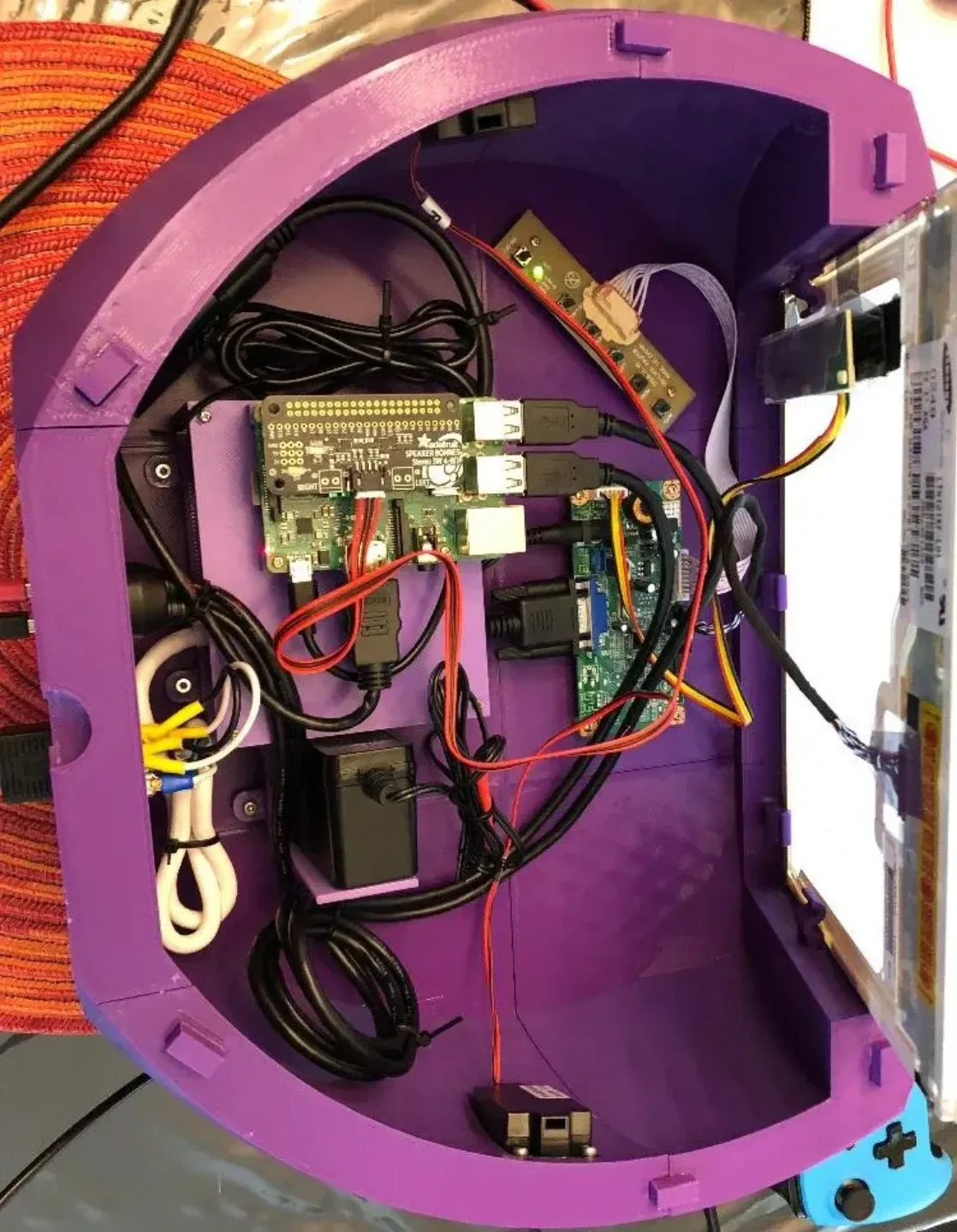

Электроника — это детали, которые у меня валялись или были спасены от других систем, поэтому эти детали могут оказаться не тем, что вы захотите использовать. Если ваш проект сильно отличается от этого, возможно, вам придется настроить мои модели. Я включил ссылки, где можно купить некоторые из этих деталей, но у меня нет записей обо всех из них.

Непечатный список деталей:

Спасенная 12-дюймовая ЖК-панель от сломанного ноутбука.
ЖК-контроллер с Ebay
Крышка динамика I2S 3 Вт https://adafru.it/3346
Стереодинамики https://adafru.it/1669
Малиновый Пи 3B+
Карта микро SD емкостью 64 ГБ
Четырнадцать винтов M3*6
Восемь стоек M2,5 x 10 мм.
Двенадцать винтов M2,5 x 6 мм.
Адаптер HDMI-VGA https://www.amazon.com/gp/product/B00SW9JI9A/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
Короткий кабель VGA
Блок питания 5В 2,5А для Raspberry Pi 3B+
Источник питания 12 В для платы управления ЖК-дисплеем
Несколько стяжек для прокладки кабелей
Удлинитель Anker https://www.amazon.com/gp/product/B07PPQDW97/ref=ppx_yo_dt_b_asin_title_o07_s00?ie=UTF8&psc=1
Розетка питания https://www.amazon.com/gp/product/B06XNMT3WL/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
Power Chord для использования с розеткой (утилизирован)
Кабель для крепления USB 3.0 https://www.amazon.com/gp/product/B06WWNZ18N/ref=ppx_yo_dt_b_asin_title_o01_s01?ie=UTF8&psc=1

Я снял вилку с удлинителя Anker и подключил ее непосредственно к розетке, установленной на задней панели корпуса. (Вы можете видеть это на нескольких фотографиях.) Я использовал обычный шнур питания на 120 В, чтобы подключиться к розетке снаружи и подключить к стене.
