Кинетическая скульптура для корпуса компьютера Cooler Mas...

Описание объекта:

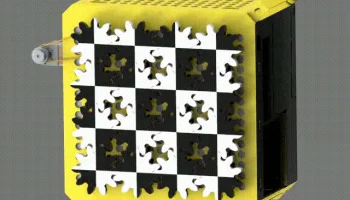

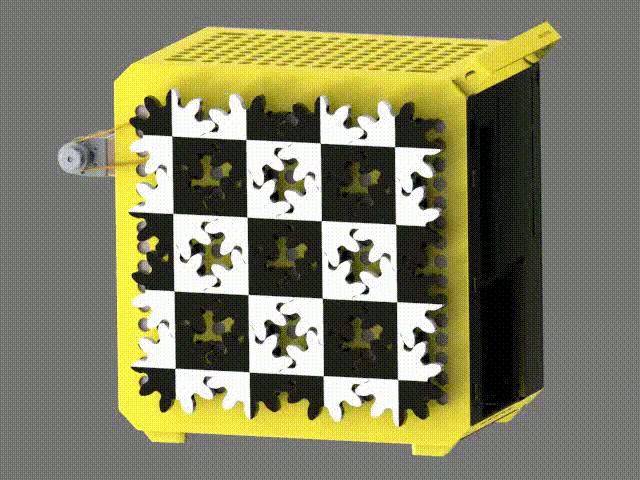

Это кинематическая скульптура, которая постоянно меняет черно-белые узоры.

Предназначен для сборки на корпусе ПК CUBE 500 от Cooler Master.

MMU или что-то подобное не требуется. Двухцветные шестерни также доступны в версии с одним экструдером.

Обновление от 27 октября 2023 г.:

Добавлен комментарий к уплотнительному кольцу и G-код замены инструмента «M600» в файлы отдельных экструдеров.

Обновление от 06.10.2023:

Как и было обещано, добавлены версии с одним экструдером.

Обновление от 03.10.2023:

Добавлены детали для ременной передачи GT2-6 и пример ссылки на контроллер двигателя с ШИМ.

Важная информация:
Вы можете выбрать один из двух типов осей. Один имеет одну точку фиксации, другой — две точки фиксации на случай, если одна фиксация будет вращаться вместе с шестернями.
Предусмотрено 4 различных моторных основания. Все они без отверстий, потому что я не могу предоставить основу для каждого держателя двигателя, представленного на рынке. Вы можете добавлять отрицательные объемы в слайсере именно там, где вам это нужно. Толщина опорной пластины составляет 7 мм, чего достаточно для вплавляемых резьбовых вставок. В качестве альтернативы вы можете прислать мне эскиз, и по запросу я предоставлю индивидуальную основу.
Предусмотрено 2 типа мотор-колес. Один с центральным отверстием 6 мм, который подходит для большинства двигателей. Второй имеет небольшой диаметр отверстия по техническим причинам. Он предназначен для добавления центрального отверстия для ваших нужд путем добавления отрицательного объема в слайсер.
Боковые отверстия мотор-колес имеют диам. 4 мм, которые можно вплавить в резьбовые вставки для М3.
Рекомендуется использовать двигатели с напряжением 5 В или 12 В. Подключить их можно напрямую через блок питания ПК.
Шестерни можно просто защелкнуть на осях. Разборка может быть более сложной в зависимости от жесткости используемого материала.
Поскольку у меня нет кейса, я не смог проверить все детали. Если что-то не так, как ожидалось, отправьте мне сообщение или оставьте комментарий.

Спецификация материала:
1 шт. Приводная шестерня (образный ремень или версия GT2-6)
8 шт. Ведомая шестерня
9 шт. Ось (одинарная или двойная версия)
1 шт. Моторная база (одна из всех предоставленных версий)
1 шт. Мотор-колесо (версия с кольцевым ремнем или GT2-6, предусмотрены различные отверстия)
1 шт. Двигатель (покупка детали, выбирайте двигатель с очень низкими оборотами)
1 шт. Ремень (приобрести деталь, O-Belt или версия GT2-6)

необязательно:

1 шт. Контроллер двигателя ШИМ (приобретается отдельно, требуется только для быстро вращающихся двигателей или если вы хотите изменить скорость)

Примеры ссылок на покупку запчастей:

Дви��атель: https://www.amazon.de/Getriebe-Reversible-Reduction-Elektromotor-Au%C3%9Fendurchmesser/dp/B07D8TK96L/ref=psdc_2076813031_t3_B0824V7YGT?th=1

О-образный ремень: https://www.amazon.de/Rundriemen-Polyurethan-%C3%9Cbertragungsriemen-Hochleistungs-Antriebsgetriebe/dp/B08FRJ55 RM/ref=sr_1_6?c=ts&keywords=Rundriemen%2B%26%2BO-Ringe&qid=1695812377&s=industrial&sr=1-6&ts_id=12471624031&th=1

Вы можете просто отрезать ремень нужной длины острым ножом и сварить его более легким пламенем.

Ремень GT2-6: https://www.amazon.de/Zahnriemen-Synchron-Zahnriemenspanner-3D-Druckerzubeh%C3%B6r-GT2-6 -160MM/dp/B092DCWFX1/ref=sr_1_3?keywords=GT2-6%2Bclosed%2Bloop&qid=1695813397&sr=8-3&th=1

необязательно, не обязательно:

Контроллер двигателя ШИМ: https://www.amazon.de/gp/product/B01IWI6APK/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Настройки печати:

Материал: PLA, PETG, ABS/ASA.

Высота слоя: 0,2-0,3

Диаметр сопла: 0,4-0,6мм

Заполнение: 15%

Периметры: 2

Брим: нет

Поддержка: да, для деталей, напрямую соединенных с пластинами корпуса.
