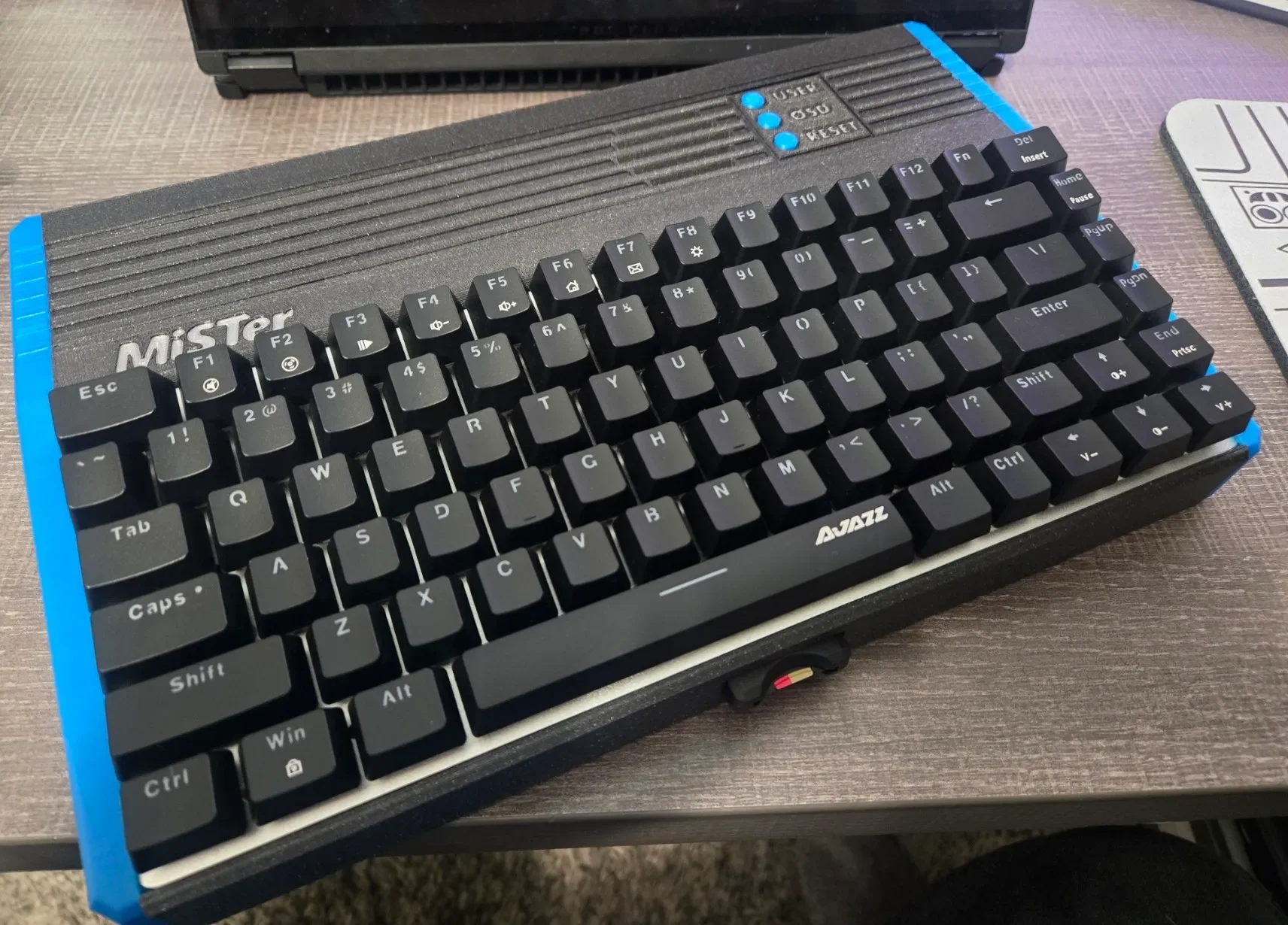

Необходимы дополнительные детали

В дополнение к компонентам, перечисленным в оригинальном дизайне Retro Frog, я также использовал следующее:

Угловое расширение HDMI — то, что указано в описании Retro Frog, указывало неверный путь, чтобы все подходило мне. Я использую это расширение для изменения направления, а затем подключаюсь к другому для крепления на панели (мне не сразу удалось найти версию для монтажа на панели с правильным направлением).

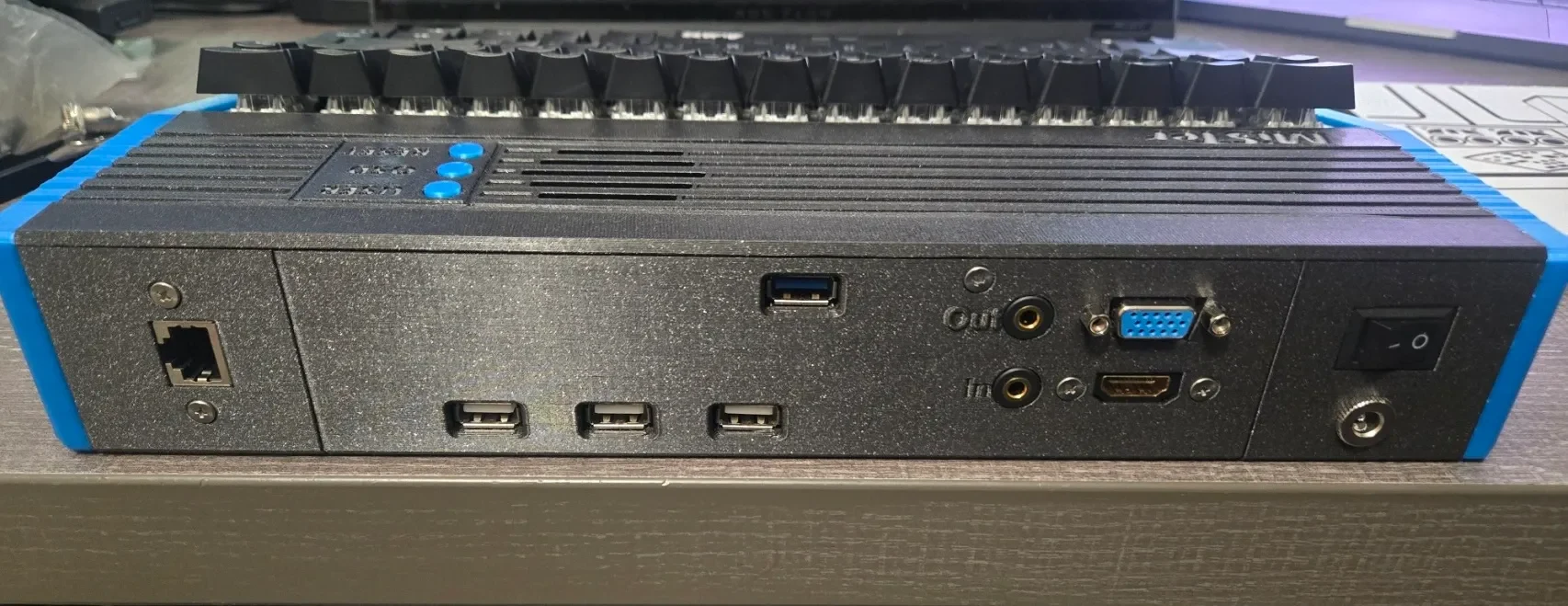

Стереорозетки для монтажа на панели. В упаковке три штуки, поэтому вам понадобится только одна упаковка для двух розеток.

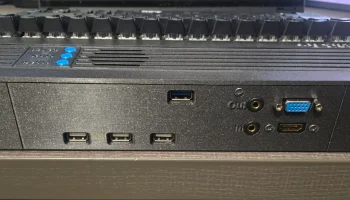

Аудиокабель 3,5 мм — его нужно разрезать пополам. Одна половина припаивается к гнезду «выход» и подключается к аудиовыходу платы ввода-вывода. Другая половина припаивается к гнезду «вход» и подключается к АЦП (если он установлен на вашем MiSTer).

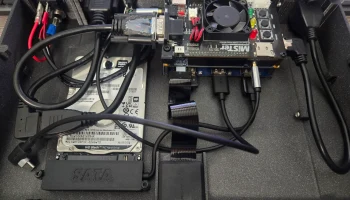

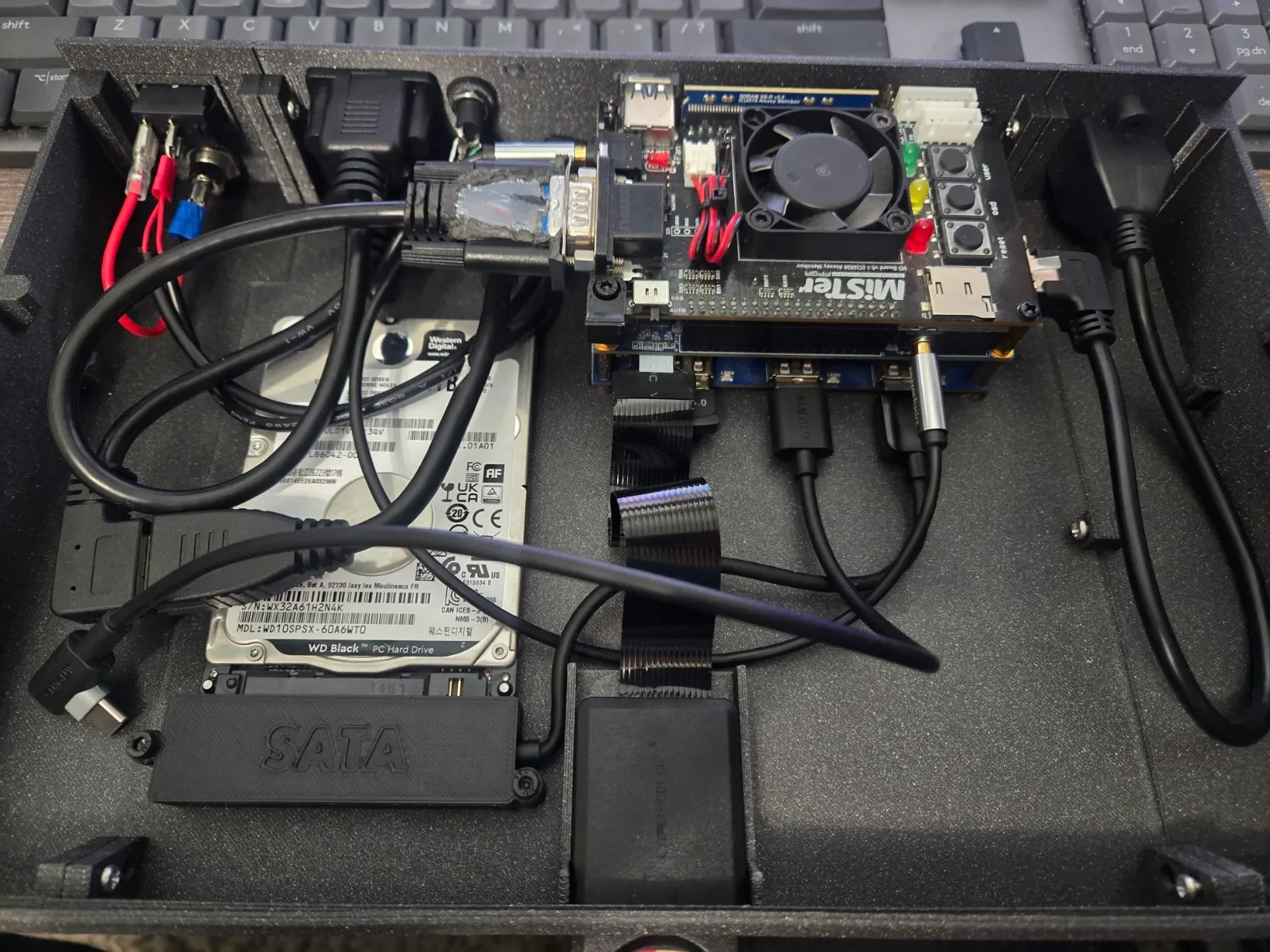

Удлинительный кабель VGA. Верхнюю часть разъема MiSTer необходимо слегка обрезать, чтобы она поместилась под верхней крышкой. Посмотрите мою фотографию «внутренних компонентов», чтобы узнать, как я вырезал это по размеру.

Расширение Micro-SD to SD — используется для переноса слота SD-карты из MiSTer во внешний мир. Вы можете выбрать, подключить ли его к основному слоту (как у меня) или к дополнительному слоту. Тот, который вы хотите сделать доступным извне.

Суперклей — используется для крепления передней панели и удержания слота SD-карты в нужном положении.

Распечатать инструкции

Должен быть распечатан только один из двух вариантов «Низ — Передняя панель», в зависимости от того, нужен ли вам слот для SD-карты или нет.

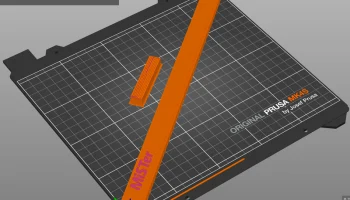

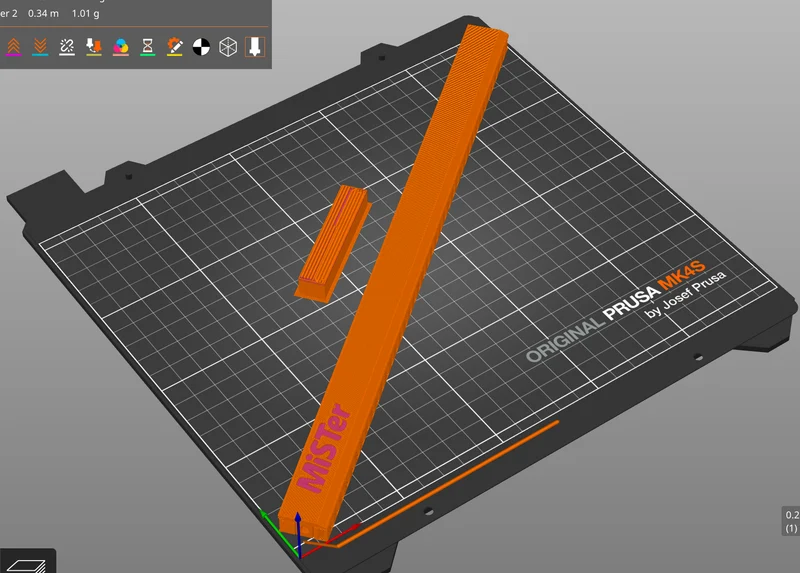

Если вы печатаете на печатной платформе меньшего размера (как я), то более длинные детали поместятся на печатную платформу только в том случае, если они будут расположены по диагонали поперек платформы. Для опор потребуется установить «Расширение первого слоя» на 0 мм, чтобы детали по-прежнему помещались на станине. На моем скриншоте показан пример установки «верхней передней» части кровати.

Я также включил немного более высокую версию кнопок. Я считаю, что это обеспечивает лучший зазор над верхней частью корпуса.

Инструкция по сборке — Нижняя часть корпуса:

Выровняйте части «Низ — Левая», «Низ — Средняя» и «Низ — Правая».
Используйте винты M3 x 10 мм, чтобы соединить эти детали вместе.
Посмотрите на переднюю часть собранных вами деталей и вы увидите четыре утопленные полоски. Глядя вниз, вы увидите еще два утопленных прямоугольника спереди. См. диаграмму, которую я включил, где я выделил эти шесть областей желтым цветом. Здесь вы (на шаге 5) нанесете суперклей.
Посмотрите на «Низ — Передняя панель», которую вы выбрали для печати. Вы увидите выступ, выступающий из центра сзади, который вы (на шаге 5) вставите в соответствующий слот спереди «Низ — Средний». Вы также увидите выступающие внизу выступы, которые будут выровнены по двум прямоугольным областям, которые вы определили на шаге 3.
Теперь, когда вы знакомы с соответствующими деталями, пришло время склеивать. Нанесите небольшое количество суперклея на все шесть областей, которые вы определили на шаге 3. Прижмите переднюю панель к корпусу, вставив средний выступ в паз и убедившись, что нижние выступы также выровнены. С силой надавите на места склейки и удерживайте их не менее минуты.

Инструкция по сборке — Верхняя часть корпуса:

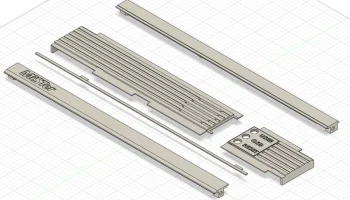

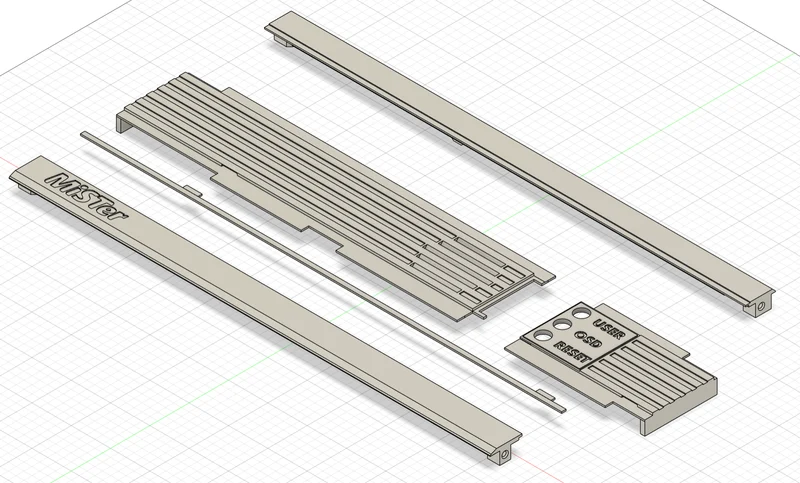

Посмотрите на диаграмму «В разобранном виде сверху», которую я предоставил, чтобы понять, как эти части будут соединяться друг с другом.
Поместите «Верхний — средний левый» и «Верхний — средний правый» лицевой стороной вниз. Выровняйте их вместе.
Положите «Сверху — Спину» лицевой стороной вниз. Вы ув��дите, что на нижней стороне спереди есть длинная прорезь. Вставьте собранные «средний левый» и «средний правый» вместе в этот паз.
Переверните собранные детали лицевой стороной вверх. Возьмите «Верх — Крышка шва» и вставьте два язычка в два соответствующих паза рядом с передней частью собранных деталей и протолкните их до упора вперед.
Взгляните на нижнюю часть надписи «Верх — Спереди». Вы увидите, что здесь также есть прорези, похожие на длинные прорези в «Сверху — Сзади». Переверните эту деталь лицевой стороной вверх и наденьте ее на собранные детали.
Убедитесь, что все плотно прижато друг к другу. Это должно хорошо держаться, с
