Светодиодное преобразование охлаждающего вентилятора комп...

Этот полупрозрачный светодиод, удерживающий среднюю часть компьютерного вентилятора толщиной 25 мм, заменяет оригинал и превращает вентилятор без светодиода в вентилятор со светодиодной подсветкой.

Впервые я увидел это на YouTube-канале 2GuysTek, посвященное модификации вентилятора Noctua NF-A12x25, и захотел высказать свое мнение по этому поводу.

Зачем это делать? Можно просто купить светодиодный вентилятор...

Вы можете не только купить светодиодный вентилятор, но вы также можете купить дополнительное светодиодное кольцо для существующего вентилятора, хотя выбор, особенно кольца, ограничен.

Я вижу три причины сделать это самостоятельно:

Вы хотите сохранить конкретного вентилятора (вам нравится бренд и/или у него есть некоторые функции, которые нелегко заменить). У меня есть 80-мм вентилятор Arctic с дополнительной розеткой для шлейфового подключения других вентиляторов (серии PST), который я хотел сохранить.

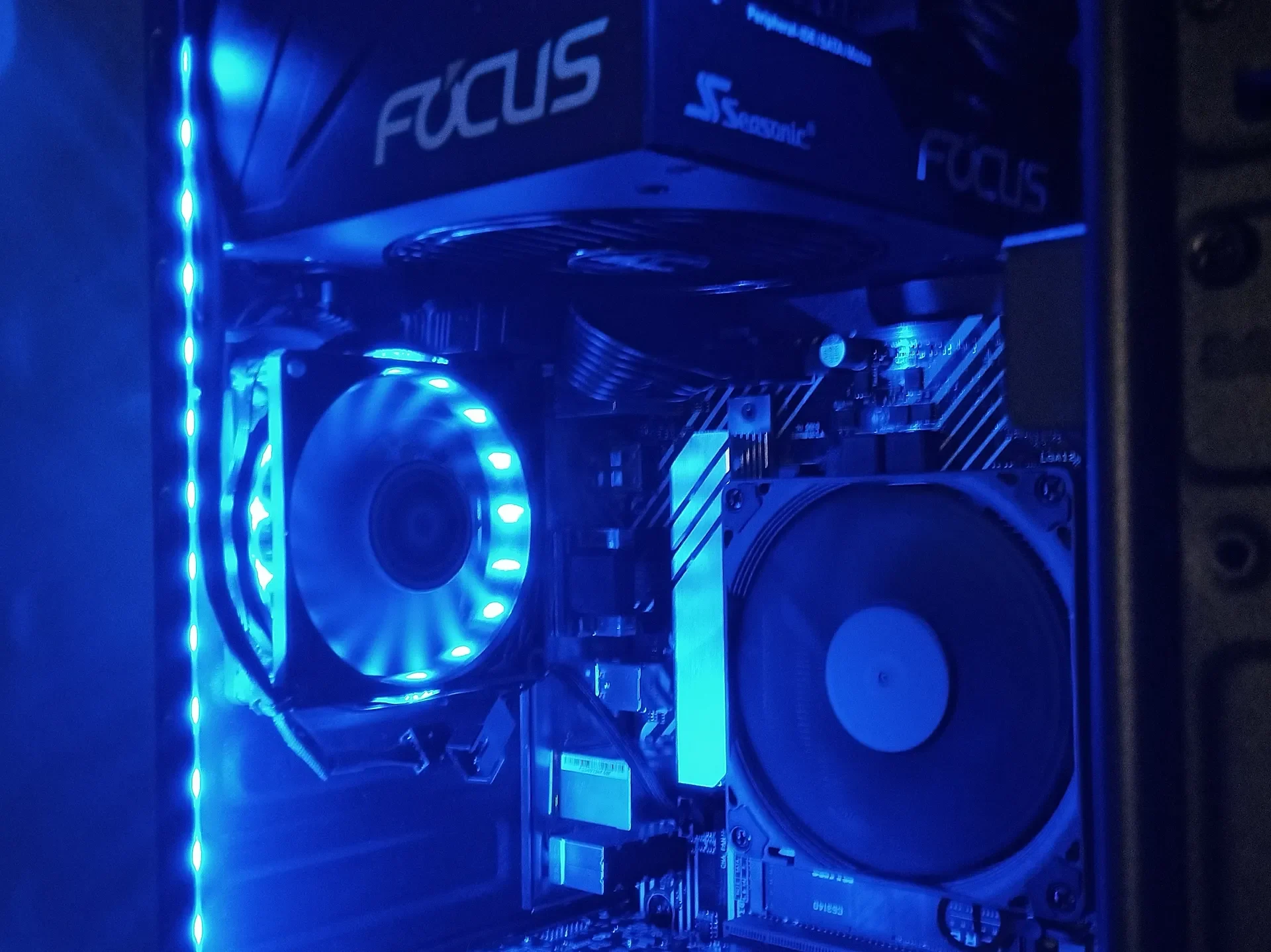

Вы хотите иметь конкретную светодиодную ленту (определенный внешний вид, напряжение, подключение к материнской плате/контроллеру). Для моего 4-контактного 12-вольтового неадресного разъема RGB на материнской плате и 80-мм вентилятора хорошо подойдет трехкомпонентный комплект Speclux 5050 BS-SL014-54L-RGB (при длине полосы 300 мм он будет слишком коротким для более крупных вентиляторов). Я обернул одну полоску вокруг вентилятора и приклеил две другие полоски внутрь корпуса. Подробнее о различных типах светодиодов я расскажу ниже.
Вы ищете проект.
Виды светодиодных лент

В наши дни целые компоненты, такие как память или видеокарты, могут иметь встроенные светодиоды, взаимодействующие с остальной частью системы через какой-либо протокол. В этом проекте нас интересуют только светодиодные ленты, так как ими можно обернуть охлаждающий вентилятор. Вам не понадобится двусторонняя клейкая лента, которая может идти в комплекте с полоской (я смог снять свою), поскольку полоска оборачивается вокруг рамы вентилятора «изнанкой», при этом свет светит изнутри рамы вентилятора на пропеллер.

Есть два популярных типа: 5 Вольт 3-контактный и 12 Вольт 4-контактный. 3-контактные светодиоды имеют индивидуальную адресацию. В то время как одна часть по��осы может отображать один цвет, другая часть может отображать другой цвет. Такие эффекты, как «бегущий свет» или «цветовая волна», возможны с помощью 3-контактных светодиодов. 4-контактные светодиоды неадресные. Вы по-прежнему можете отображать нужный цвет или выполнять некоторые простые эффекты, такие как затемнение или изменение одного цвета на другой, но каждый отдельный светодиод на полосе будет отображать тот же цвет и яркость, что и остальные.

Можно купить комплект светодиодов, в который входят уже подключенные провода, разветвители (обычно к одному разъему RGB можно подключить более одной ленты) и удлинительные кабели. Это удобно, но длины полосок в комплекте может оказаться недостаточно для более крупных вентиляторов. Тогда можно купить светодиодную ленту в катушке (как на видео выше). Присоединение проводов в этом случае необходимо производить вручную (паяльником или беспаечными разъемами). Например, для 4-контактной светодиодной ленты найдите «4-контактная светодиодная лента 5050 RGB для адаптера разъема питания».

Компьютерным светодиодам нужен соответствующий контроллер для их питания и создания желаемых световых эффектов. Материнская плата может иметь встроенный контроллер, и в этом случае у нее будут соответствующие контакты, называемые разъемом RGB. Другая возможность — использовать отдельный контроллер светодиодов, который будет спрятан где-то внутри корпуса. Эффекты освещения, которые вы видите на видео выше, стали возможными благодаря индивидуально управляемым светодиодам.

Нарезка вентилятора

Процедура, которую я здесь описываю, будет немного сложнее, чем то, что вы видите в видео.

Вам понадобятся тиски с защитными накладками на губки (особенно, если губки металлические с зубцами), ножовка (мини-ножовка может быть удобнее), наждачная бумага (зернистость 100 и 220), прозрачная эпоксидная смола, а также немного времени и терпения, особенно для шлифования. На распиливание вентилятора и шлифовку деталей у меня ушло около часа.

Освободите провод вентилятора из рамы вентилятора: вы не хотите перерезать провод во время резки рамы (рис. 1). При необходимости наденьте защитные накладки на челюсти (рис. 2). Закрепите вентилятор в тисках. С помощью ножовки сначала аккуратно разрежьте раму со стороны двигателя. Поверните вентилятор на 90 градусов, как только одна сторона будет прорезана. Не режьте глубже, чем необходимо, иначе вы рискуете
