Компьютерный динамик W4F

Это простой, но функциональный корпус динамика для драйвера TB W4-1320SIF. Внутренний объем ~3 литра, фазоинвертор настроен на ~65 Гц. Я лично использую эти динамики в своей работе для собраний Teams и фоновой музыки. Они должны быть лучше, чем почти любые встроенные динамики телевизора. Они не так хороши, как шкафы из МДФ (или дерева), но они значительно дешевле, и все, что вам нужно сделать, это распечатать.

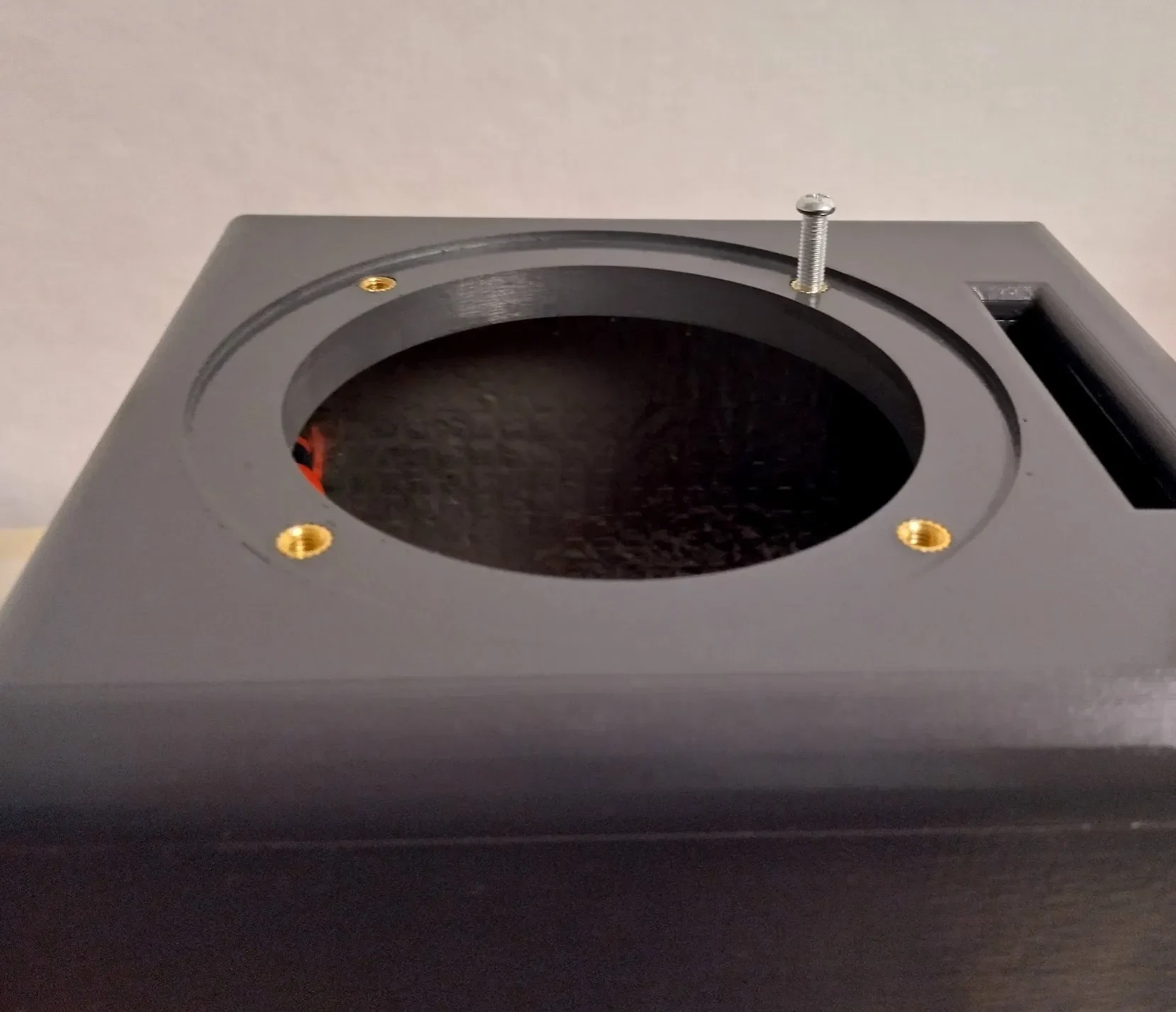

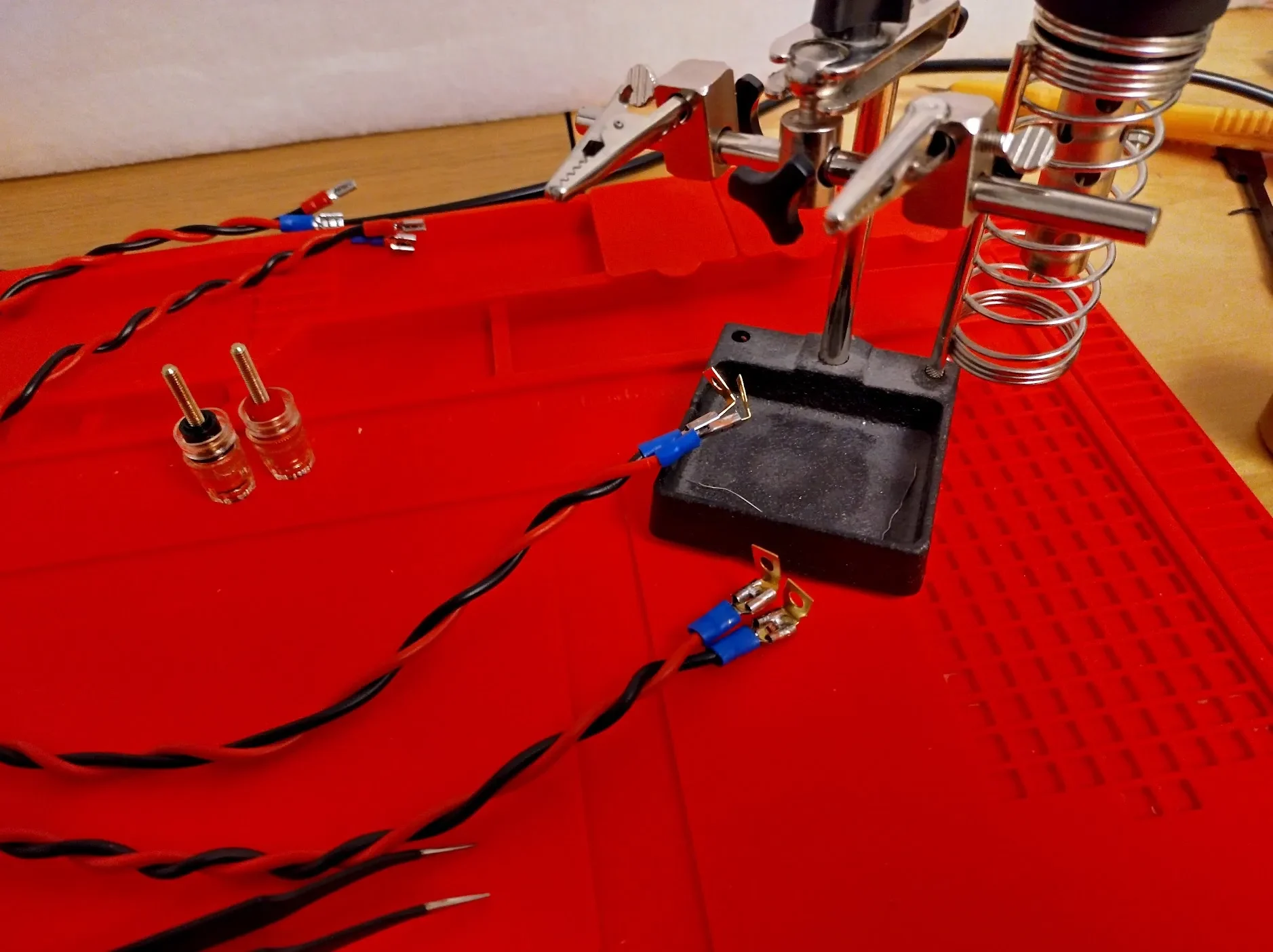

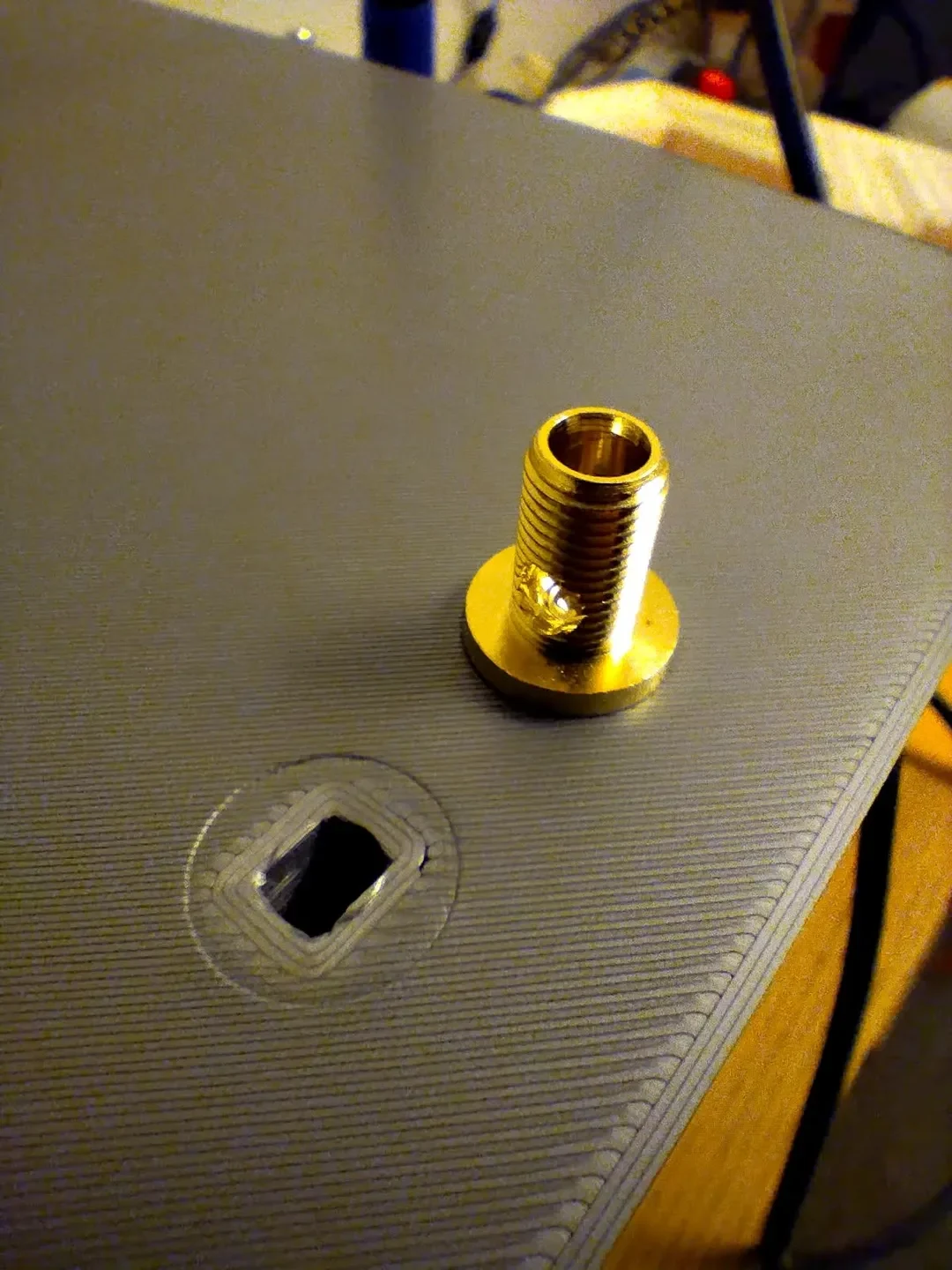

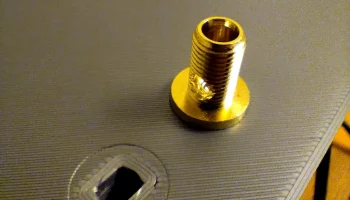

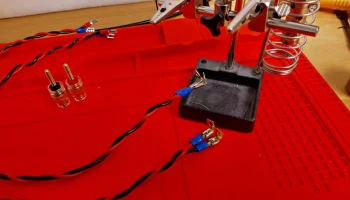

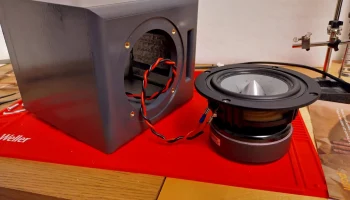

Помимо отпечатков вам потребуются отвертки, винты, гайки или термофиксируемые вставки, внутренняя проводка и клеммы для крепления. Настоятельно рекомендуется паять провода, но в зависимости от клемм возможно обжатие с помощью разъемов Abiko. Покрасочные работы не требуются. Для крепления отвертки я использовал термофиксированные вставки под крепежные винты М5, в модели имеются соответствующие отверстия для таких термофиксируемых вставок. Вы можете смешать или вставить орех, если знаете, как это сделать. Вам понадобится усилитель, как и для любого пассивного динамика.

Требуемая минимальная площадь печати (X, Y, высота) 160 x 180 x 175 мм.

Примечание. Перед печатью убедитесь, что ваши винты подходят к отверстиям для винтов отвертки, и что у вас под рукой есть гайки или вставки нужного типа.

Печать и строительство

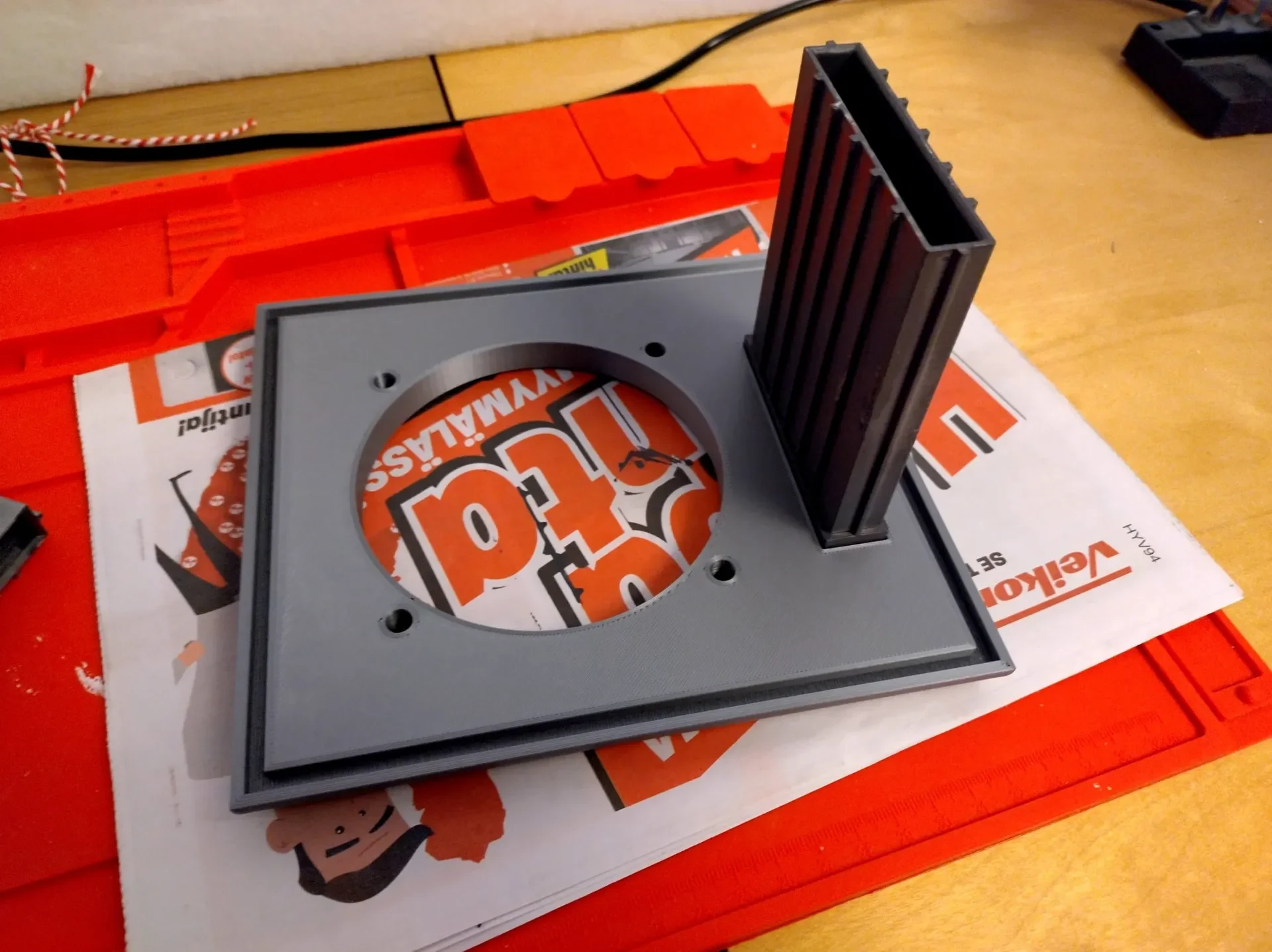

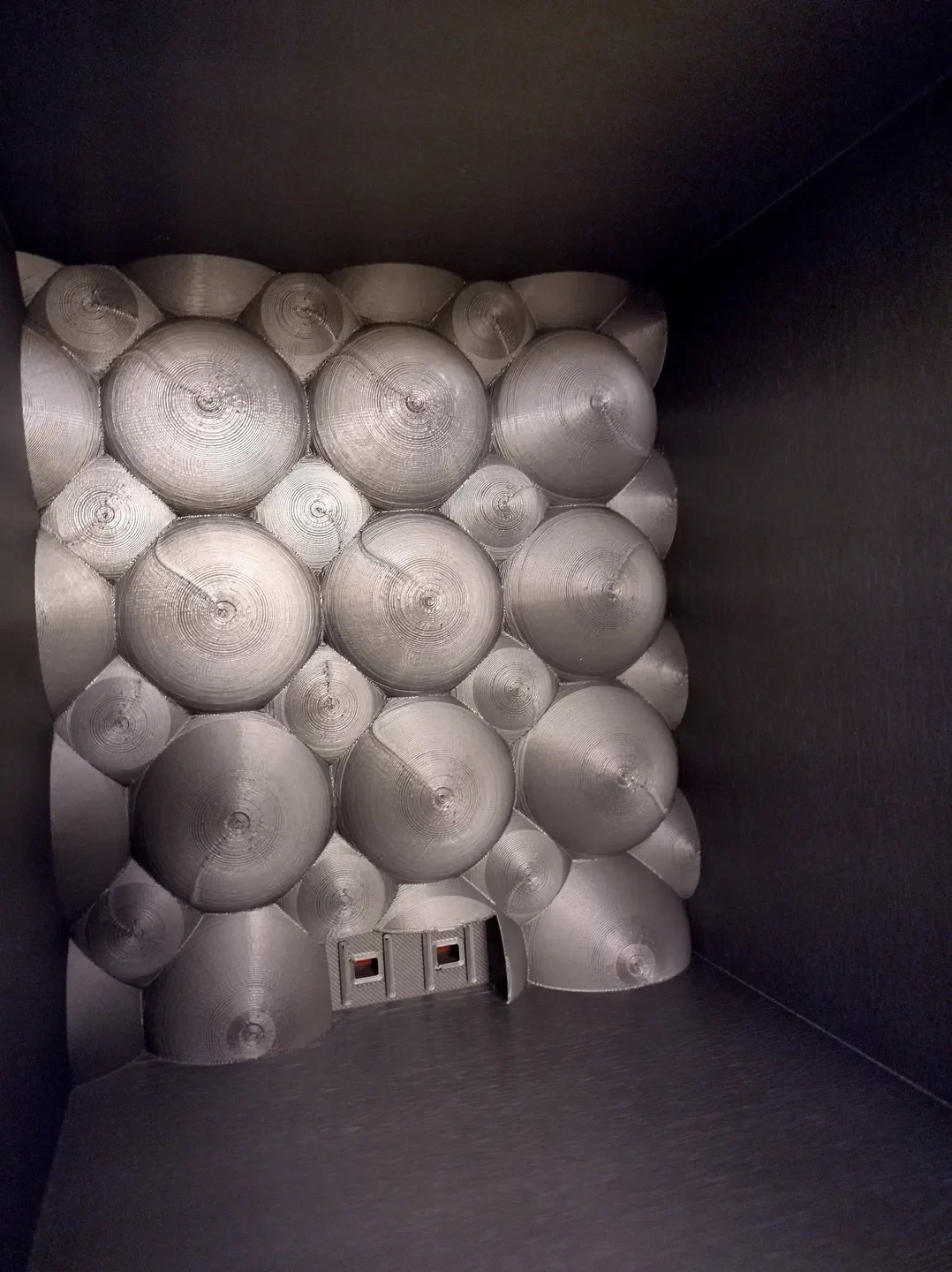

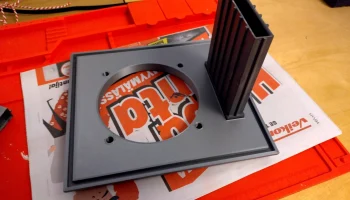

Я рекомендую печатать по 3 штуки, каждый файл STL. Материал должен быть механически прочным и негибким, я использовал PLA. Я использовал 10% заполнение гироида, но если у вас есть время, используйте более высокий процент. Используйте толщину стенки ~2 мм. Я рекомендую печатать лицевую панель видимой стороной вверх, чтобы линии печати были чище. Если вы напечатаете лицевую панель вниз, вы можете добавить слот на том же отпечатке, но это может быть уродливее. Я использовал бутиловый демпфирующий коврик с алюминиевым покрытием (автомобильный шумоизоляционный материал) на внутренних стенках (опционально). Склейте любым клеем, который подходит для отпечатков (суперклеем?). Шкаф должен быть герметичным, за исключением щелевого отверстия, поэтому используйте много клея и плотно прижмите его друг к другу.

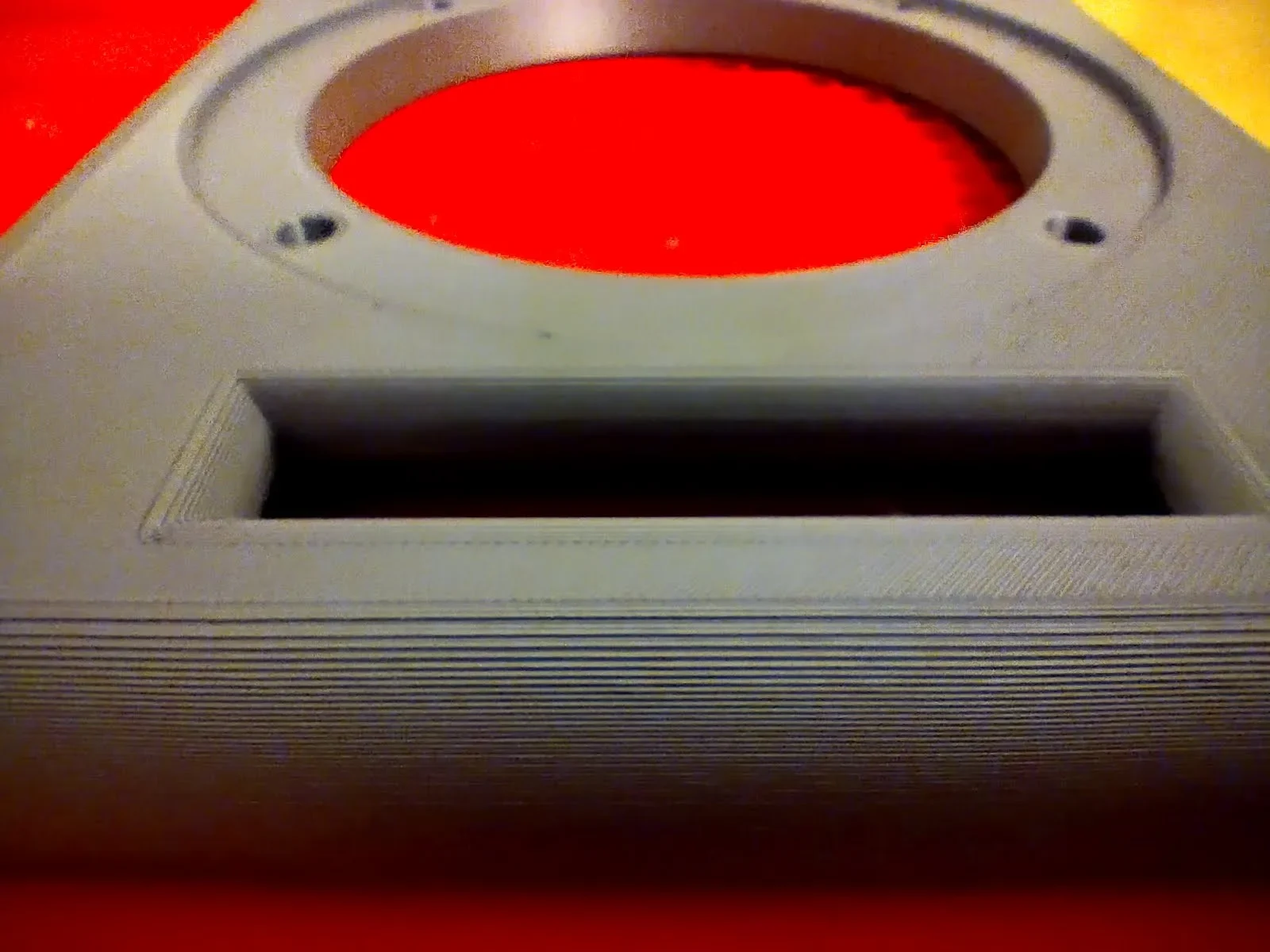

Примечание. Объем воздуха внутри корпуса и слота имеет решающее значение для правильной работы фазоинвертора. Не изменяйте размеры модели и не заполняйте корпус твердыми предметами. Вы можете использовать легкую мягкую набивку (полиэстер), чтобы закрыть шарики внутри шкафа, но не закрывать прорезь. В слоте должна быть возможность свободно дышать.

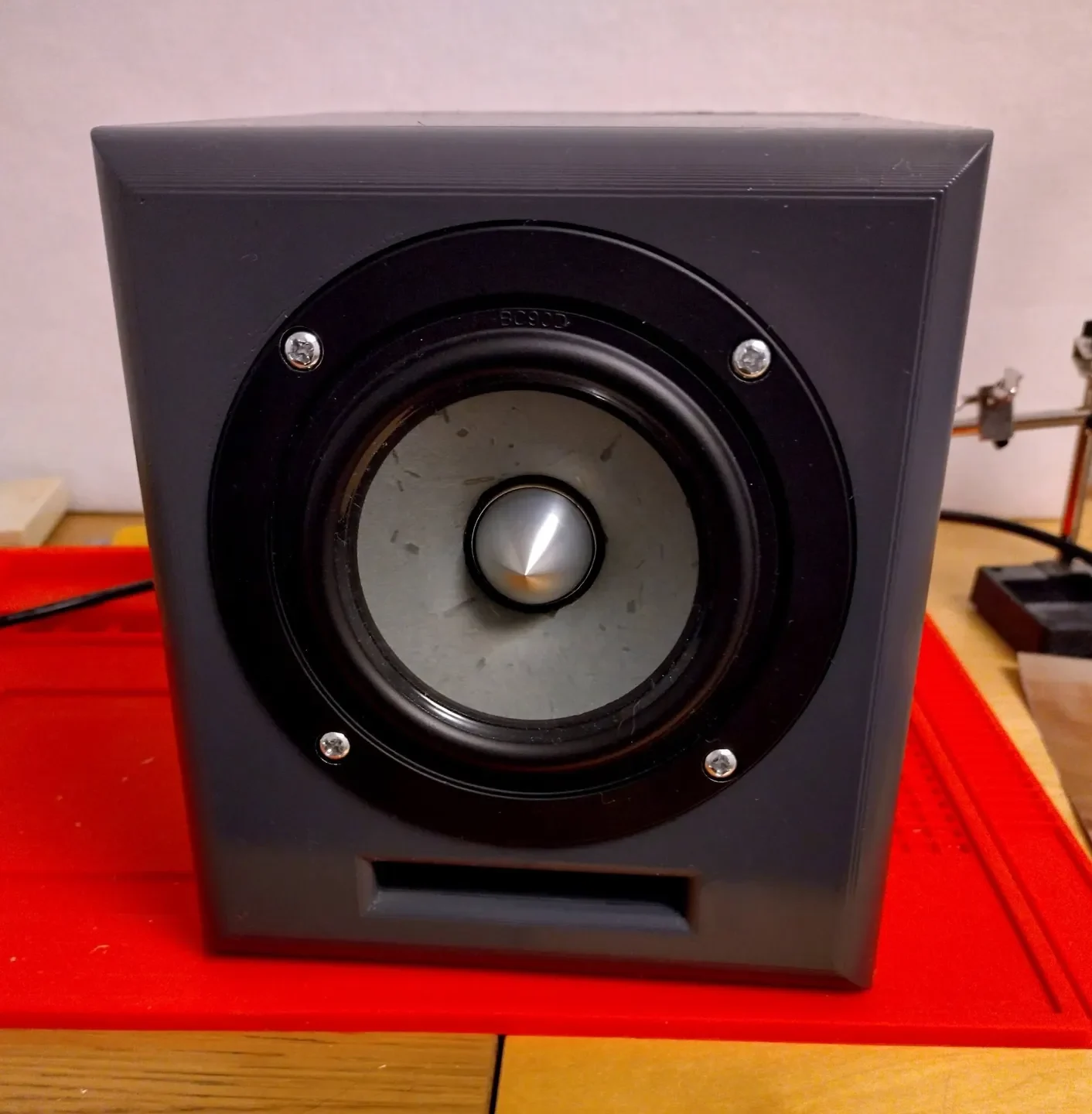

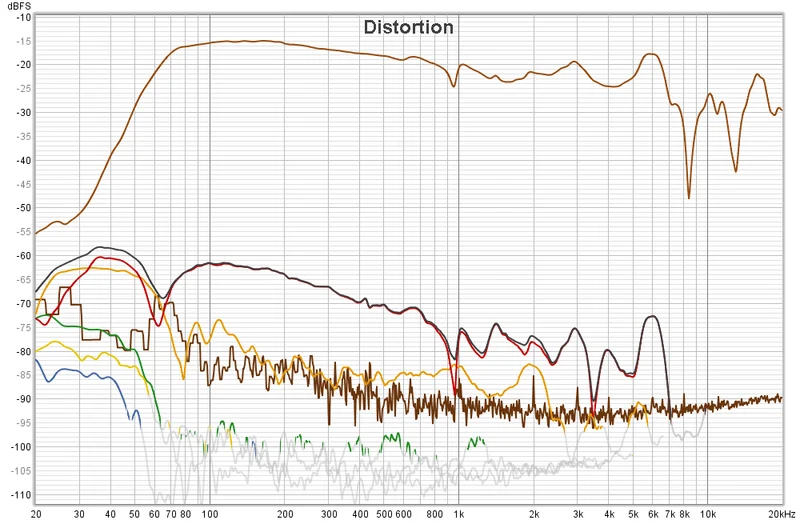

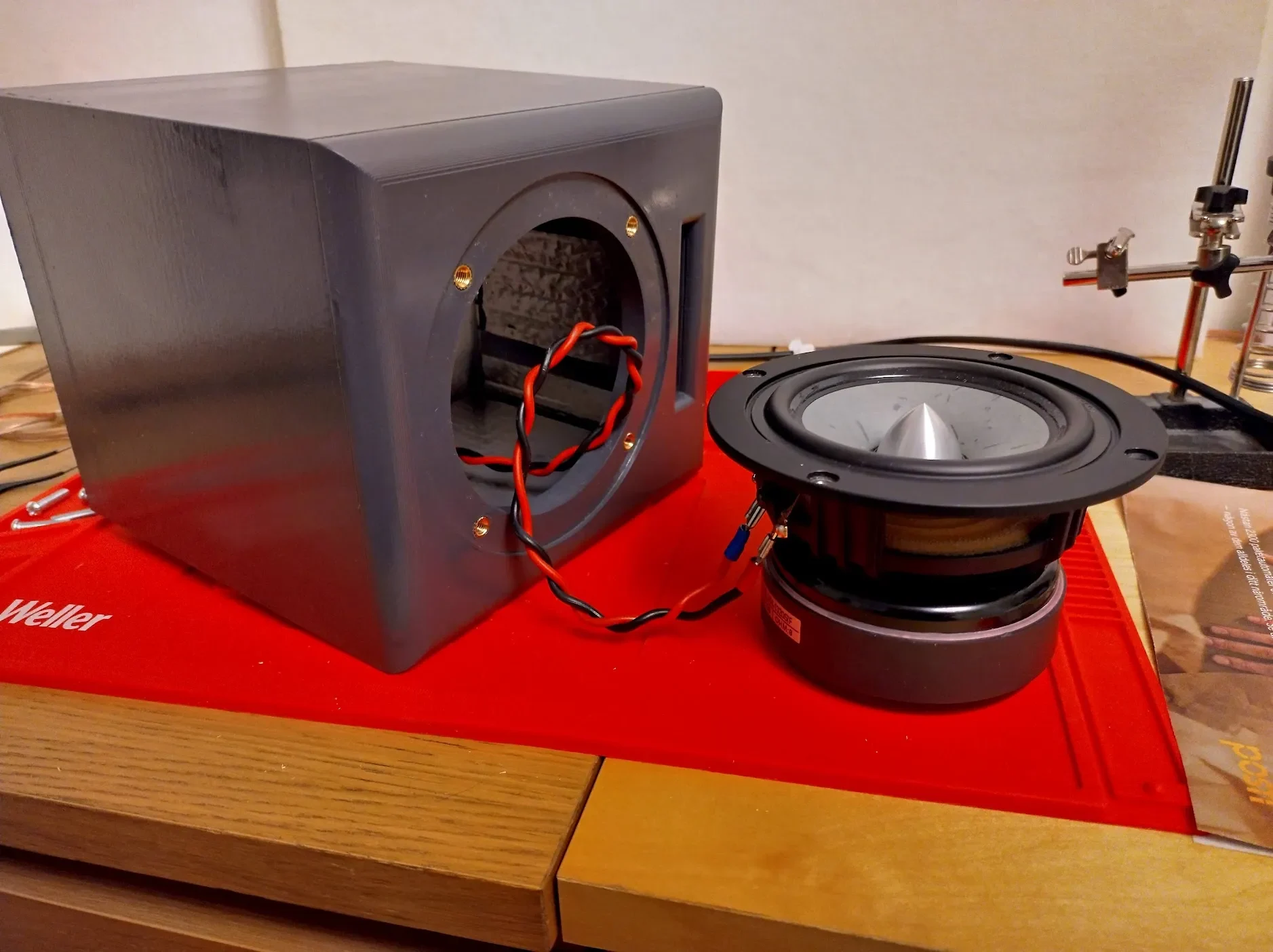

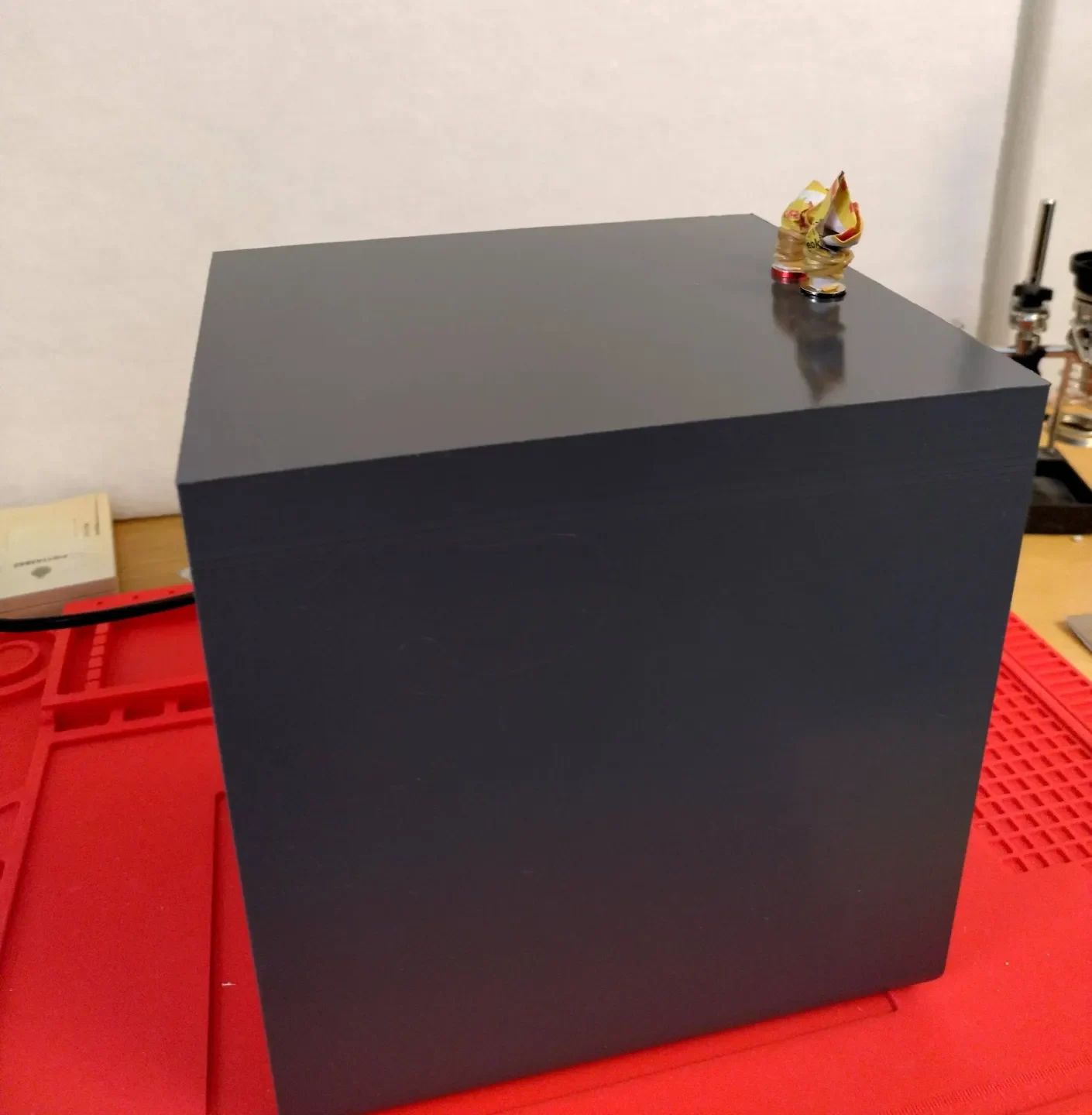

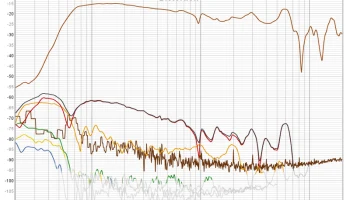

Фотографии — это мои личные вещи, напечатанные на принтере Prusa MK3 с комплектом обновления до MK4. Покрашен и покрыт лаком. График АЧХ и искажений прилагается. Ожидаемая мощность 50 Вт. Басы и средние частоты у них очень хорошие, учитывая размер и общую цену.

Живопись

��окраска деталей, напечатанных на 3D-принтере, непростая задача. Я уверен, что вы можете найти хорошие инструкции для различных материалов для печати, но я поделюсь своим опытом использования этих материалов. При покраске PLA избегайте красок с растворителями. Пластиковые грунтовки не помогут. Растворители сделают PLA мягким, и он останется таким даже спустя годы после покраски. Поэтому, если вы рисуете, и��пользуйте только краски на водной основе, и с ними могут возникнуть проблемы с прилипанием краски к пластику.

Вы можете покрасить (распылителем) и покрасить винты перманентными маркерами (например, Sharpies), но винты должны быть изготовлены из простой стали без покрытия. Если шурупы оцинкованы или покрыты цинком, краска отвалится и будет выглядеть некрасиво. Наилучших результатов можно достичь, если вы приобретете винты, которые уже анодированы или химически зачернены на заводе.

Совместимость с другими драйверами

Я просмотрел множество спецификаций драйверов одинакового размера от бренда Tang Band. Спецификации иногда могут содержать небольшие ошибки или устаревшую информацию о физических размерах драйвера, поэтому, если у вас есть один из этих вариантов, измерьте его перед печатью.

В моем корпусе имеется отверстие диаметром 104 мм и отверстие диаметром 127 мм с шагом 2 мм для ф��анца привода. Отверстия для винтов расположены 4x115, то есть 4 винта, расположенных на равном расстоянии друг от друга, по центру круга диаметром 115 мм. По сути, в корпус можно поместить любой драйвер, который соответствует этим размерам. Однако вы не можете разместить драйвер в корпусе любого размера с рефлексным портом любого размера. Вот почему необходимо смоделировать корпус, чтобы найти наиболее подходящие драйверы. Комментарии будут
