LX (9070) Компьютер для планерной навигации Sim......

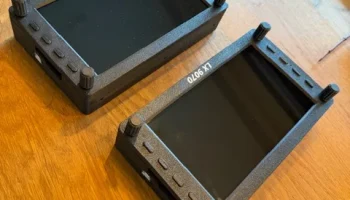

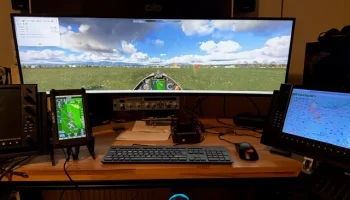

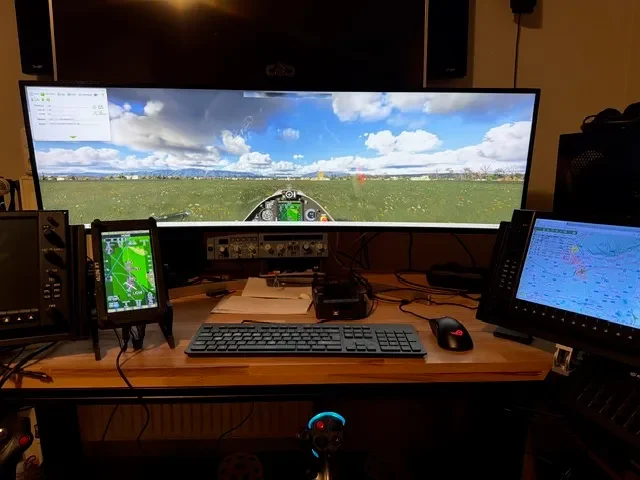

Я разработал эту модель для кабины Microsoft Flight Simulator. В основном я использую его с сим-планером Got Friends AS33 MSFS, но он должен работать с любым другим планером или симулятором, который позволяет отстыковывать инструмент LXN через HDMI и поддерживает Mobiflight. Сюда входят все планеры MSFS, оснащенные навигационными компьютерами семейства LX, основанными на авионике B21 Gliding.

В комплект входят файлы конфигурации Mobiflight и Arduino с отображением для GotFriends AS33 (15/18 м). Все функции можно переназначить на любую другую переменную симулятора или самолет, поддерживаемый Mobiflight.

Сопоставление и функции основаны на руководстве GotFriends AS33: https://www.got-friends.com/collections/payware/products/as-33-me.

Короткая демонстрация:

> Ссылка на YouTube

Настройки печати

Материал: ПЭТГ/ПЛА.

Высота слоя: 0,2 мм

Поддерживает: Не требуется

Примечания: Увеличение периметра до 3 повышает жесткость; 2 периметра тоже работает.

Примечания по сборке

Требуются базовые навыки пайки и общие знания в области электроники.
Доступны различные варианты крепления с отверстиями M4 для крепления на столе или на панели.

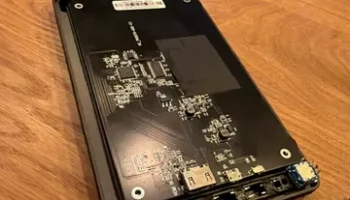

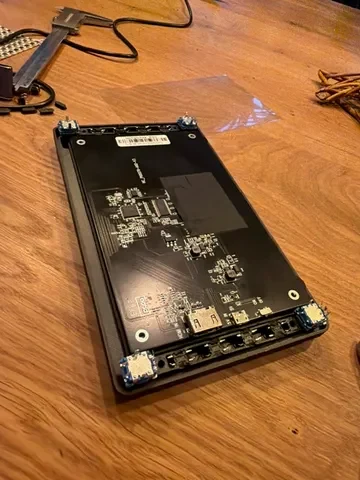

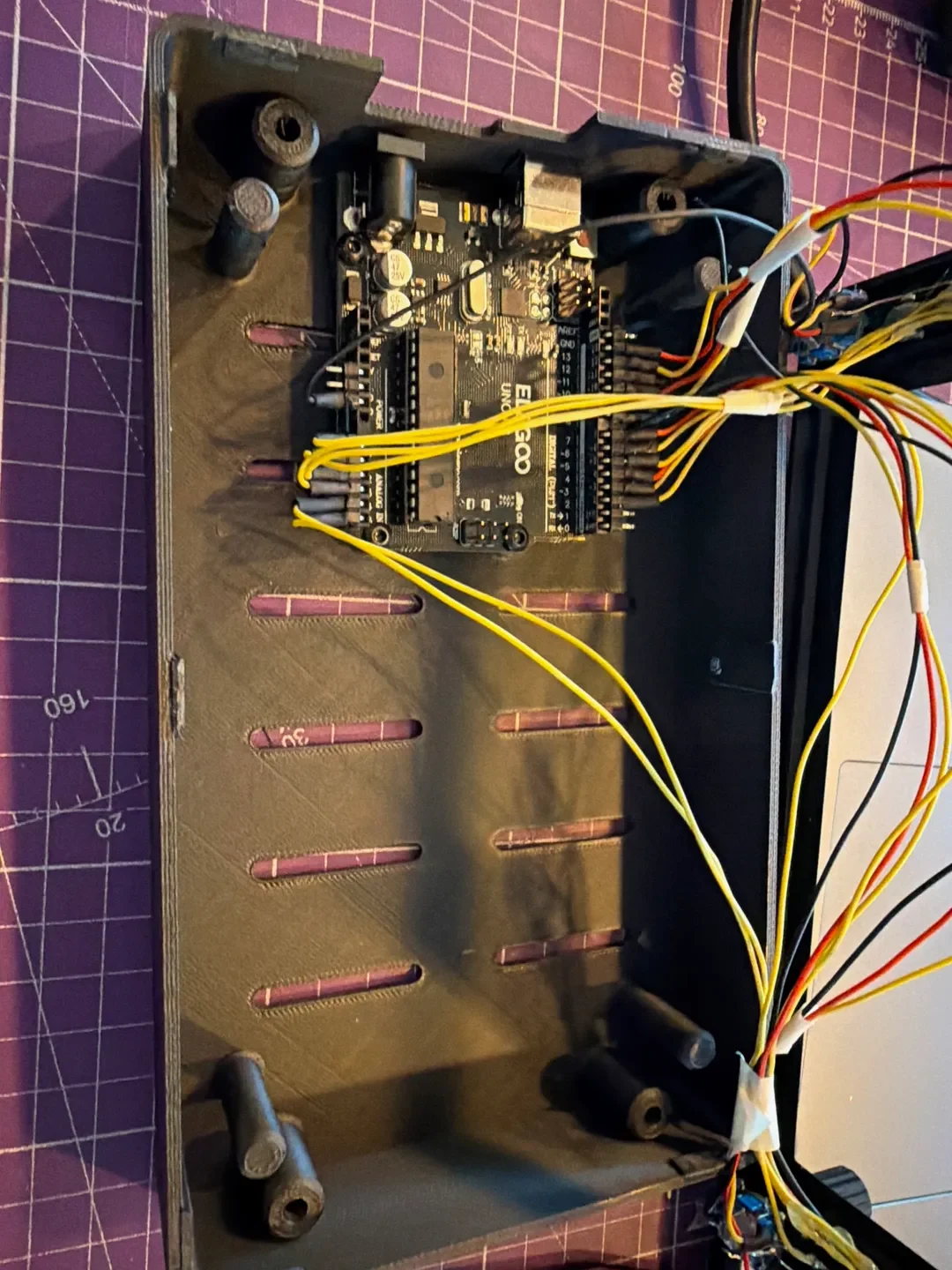

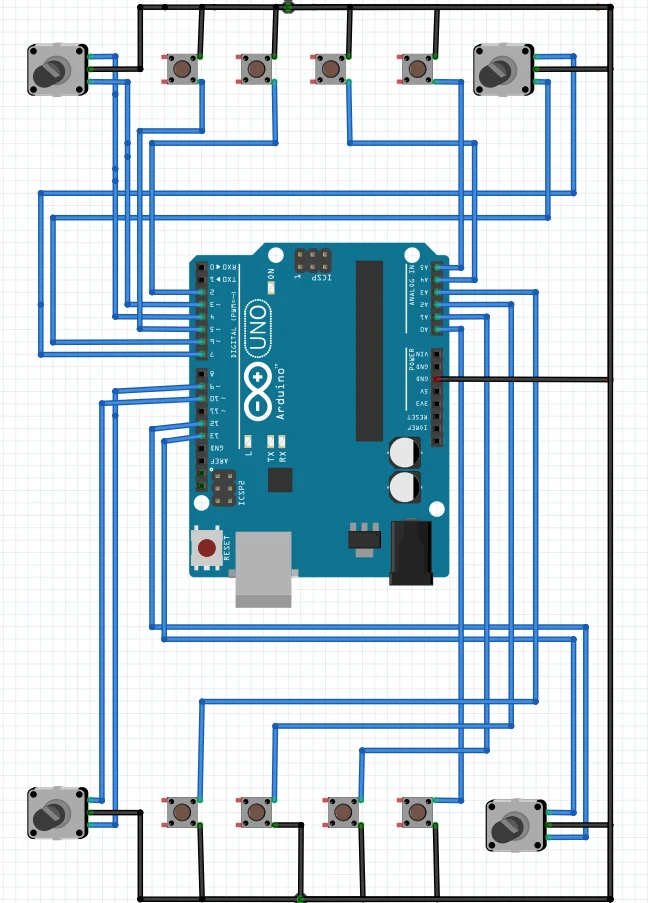

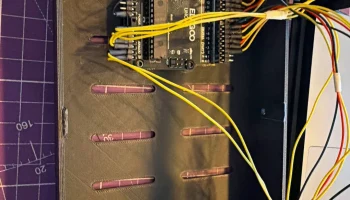

Подключите вывод Arduino GND проводом к любому выводу каждой кнопки и к центральному выводу каждого энкодера и подключите соответствующие сигналы:
(Если вы не соответствуете правильным сигналам L/R или кнопок на кодировщике, вы можете исправить это позже при сопоставлении mobiflight)

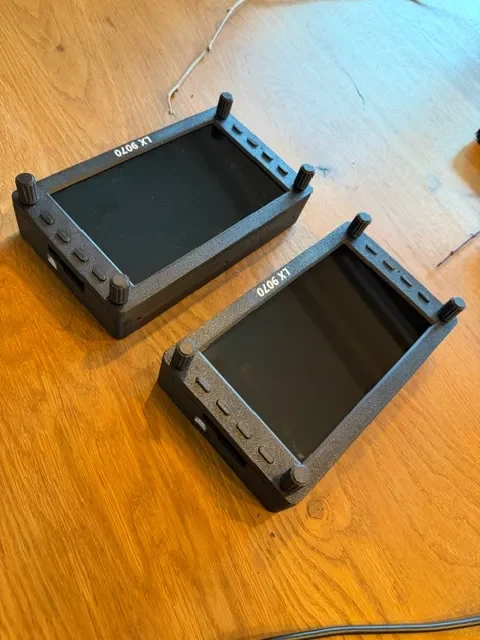

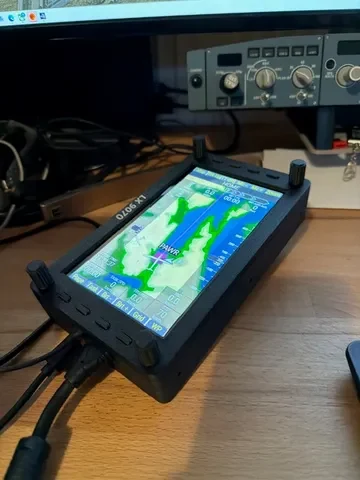

Вид спереди:

Программное обеспечение

Загрузите и запустите программное обеспечени�� Mobiflight и подключите Arduino к компьютеру. Прошивка будет автоматически загружена в Arduino.
Загрузите включаемую конфигурацию Arduino MobiFlightUnoLXN.mfmc в раздел модулей.
Загрузите сопоставление LXN.mcc. Запустите Sim и запустите Mobiflight.
Справку по другим конфигурациям и сопоставлениям вы найдете на https://www.mobiflight.com.

Спецификация материалов

1x 7-дюймовый дисплей Raspberry Pi 800×480 (HAMTYSAN)
https://www.amazon.de/dp/B0B8S9DYQC?ref=ppx_yo2ov_dt_b_fed_asin_title

8 кнопок 6 × 6 × 5 мм или 6 × 6 × 4,3 мм
https://www.amazon.de/dp/B07Q1BXV7T?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

4 поворотных энкодера EC11, D-вал 8 мм
https://www.amazon.de/dp/B07RL7219D?ref=ppx_yo2ov_dt_b_fed_asin_title

1x Arduino UNO (рекомендуется оригинальный или совместимый)

1x источник питания USB, минимум 2А

1 штыревой разъем 2,54 мм (минимум 19 контактов) для подключения/пайки проводов к Arduino

4 винта M3 × 6 мм (монтаж Arduino)

4 винта M4 × 18 мм (корпус в сборе)

8 винтов M4 × 10 мм (дополнительная настольная подставка)

(Переведено с помощью AI, партнерских ссылок нет)
