Цветной компьютер Mega Mini-MPI Extender

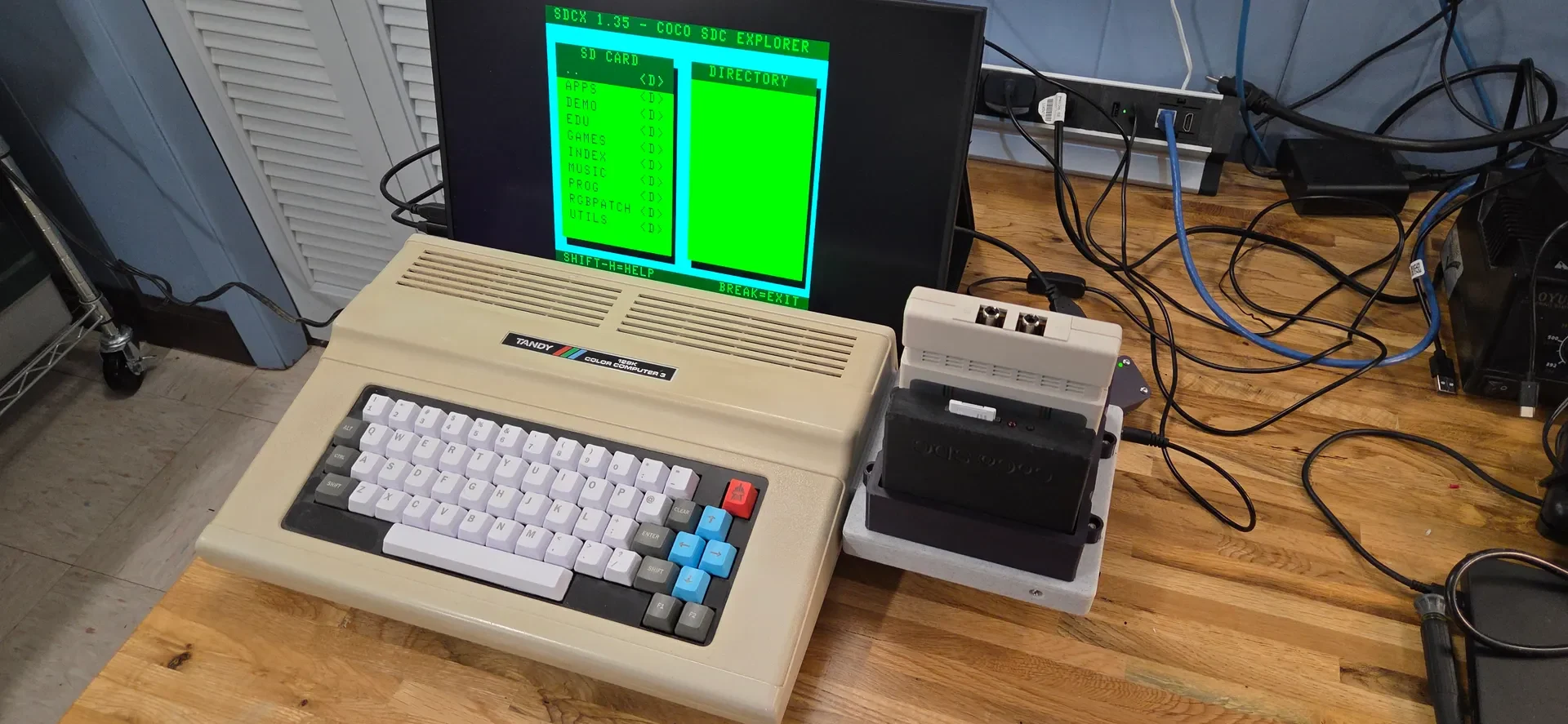

Color Computer Mega Mini MPI Extender — предотвращает слишком сильное покачивание вставленных картриджей.

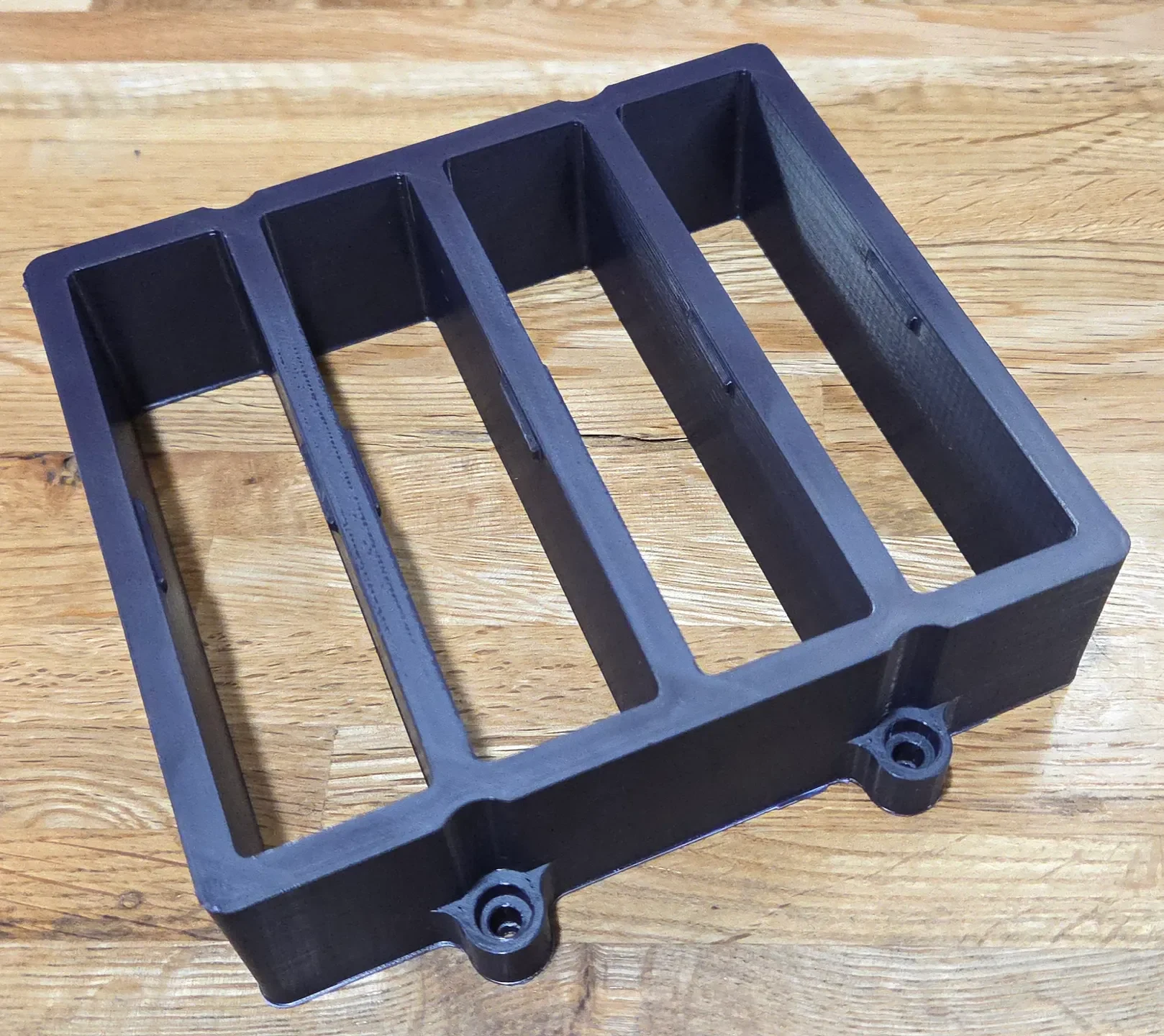

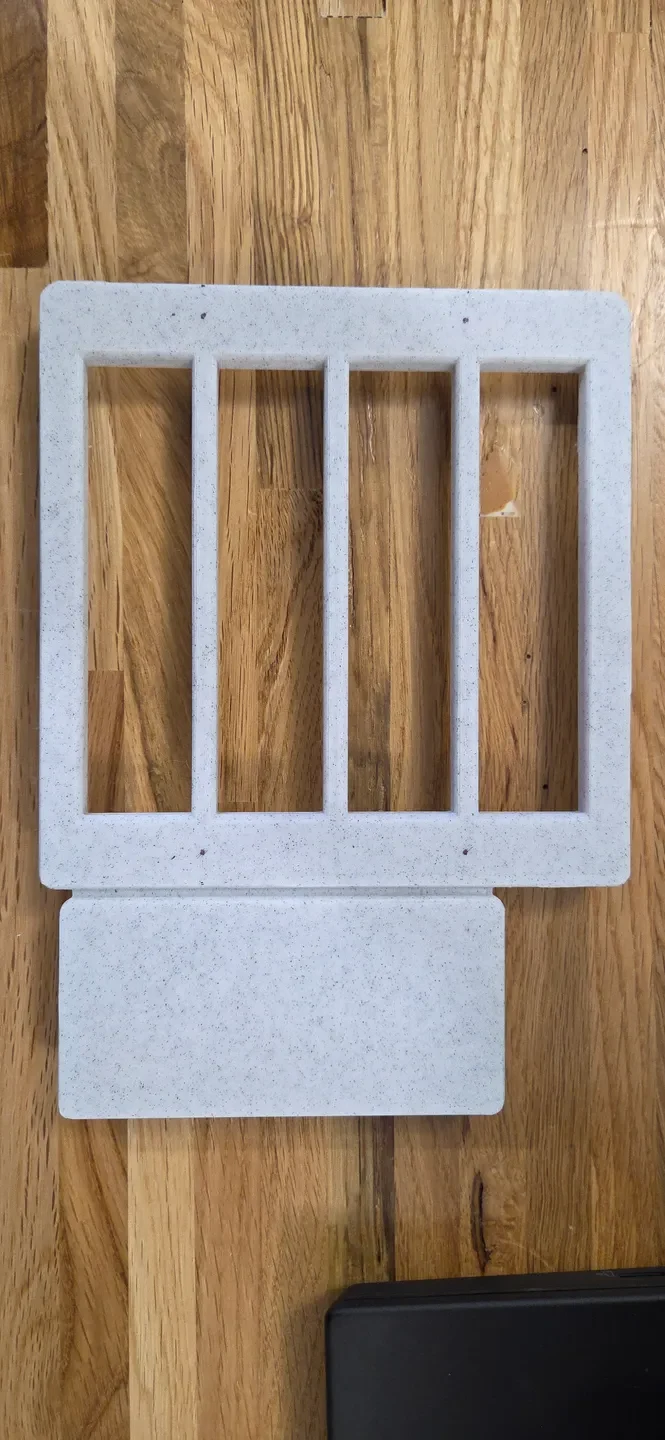

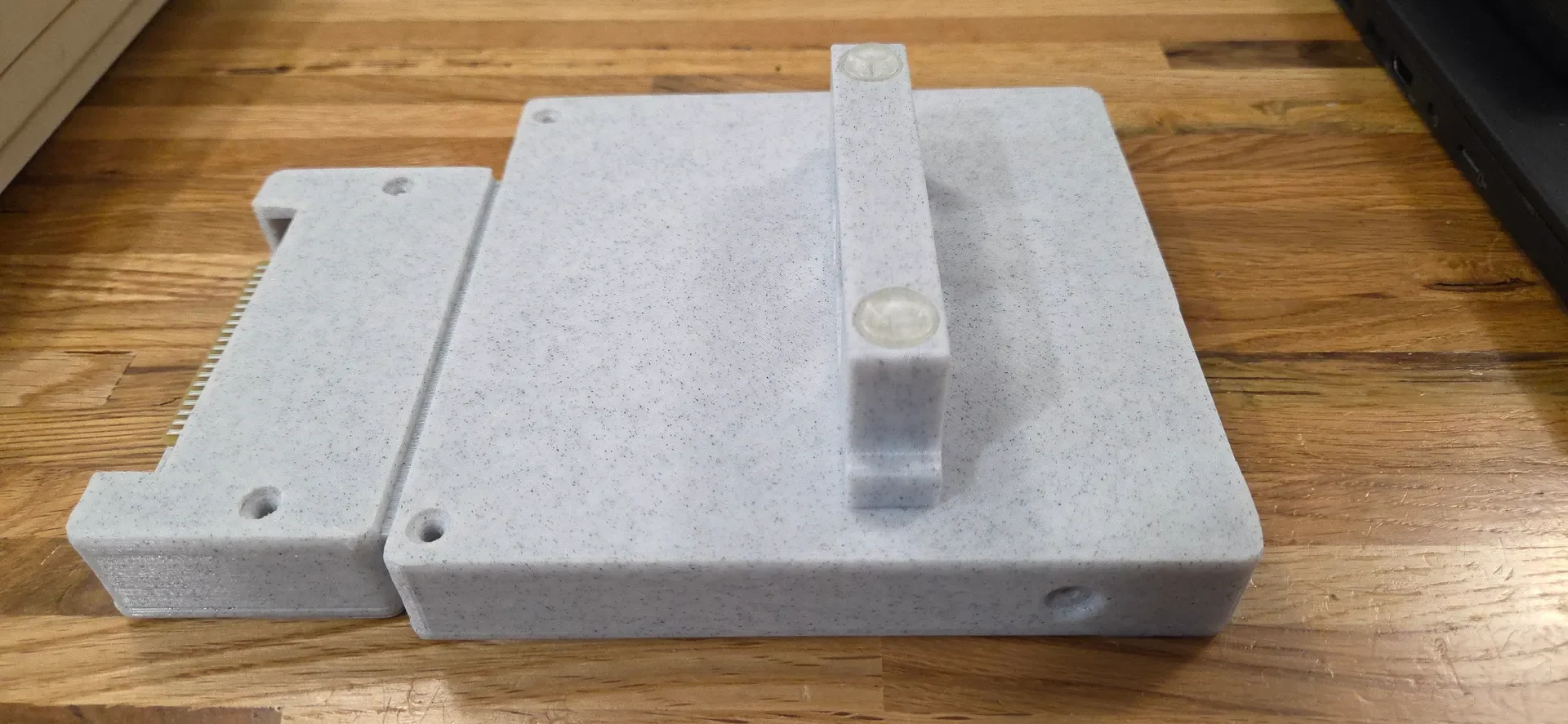

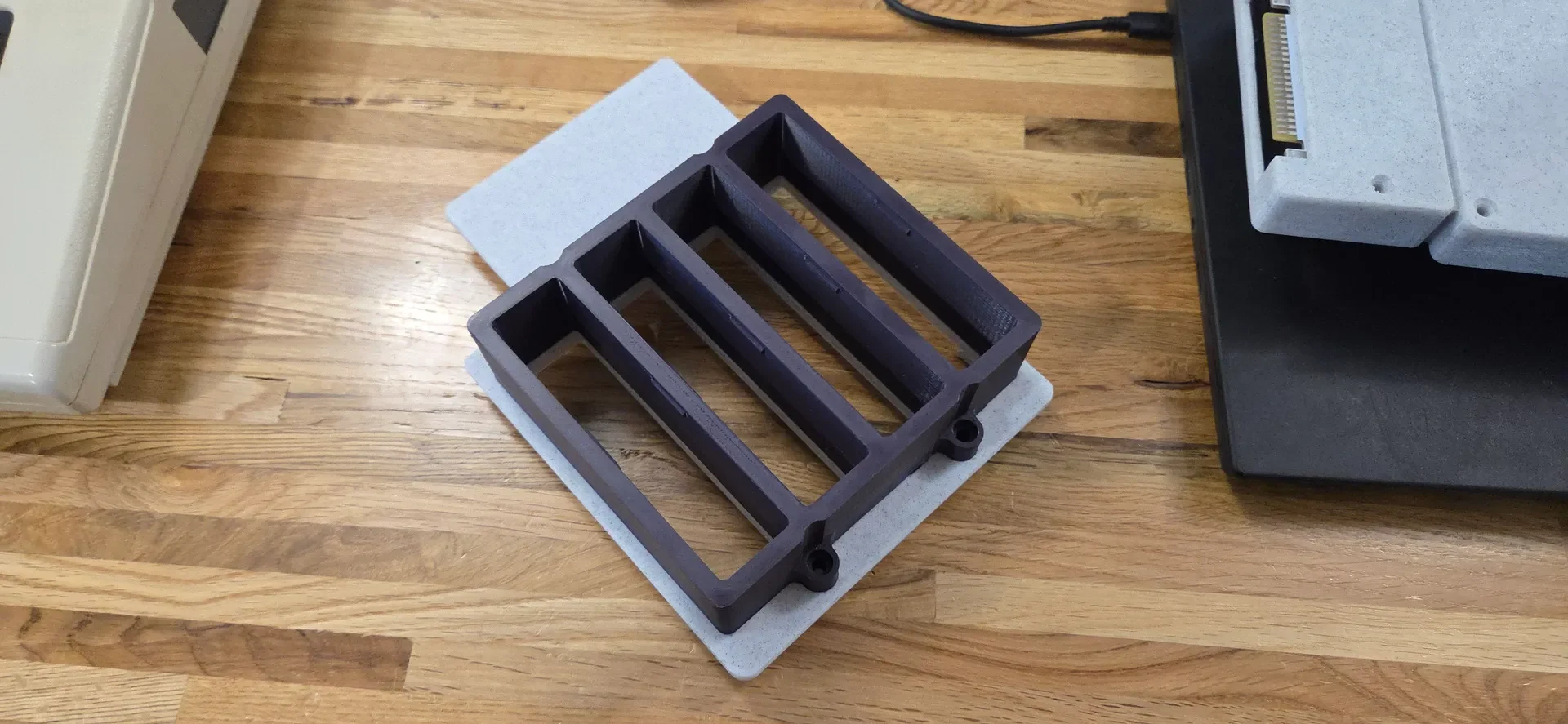

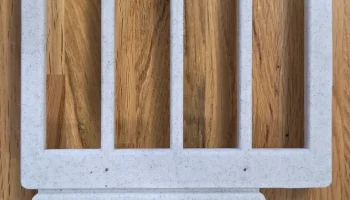

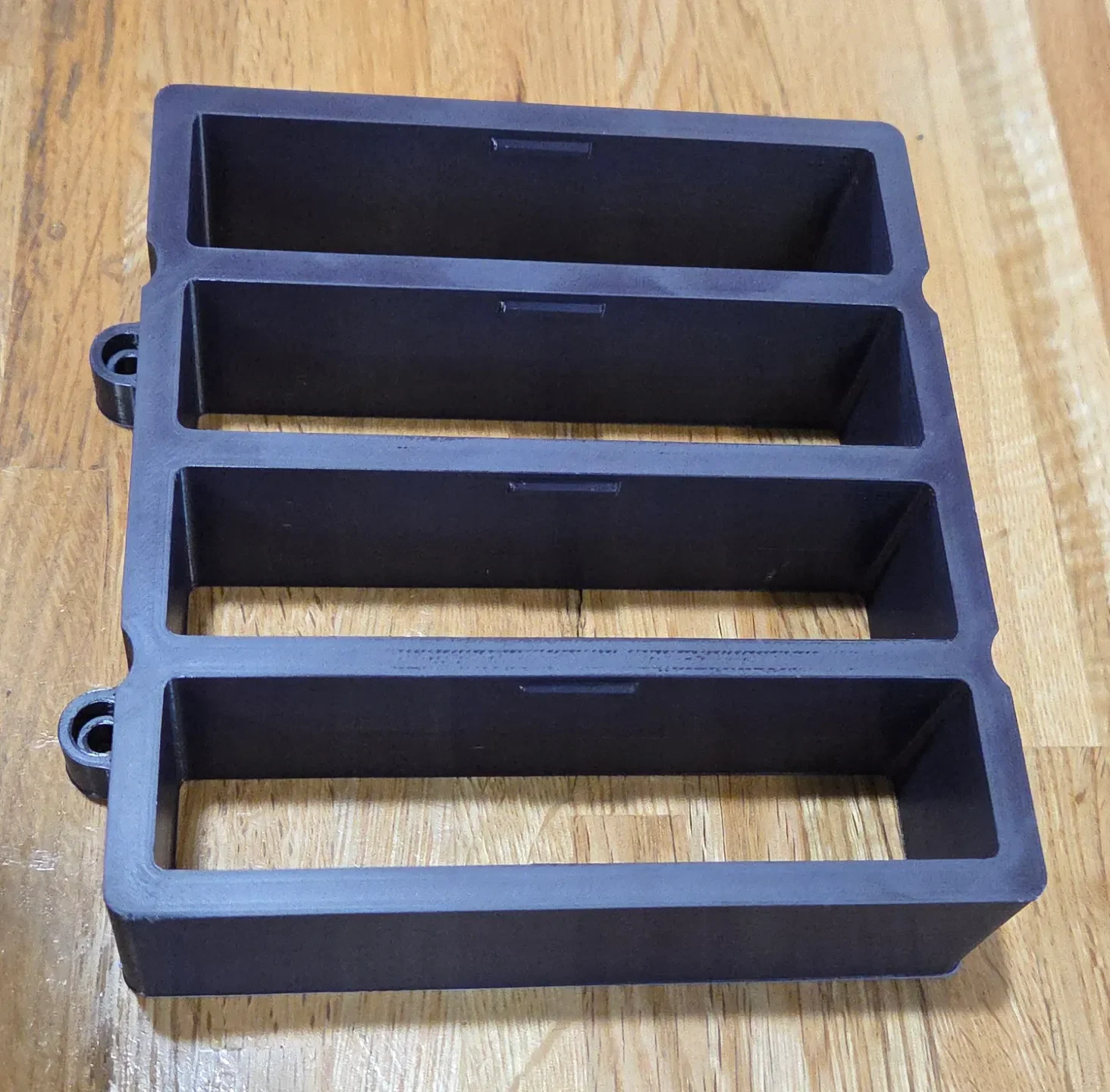

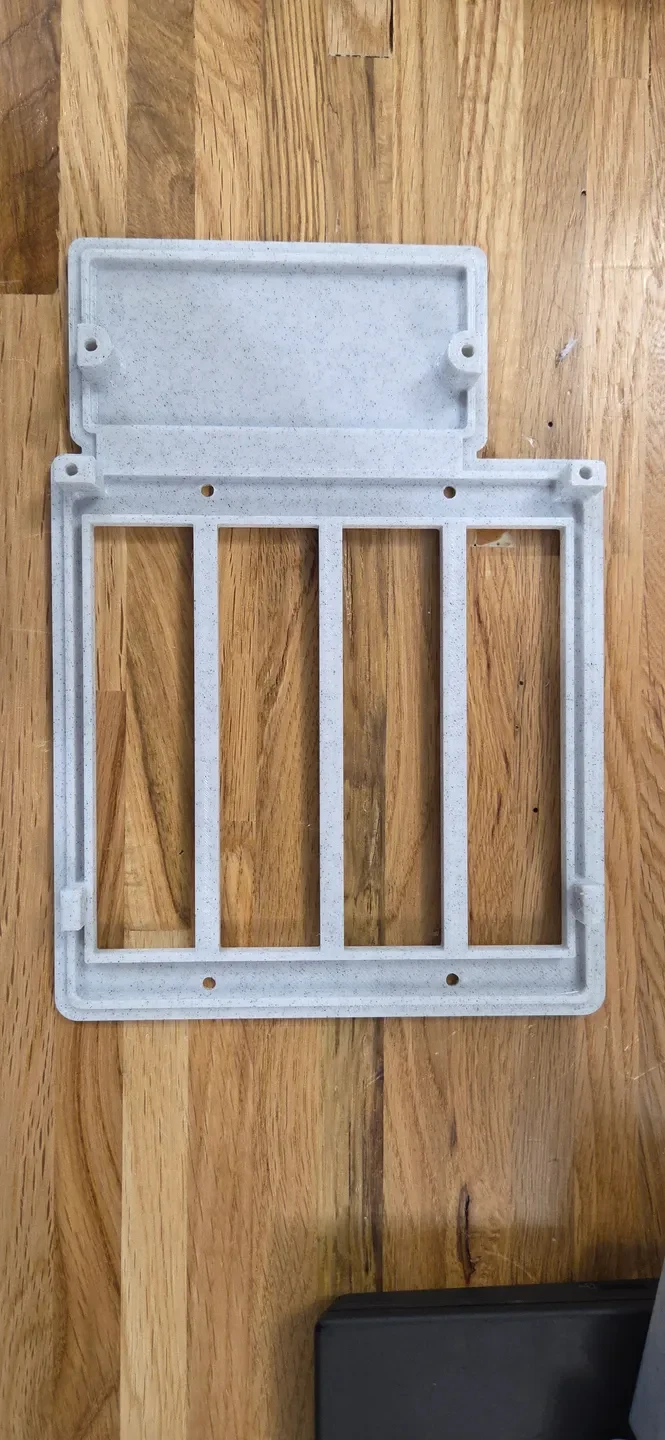

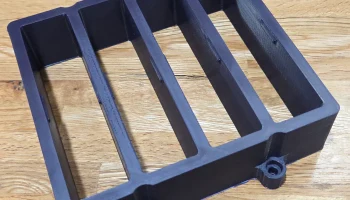

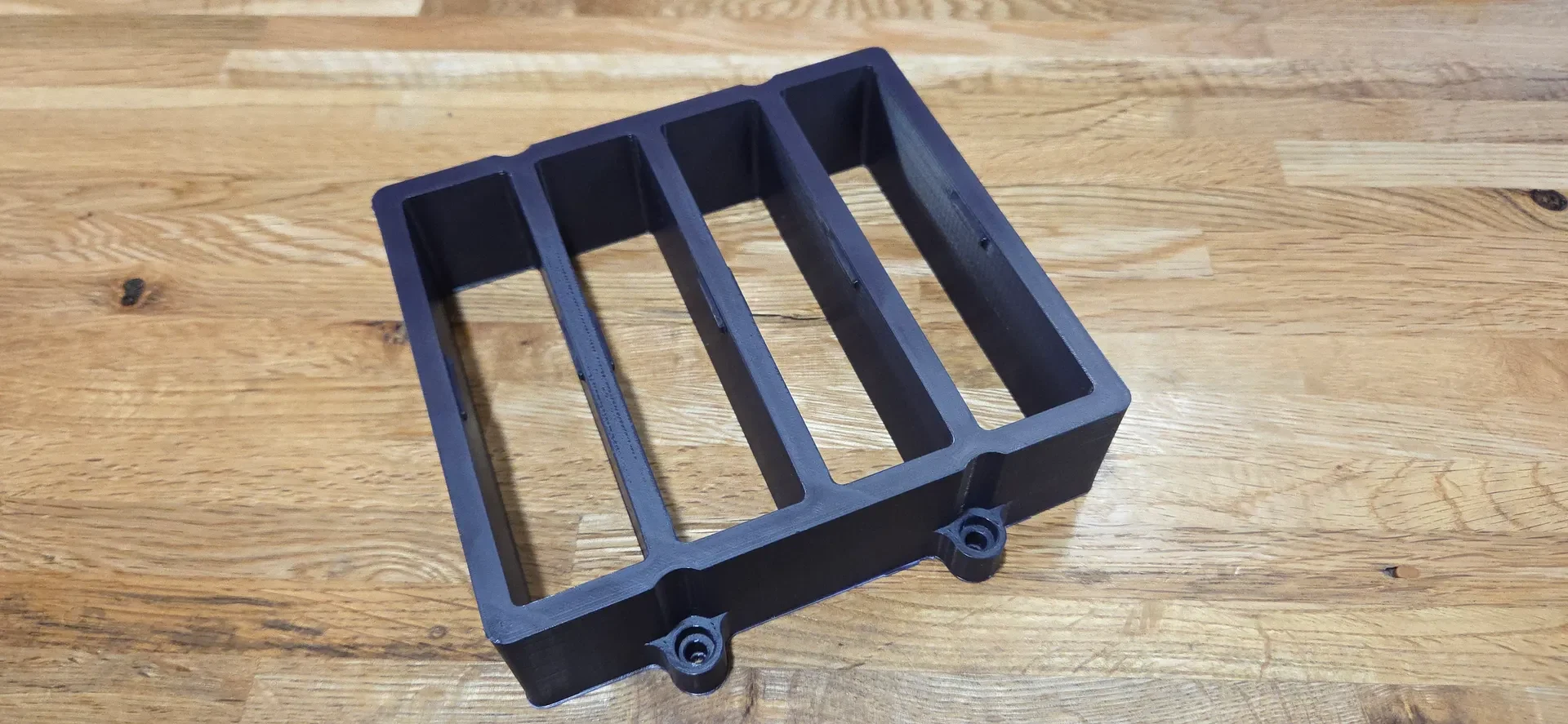

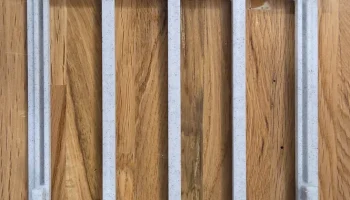

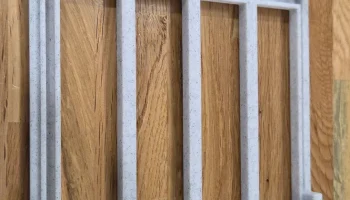

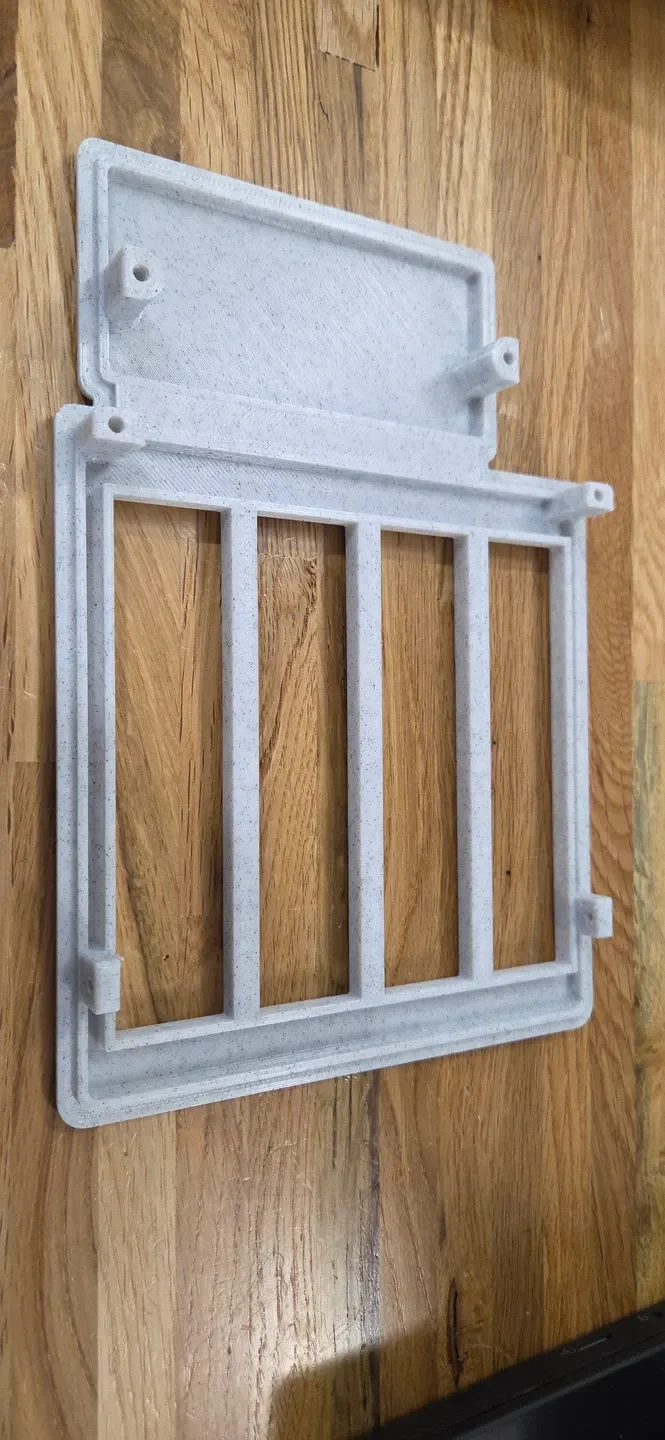

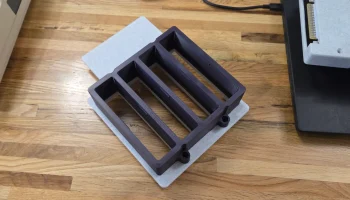

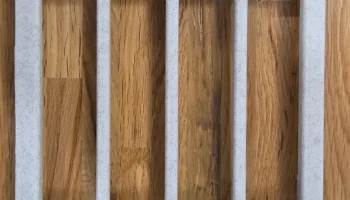

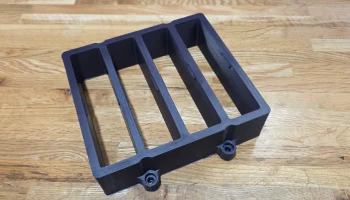

Фотографии должны дать вам довольно хорошее представление о том, как это собрать. Винтовое крепление предназначено для винтов с полукруглой головкой M3x10 мм и поставляется в двух вариантах (термоотверждаемая вставка m3 или фиксируемая гайка m3).

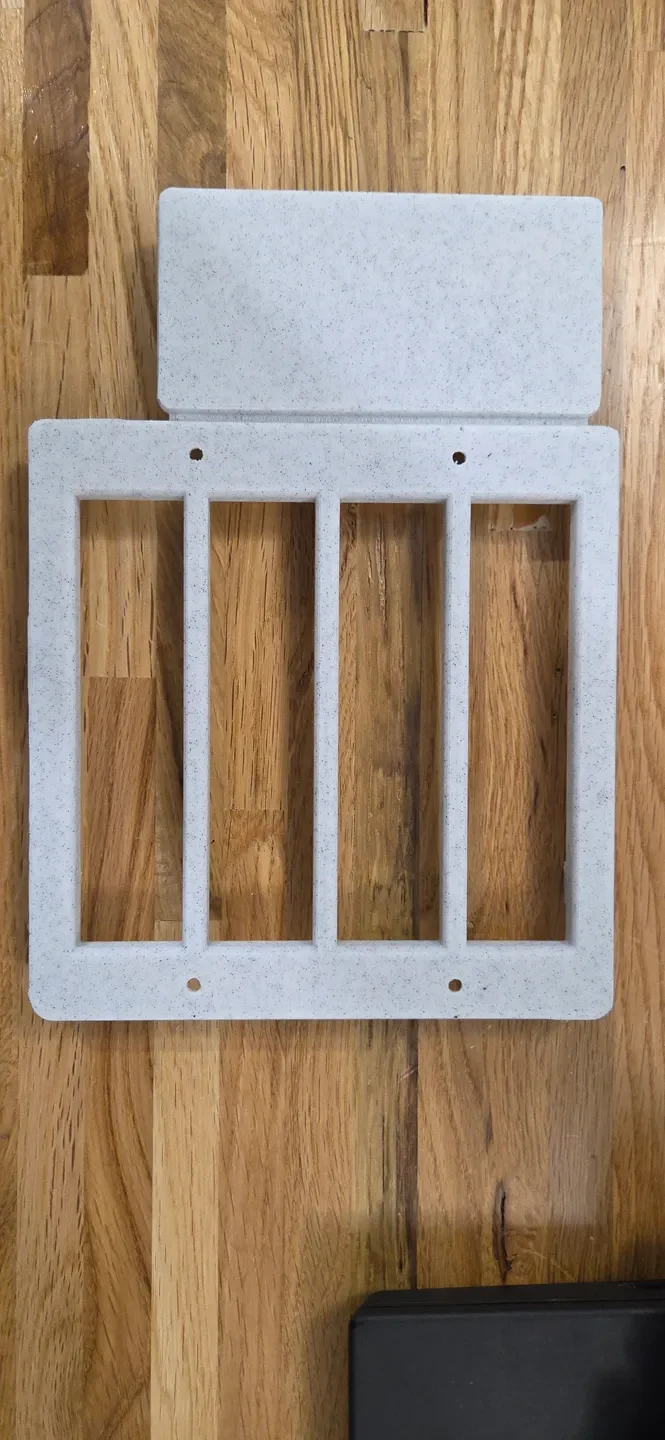

ВАЖНО: Будьте очень точны и осторожны при измерении/разметке отверстий для винтов. Я предлагаю слегка зажать напечатанную модель на месте, а затем тонким маркером отметить расположение отверстий. Позже я могу распечатать шаблон, чтобы было легче размечать отверстия.

Примечание. Поскольку фотографии были сделаны во время моей первой печатной сборки, я отрегулировал четыре крепления с отверстиями для винтов так, чтобы они были выдвинуты еще на 2 мм, чтобы головки винтов не задевали пластиковые выступы на корпусе Mega Mini MPI. Мой первый отпечаток сработал, но головки винтов были очень близко. Пересмотренные модели должны работать нормально и оставлять достаточно места для головок винтов.

Вы можете использовать одну из предварительно собранных моделей или также «сложить» и сгруппировать/объединить детали, расположенные в папке «Детали», чтобы создать свою собственную версию. Это можно легко сделать в любой программе САПР по вашему выбору. TinkerCAD должен работать нормально.

Спецификация:

4 винта M3x10 мм BHCS
4 шестигранные гайки M3x (только для цоколя с фиксируемой гайкой M3)
4 вставки для термофиксации M3 (только для основания для термофиксации M3)

Настройки печати:

Нить: Polymaker ASA
Хотэнд: 260C
Кровать: 110С
Камера: 40C
Заполнение: 20%

На основе оригинальной модели:
https://www.thingiverse.com/thing:6786612 (автор https://www.thingiverse.com/Flutterball)
