Шаблоны маркировки компьютерных вентиляторов......

Мне нужен был точный способ компоновки и размещения вентиляторов современного размера в ретро-корпусе, который я встраиваю. Это было мое решение.

Существуют различные варианты шаблонов: 120 мм, 140 мм и двойное крепление 120 мм/140 мм.

У некоторых есть отверстия диаметром 1/8 дюйма, которые можно использовать для перфорации по центру или сверления пилотным сверлом.

Другие имеют отверстия для винтов стандартного размера. Таким образом, вы можете прикрутить их, используя существующие отверстия.

Те, у которых есть круглые внутренние кольца, позволяют вам физически представить, насколько большим должно быть отверстие для стандартного 140-мм вентилятора.

Советы.

Масштабируйте высоту Z, убедитесь, что это просто Z, чтобы увеличить толщину, если вы используете их для отверстий под винты. В остальном винтам не за что зацепиться.

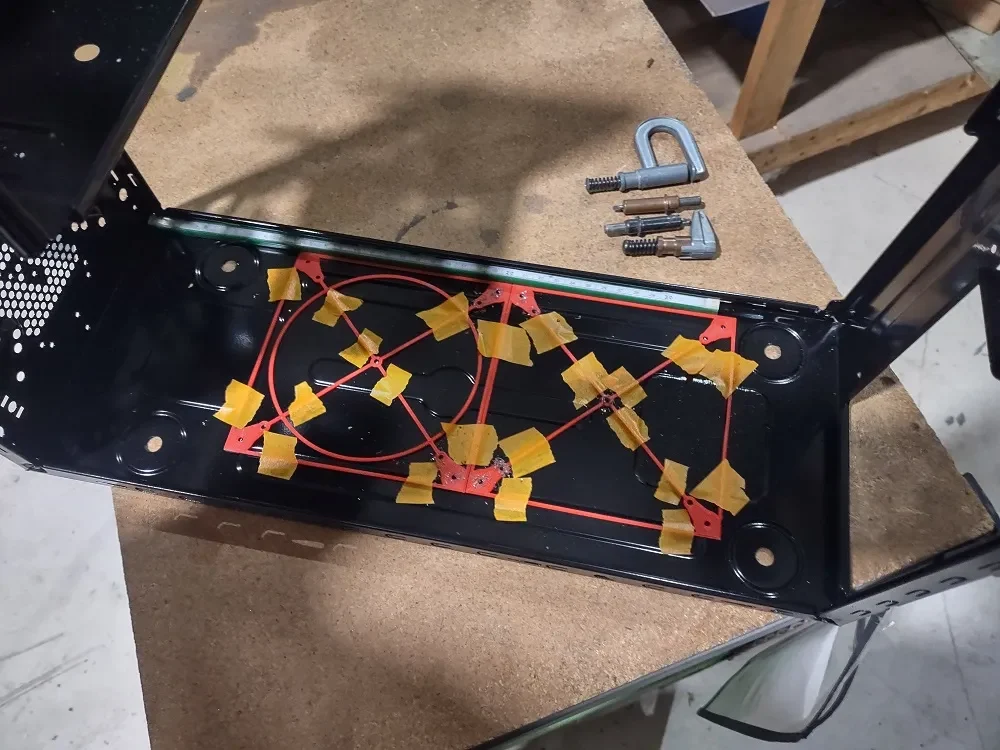

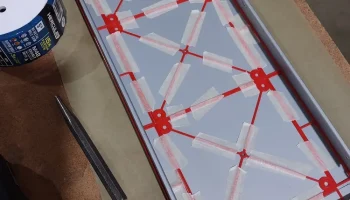

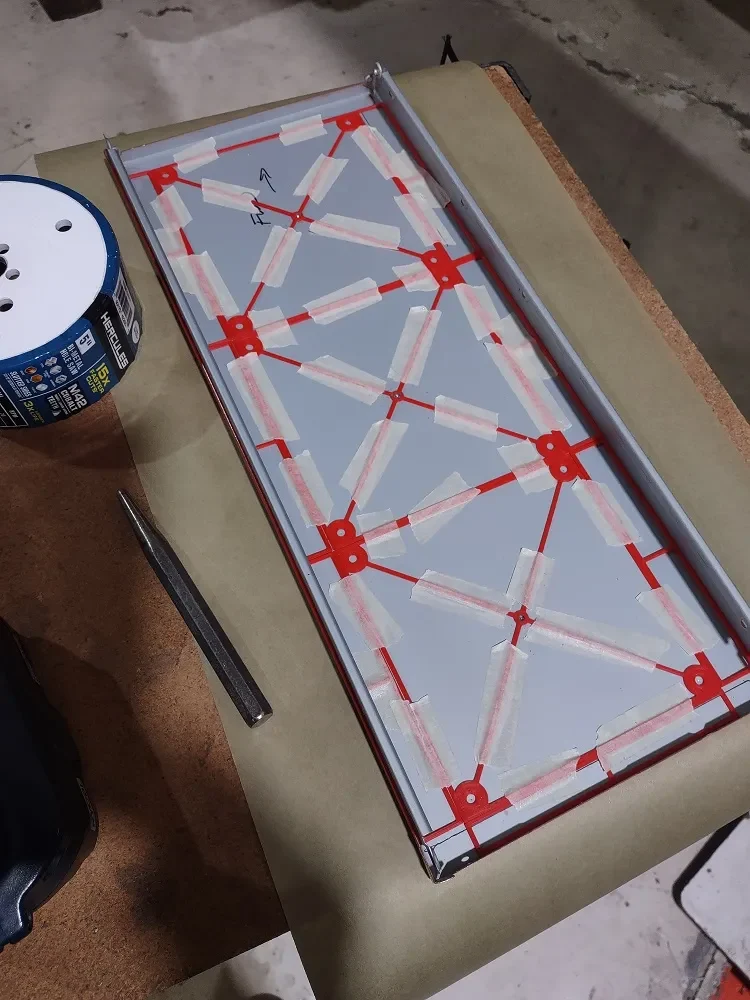

Заклейте все скотчем, если у вас нет отверстий. Делайте отметки аккуратно, чтобы не деформировать пластиковый шаблон. Затем снимите храмы, чтобы сверлить.

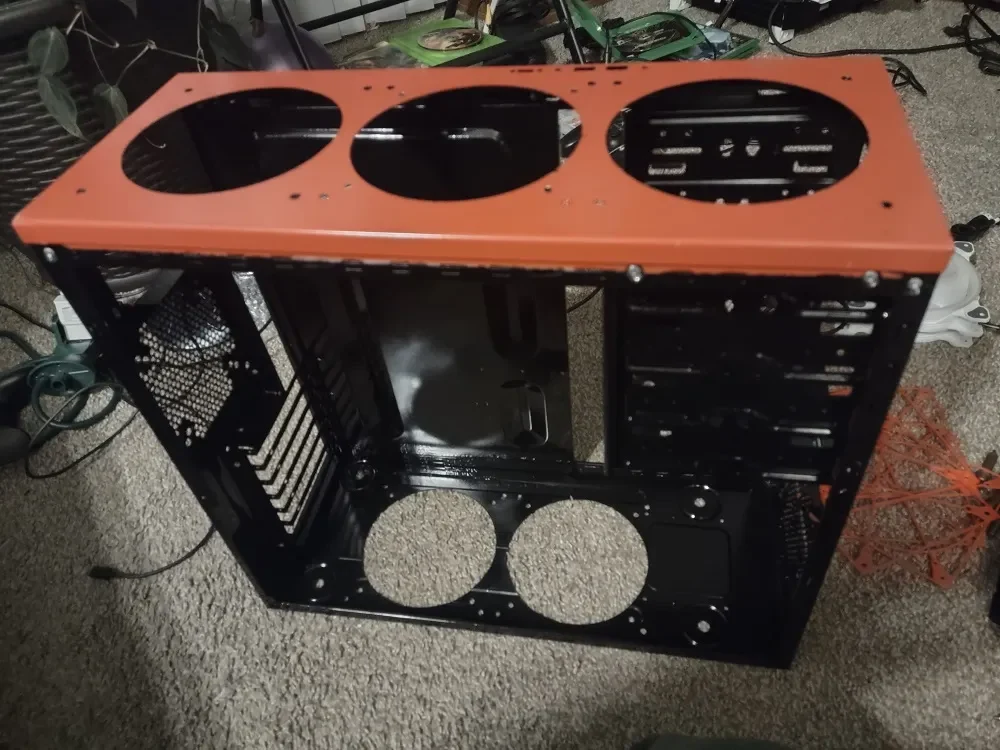

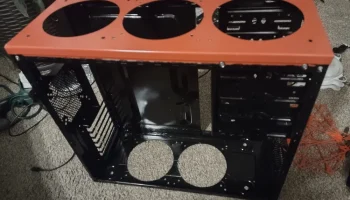

5-дюймовая биметаллическая кольцевая пила лишь немного меньше отверстия «подходящего» размера для 140-мм вентилятора. Просто двигайтесь очень медленно, используйте смазочно-охлаждающую жидкость. Закрепите дневной свет на предмете, который вы сверлите, и положите деревянную доску за металл, если он тонкий.
