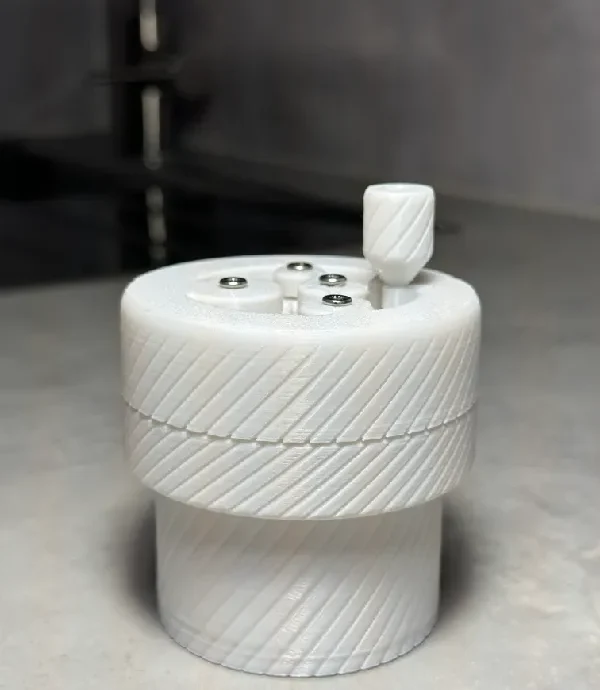

Доработка Umikot Flair Pro 2 (спирографический инструмент WD

Это ремикс на великий Умикот от @redfoxdude https://www.printables.com/de/model/481587-umikot-58mm-version-planetary-gear-spirograph-espr (подробнее о ремиксе в конце).

Как использовать:

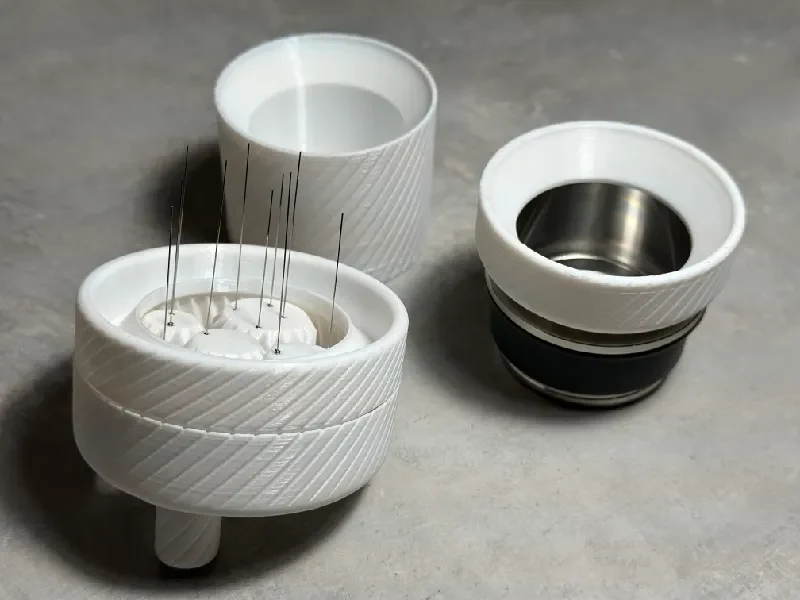

Используйте распечатанную воронку (основание) и насыпьте кофейную гущу в портафильтр, затем слегка постучите по нему.

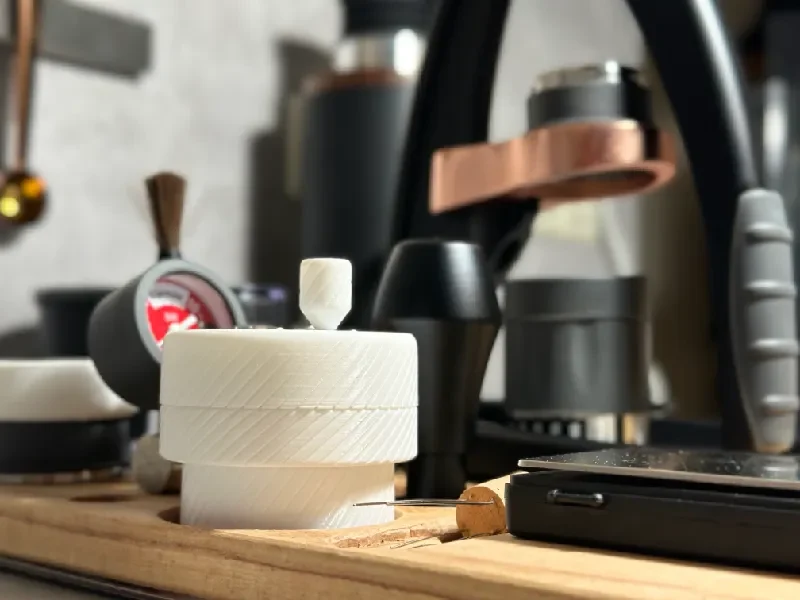

Поставьте на него реворк Umikot Flair Pro 2 и крутитесь.

Снимите доработку Umikot Flair Pro 2 и при необходимости слегка постучите по портафильтру с воронкой.

Снимите воронку и все готово

Быстрая демонстрация:

Что вам нужно:

(Чтобы лучше понять, что вам нужно, посмотрите начало видео сборки)

Нить: PETG (или PLA, я рекомендую использовать PETG).

5 шт.: M3 x 12 без потайной головки (винты с плоской круглой головкой M3-0,5 x 12 мм)

10 шт.: иглы для акупунктуры 0,35*60 мм с ручками 20 мм (я использовал иглы для акупунктуры 0,35*75 мм от Amazon, также называемые «Стерильные одноразовые иглы для косметической массажной стерилизации для облегчения боли», и обрезал их) с ручками 35 мм и разрезал их.)

АСМР выстрел:

Как распечатать:

Я рекомендую печатать все детали из (пищевого) PETG, но хотя бы основание (воронку), так как он более термостойкий, а материалы PETG легче чистить (в противном случае вы можете использовать (пищевой) PLA).

Переработка Umikot Flair Pro 2 Воронка (база):

Слои толщиной 0,12 мм или самые тонкие слои, которые можно напечатать в хорошем качестве (важно для плавной работы воронки и очистки)

4 верхних/нижних слоя (учтите больше, если во время печати возникают проблемы с прилипанием и изгибом)

2 стены (учтите больше, если во время печати возникают проблемы с прилипанием и изгибом)

Минимум 11 % для гироида (считайте больше, чтобы увеличить вес!)

Нет опор

Если у вас возникли проблемы с залипанием и изгибом, замедлите скорость печати и используйте оптимизированную версию полей (переработанная воронка Umikot Flair Pro 2 (база) — оптимизированные поля) вместо автоматически сгенерированной.

Умикот Flair Pro 2 переделка Spin Ring:

Слои 0,16 мм

Концентрический узор верха

4 верхних/нижних слоя (учтите больше, если во время печати возникают проблемы с прилипанием и изгибом)

2 стены (учтите больше, если во время печати возникают проблемы с прилипанием и изгибом)

Минимум 11 % для гироида (считайте больше, чтобы увеличить вес!)

Нет опор

Если у вас возникли проблемы с залипанием и изгибом, замедлите скорость печати и используйте версию с оптимизированными полями (переработка Spin Ring Umikot Flair Pro 2 — оптимизированные поля) вместо автоматически сгенерированной.

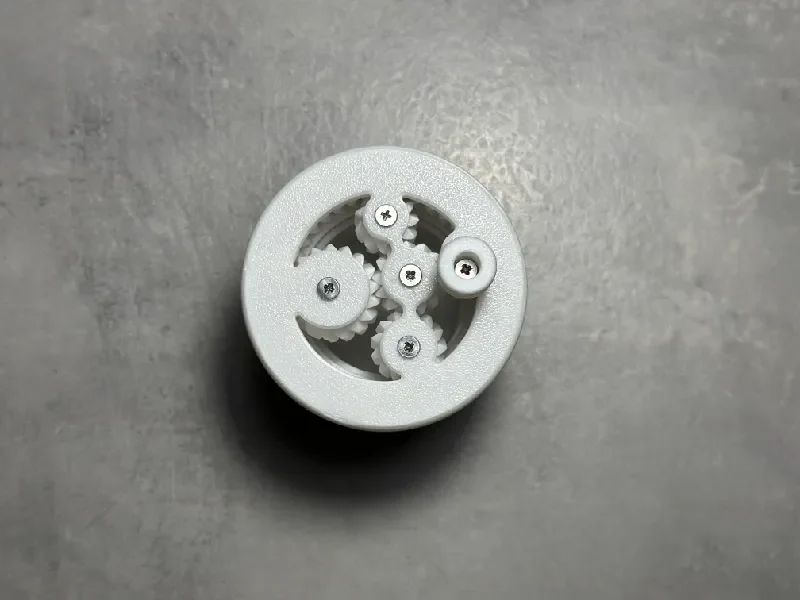

Переработанный механизм Umikot Flair Pro 2:

Слои 0,16 мм (получается гораздо более гладко, чем со слоями 0,2 мм)

Концентрический рисунок дна

Случайный шов (для более плавных поворотов)

4 верхних/нижних слоя (учтите больше, если во время печати возникают проблемы с прилипанием и изгибом)

2 стены (учтите больше, если во время печати возникают проблемы с прилипанием и изгибом)

Минимум 11 % для гироида (считайте больше, чтобы увеличить вес!)

Нет опор

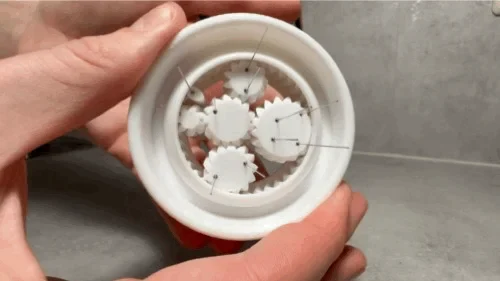

Проблемы с поворотом?: Просто поверните несколько раз во всех направлениях, это может очень помочь. Несколько капель нейтрального растительного масла также могут помочь. (Если все настройки были приняты, то могла бы помочь и калибровка принтера — мой мех вышел прямо из принтера (А1 мини), как показано на видео.)

Другие детали (ручка, подставка):

Вы можете использовать профиль печати, который отлично работает на вашем принтере, но используйте слои толщиной 0,16 мм, чтобы они соответствовали другим частям.

Слои 0,16 мм

4 верхних/нижних слоя (учтите больше, если во время печати возникают проблемы с прилипанием и изгибом)

2 стены (учтите больше, если во время печати возникают проблемы с прилипанием и изгибом)

Минимум 11 % для гироида (считайте больше, чтобы увеличить вес!)

Нет опор

При необходимости используйте автоматически сгенерированные поля для ручки.

Как собрать:

Видео-инструкцию по сборке (Как собрать переделку Умикот Флэр Про 2) смотрите здесь:

В этом видео также показаны типичные проблемы, которые могут возникнуть при установке (для этого я использовал не оптимальную тестовую печать).

Я иногда экспериментирую с разным количеством иголок, потому что при маленьком размере корзины меньше может значить больше.

Приятного просмотра и чашечки вкусного кофе!

Это ремикс, оригинальная модель — «Umikot (версия 58 мм) — планетарный механизм Spirograph Espresso WDT Tool» от @redfoxdude и впервые принята на вооружение
