TacFree - джойстик в аркадном стиле для ретро-компьютеров...

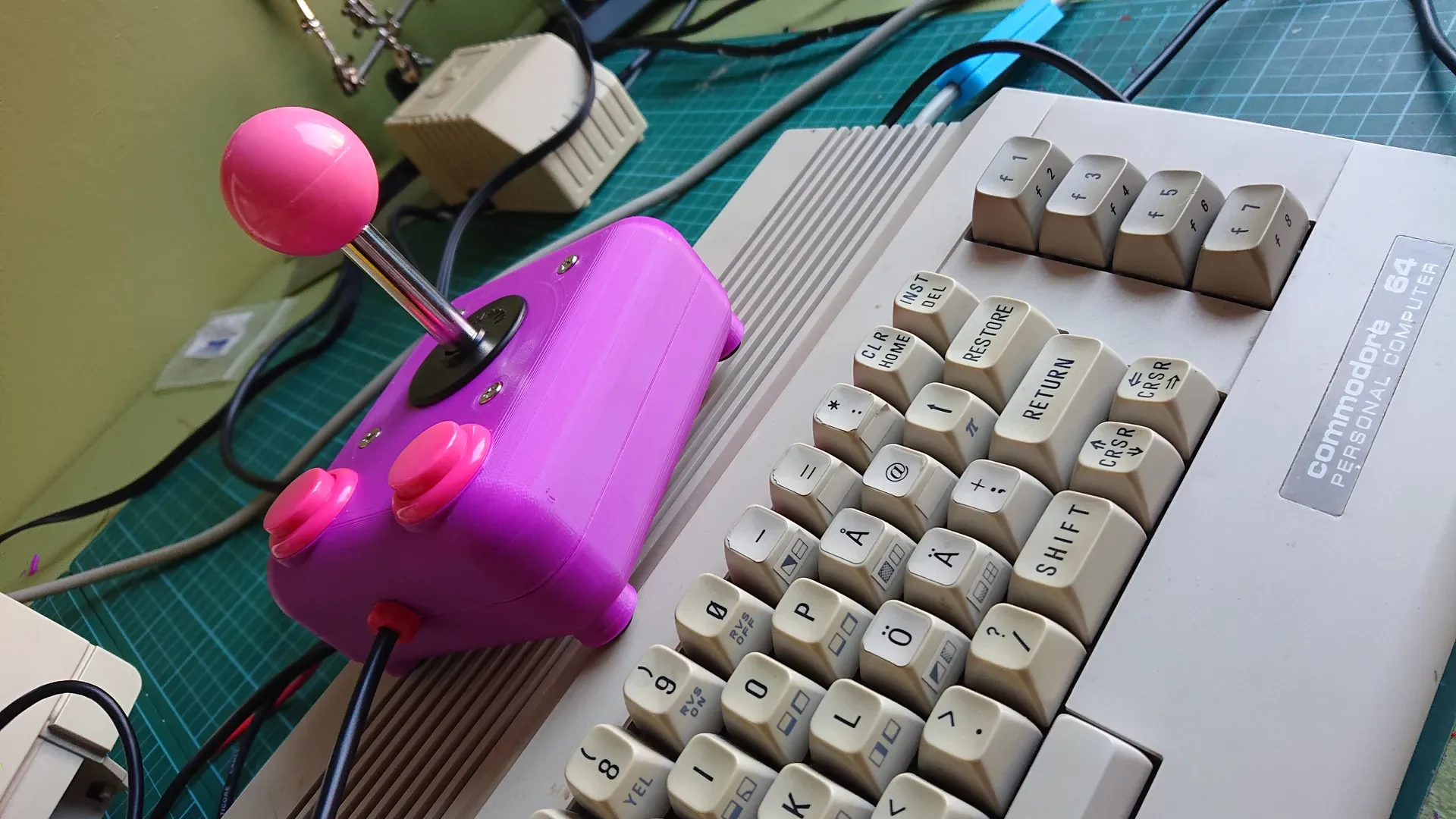

Это дань уважения моей любимой палке моей растраченной юности, почтенной Tac-2 от SunCom.

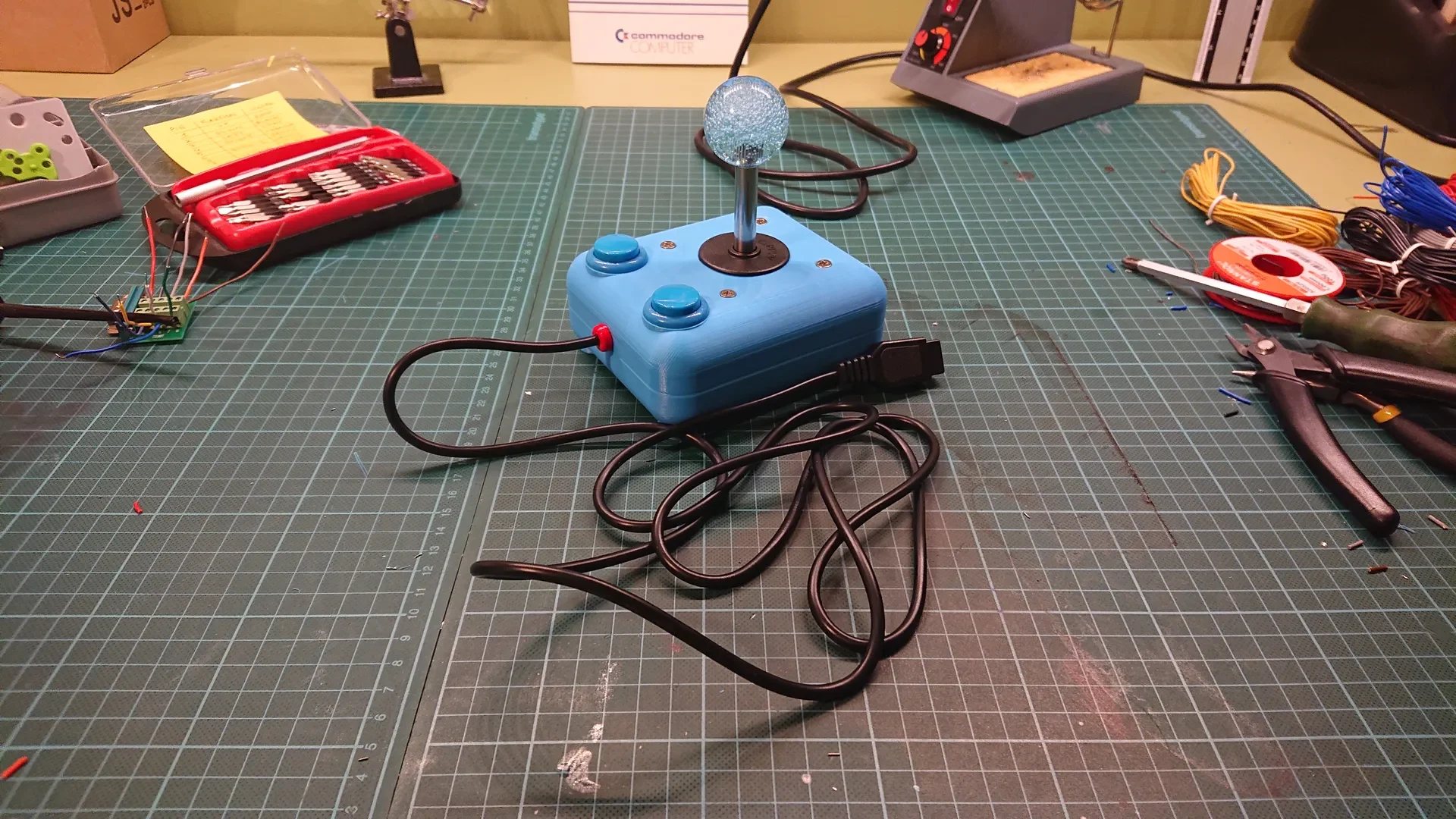

Кишки готовы к аркадным частям. Единственная деталь, которую может быть сложно найти, — это удлинительный кабель джойстика для компьютеров Commodore/Atari.

Версия 2

Добавлена упрощенная нижняя оболочка.

Версия 3

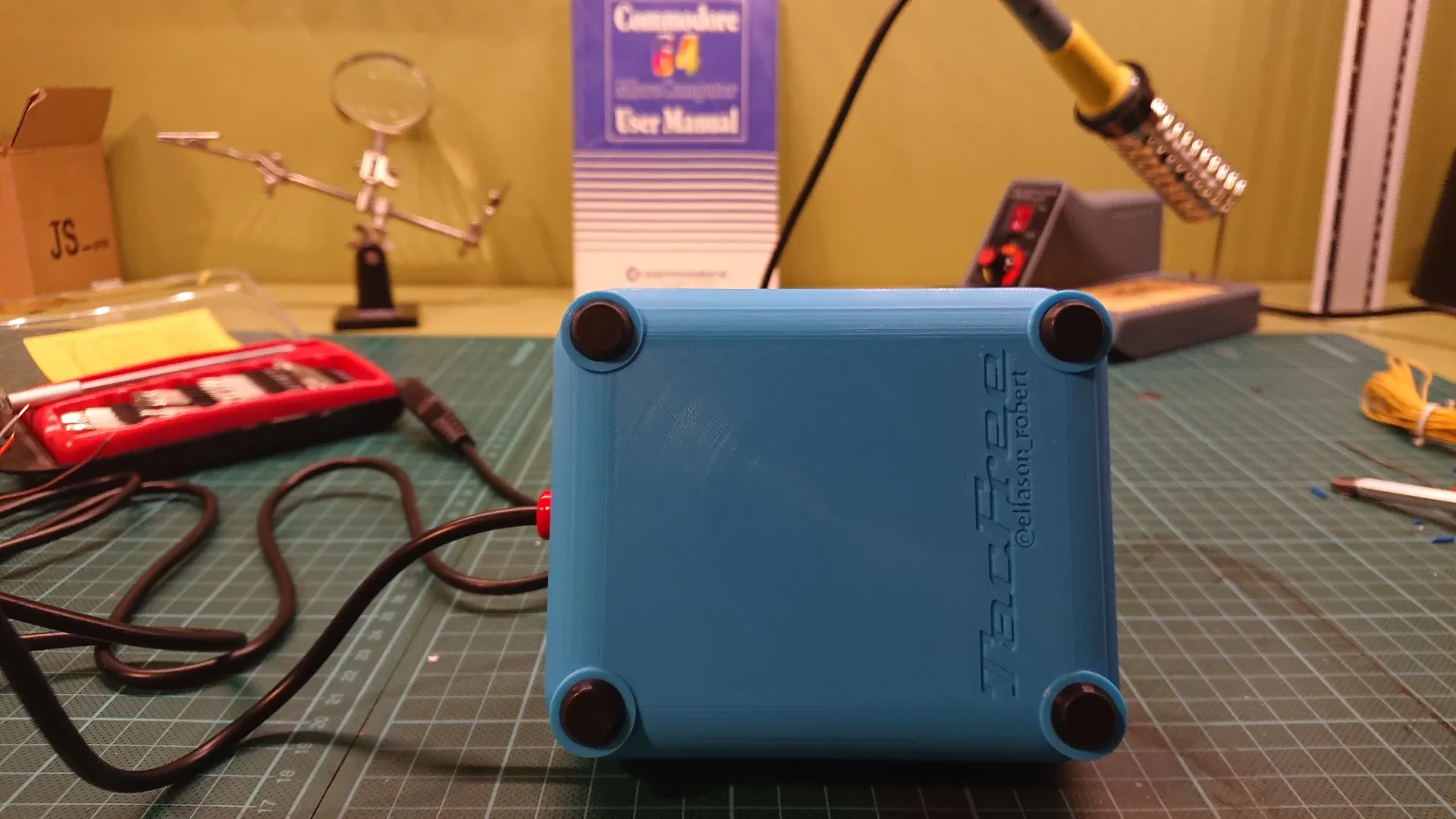

Добавлен нижний корпус с местом для электроники �� люком, который может закрывать любые кнопки или переключатели, которые вы захотите добавить.

Распечатать инструкции

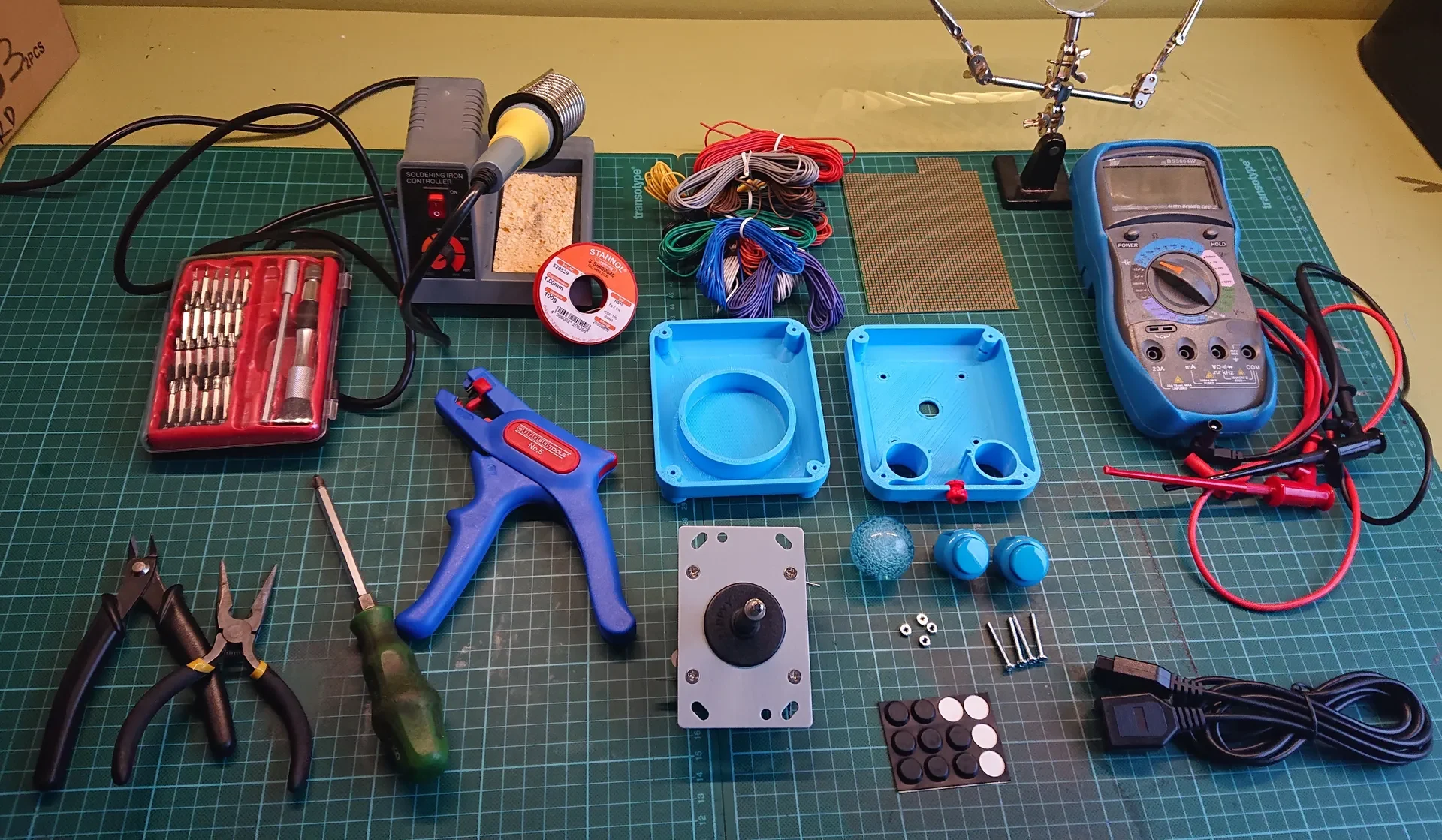

спецификация

1 аркадный джойстик Zippyy JS3-1
1 шарик с резьбой M6 для джойстика
2 аркадные кнопки SanStar PB8 24x30 мм или аналогичные
1 удлинительный кабель джойстика для 9-контактного разъема DIN
4 гайки M3
4 винта M3x25 мм
Резиновые ножки 4 x 6 мм (опционально)
Перфборд
Разноцветные кабели

Сборка

Я напечатал корпус из 3DPrima Easy Print PLA, а втулку — из 3DPrima Select Flex.

Подготовка оболочки

Вставьте гайки М3 в карманы в верхней части корпуса. Два сзади и два в гнездах внутри отверстий для кнопок.
Если их трудно найти, проверьте карман на предмет случайной нити.
Проверьте, подходит ли втулка к выемке между кнопками, при необходимости отрегулируйте.

Подготовка кабеля

Снимите штекерный конец (тот, у которого видны контакты внутри гнезда) от кабеля, оставьте несколько см кабеля на случай, если вы захотите испол��зовать его повторно позже.

Наденьте втулку на кабель, закругленный конец должен быть обращен к гнездовому разъему.

Снимите примерно 4-5 см резинового покрытия. Удалите все торчащие нити или экранирование.

Завяжите простой узел на кабеле чуть ниже того места, где вы его закрутили. Это необходимо для снятия натяжения паяных соединений.
Зачистите концы оголенных проводов. Возможно, вы захотите залужить их, но мне было трудно придать им такую ​​форму, чтобы они легко скользили по перфорированной плите.

Вырежьте кусок картона размером примерно 25х20 мм. Он должен плотно входить в гнездо между кнопками в верхней половине корпуса.

Теперь нам нужно сопоставить цвет выводов с номером контакта, чтобы позже можно было подключить их к нужному переключателю.
Я использовал мультиметр в режиме непрерывности, чтобы проверить, какой контакт соответствует какому цвету, но вы можете использовать батарею, светодиод и какой-нибудь крепежный провод.

Когда вы закончите, у вас должна получиться таблица, как показано ниже. Я нашел, что делает каждый вывод, в руководстве пользователя C=64, раньше некоторые вещи были лучше!

Контакт Функция Цвет
1 вверх красный
2 Вниз Черный
3 левый серый
4 правый оранжевый
5 Коричневый
6 Кнопка 1 Зеленый
7 Белый
8 Земляной Синий
9 Кнопка 2 Желтая

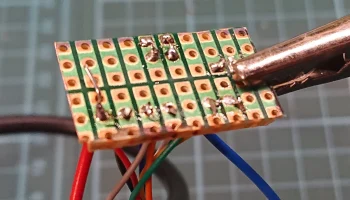

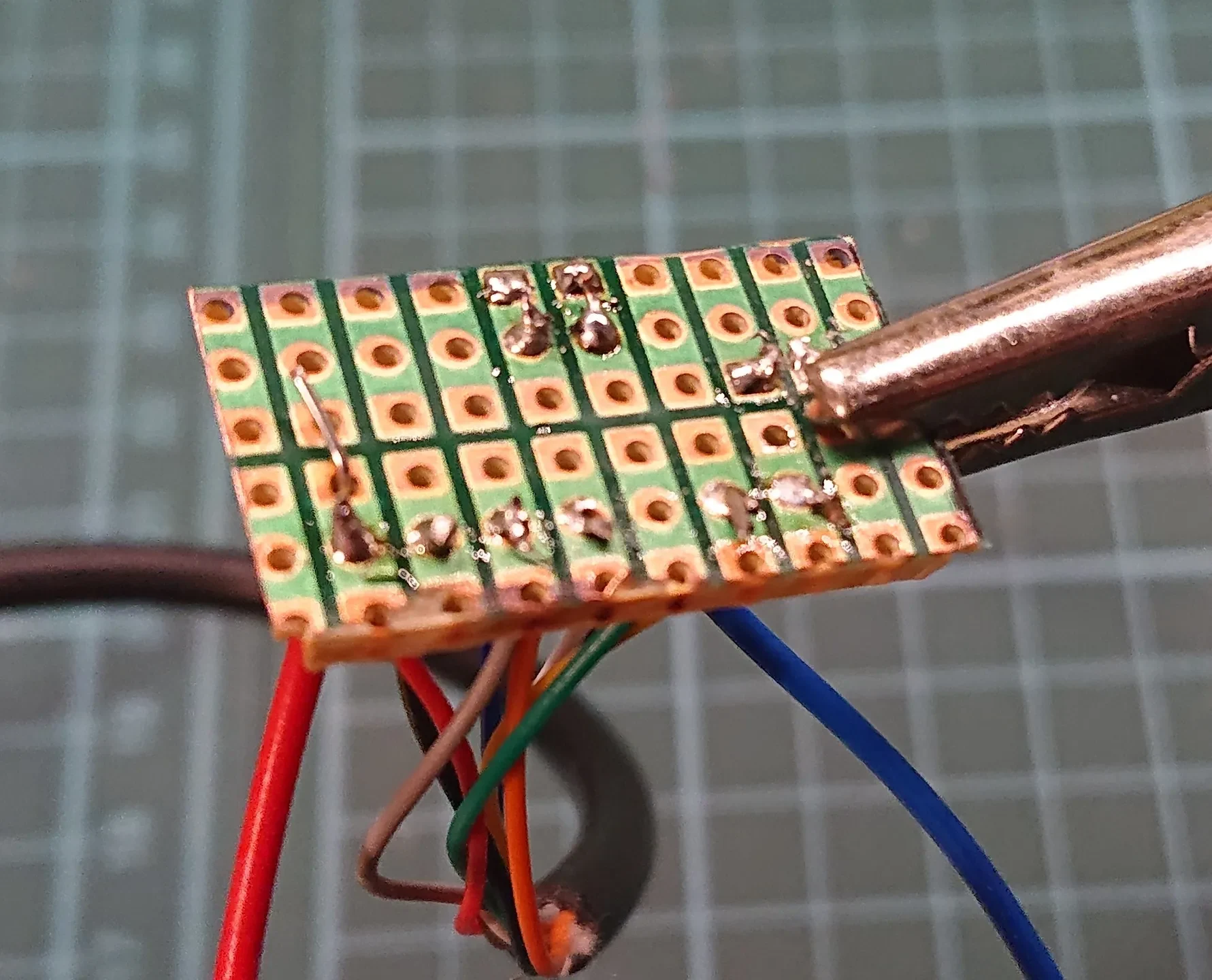

Припаяйте каждый вывод к плате, даже тот, который ничего не делает.

Подготовка палки

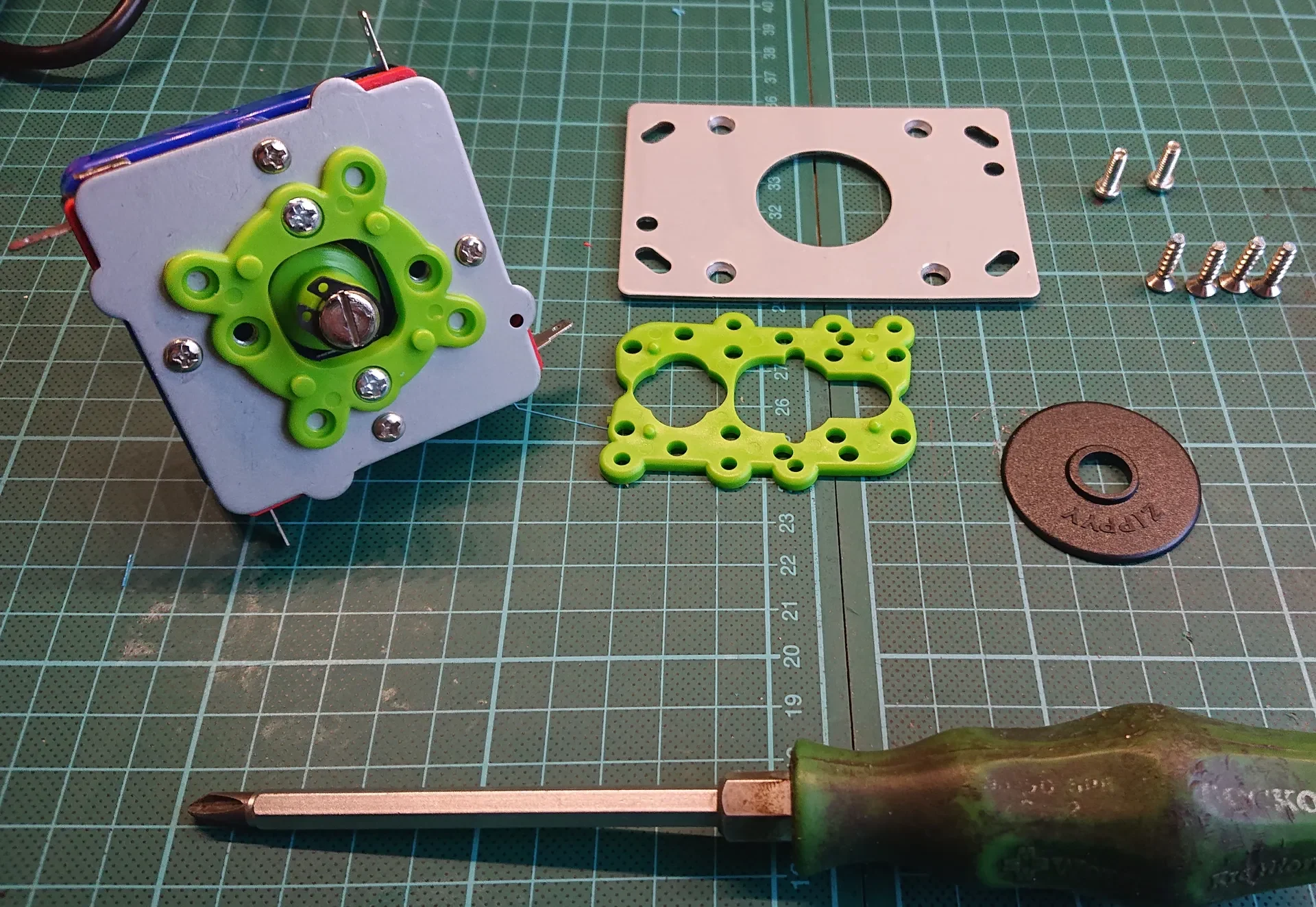

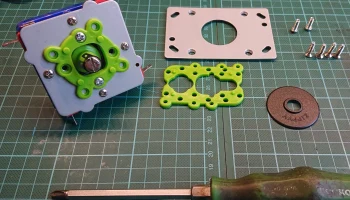

Снимите металлическую монтажную пластину и пластиковый защитный диск. Сохраните винты на будущее.

Снимите зеленую пластиковую пластину в нижней части палочки. Он используется для ограничения движения и нам не понадобится.
Посмотрите на свою таблицу и определите, какой цвет является основным. Используйте провод одного цвета для подключения одной клеммы ко всем четырем переключателям, я использовал ту, которая направлена ​​прямо. Оставьте достаточно провода, чтобы позже подключиться к перфорированной плате. Будьте щедры, вы всегда можете сократить его позже.

Выберите одно направление вверх, я использовал сторону с напечатанным логотипом. Для каждого переключателя отметьте направление его срабатывания. Однако это наоборот. Поэтому, если вы нажмете ручку вверх, сработает переключатель, обращенный к вам. Левое есть правое и наоборот.
Для каждого направления найдите цвет его провода в таблице, подсоедините соответствующий провод и убедитесь, что его длина не менее длины заземляющего провода.

Подготовка кнопок

Припаяйте заземляющий провод и провод, цвет которого соответствует кнопкам в таблице. Если вам не нужна поддержка двух кнопок. Используйте кнопку одного цвета.

Окончательная сборка

Вставьте палку и закрепите ее отложенными винтами. Возможно, вам придется согнуть немного выступающие клеммы. Убедитесь, что верх обращен вверх!

Вставьте кнопки, отследите, какая из них B1 и B2.

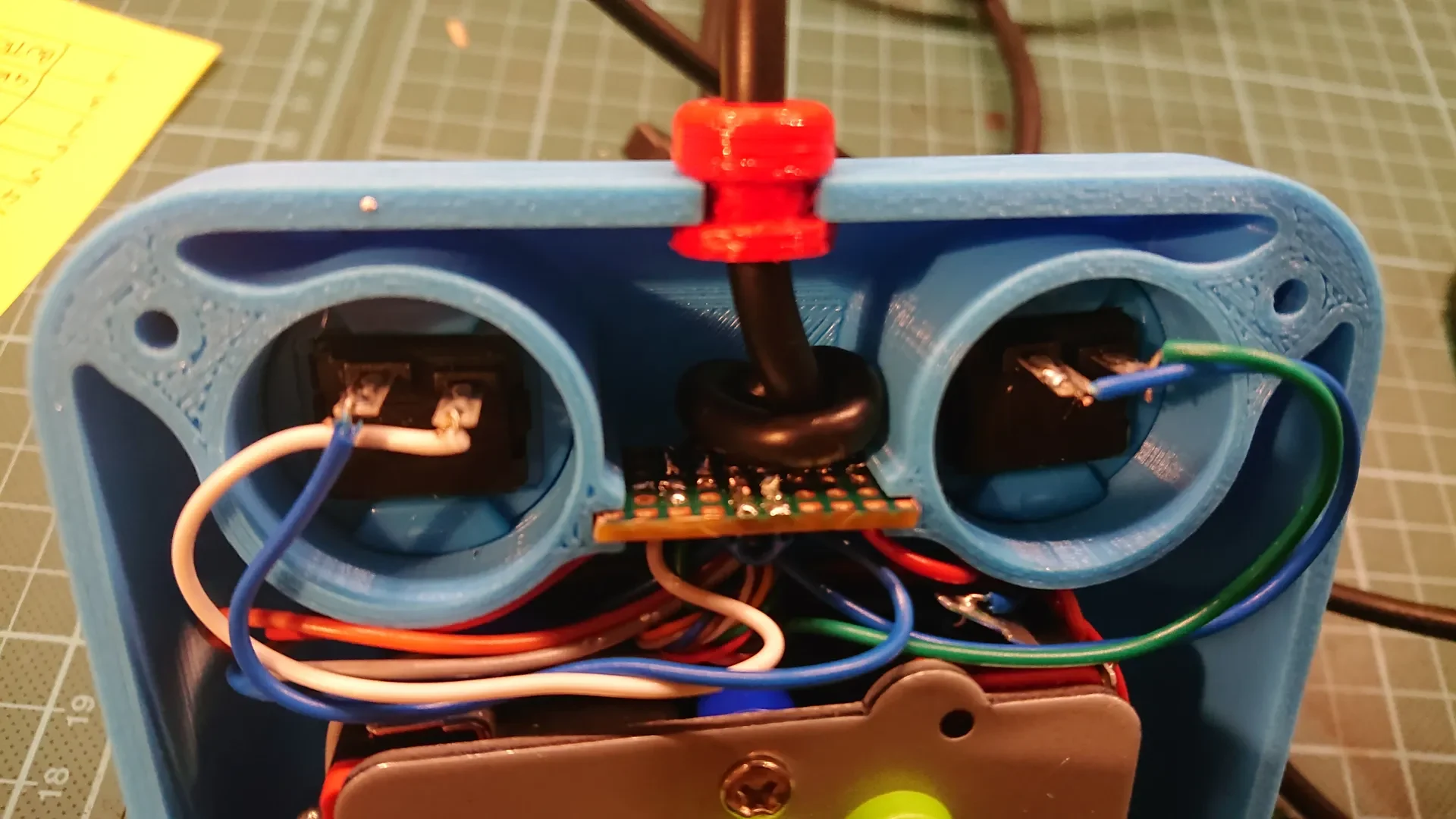

Вставьте кабель, установите втулку. Припаяйте соединения переключателей к соответствующим цветам на перфорированной плате. Убедитесь, что все заземления соединены вместе. Проверьте все соединения, как вы это делали при сопоставлении цветов.

Теперь все
