KKP 2.0 - Вертикальный корпус для ПК mini ITX......

Об этом случае:

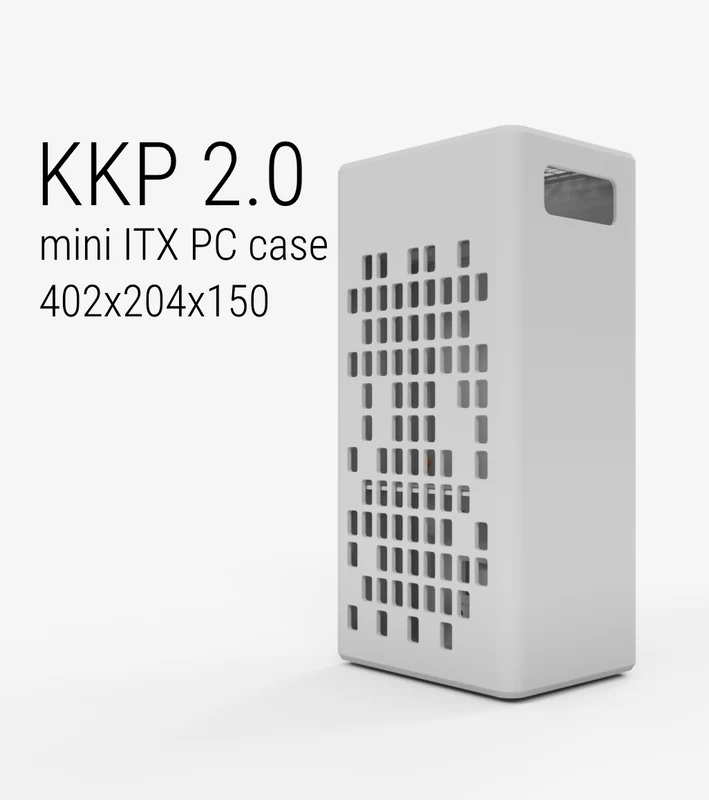

Размеры корпуса в собранном виде: 402 мм (В) × 204 мм (Г) × 150 мм (Ш).

Кейс оснащен встроенными ручками для переноски.

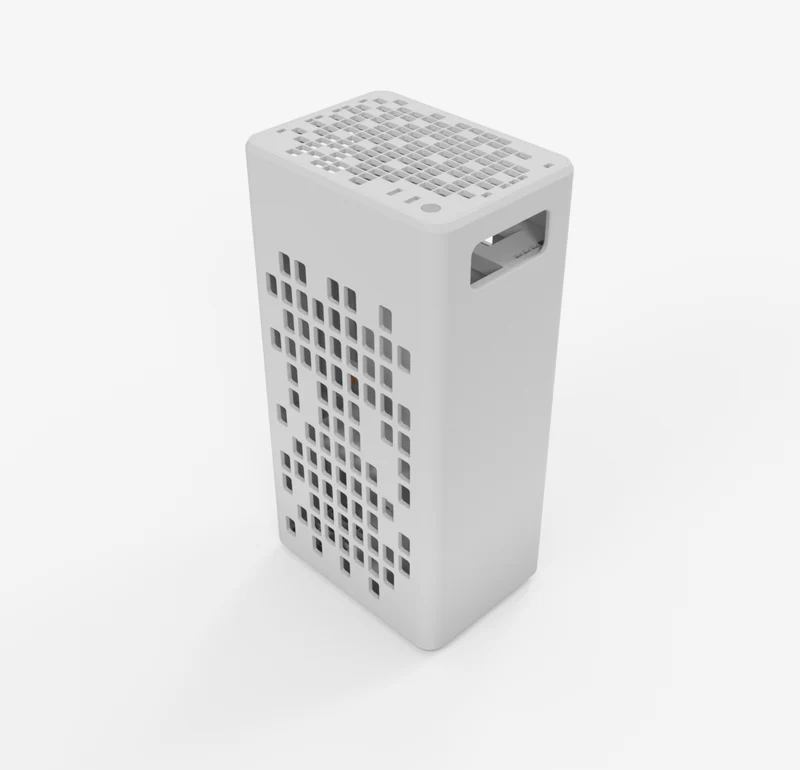

Верхняя вентиляционная решетка крепится четырьмя цилиндрическими магнитами.

Внешняя оболочка сдвигается вверх, обеспечивая легкий доступ к внутренним компонентам.

Все 3D-модели оптимизированы для печати с минимальной поддержкой или без нее.

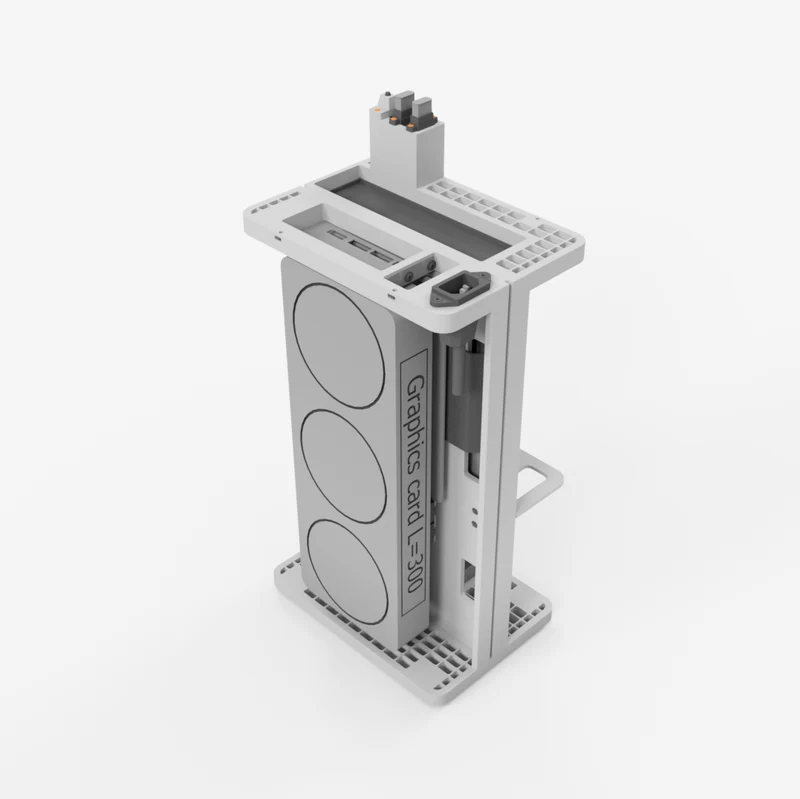

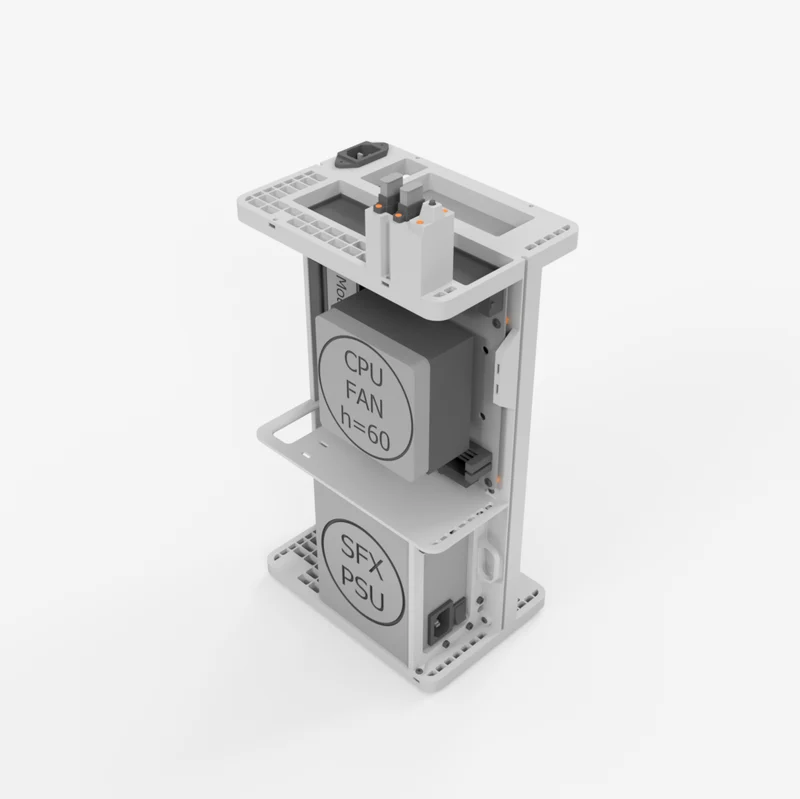

Поддерживает двухслотовые графические процессоры высотой до 300 мм и процессорные кулеры высотой до 60 мм.

Что нового?

Полностью переработанный корпус.

Кнопка питания на верхней панели.

Два USB-порта на верхней панели.

Добавлена поддержка установки 2,5-дюймового SSD-накопителя.

Вот небольшая демонстрация открытия корпуса:

Мои компоненты:

Процессор: Райзен 5 5600

Кулер для процессора: ID-COOLING IS-47-XT Белый

Материнская плата: GIGABYTE B450 I AORUS PRO WIFI (AM4)

Видеокарта: MSI GeForce GTX 1660 Ti Gaming X

Блок питания: Thermaltake SFX 550 Вт.

Твердотельный накопитель (M.2): Transcend MTE110S 512 ГБ

Твердотельный накопитель (2,5 дюйма): Samsung CM871a 256 ГБ

Стандартные компоненты, которые вам понадобятся:

Компонент

Кол-во


Цилиндрические магниты 4x2

8

Винт DIN 912 M3x8

11

Винт DIN 7380-2 M3x5

2

Винт DIN 7991 M3x8

2

Винт DIN 7380 M3x8

10

Гайка DIN 934 М3

20

Винты для материнской платы

6

Винты для SSD-накопителя 2,5 дюйма

4

Опорные винты M3x6+6

6

Саморез с плоской головкой М2,5х12

4

Саморез с плоской головкой М2х10

9

Силиконовый суппорт d=15

4

Кнопка (ТНТ) 6х6х15

1

Райзер-кабель 180° (длина 250-300 мм)

1

Кабель питания C14-C13 (длина 600 мм)

1

USB-порты на передней панели (длина 600 мм)

1

Печать

Рекомендуется печатать все детали с помощью PETG.

Все детали были напечатаны на принтере BambuLab P1S Combo.

Для печати всех деталей понадобится около 1,5 кг нити.

Настройки печати:

Высота слоя: 0,3 мм

Заполнение: 50%

Имя файла

Описание

Поддержка

Внутренние поля

Кол-во

А1

Центральная часть №1

Нет

Нет

1

А2

Центральная часть №2

Нет

Нет

1

А3

Кронштейн кнопки питания

Нет

Нет

1

А4

Держатель кнопки питания

Да

Нет

1

Б1

Раковина №1

Да

Да

1

Б2

Раковина №2

Нет

Да

1

Б3

Верхняя крышка

Нет

Нет

1

Б4

Кепка на пуговицах

Нет

Нет

1

Б5

Кронштейн блока питания

Да

Нет

1

Б6

Крепление SSD

Нет

Нет

1

С1

Плоский штифт

Нет

Нет

10

С2

Плоский штифт

Нет

Нет

3

P.S. KKP означает Какапо — редкий и находящийся под угрозой исчезновения вид попугаев, обитающий на нескольких островах Новой Зеландии. Они невероятно милые.
