Адаптеры для инструментов Shop-Vac для шланга 2½ дюйма

Другие адаптеры этой серии:

Shop-Vac 1¼" с фиксирующимся концом на нефиксирующийся конец

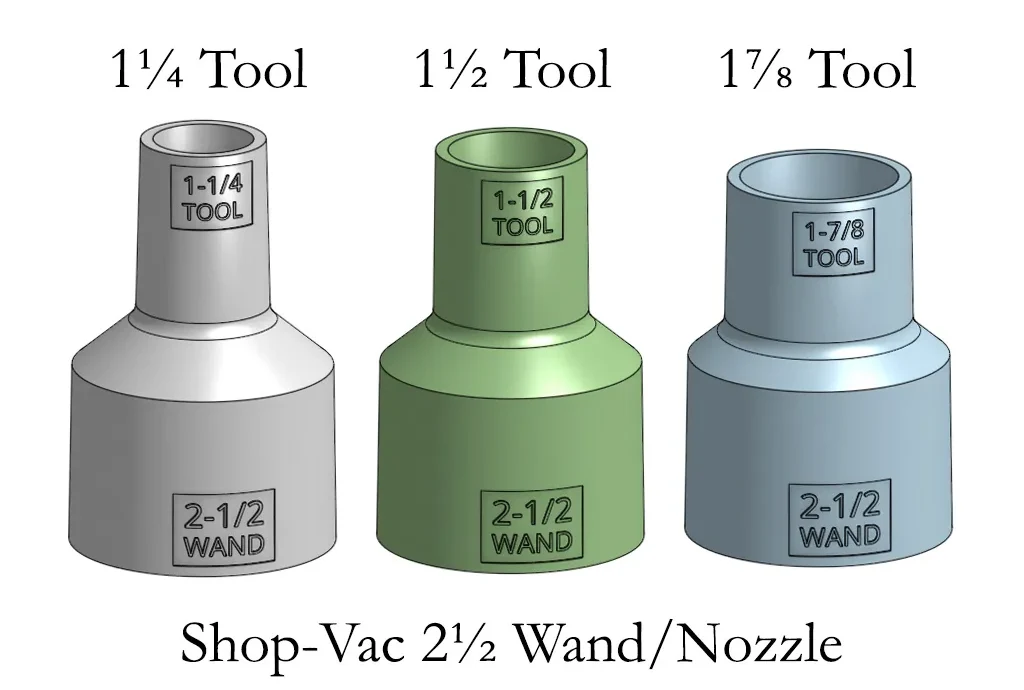

Эти адаптеры предназначены для использования с насадкой/насадкой Shop-Vac и позволяют использовать инструменты других диаметров. Подгонка должна быть точной. Заметна даже разница в 0,1 мм, а 0,2 мм — это разница между хорошей посадкой и неудобно тугой или свободной посадкой.

Я обн��ружил, что независимо от того, печатаю ли я из PLA, PETG или ABS, конусы адаптера сжимаются. ABS, конечно, сжался больше, но, к моему удивлению, даже PLA и PETG не сохранили свои размеры. Что еще хуже, усадка была неравномерной, она зависела от толщины стенки и диаметра конуса.

Это кошмарный сценарий. Добавьте к этой смеси различные нити и принтеры, и вы получите непредсказуемый окончательный размер в ситуации, когда даже небольшое изменение имеет значение.

Обычно вы можете сделать часть больше или меньше в срезе, используя масштабирование, или сделать ее тоньше или толще, используя компенсацию горизонтального размера, также известную как компенсация размера XY. Но такой подход может не работать с этими адаптерами: вы можете оказаться в ситуации, когда на конце насадки требуется компенсация одного размера, а на конце инструмента — на другом.

Сначала распечатайте адаптер, стараясь не перегревать его (не выбирайте более высокие температуры, чем необходимо). Используйте вентилятор. PLA лучше всего работает со 100% вентилятором; PETG выдерживает ~25%; ABS выдерживает ~10%.

Хорошо ли оно подходит? Если да, то мы закончили. Если нет, вы можете перейти по ссылке CAD и использовать конфигурации, чтобы немного отрегули��овать диаметры. Для этого вам не нужно знать САПР, вам нужно только выбрать значения из уже определенных конфигураций.

Вот как это работает. Перейдите по ссылке на Onshape в конце этой страницы. Все переходники на этой странице являются переходниками, поскольку диаметр инструмента меньше диаметра зонда. Нажмите вкладку «Редуцирующие адаптеры» внизу. Теперь посмотрите в верхний левый угол экрана, где написано «Конфигурации». Это списки и флажки, которые изменяют деталь. Если панель «Функции» частично перекрывает их, поместите мышь поверх панели «Функции», пока указатель мыши не изменится на значок «слайд», и перетащите панель «Функции» немного вниз. Таким образом, вы сможете увидеть все предварительно определенные конфигурации, возможные для этой части. В частности, вы сможете увидеть следующие конфигурации:

Переходник — выберите тот, который вам нужен, например от 2½ до 1¼ дюйма.

Отрегулируйте конец палочки: чем больше число, тем свободнее прилегает конец палочки.

Отрегулируйте конец инструмента: чем больше число, тем плотнее прилегает конец инструмента.

Ярлыки — установите флажок, если хотите, чтобы ярлыки

Для моделей, которые я загрузил здесь,

Переходник = от 2½ дюйма до 1¼ дюйма, от 2½ дюйма до 1½ дюйма или от 2½ дюйма до 1⅞ дюйма.

Отрегулируйте конец палочки = 0,0 мм

Отрегулируйте конец инструмента = 0,0 мм

Ярлыки=да

Это не означает, что загруженные мной модели соответствуют размеру. Это просто означает, что усадка PLA, которую я испытал, уже заложена в размеры модели. Усадка PETG должна быть аналогичной. Однако, если ваш материал или принтер ведет себя иначе, чем мой, эти адаптеры не подойдут, и вам нужно будет перейти в Onshape и выбрать ненулевые значения для «Регулировка конца палочки» и «Регулировка конца инструмента». Отрицательные числа уменьшат диаметры, положительные — увеличат. Для ABS ожидайте регулировки +0,2 мм для диаметра палочки и 0,0 мм для диаметра инструмента.

Чтобы экспортировать модель из Onshape, сначала установите все необходимые конфигурации. Затем щелкните правой кнопкой мыши вкладку «Редуцирующие адаптеры» и выберите «Экспорт...». Выберите «Формат: STL», «Формат STL: двоичный», «Единицы измерения: миллиметры», «Разрешение: высокое».

Возможно, потребуется несколько попыток, чт��бы они подошли идеально.

Рекомендации по печати

Периметры

Для сопла диаметром 0,4 мм я предлагаю установить счетчик периметров равным четырем (таким образом вы запрашиваете четыре внутренних и четыре внешних периметра, всего восемь). Хотя толщина стенки адаптера варьируется от 2,2 мм до 2,8 мм и составляет менее восьми периметров по 0,4 мм каждый, установка счетчика периметров на четыре не повредит, и в Simplify 3D v.4.x это имело значение между наличием незаполненного
