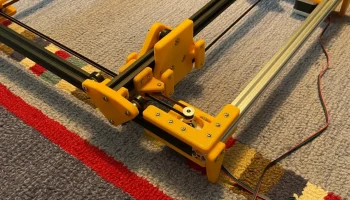

Лазерный гравер/система движения EZengrave coreXY...........

Работа еще продолжается, может что-то изменится

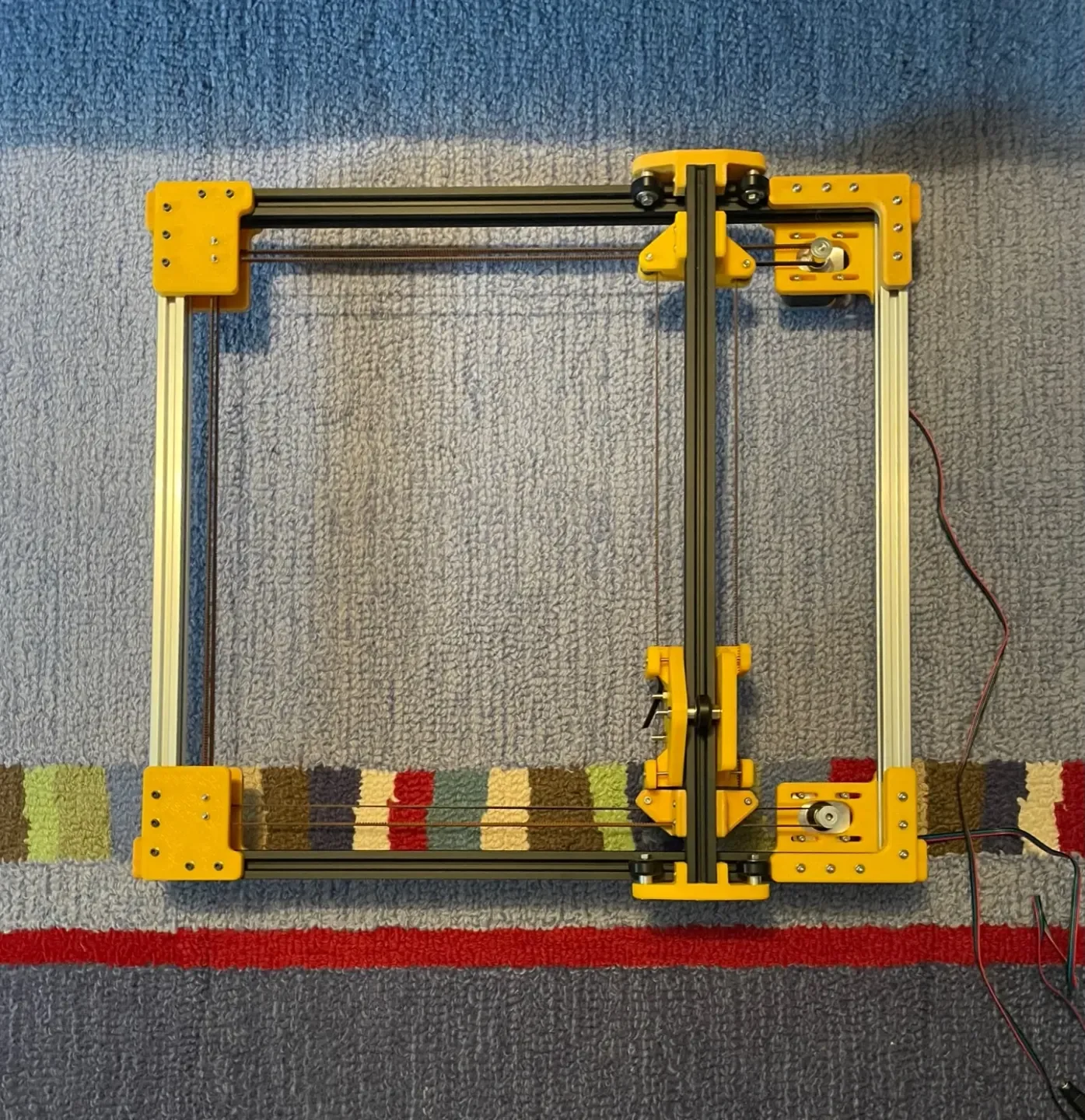

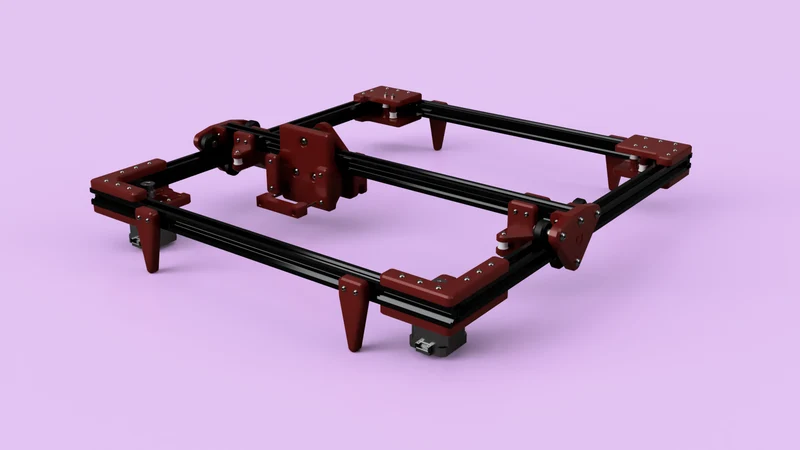

Я собираю лазерный гравер на школьный грант, и вот моя конструкция!

Особенности:

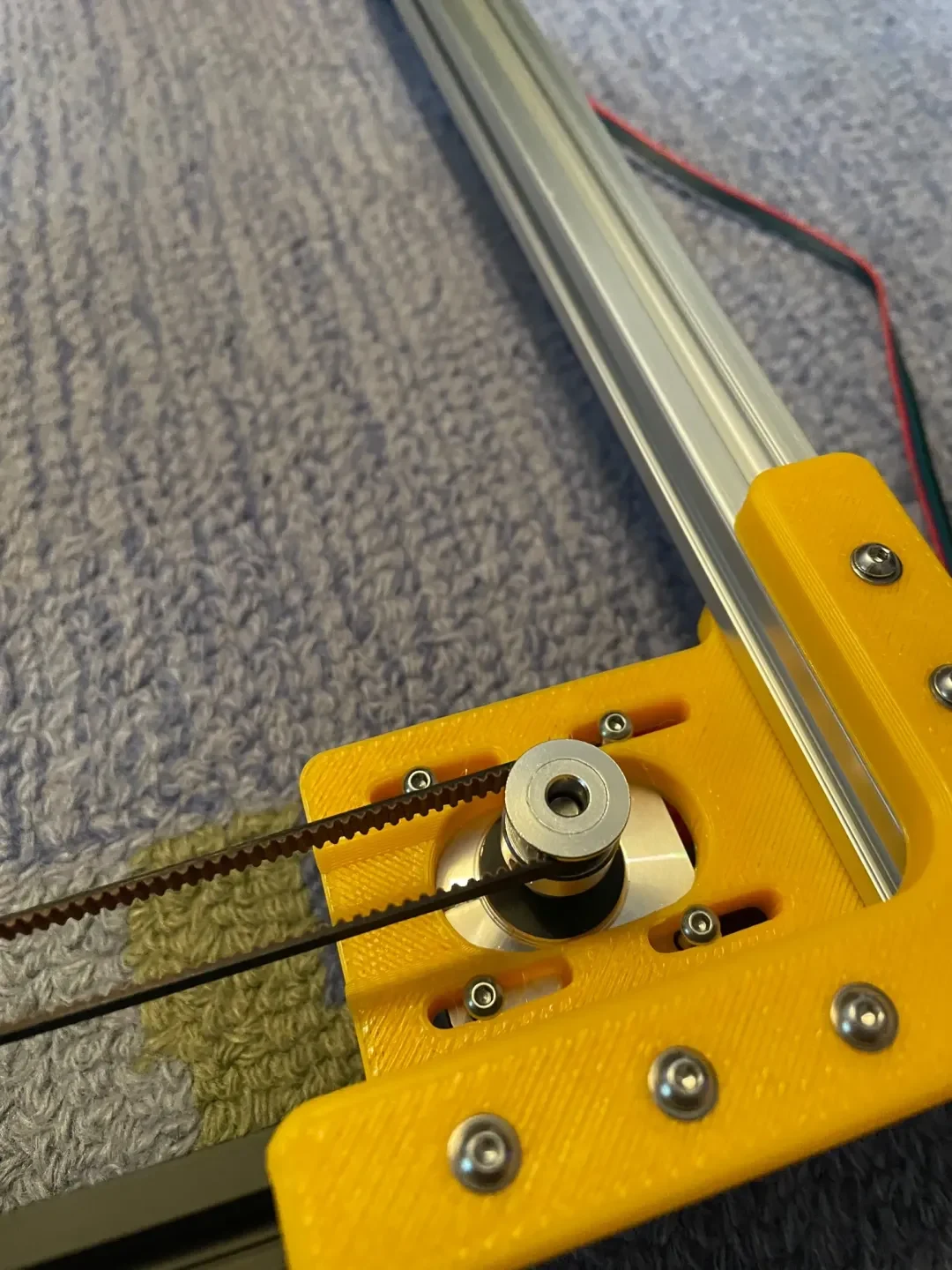

ядроXY
Зона резки 270 мм * 270 мм.
совместим со всеми лазерами 40*40 мм (я использую лазер мощностью 5 Вт)
Работает на Arduino UNO с экраном ЧПУ и драйверами drv8825.
Прост��я регулировка фокуса
Около 400 долларов за все и около 1 катушки PETG.
Все детали печатаются без поддержек.
Может достичь 8-битной скоростной стены Arduino

Список материалов:

2x Нема 17
16 подшипников f623zz
2 шкива GT2, 6 мм, 20 зубьев, диаметр 5 м
ремень GT2 5 м 6 мм
Ассортимент винтов М5.
Ассортимент винтов М3
м2 Т-образные гайки
3x 500 мм, 2020 v-образный паз
2x500 мм, Т-образный паз 2020 г.
V-колеса
Эксцентриковая гайка/проставки для V-образных колес толщиной 6 мм.
Лазер 40*40 мм (я использую мощность 5 Вт, но подойдет все, в зависимости от вашего бюджета)
Блок питания 12 В при 6 А
Ардуино УНО
Щит Arduino UNO с ЧПУ
2 драйвера drv8825
Мини макетная доска

На данный момент у меня нет никаких инструкций или документации, кроме дизайна, но как только я доведу этот проект до совершенства, я займусь документацией.
