Рулевое колесо MY1016 FFB

Отказ от ответственности: я больше не работаю над этим проектом и не поддерживаю его. Если вы ищете высококачественное современное решение с прямым приводом, я настоятельно рекомендую попробовать FFBeast: https://ffbeast.github.io/
Рулевое колесо с силовой обратной связью своими руками

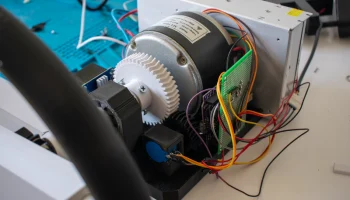

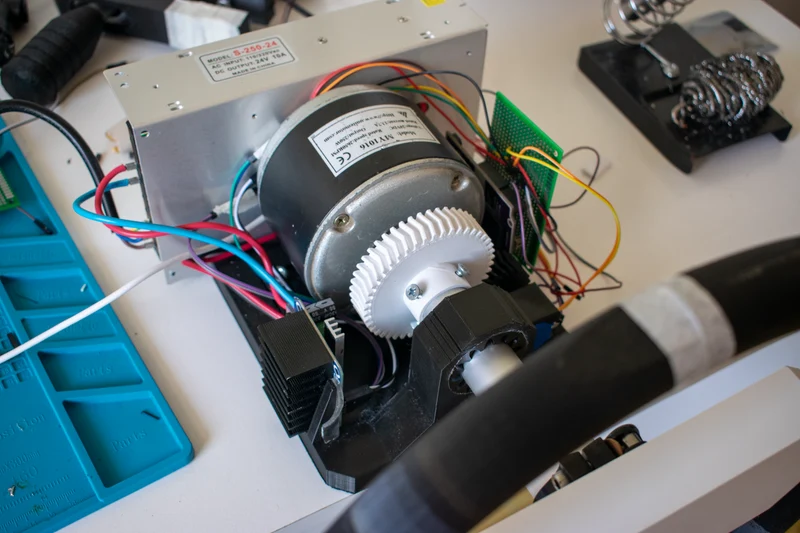

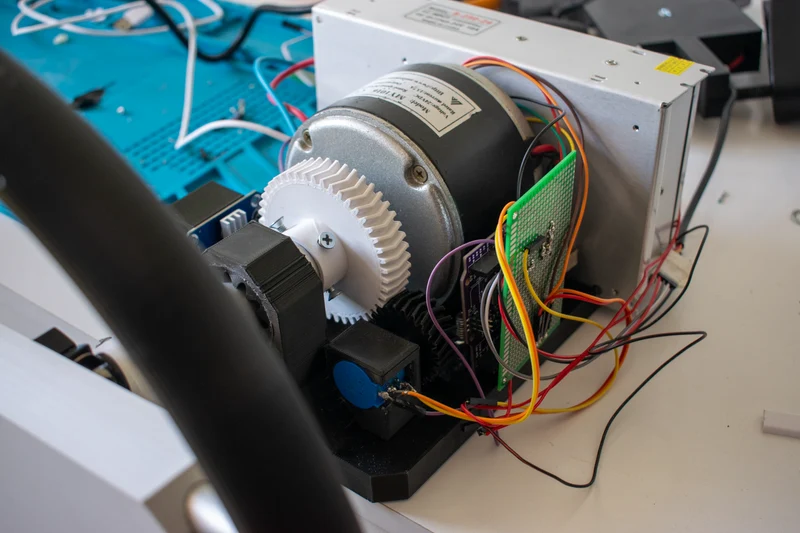

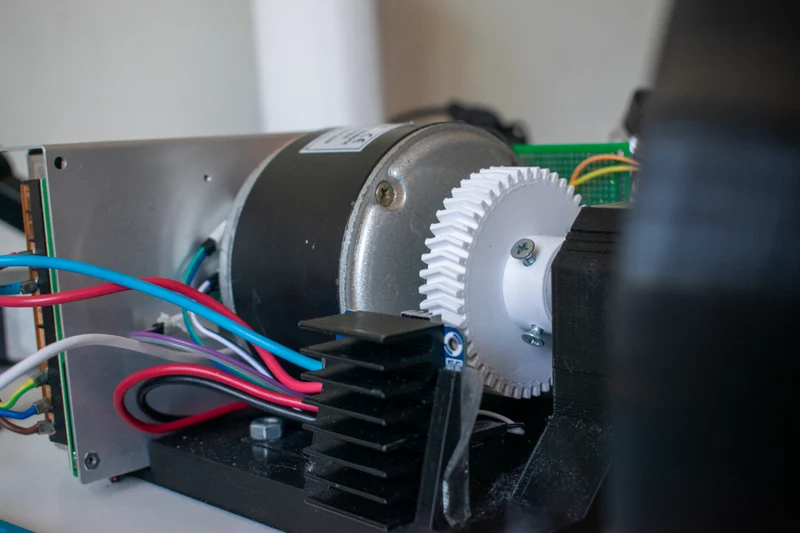

Это специально изготовленное рулевое колесо с силовой обратной связью, в котором используются доступные детали и простая электроника. Он предназначен д��я тех, кто хочет создать функциональную гоночную установку без больших затрат. Ниже я предоставил 3D-файлы, спецификацию материалов и рекомендуемые настройки печати, чтобы сделать сборку максимально гладкой.

Настройка программного обеспечения:

В качестве программного обеспечения я использовал vJoyIOFeederWithFFB, который обеспечивает функцию обратной связи по усилию через vJoy. Это решение с открытым исходным кодом, которое хорошо интегрируется с Arduino, позволяя вам получать оперативную обратную связь во время гонок. Обязательно ознакомьтесь с проектной документацией, чтобы получить инструкции по настройке, поскольку они помогут вам настроить конфигурацию для сборки своими руками.

Спецификация материалов:

Двигатель: MY1016 (24 В, 250 Вт)

Микроконтроллер: Arduino Uno (я использовал Maker Uno, который у меня валялся)

Драйвер двигателя: BTS7960

10-оборотный потенциометр: я использовал 3590S-2-103L.

Источник питания: 24 В, 250 Вт

Рулевая колонка: 1-дюймовая алюминиевая трубка

Разное оборудование: 4 ¼-дюймовых болта и гайки, проводка, разъемы и т. д.

Для самого руля вам понадобится несколько отрезков 5/8-дюймовой алюминиевой трубки.

Настройки 3D-печати:

Материал: ПЛА+

Высота слоя: 0,28 мм

Процент заполнения: 15% (адаптивный кубический)

Поддерживает: Да

Толщина стены: 4 периметра

ДЕЛО:

Создайте зажим для основания, который можно распечатать на 3D-принтере.

Измените дизайн колес, чтобы они были более реалистичными и допускали кнопки и энкодеры.

Не стесняйтесь настраивать параметры в зависимости от возможностей вашего принтера, но это должно вас приблизить. После распечатки и сборки вы получите прочное, отзывчивое рулевое колесо с реалистичной обратной связью по усилию.

________________________________________________________________________________________________________________

Volante DIY с обратной связью по усилию

Это свободный полет с обратной связью по конструкции корпуса, с использованием доступных пьезоэлектрических элементов и электронной почты. Это задумано для того, чтобы построить функциональную установку без больших затрат. Продолжение включает в себя 3D-архивы, список материалов и настройки отпечатков, рекомендуемые для того, чтобы монтаж можно было выполнить больше.

Конфигурация программного обеспечения:

В программном обеспечении используйте vJoyIOFeederWithFFB, который обеспечивает функцию принудительной обратной связи по пути vJoy. Это решение по кодированию, которое будет интегрировано с Arduino, и позволит получить ответ на реалистичную боевую ситуацию в эти моменты. Обязательно просмотрите проектную документацию, чтобы получить инструкции по настройке, и вам понадобится помощь, чтобы построить ее своими руками.

Список материалов:

Двигатель: MY1016 (24 В, 250 Вт)

Микроконтроллер: Arduino Uno (вы используете Maker Uno, который доступен)

Драйвер двигателя: BTS7960

Мощность 10 вращений: Используйте 3590S-2-103L.

Питание: 24 В, 250 Вт.

Направление колонны: 1 алюминиевая трубка

Другие компоненты: 4 разъема и ¼ втулки, кабели, разъемы и ��. д.

Конфигурация 3D-отпечатка:

Материал: ПЛА+

Альтура де Капа: 0,28 мм

Porcentaje de Relleno: 15% (адаптативный кубик)

Сопортес: Си

Гросор де Паред: 4 периметра

Если вы можете свободно настраивать эти настройки, вы можете начать работу с возможностями вашего импрессора, но это может привести к неправильной настройке. Una vez impresas y ensambladas todas las piezas, tendras un робастный и отзывчивый, с реалистичным опытом обратной связи по силе.
