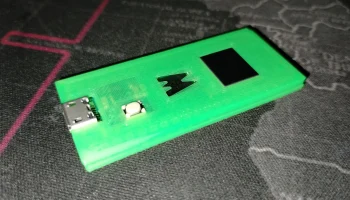

Тонкий чехол Pi PICO-W [ЗАКРЫВАЕТСЯ ВМЕСТЕ - без клея] (с...

Что это:

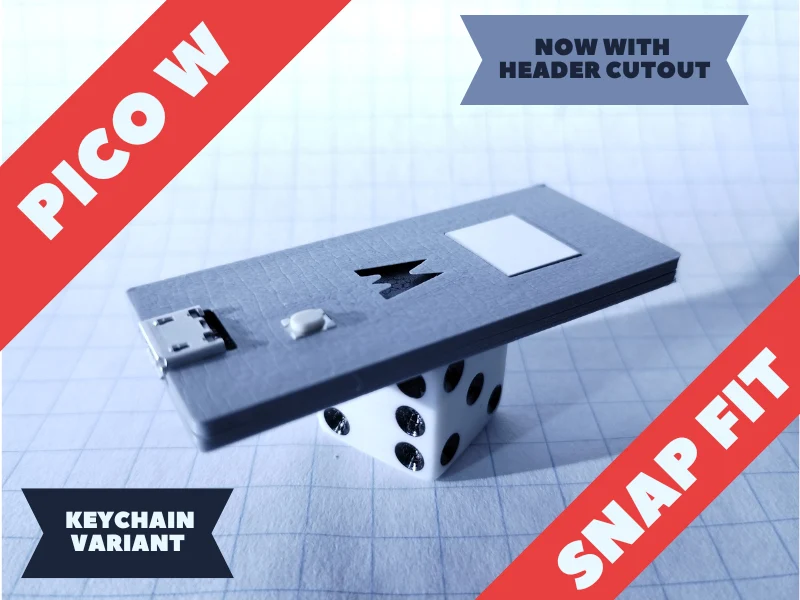

Это сверхтонкий корпус для микроконтроллера Raspberry Pi Pico W.

Дело складывается.

Никакого клея, никаких креплений. Деталь без клея была важна, потому что в любой момент вы могли захотеть вытащить ее из корпуса и поместить на макетную плату или подключить к проекту. Добавление застежек затруднит копирование.

На данный момент существует [ 3 ] версий.

Полностью закрытый корпус, без доступа к разъемам контактов.
Та же конструкция, но с вырезами под разъемы. Совместимость с макетной платой!
Вариант брелока (полностью закрытый).

Вырезы для разъемов контактов удаляют большую часть структуры, поэтому будьте осторожны при удалении ее с рабочей поверхности.

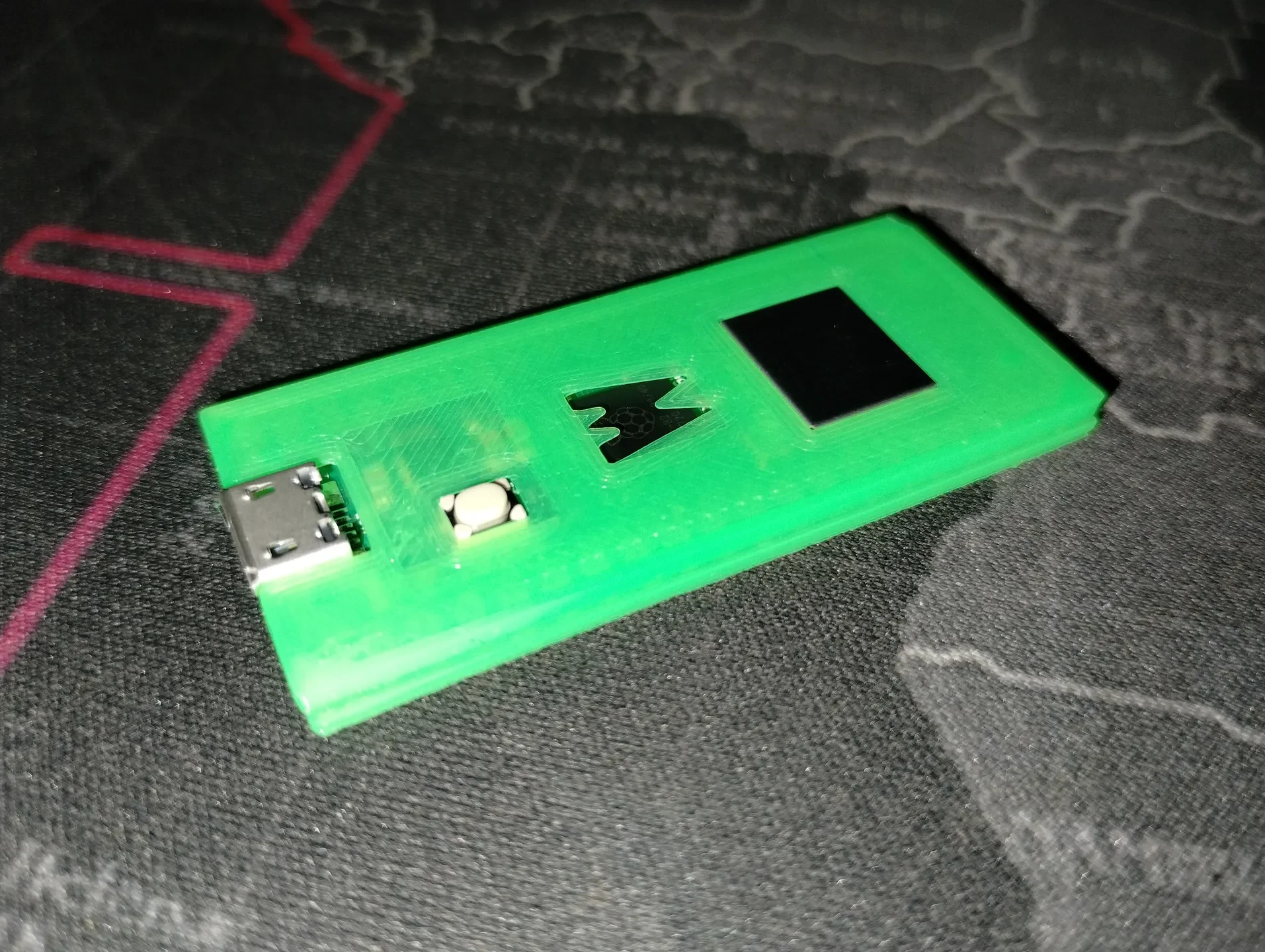

Стандарт:

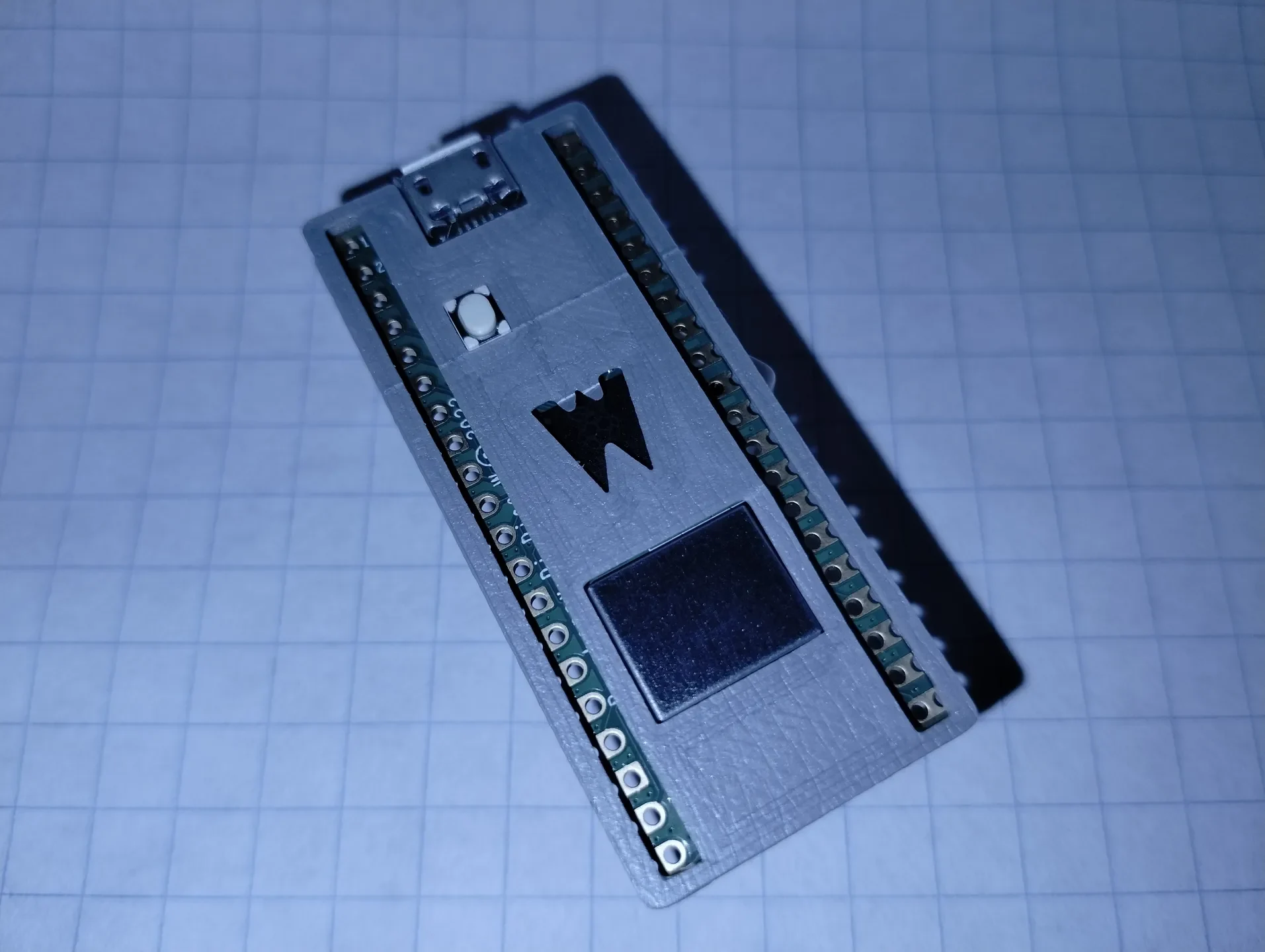

С вырезами в заголовке:

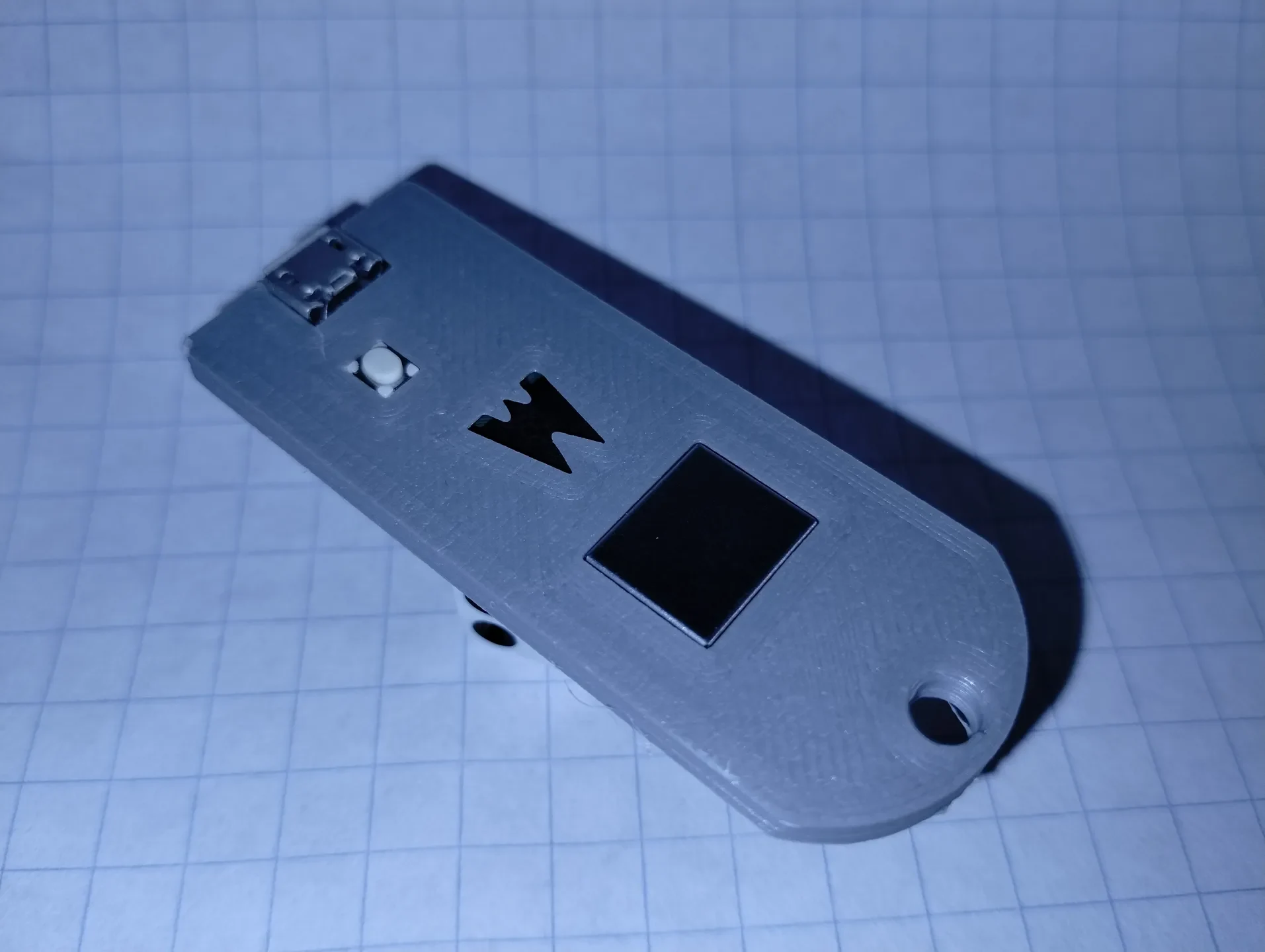

Брелок:

Почему:

Мне нравится экспериментировать с микросхемами за пределами макетной платы, и я считаю, что они просто болтаются без чехла, подвергая риску хрупкую кнопку сброса. Итак, я разработал тонкий чехол, который можно защелкнуть. Приклеить было бы проще, пока не захотелось вынуть его из футляра.

Раньше я использовал 8266 или ESP32 в качестве своего рода беспроводного адаптера с моим телефоном при диагностике определенного оборудования, использующего специальные беспроводные протоколы 2,4 ГГц, поэтому доступ к USB-порту — это все, что было необходимо. Наличие тонкого футляра позволяет мне положить его в сумку или карман, не опасаясь его повредить.

Как:

Это плотно прилегающий случай. Я не проектировал с большими допусками для работы с расстроенными принтерами, потому что я не могу компенсировать все варианты чрезмерного или недостаточного выдавливания принтера. Причина проста: чтобы он соединялся без клея и оставался тонким, необходимы более жесткие допуски.

Если у вас возникли проблемы с печатью, у меня есть руководство, которое поможет вам убедиться, что отпечатки соответствуют размерам.
https://www.printables.com/model/349967-get-precision-square-and-round-holes-every-time-gu

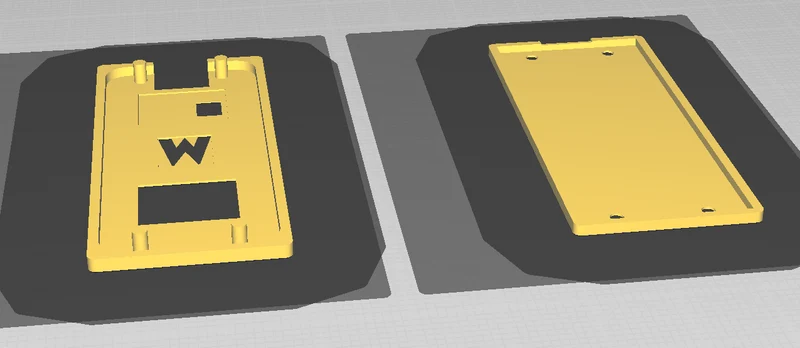

Верхнюю половину корпуса необходимо перевернуть в слайсере, чтобы она лежала плоской стороной вниз. У меня было ограниченное время, чтобы все настроить — возможно, я исправлю его ориентацию позже.

НАСТРОЙКИ ПЕЧАТИ:
Рекомендуется PLA (лучше работает с жестким PLA, чем с более гибким PLA+)
0,40 Сопло
ширина линии 0,40
0,20 высота строки
Сначала за пределами периметра
нет плота
нет опор

Я не рекомендую использовать мой файл gcode. Он настроен для моего модифицированного принтера. Его цель — предоставить информацию о предполагаемом ис��ользовании нити и времени печати.

Этот проект был выполнен с использованием FreeCAD.
