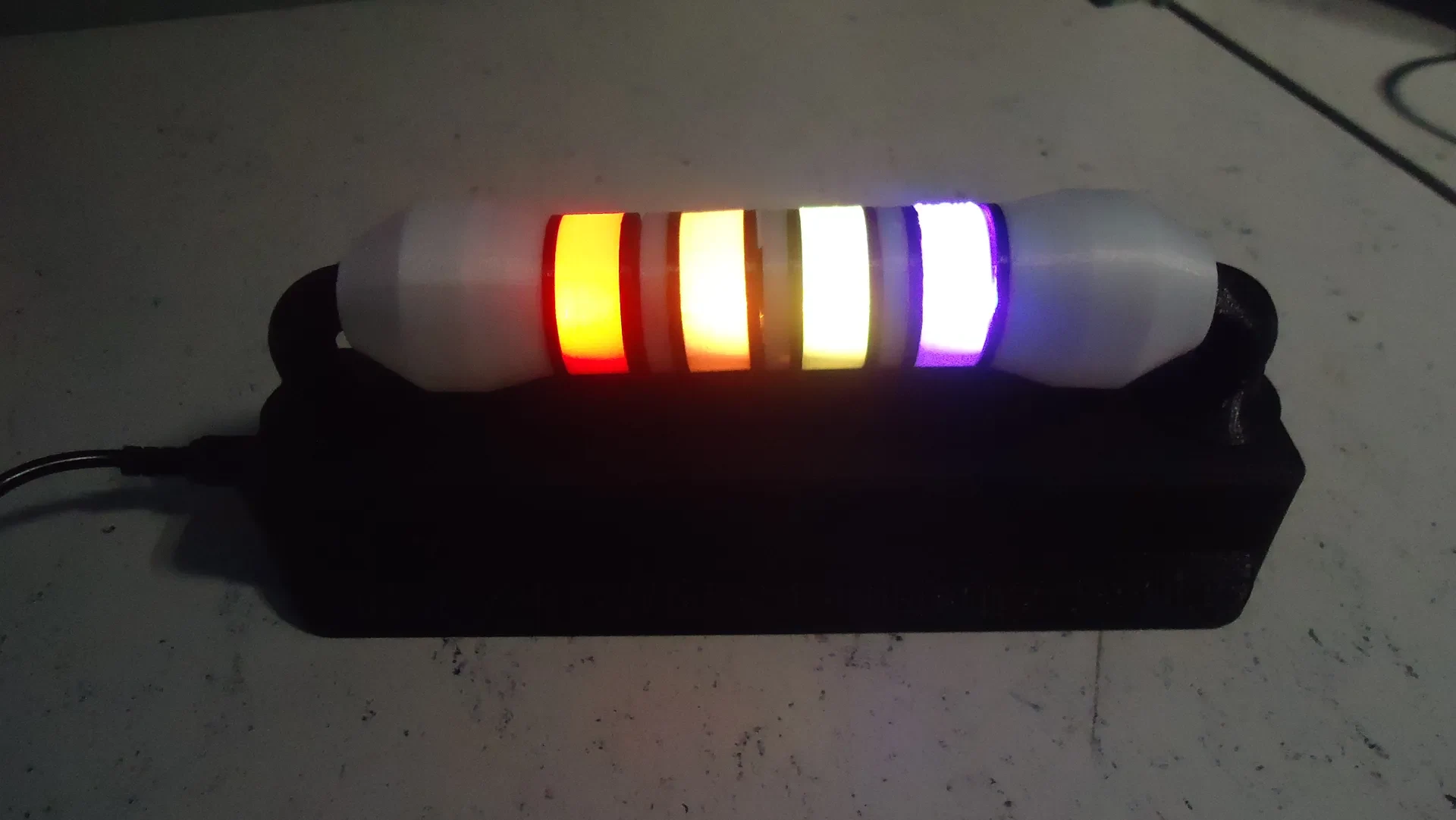

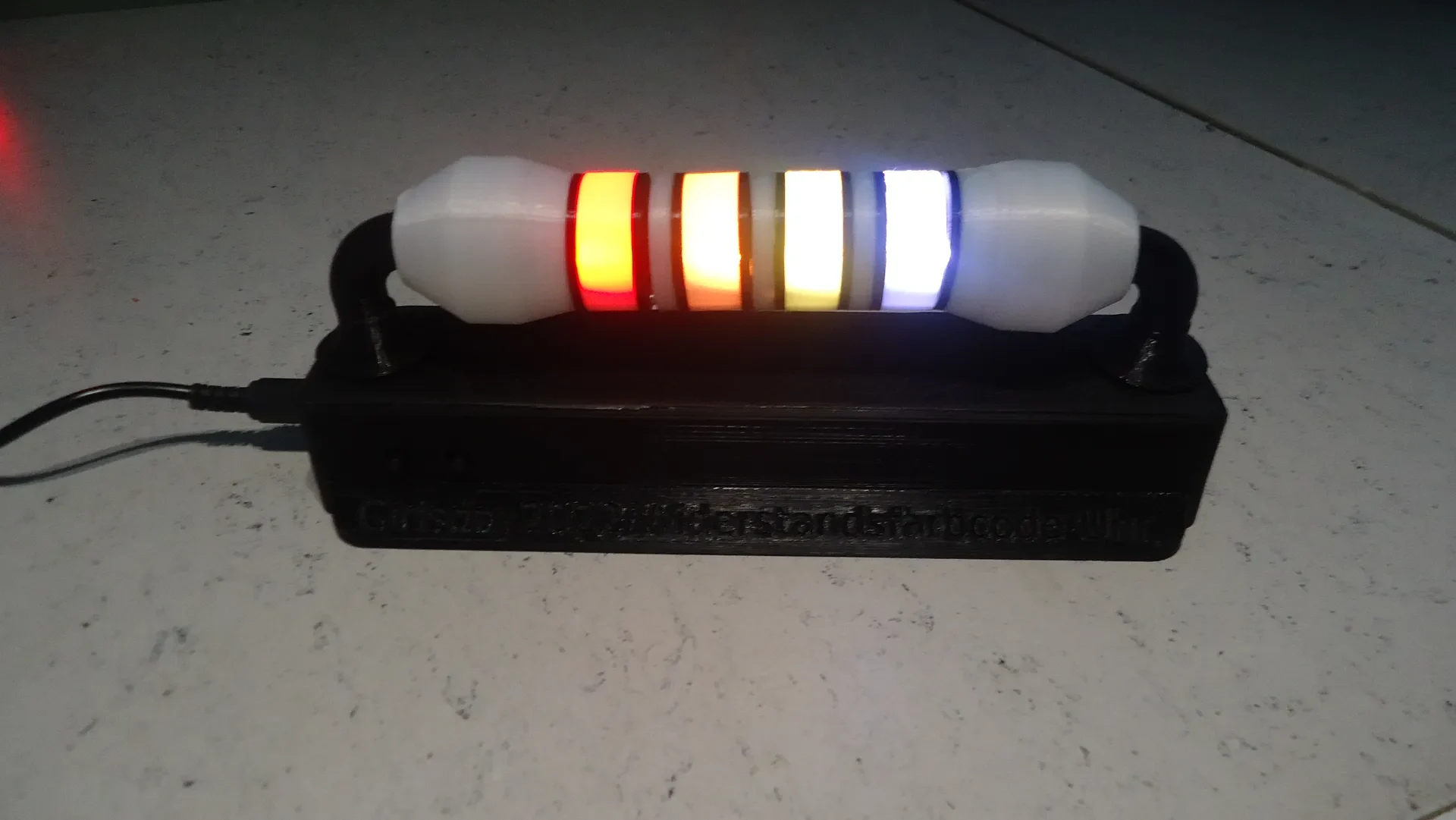

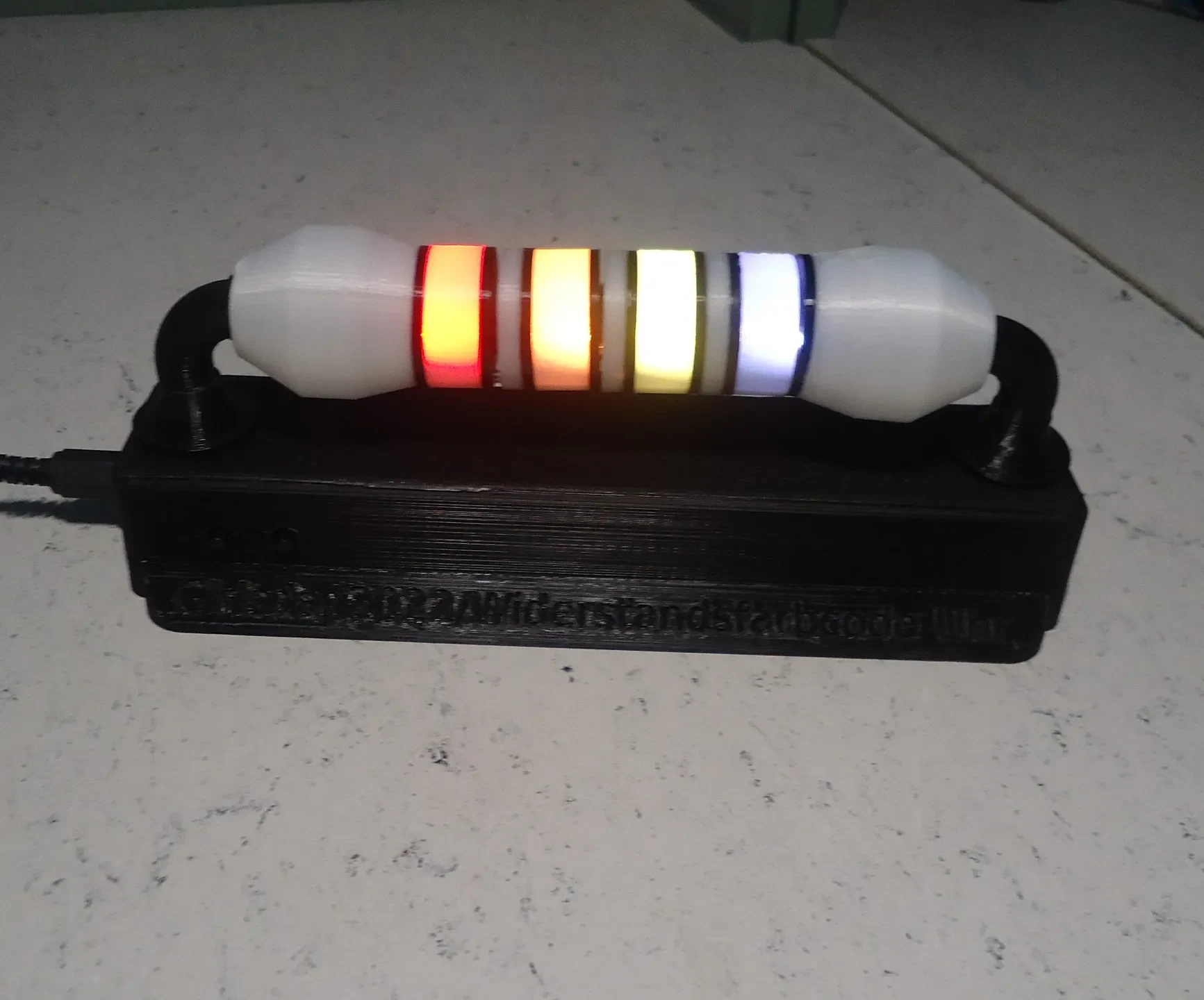

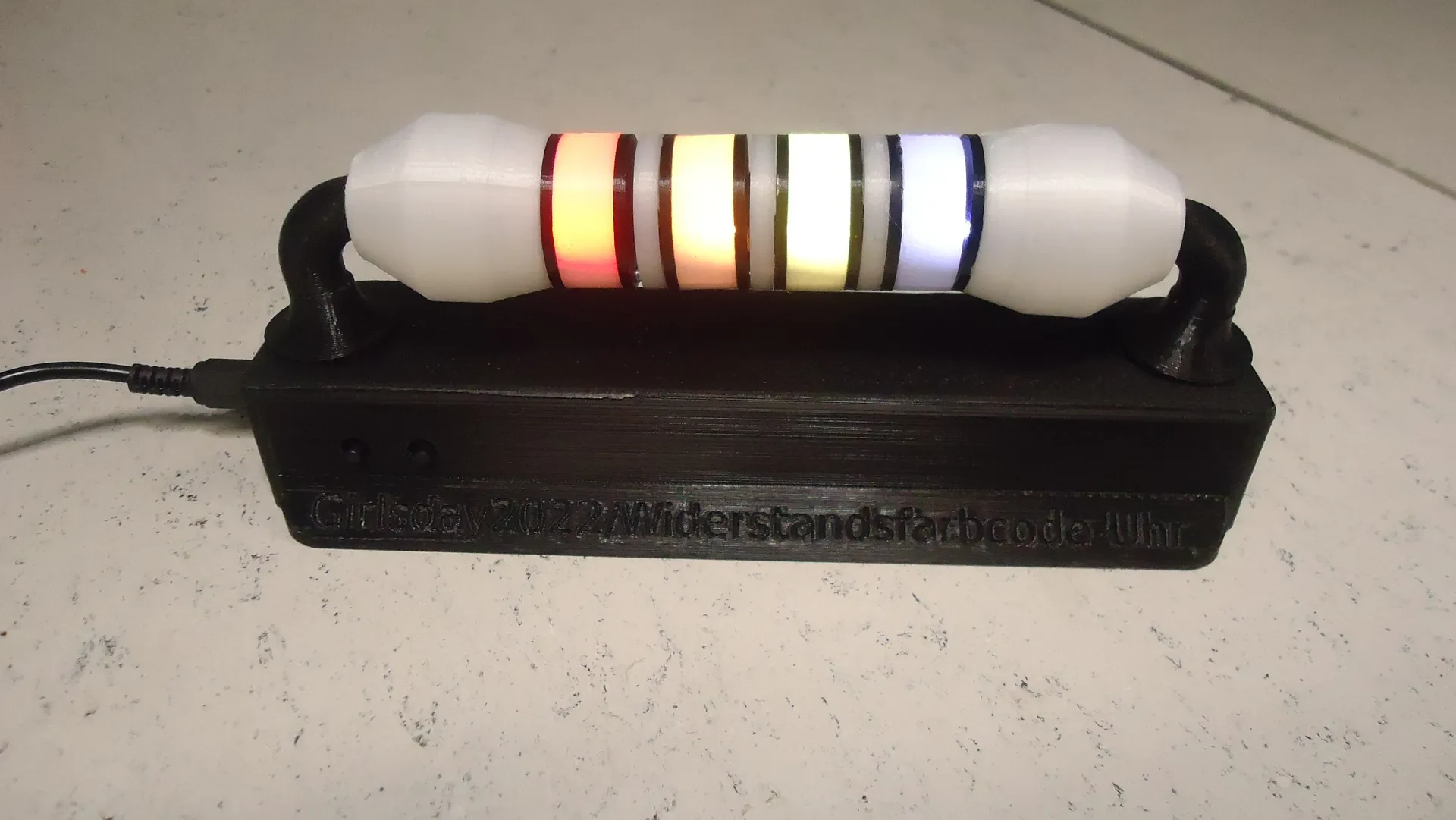

Ohm-Clock

это ремикс на резисторные часы

Мы изменили почти всё по сравнению с оригинальным Projekt. Это началось как проект для
День информации о вакансиях (День девочек) на нашем рабочем месте. Сначала мы изменили все напечатанные детали, потому что в оригинале было много клея по нашему вкусу. Затем мы изменили компоновку платы и детали Circuid для упрощения сборки. И последнее, что мы изменили, — это код Arduino.

Вы можете заказать доску на заказ на Pcbway.

Для сборки вам понадобятся следующие инструменты

Печатный список деталей:

Блокировщик светодиодного света / печать 8x / печать светло-коричневого или черного цвета

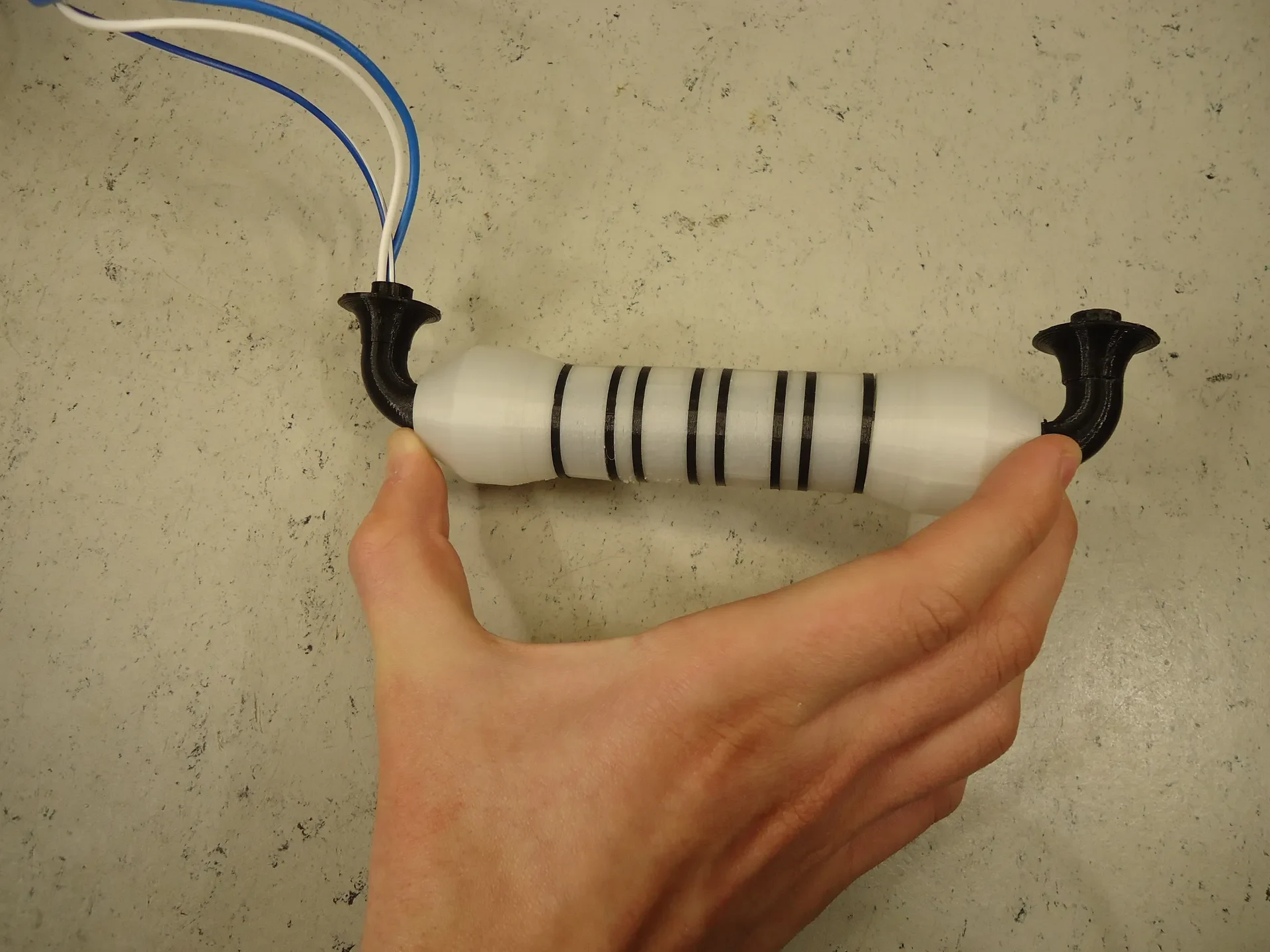

Прокладки для резисторов / Печать 3 шт. / Светло-коричневый или цвет по выбору

Торцевые заглушки резисторов / Печать 2x / Светло-коричневый или цвет по выбору

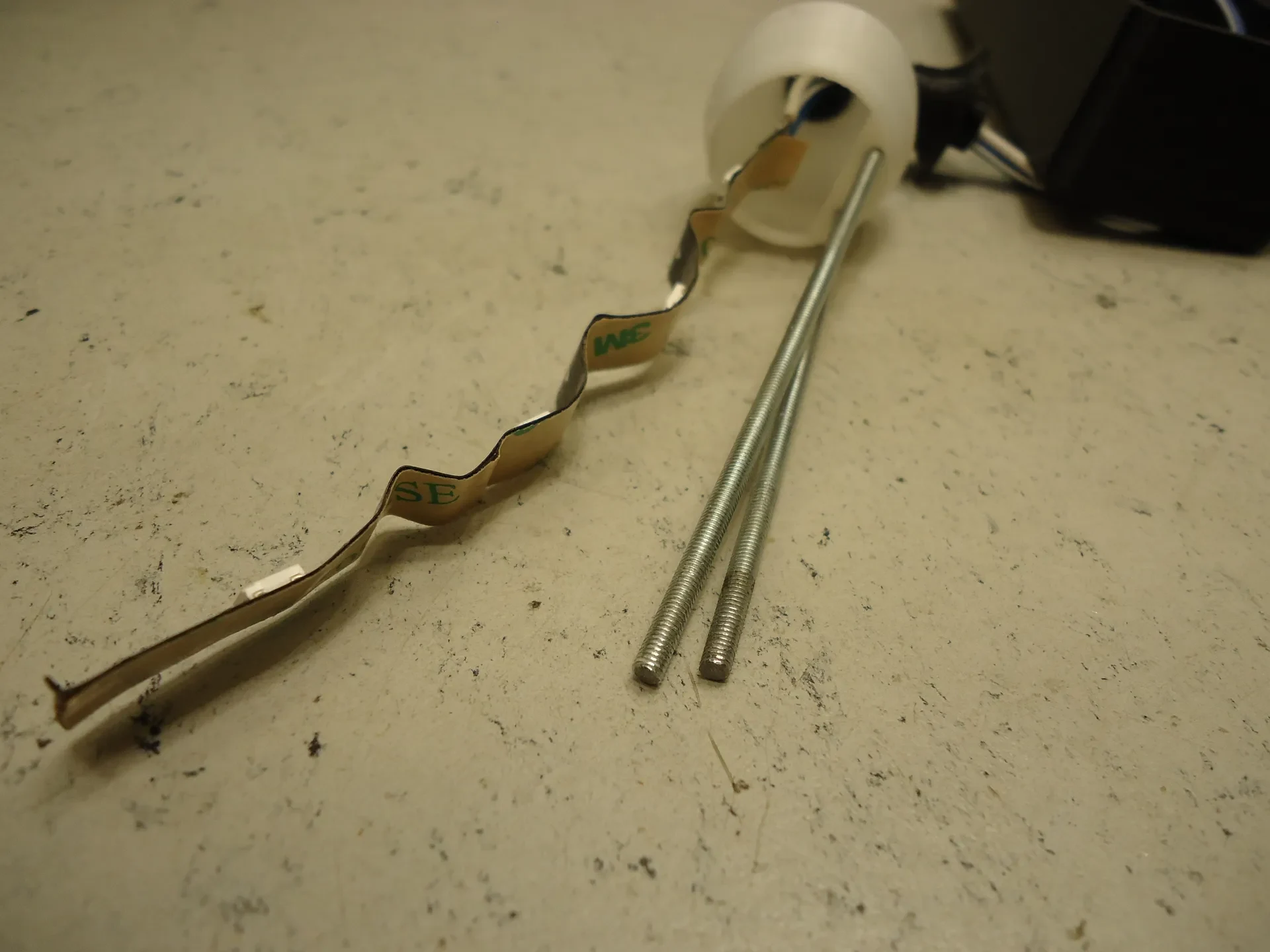

Резисторное светодиодное кольцо / Печать 4x / Использование прозрачной нити

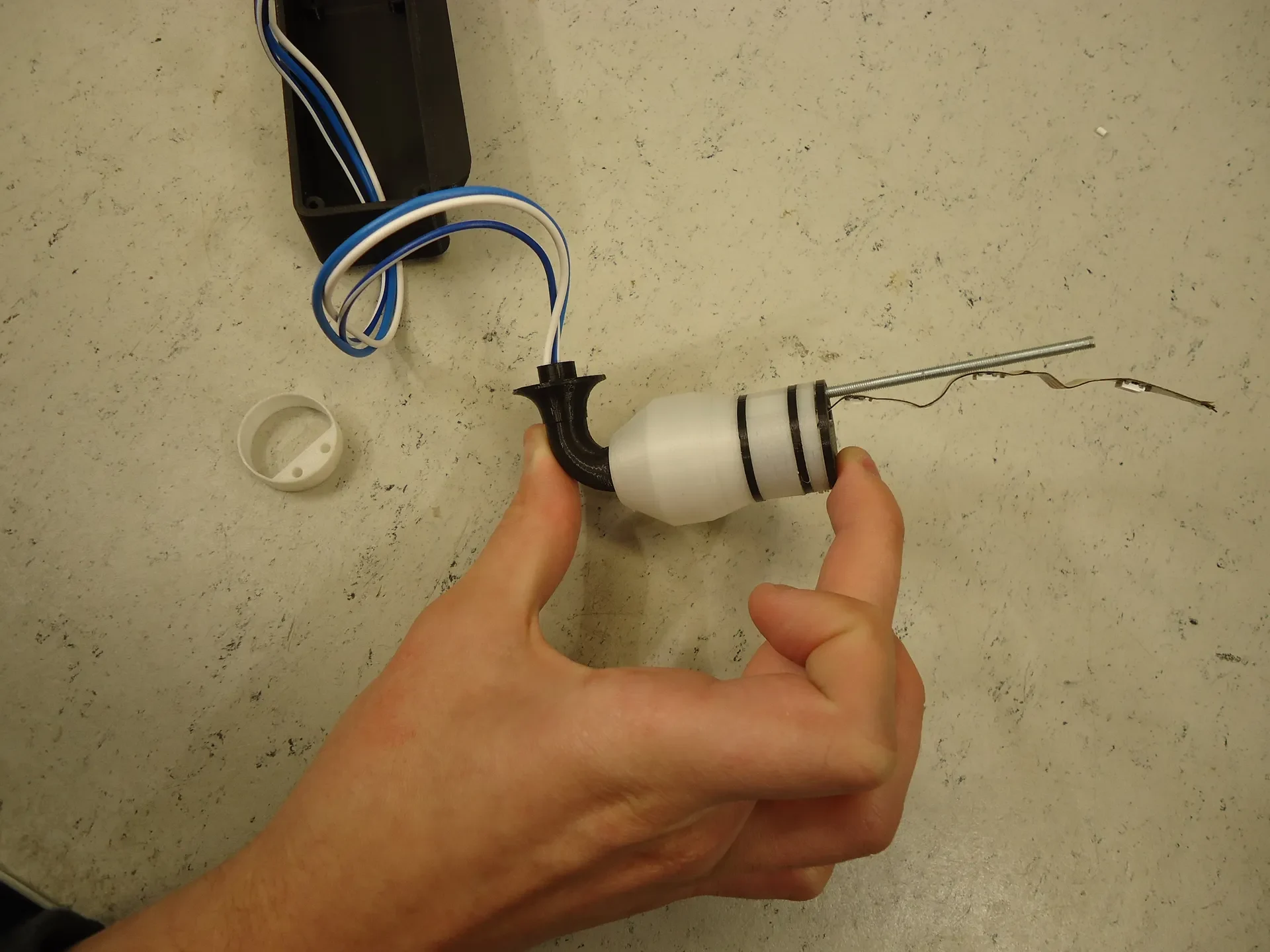

Провод резистора / печать 2x / серебристый цвет

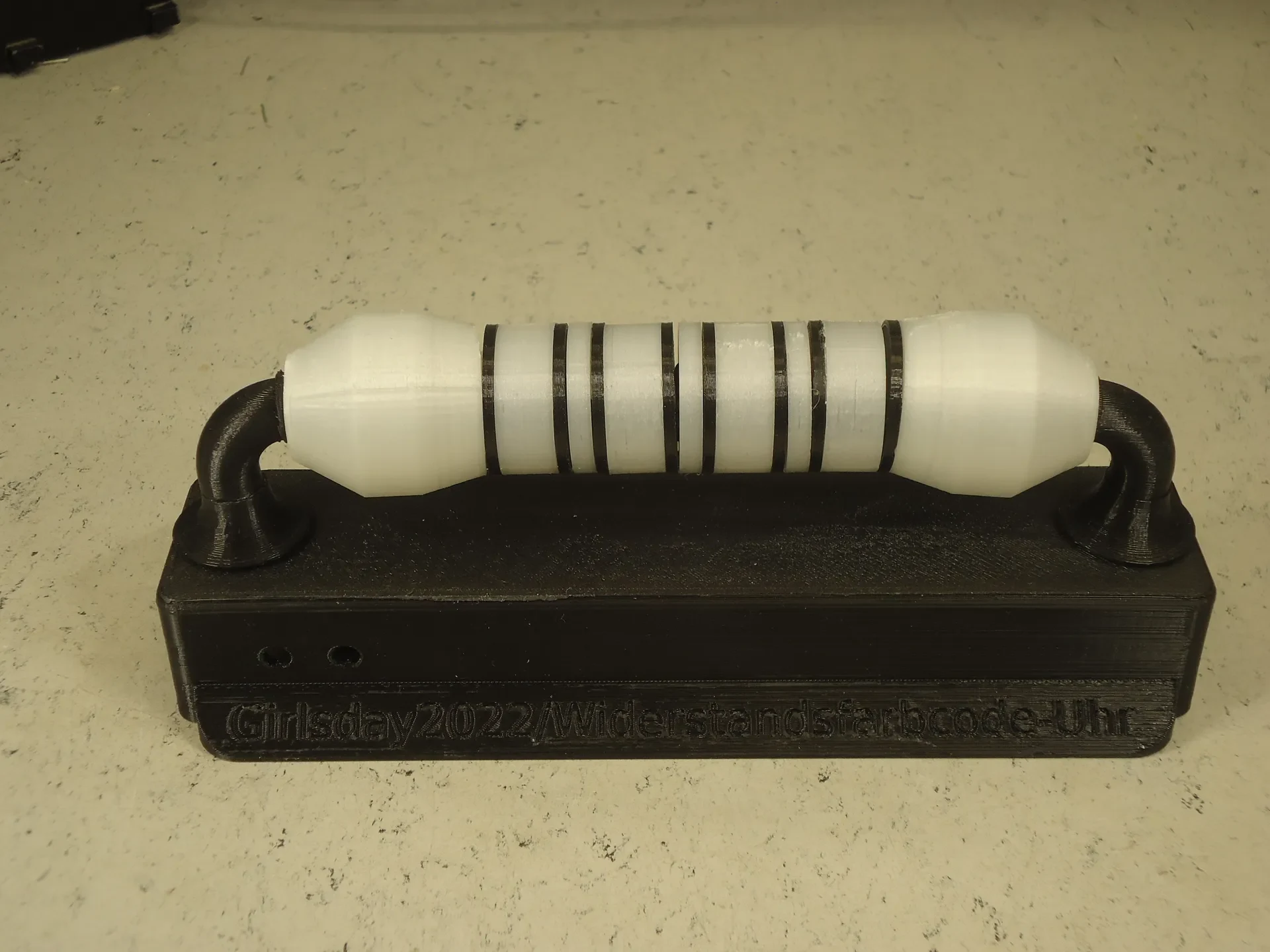

верхний регистр / Печать 1x / Цвет на выбор

Нижняя пластина / Печать 1x / Цвет на выбор

Файл для платы не входит в комплект, его необходимо создать самостоятельно!

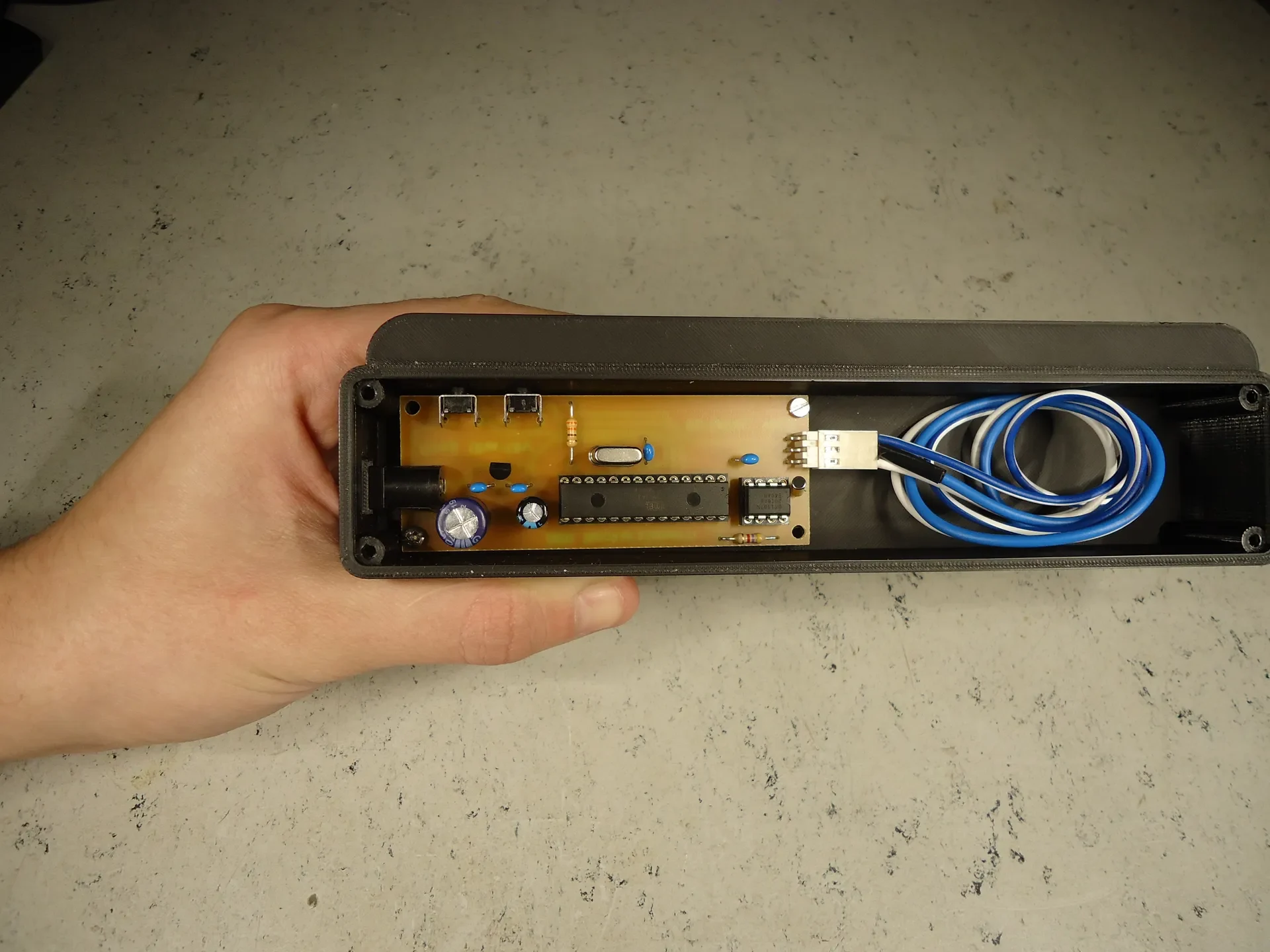

это образец печатной платы

это принципиальная схема платы, и ее можно использовать для создания своей собственной :)

________________________________________________________________________________________________________________

Перечень деталей и инструкции на немецком языке.

Части:

X2 Дегустатор 3305 Курцжубтастер

Х1 78Л05 ТО-92

X1 16 МГц кварц

X1 32,768 кГц Кварц

X1 IC Розетка 28-пол.

X1 IC Розетка 8-пол.

Х1 ДС 1307

X1 ATMega 328P-ПУ

X1 470мкФ Элко

X1 100мкФ Э��ко

X1 3-Poliger PSK штекер, gewinkelt

X1 3-Полиж ПСК Буксе

X1 Штекер-Шальтнетцейль

X1 DC Einbaubuchse 2,5 мм innendurchmesser

Конденсатор X4 100 нФ

X1 330 Ом Видерштанд

X3 5-10см Лейтунг

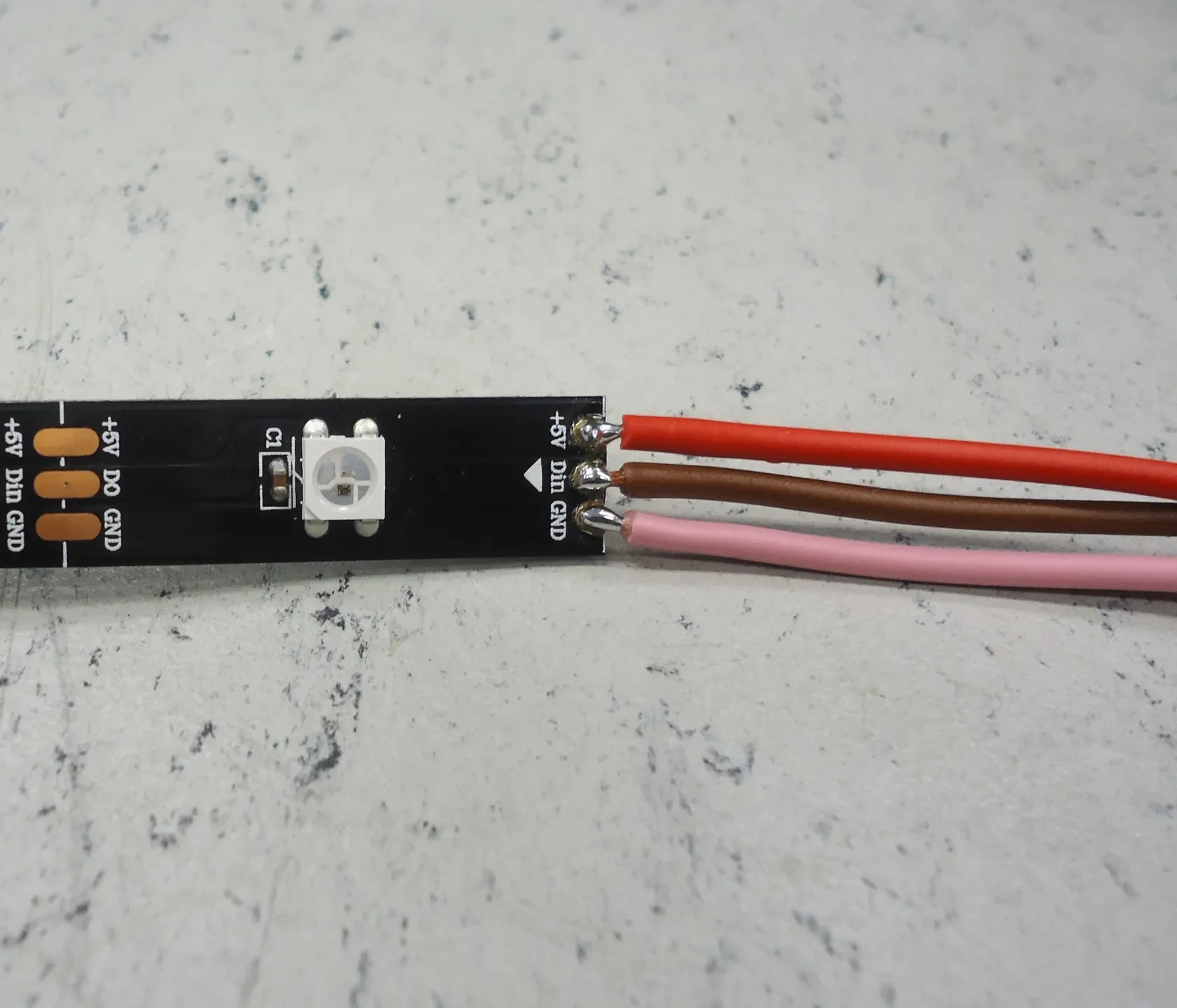

X1 4 светодиода (как полоса)

___________________________________________________________________________________

Удачной печати
