Незасоряющаяся воздушная заслонка 63 мм

20мая20

Мариус-Блюмхоф запросил файлы САПР:

(https://cad.onshape.com/documents/5425e358a4e266ea950b034e/w/fb495421e309359b374e4475/e/07ed980bcf8592c544c8964f)

Обновление от 24 августа 2020 г.:

Выложил новую конструкцию взрывозащиты на основе шарового крана: печатать 137795

Обновление 03 июня 20 г.

Я разместил 100-миллиметровую версию этой взрывной заслонки на основе шарового крана: распечатат�� 137794.

После того, как в который уже раз прочистил паз в имеющихся в продаже взрывоотводах в сети пылеудаления моей мастерской, чтобы заслонка закрылась полностью, я решил, что должна быть конструкция получше. Естественно, я посмотрел на Thingiverse, но не нашел ничего подходящего (это не значит, что ничего нет, просто я этого не нашел!). Я приступил к работе в Onshape с идеей, которая, по мере того, как я ее рисовала, развилась в две идеи, а затем в два готовых 3D-печатных объекта. Оба они вроде бы работают без засоров, и у каждого есть свои преимущества и недостатки.

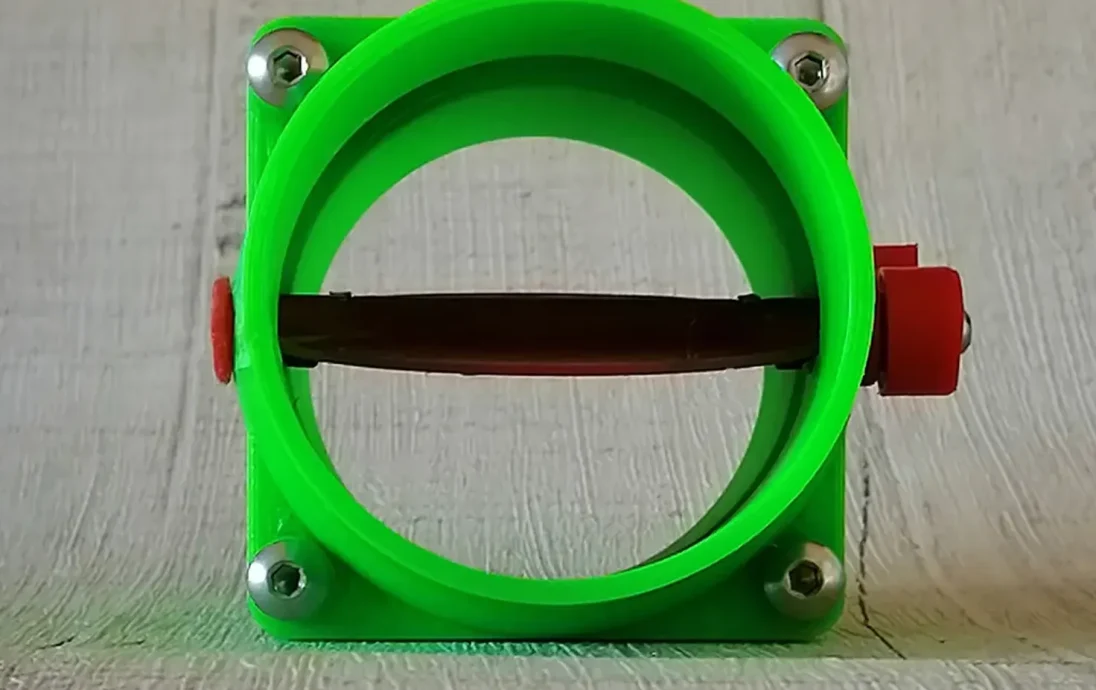

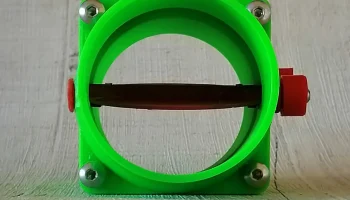

Это вторая идея, основанная на дроссельной заслонке, напоминающей дроссель. Он занимает меньше места, чем скользящее лезвие первой конструкции, и в большей степени предохраняет от засорения, чем самоочищающееся устройство первой конструкции (первая конструкция — печатный номер 137802).

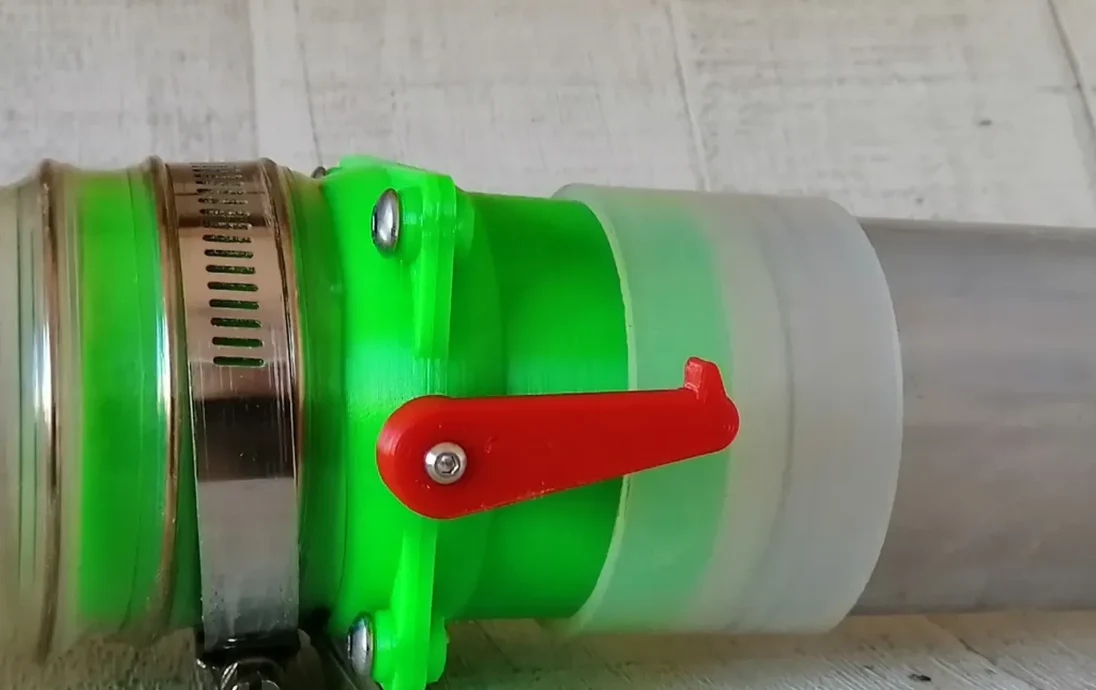

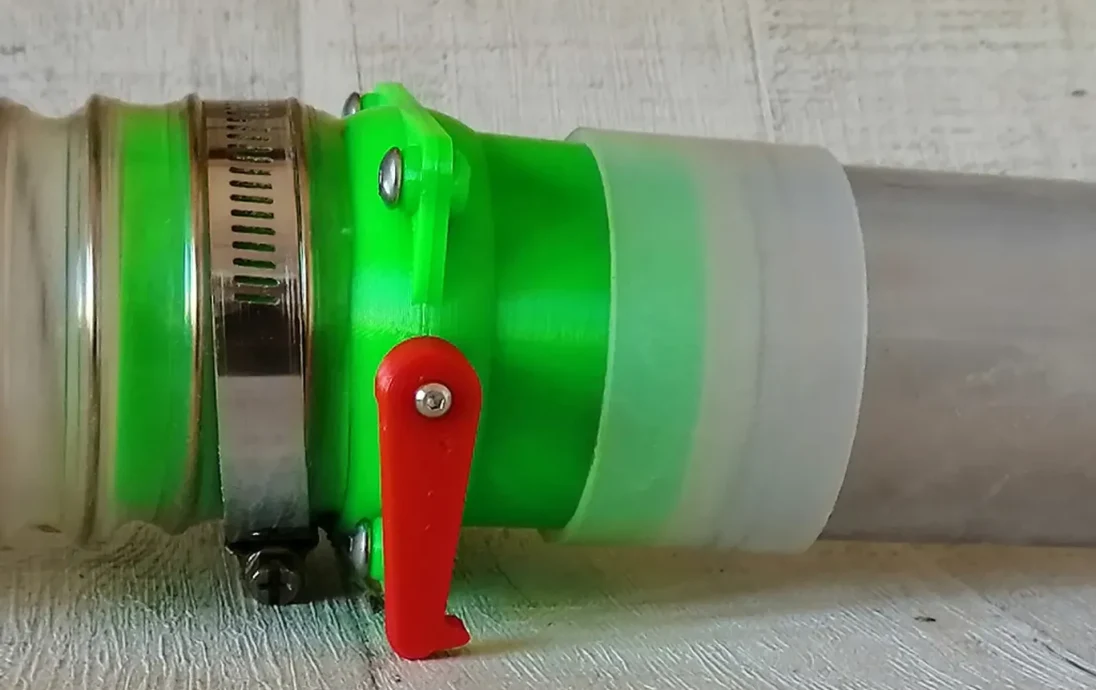

Обе конструкции номинально рассчитаны на систему жестких трубок диаметром 63 мм (2½ дюйма), как показано на фотографиях, но подходит и гибкий шланг того же номинального размера.

В дополнение к печатной нити вам понадобятся 4 коротких болта M5, 2 коротких болта с головкой под торцевой ключ M3 x 6 мм и 1 болт с головкой под торцевой ключ M3 x 10 или 12 мм. Болты M5 должны самостоятельно врезаться в отверстия, напечатанные на раме Tube_1, или вы можете использовать метчик M5 (или любой другой размер резьбы, подходящий к отверстию). Аналогично и с болтами М3. Более длинный болт М3 используется для удержания рычага на валу дроссельной заслонки. Отверстия, возможно, придется ослабить с помощью подходящего сверла.

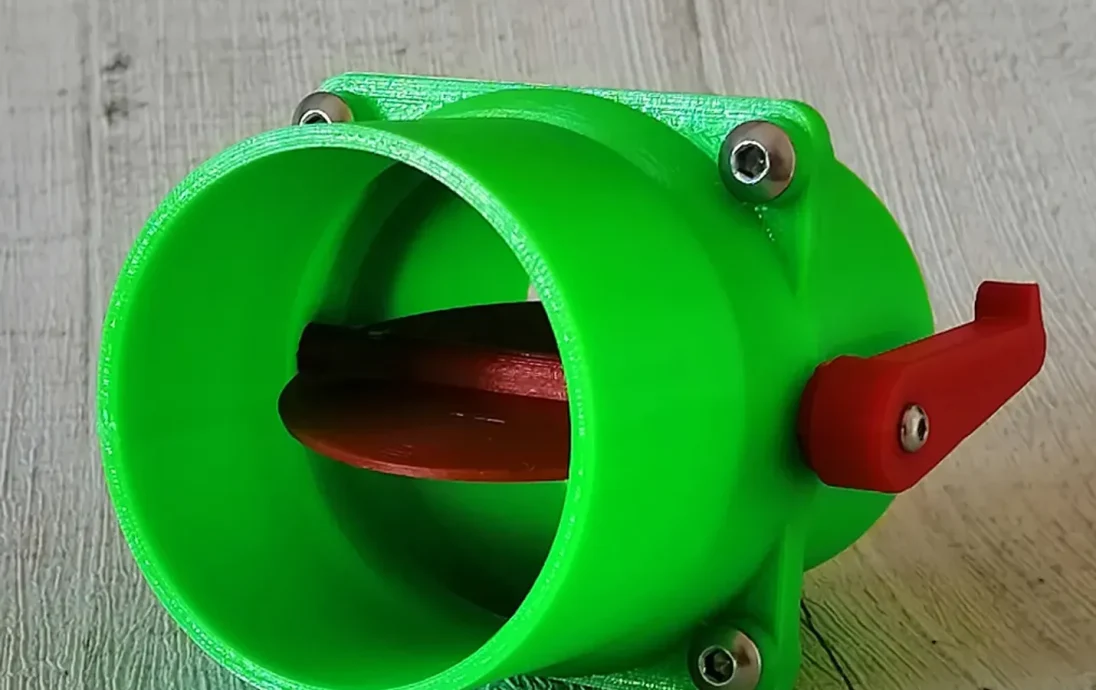

Рычаг имеет на конце стреловидную форму, которая показывает, в каком направлении его нужно повернуть, чтобы открыть ворота.

Вам нужно распечатать 2 трубки, 2 половинки бабочки (Бабочка_1 и Бабочка_2) и по 1 рычагу для каждых ворот.

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Коссель

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,25

Заполнение:

От 10% до 15% (не имеет значения)

Нить: Steadytech и Enotebook PETG, зеленый и красный

Примечания:

Я использую сопло 0,5 мм, но сомневаюсь, что это важно (за исключением того, что оно никогда не засорялось {пока}, в отличие от сопел 0,4 мм, с которых я начинал!)

Пост-печать =============

Сборка

Чтобы собрать взрывные ворота:

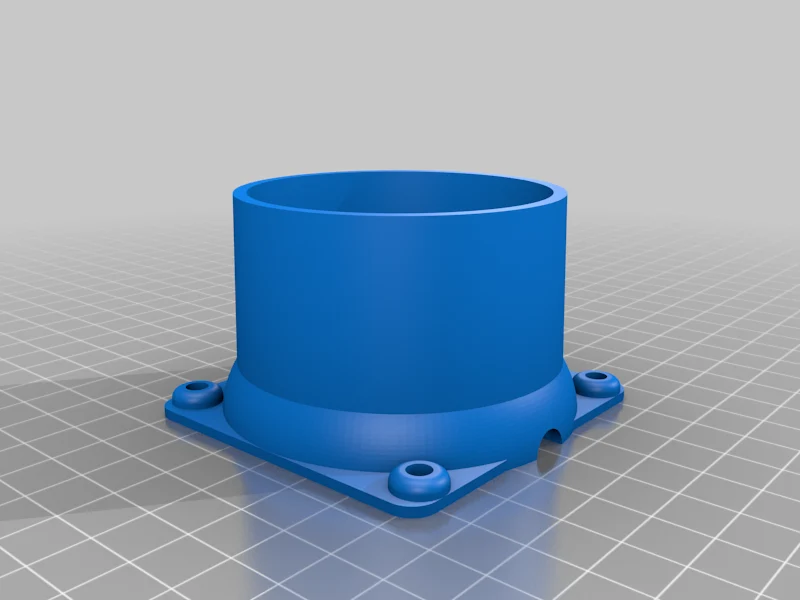

Сначала просверлите 4 крепежных отверстия в одной из трубчатых рам, чтобы можно было пройти болты M5 (мы назовем это Tube_1). Болты должны иметь возможность самостоятельно врезаться в непросверленные отверстия во второй трубке — Tube_2 (но для этого может потребоваться небольшое ослабление).

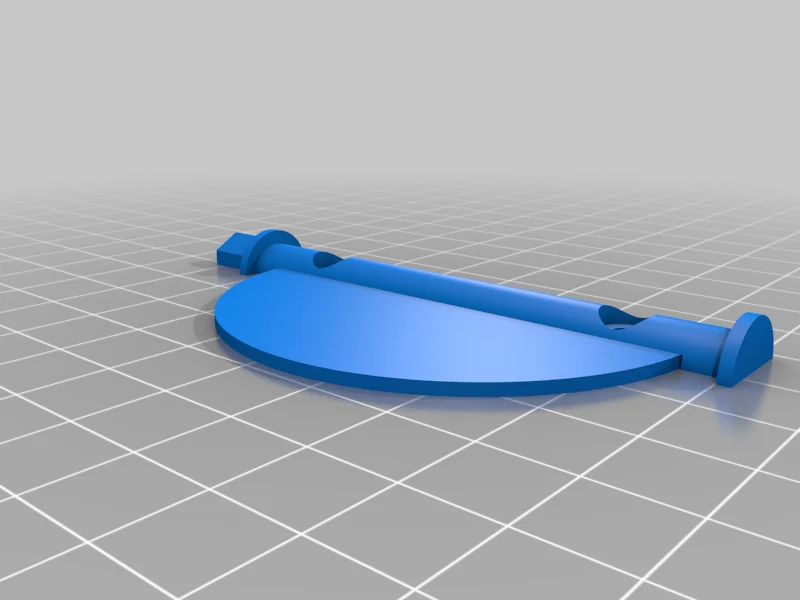

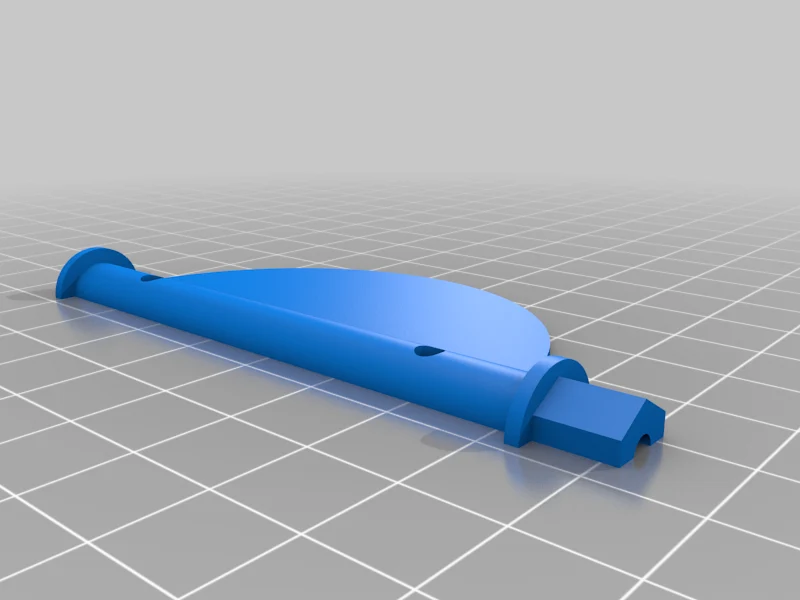

Соедините половинки бабочки, чтобы получилась круглая бабочка с стержнем, и закрепите двумя более короткими болтами М3, вставив их сначала в бабочку_1 так, чтобы головки болтов оказались в цековке.

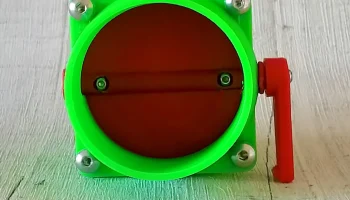

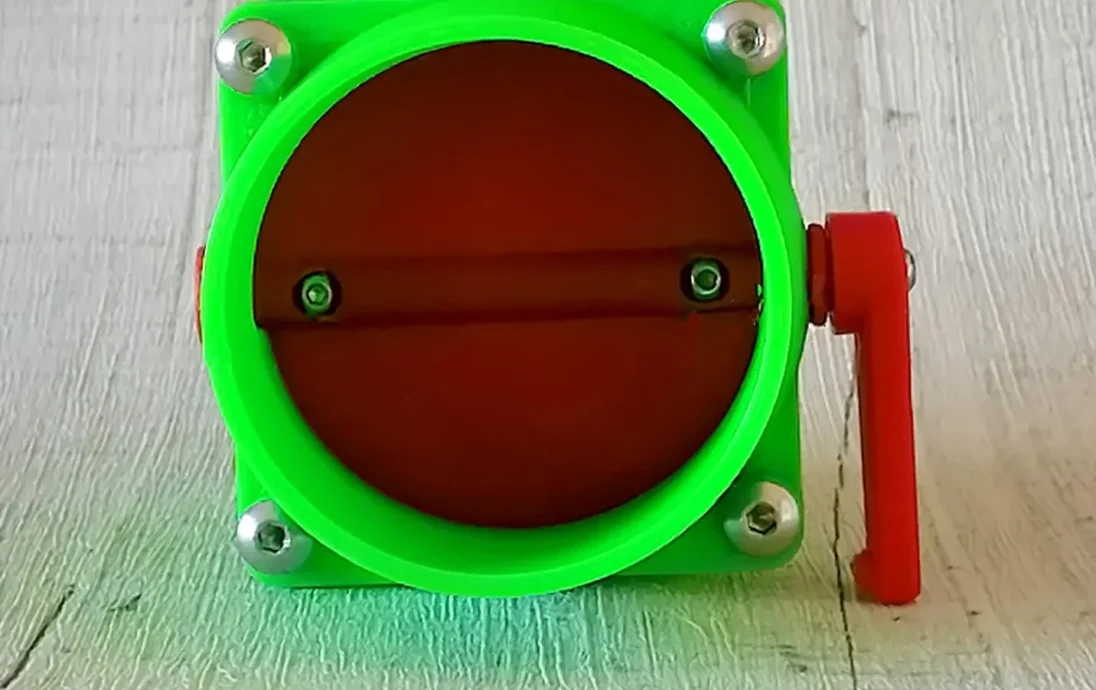

Поместите узел бабочки в выемку вала в одной из трубчатых рамок так, чтобы концевой упор диска находился сразу за трубчатой рамой, и поместите вторую трубчатую рамку поверх бабочки. В корпусах трубок имеются выемки, позволяющие верхней и н��жней части бабочки сидеть в закрытом положении и перекрывать поток воздуха. Эти углубления должны располагаться друг напротив друга так, чтобы при горизонтальном положении стержня бабочки одно углубление было вверху, а другое внизу (если бабочка не двигается, переверните одну из трубок).

Вставьте 4 болта M5 в расширенные отверстия в раме Tube_1 и затяните их в отверстия в Tube_2.

Установите рычаг на шестигранный конец вала бабочки так, чтобы он совпадал с осью бабочки (или с любым другим углом, который вы предпочитаете) и зафиксируйте на месте с помощью более длинного болта М3.
