Flashforge Adventurer 5M (AD5M) УЛУЧШЕННЫЙ, БОКОВОЙ МОНТА...

Часто задаваемые вопросы

Вопрос: Я распечатал ваш корпус и не могу понять, как установить датчик нити/держатель катушки. Я посмотрел на YouTube видео по установке и все равно застрял. Любая помощь будет принята с благодарностью.

О: Вскоре после первого выпуска Adventurer 5M производитель Flashforge переключился с поставки оригинального двунаправленного датчика на однонаправленный датчик, для которого мои ремиксы полностью поддерживают оба варианта. Переключение на однонаправленный датчик означало, что вход датчика «гнездо» или «гнездо» для провода теперь расположен ближе к кровати (а не ближе к задней части принтера, как раньше). Есть достаточно лишнего провода, который можно «выловить» изнутри рамы, и в моей переработанной конструкции есть путь, позволяющий этому лишнему проводу преодолеть расстояние до места, где его нужно подключить. Это похоже на канавку.

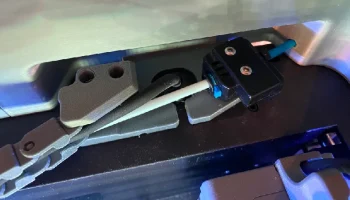

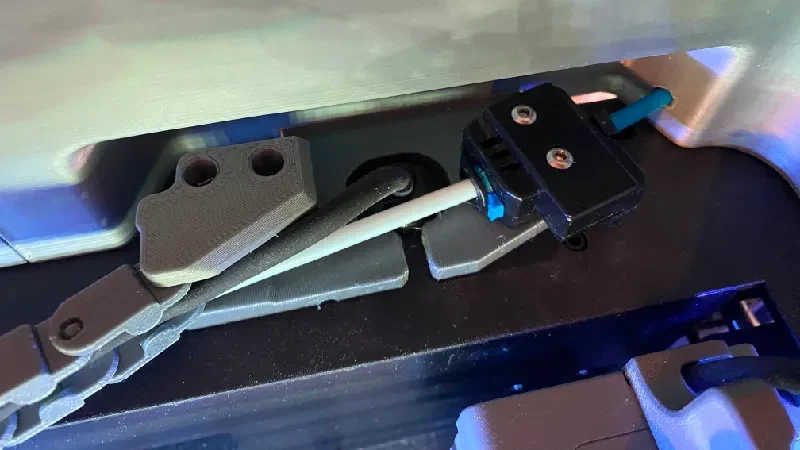

Обратите внимание, что печатная часть, на которой установлен датчик, как показано в моих ремиксах, имеет особое дополнение: выступ в сторону с отверстием для винта. На задней стороне (внутренней стороне) этого отверстия для винта имеется паз для фиксации гайки (M3). В этой напечатанной детали уже было несколько других пазов для захвата гаек M3, и это добавлено, только для моих конструкций держателей катушек с боковым креплением. После того, как я вставлю гайки, я наношу пару капель клея CA, чтобы они не выпали. Раньше боковой держатель катушки крепился только одним винтом; замена короткого винта M4, который удерживает верхнюю часть задней боковой защитной пластины. Все мои боковые держатели катушек требуют замены стандартного винта М4 на более длинный. Но использовать только один винт было далеко не идеально. Поэтому я модифицировал крепление датчика и мои боковые держатели катушек, чтобы они имели соответствующие выступы друг к другу. Он предназначен для вкручивания винта М3 в захваченную гайку М3. Это позволяет использовать второй винт для их более надежной фиксации.

Примечание. Все это специально разработано для совместимости с комплектом корпуса, продаваемым Flashforge, и содержимое этого комплекта включает всю спецификацию для этого проекта, за исключением дополнительной гайки M3 и винта M3, а также немного более длинного винта M4. Вот партнерская ссылка на комплект на Amazon, который продается в официальном списке поставщиков Flashforge: https://amzn.to/4ijsmRb. Вы также можете заказать корпус на Aliexpress, вероятно, дешевле, но с более медленной доставкой. Вот ссылка на вики Flashforge об их корпусе OG, на котором он основан, только в этом есть улучшения, экономящие время и пластик, а также улучшенные функции: https://wiki.flashforge.com/en/knowledge_corner/printer-mod-and-diy

А вот видео Flashforge о том, как установить корпус своими руками. Это очень помогает с пониманием того, что можно применить к моим ремиксам:

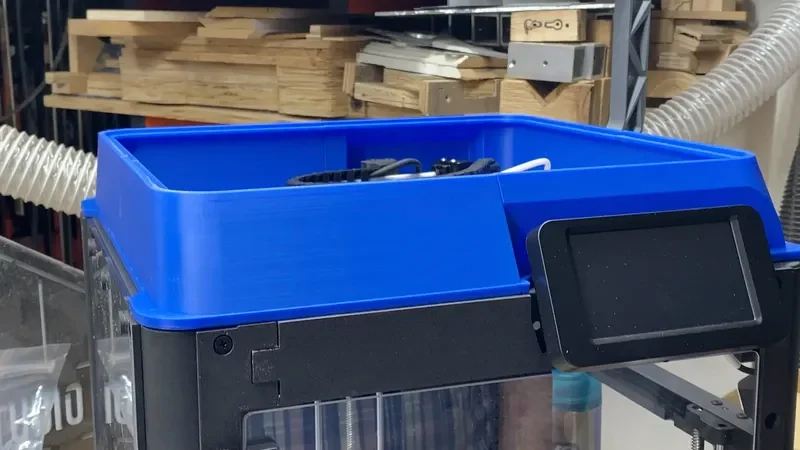

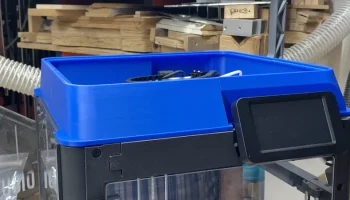

Совместим как с оригинальным корпусом, сделанным своими руками, так и с моим обновленным минимальным корпусом, см. примечание об этом ниже.

ЖУРНАЛ ИЗМЕНЕНИЙ:

27 января 2026 г. — добавлены файлы STEP и Fusion ��ля основной детали на основе грубого импорта файла SketchUp в Fusion и преобразования в твердое тело с помощью функции «Преобразовать сетку». Также добавлен файл SketchUp для основной части.

19 февраля 2025 г. — версия 3.1 — добавлен дополнительный зазор между держателем катушки и окном из плексигласа, чтобы при необходимости боковое окно можно было снять без снятия держателя катушки. Подтверждено, что это удалось. Боковое окно действительно можно снять и переустановить, не снимая держатель катушки.

15 февраля 2025 г. — v3.0 — первоначальная загрузка

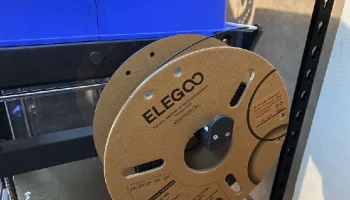

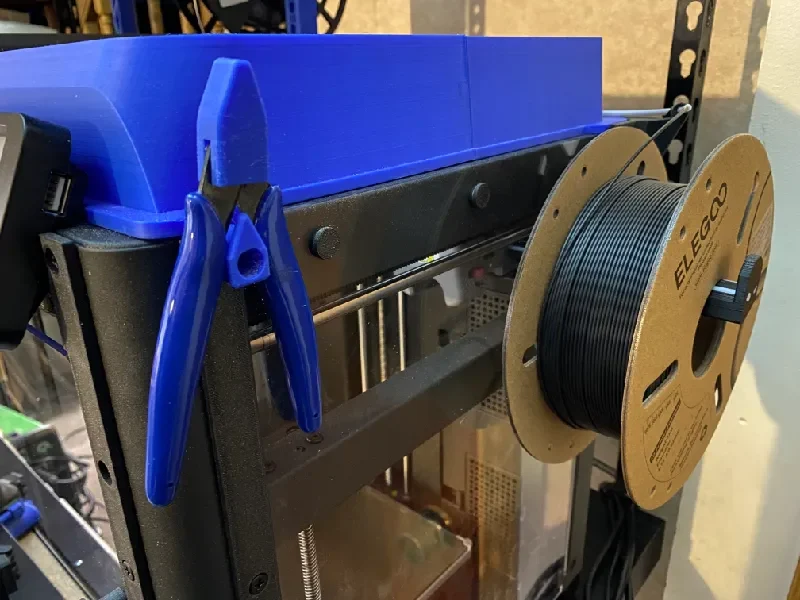

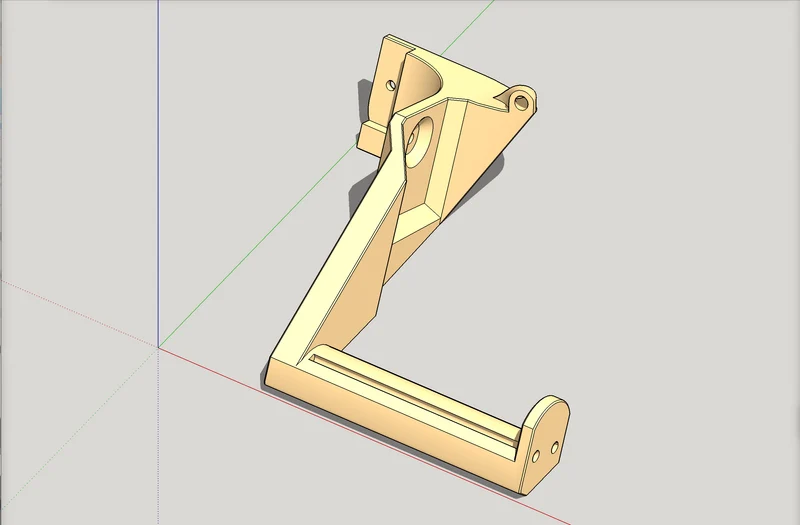

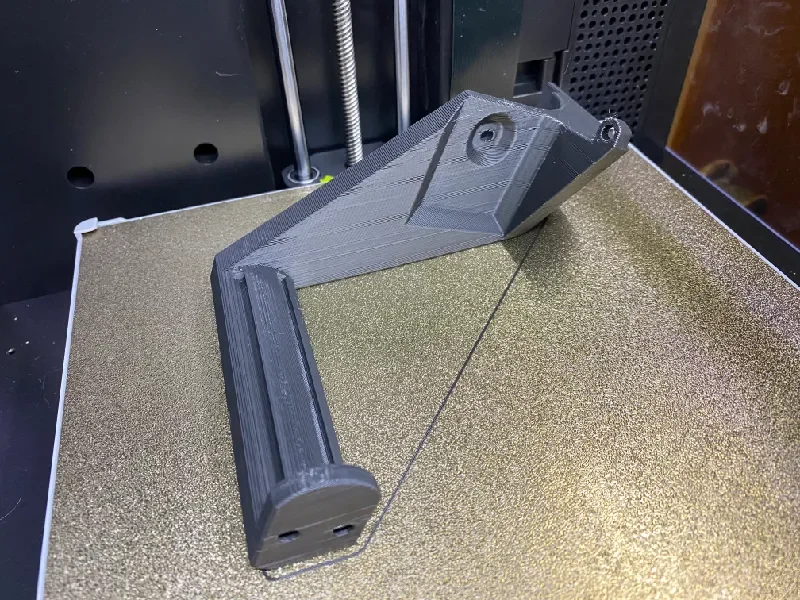

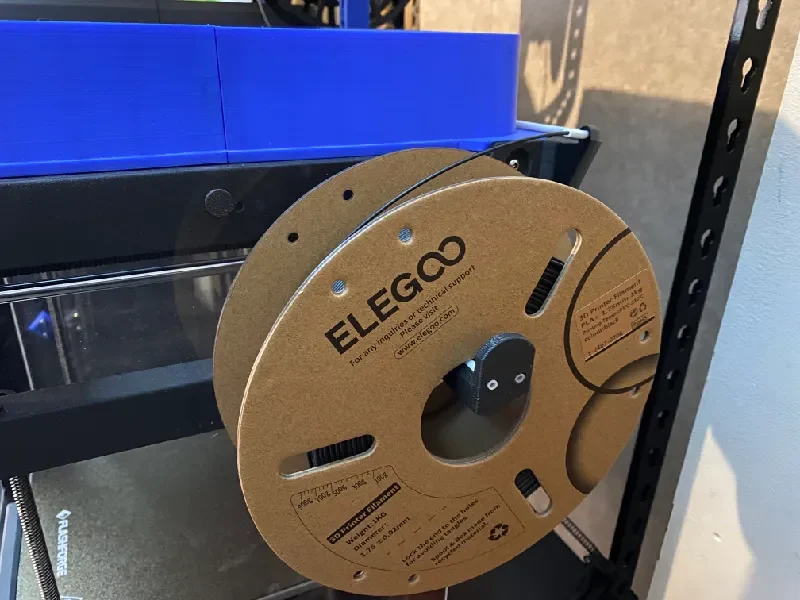

Это «версия с низкой посадкой» бокового держателя катушки для AD5M, как было задумано @vbence121_283108, с дополнительным преимуществом: он печатает без каких-либо опор.

Единственная измененная деталь — это держатель катушки. Остальные включенные элементы идентичны частям версии 2.1.1 из этого списка: https://www.printables.com/model/1127781-4-of-4-flashforge-adventurer-5m-ad5m-improved-side/edit.

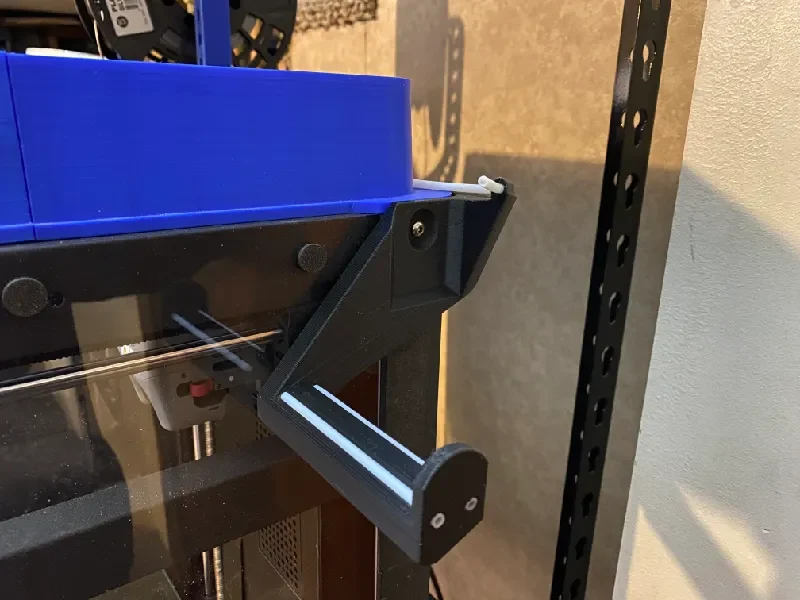

Крутая идея @vbence121_283108 показана здесь:

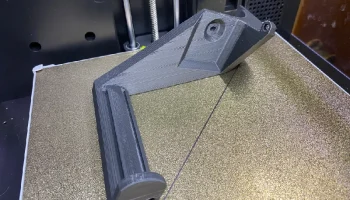

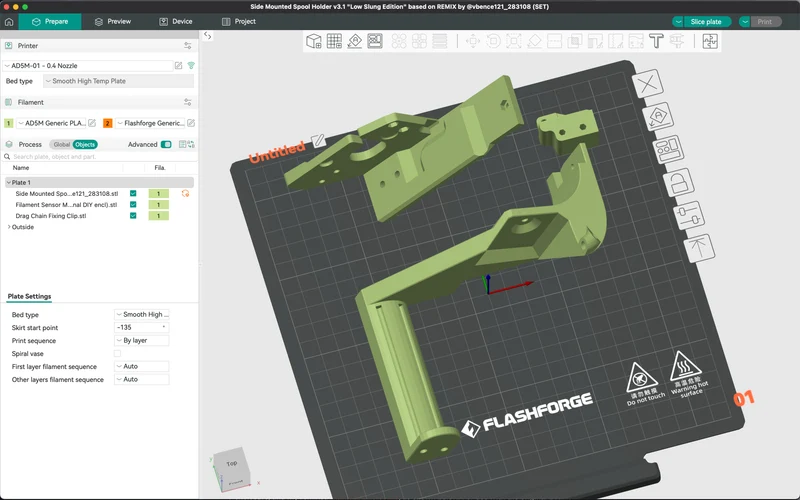

… Однако для печати его версии требовалось много подставок, как показано здесь:

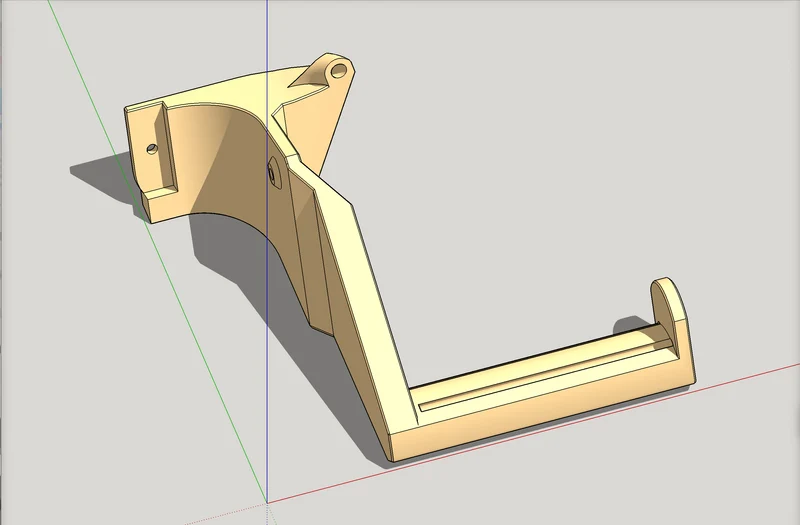

Мой ремикс на его ремикс, теперь м
