Flashforge Adventurer 5M (AD5M) - более простое, легкое и...

НОВЫЙ

Новый ремикс печатается как одна деталь, а не две, без каких-либо опор, что исключает промежуточный этап склеивания двух частей вместе. Престижность и благодарность WingWong (@WingWong_521453) за идею. Я бы просто использовал его ремикс, но он выдавал в OrcaSlicer сигналы тревоги о краях, не являющихся многообразиями (т. е. ошибочной геометрии).

СТАРЫЙ

Это короткое видео все объясняет.

ПРИМЕЧАНИЕ. Он не указан как совместимый с AD5M Pro. Я не проверял это с Pro. Один производитель сделал это и сказал, что он несовместим с Pro.

Flashforge Adventurer 5M («AD5M») — фантастический принтер по отличной цене. Дизайн печатной версии корпуса очень хорошо продуман и продуман. На самом деле был только один аспект конструкции, который, казалось, можно было улучшить.

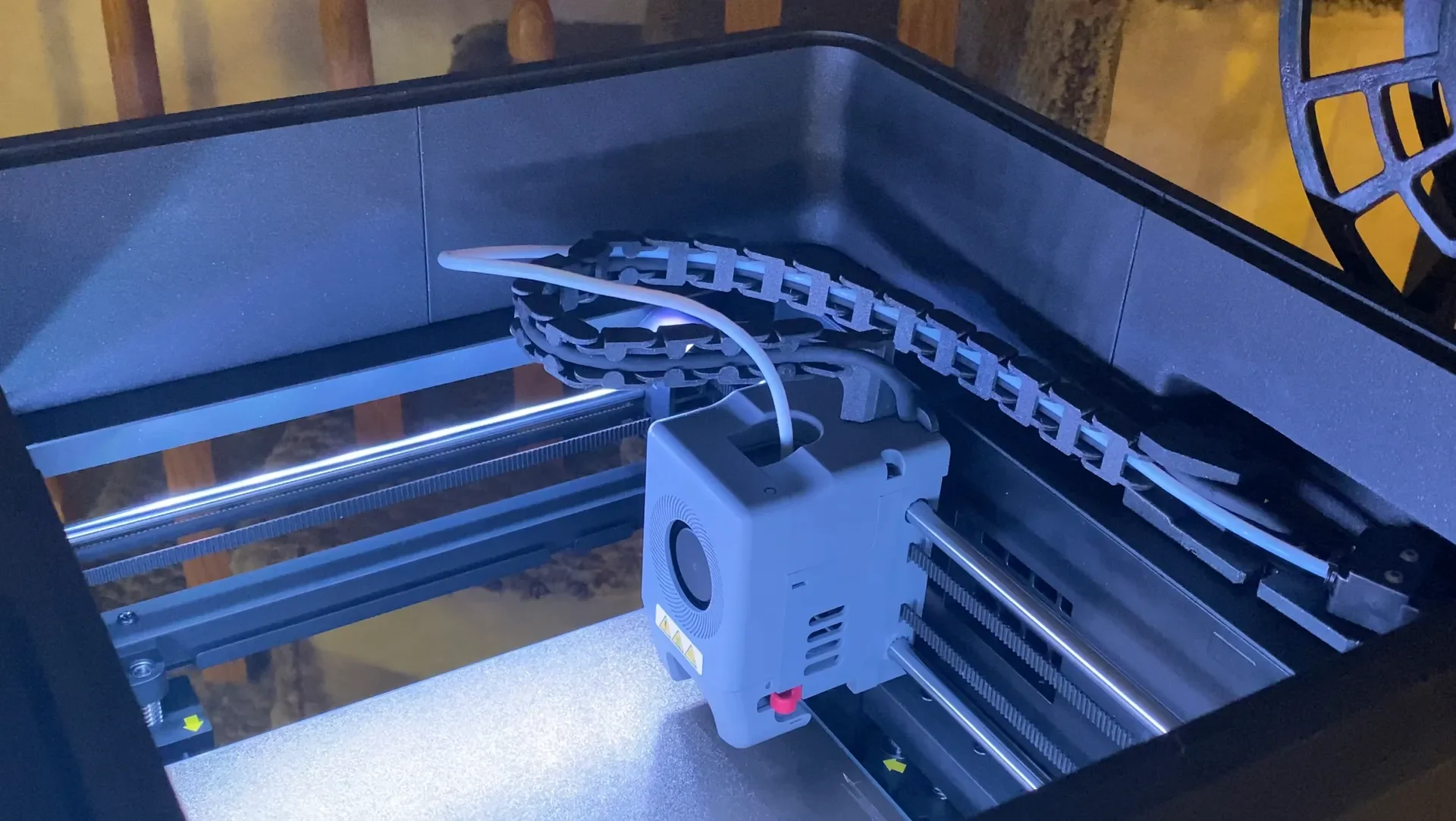

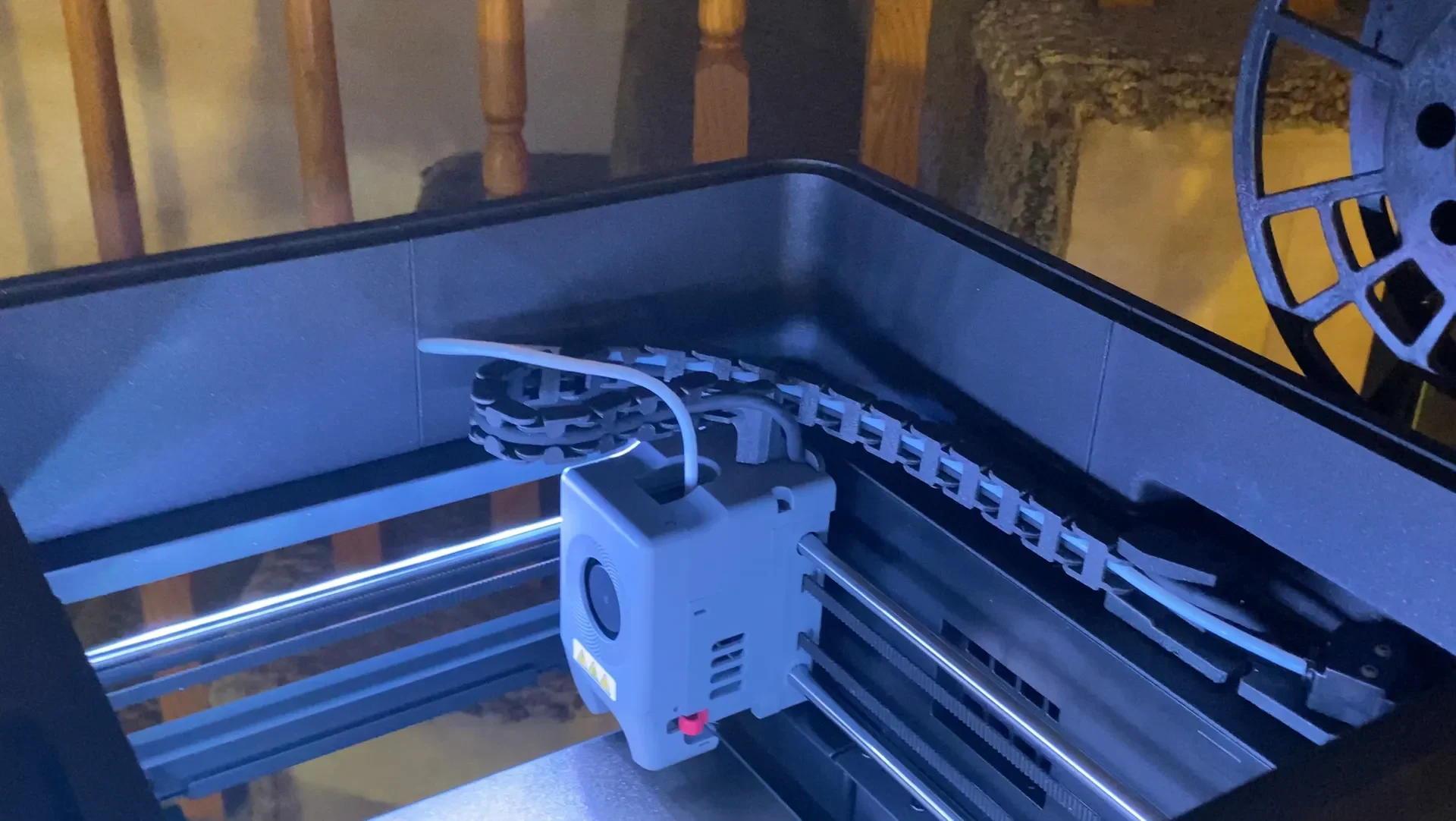

Это более простой, легкий, быстрый и долговечный… конец цепи перетаскивания на хотэнде/экструдере. Два подготовительных этапа и три этапа установки:

Шаги по подготовке:

Распечатайте одно дополнительное звено тросовой цепи и установите его на цепь. (Общее количество ссылок должно составить 21. Если вам все еще нужен файл для печати цепочки, щелкните здесь и нажмите на пункт меню с надписью «Если вы хотите сделать 100% DIY: комплект перетаскивания цепочки».)

Распечатайте две детали из этого списка (используя 40% заполнения для прочности) и CA склейте их вместе, как показано ниже. Детали печатаются в соответствии с ориентацией и без какой-либо поддержки.

Распечатайте план срезов, показанный в OrcaSlicer:

Детали, склеенные клеем СА:

«Выступ» (показанный ниже на рентгеновском снимке) вставляется в соответствующий фиксатор, помогающий выравнивать во время склеивания:

Шаги по установке:

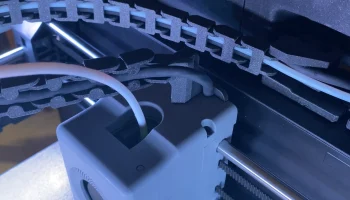

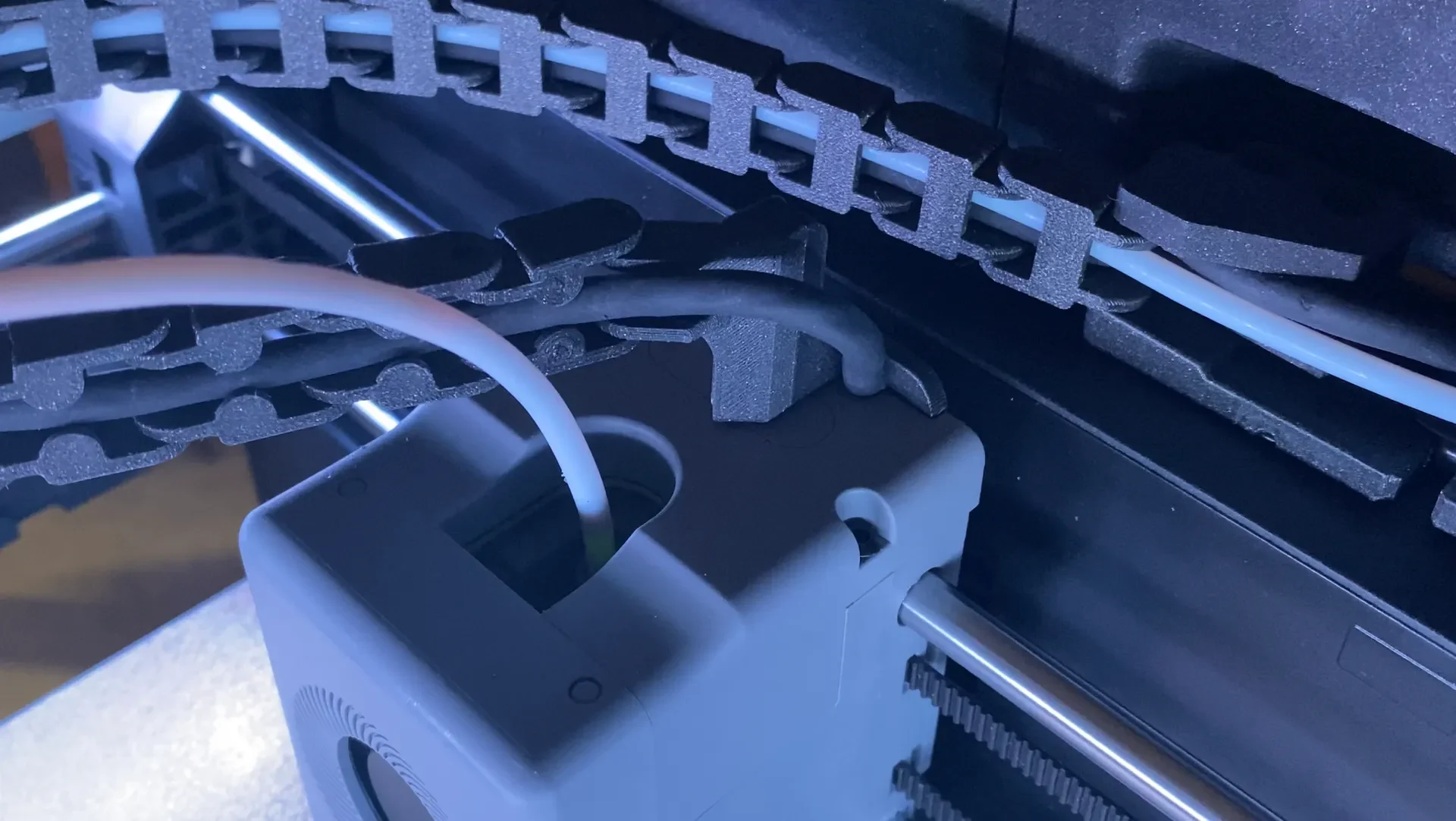

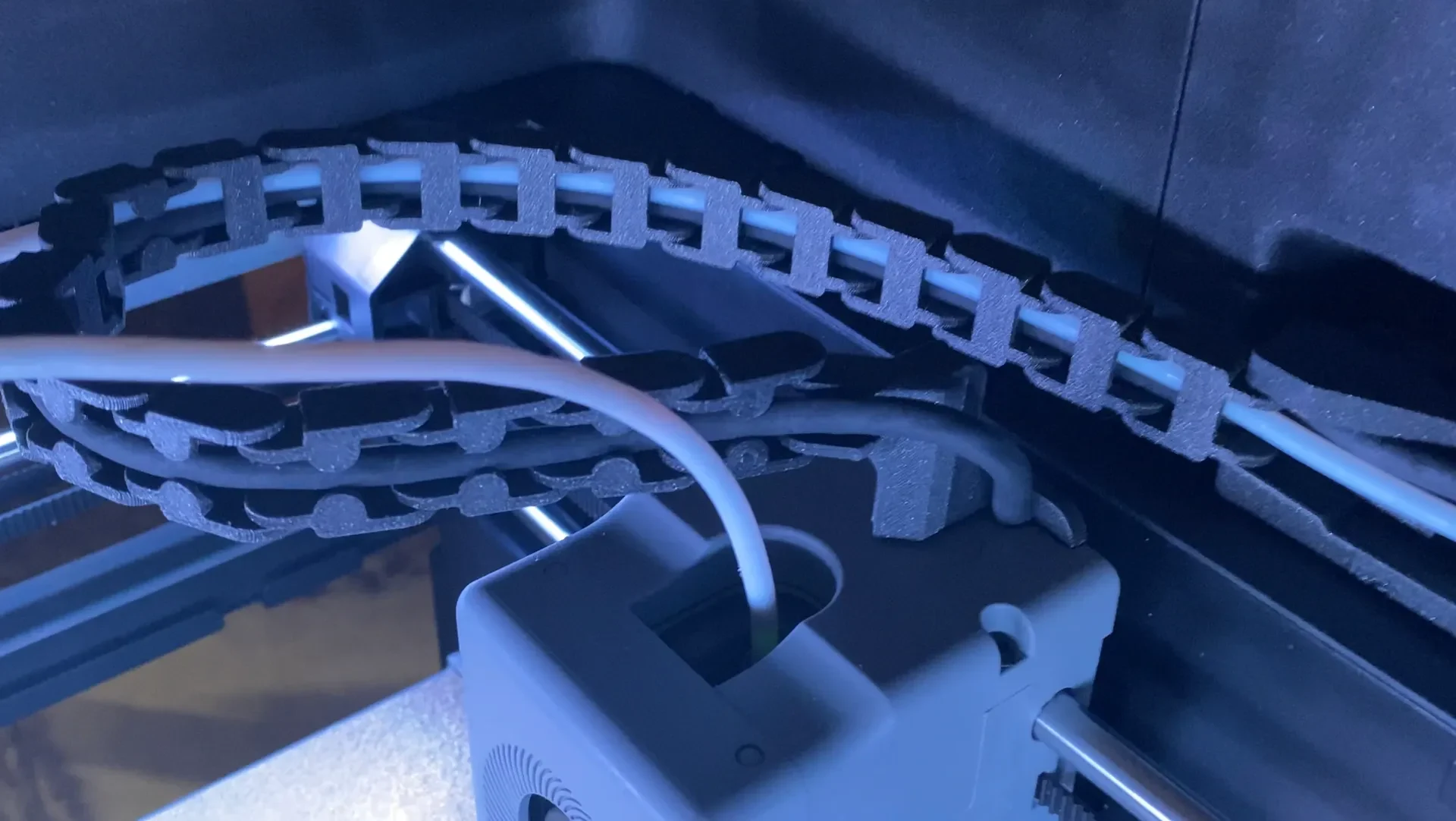

Прикрепите новую деталь к тросовой цепи. (Вверху у него есть часть, напоминающая охватываемый конец звена кабельной цепи.)

Там, где кабель входит в хотэнд/экструдер, есть небольшая защелка с двумя винтами. Эта вкладка фиксирует кабель. Выверните два маленьких винта и сохраните их для повторного использования.

Замените небольшую вкладку нижней частью новой детали. Затяните в него те же два винта, которые раньше удерживали старую вкладку на месте. Сохраните старую вкладку, если хотите, на всякий случай.

Выбор нити?

Есл�� вы обычно печатаете PLA или другими нитями, для которых не требуется обогреваемая камера в корпусе, то эту деталь, безусловно, можно напечатать с помощью PLA. Если вы планируете когда-либо печатать с использованием нитей, для которых требуются высокие температуры как для печати, так и для температуры камеры корпуса, то обязательно печатайте эту часть, используя более термостойкую нить.

Вот и все. Теперь все готово. Все остальные этапы установки следует выполнять, как описано в руководстве по обновлению корпуса.
