Сетевая стойка 19 см.

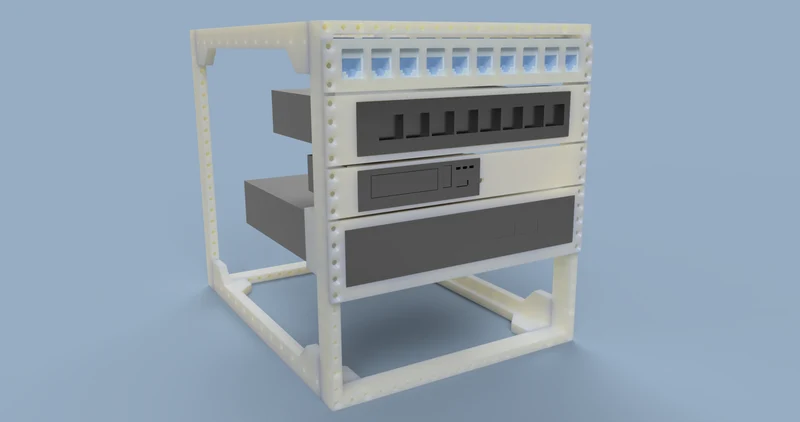

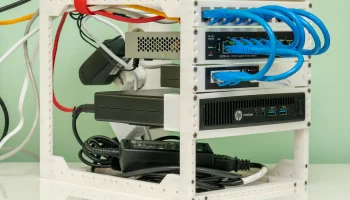

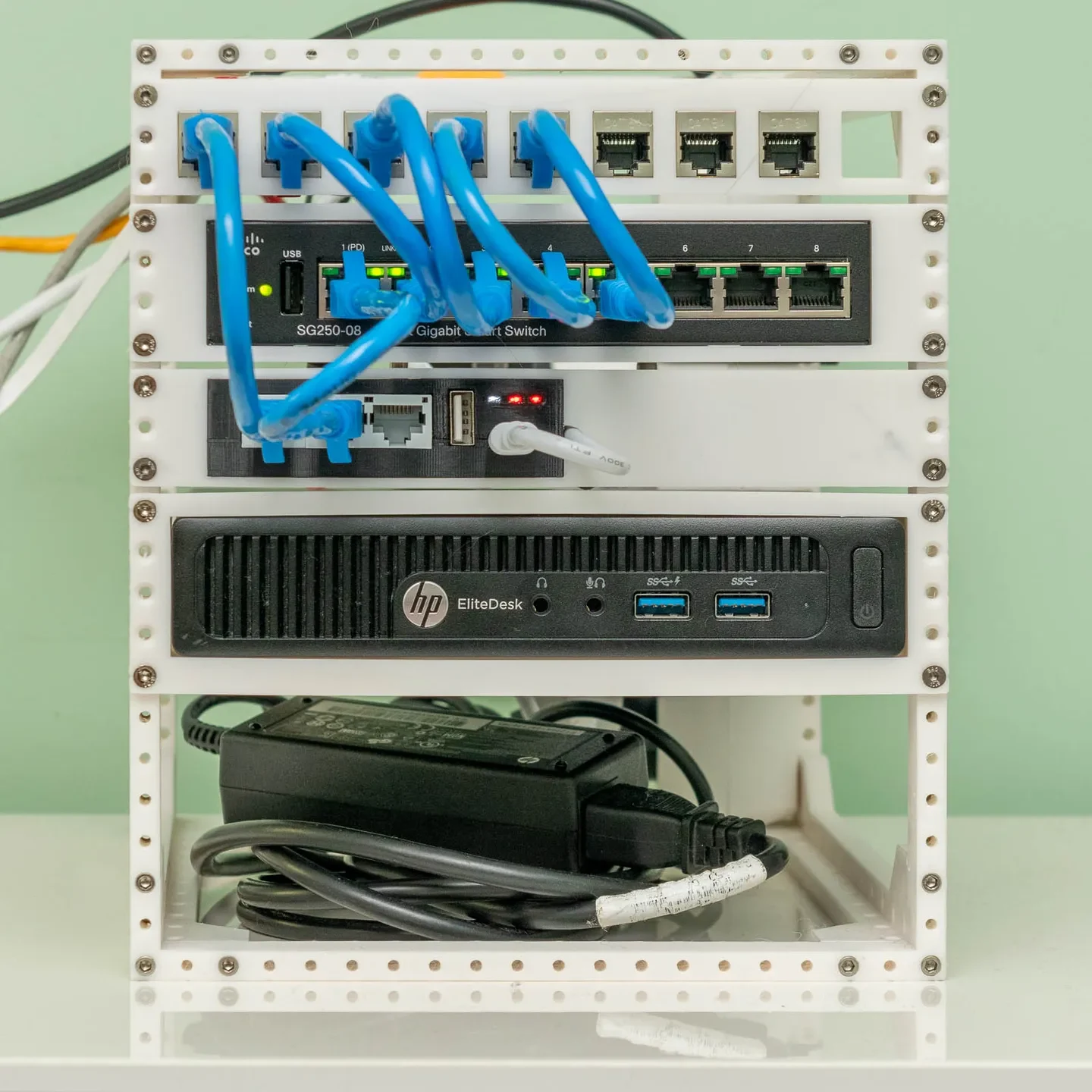

Я хотел организовать нашу небольшую кучу домашнего сетевого оборудования, поэтому спроектировал эту стойку, напечатанную на 3D-принтере. Сверху вниз он содержит:

Проходная патч-панель со слотами для 9 разъемов Keystone

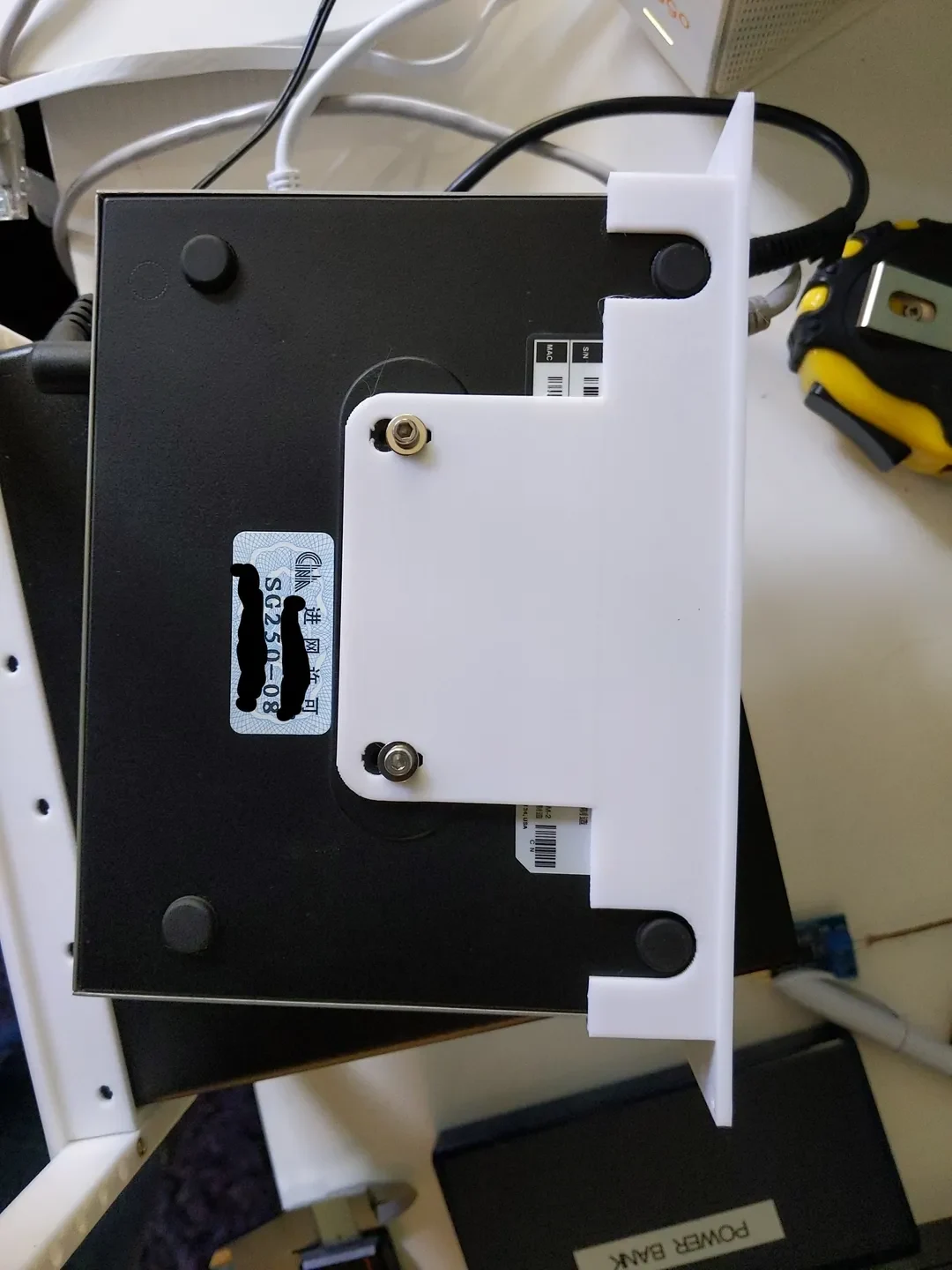

Управляемый коммутатор Cisco SG250-08 L3

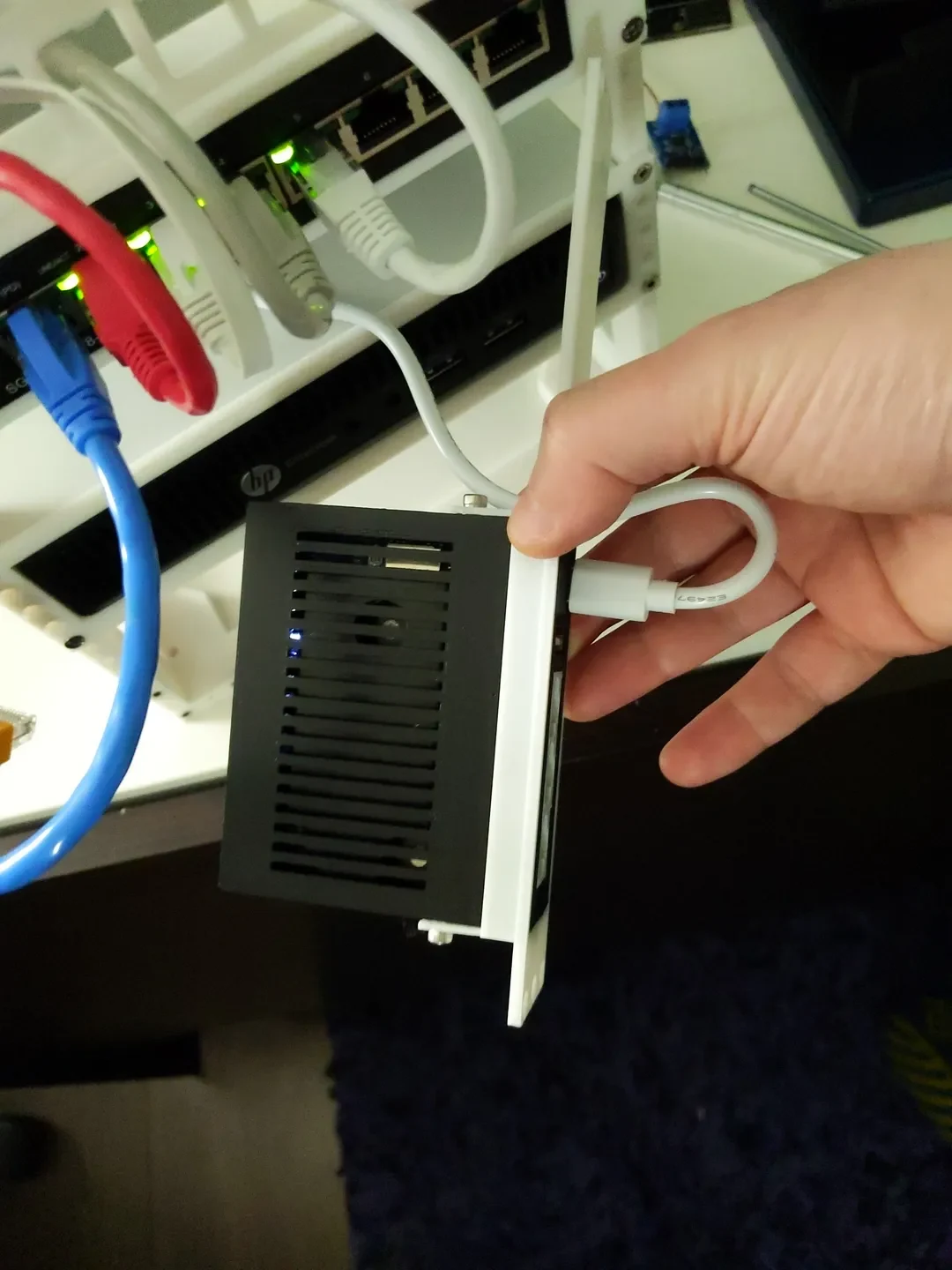

Маршрутизатор GL-iNet GL-MV1000 под управлением OpenWRT в специальном корпусе (также входит в комплект)

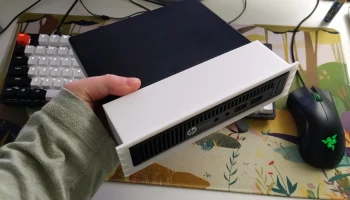

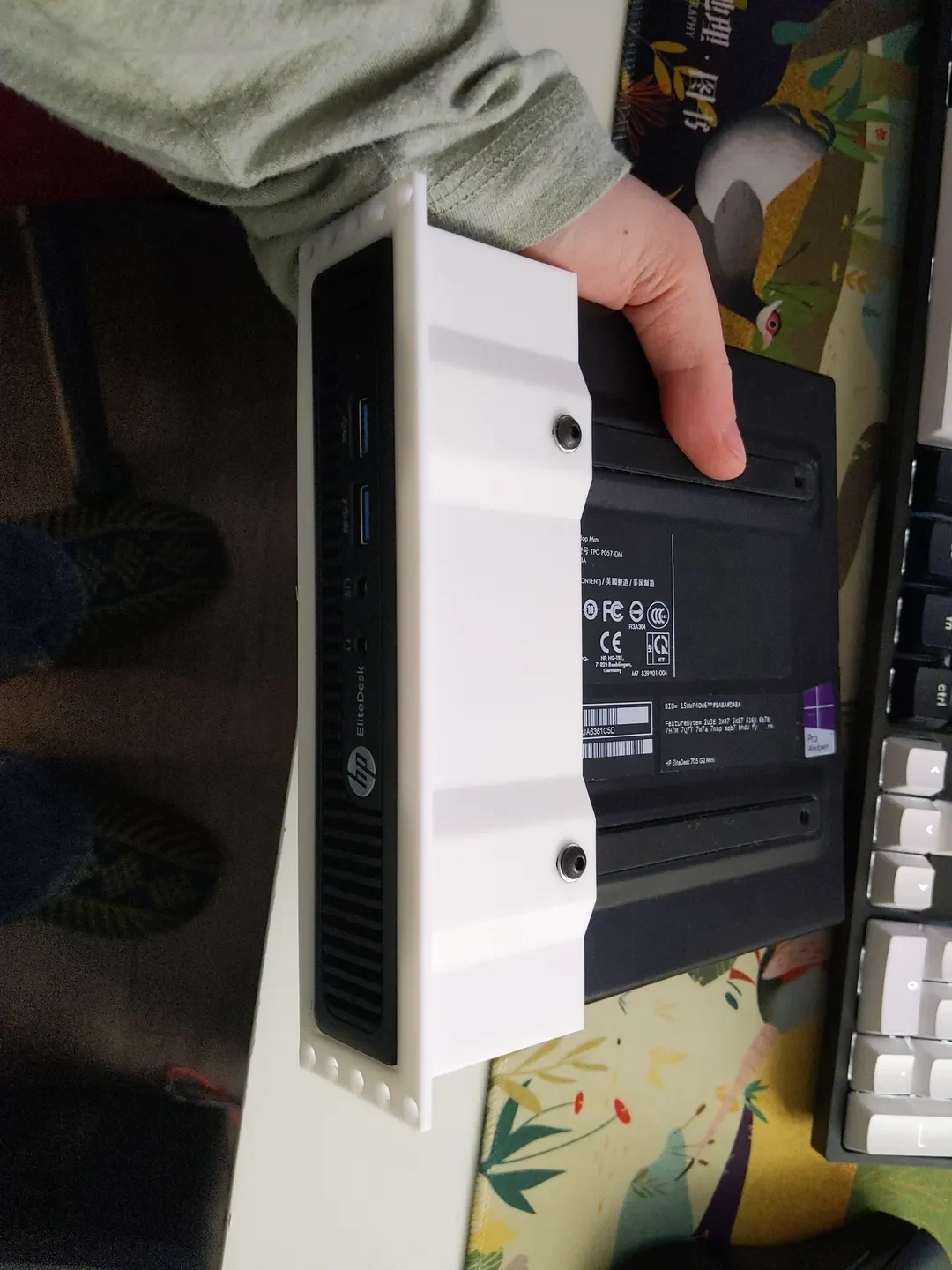

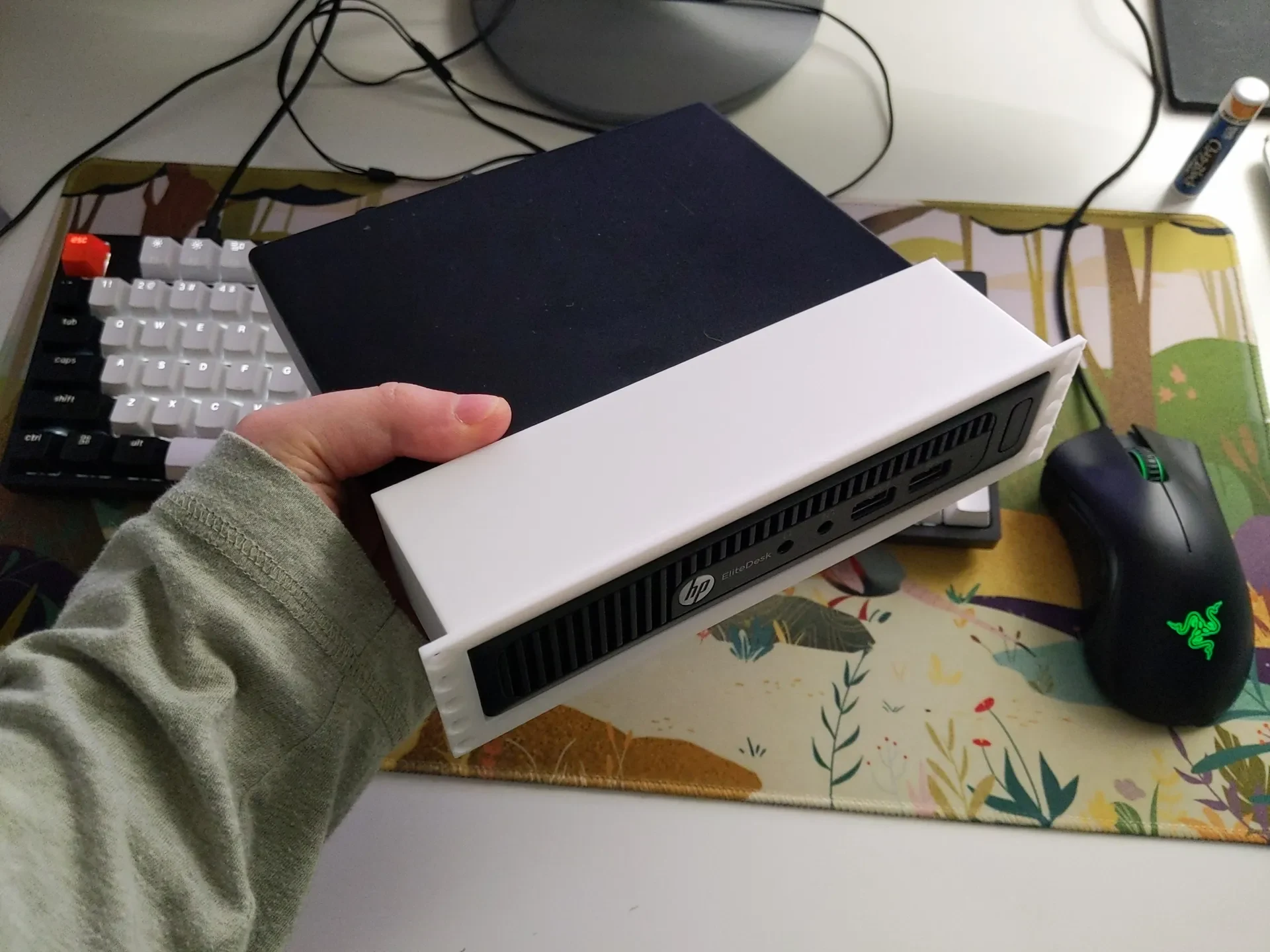

Мини-ПК HP EliteDesk 705 G2

В раме есть место для еще одного или двух устройств, и я прикрепил удлинитель сзади на молнии, чтобы вся проводка находилась внутри рамы.

Все детали предназначены для установки на принтер Prusa MK3S+ и изготовлены из PLA.

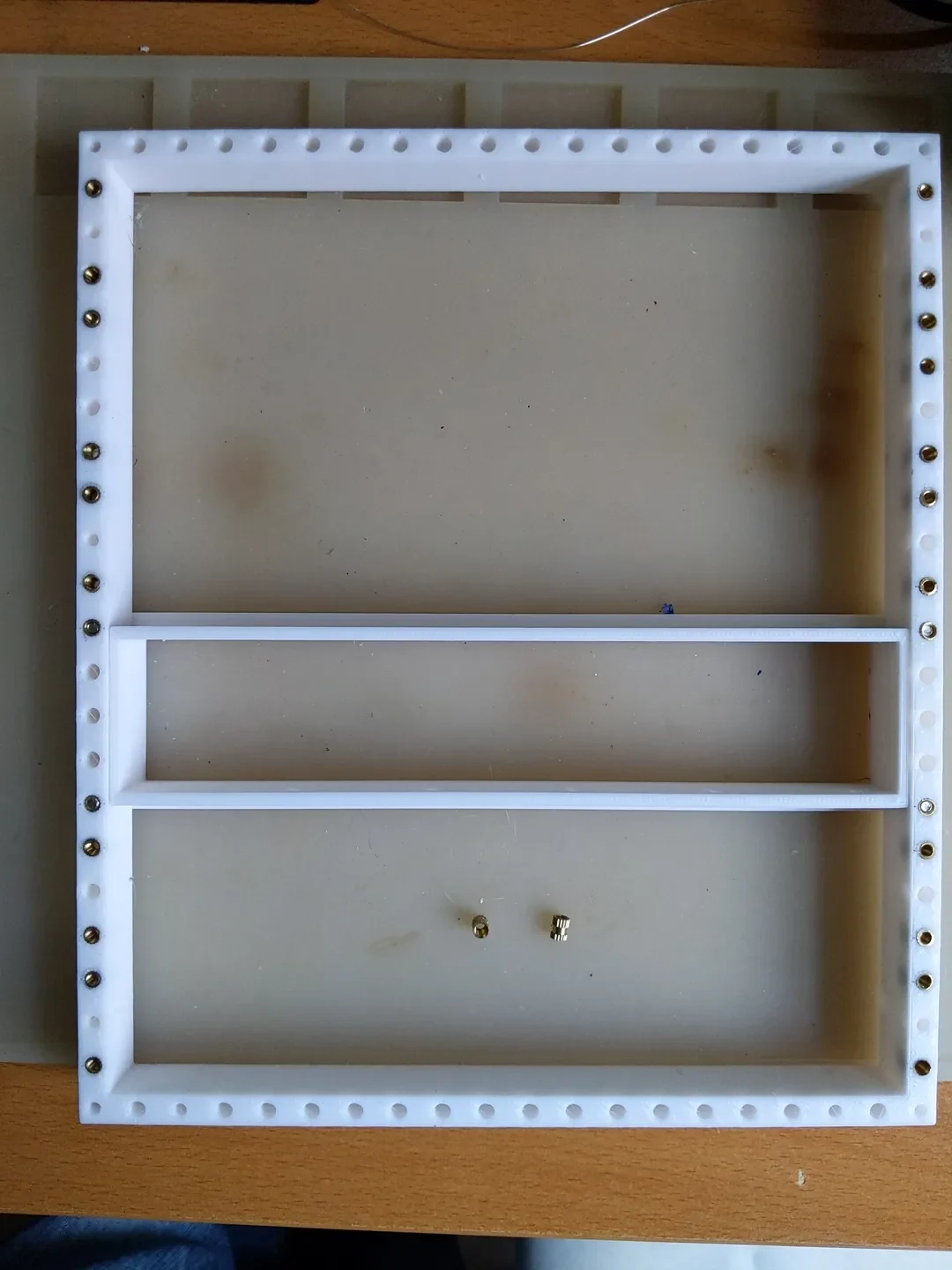

Оборудование, необходимое для каркаса:

24 винта с головкой под торцевой ключ M3, длина 24 мм, с полной резьбой
24 гайки-расплава M3 4x10 мм

и для каждой монтажной пластины:

4 винта M3 с потайной головкой и шестигранной головкой, длина 20 мм
4шт M3 4x6 мм термоплавкие вставные гайки
