Flashforge Adventurer 5M (AD5M) - более простое, легкое и...

НОВЫЙ

Благодаря этому деталь печатается как одна деталь, а не две, опоры не требуются, и это устраняет необходимость склеивания двух деталей вместе с помощью клея CA. Я бы просто использовал ремикс моего проекта от WingWong (@WingWong_521453), но он вызвал тревогу в OrcaSlicer по поводу немногообразных краев (т. е. неправильной геометрии). Итак, это ремикс моего собственного дизайна, в котором нет ни одного полигона от WingWong, но я все же упомянул здесь их ремикс, так как хочу выразить им благодарность за хорошую идею.

Как я сказал WingWong (в комментариях к их ремиксу):

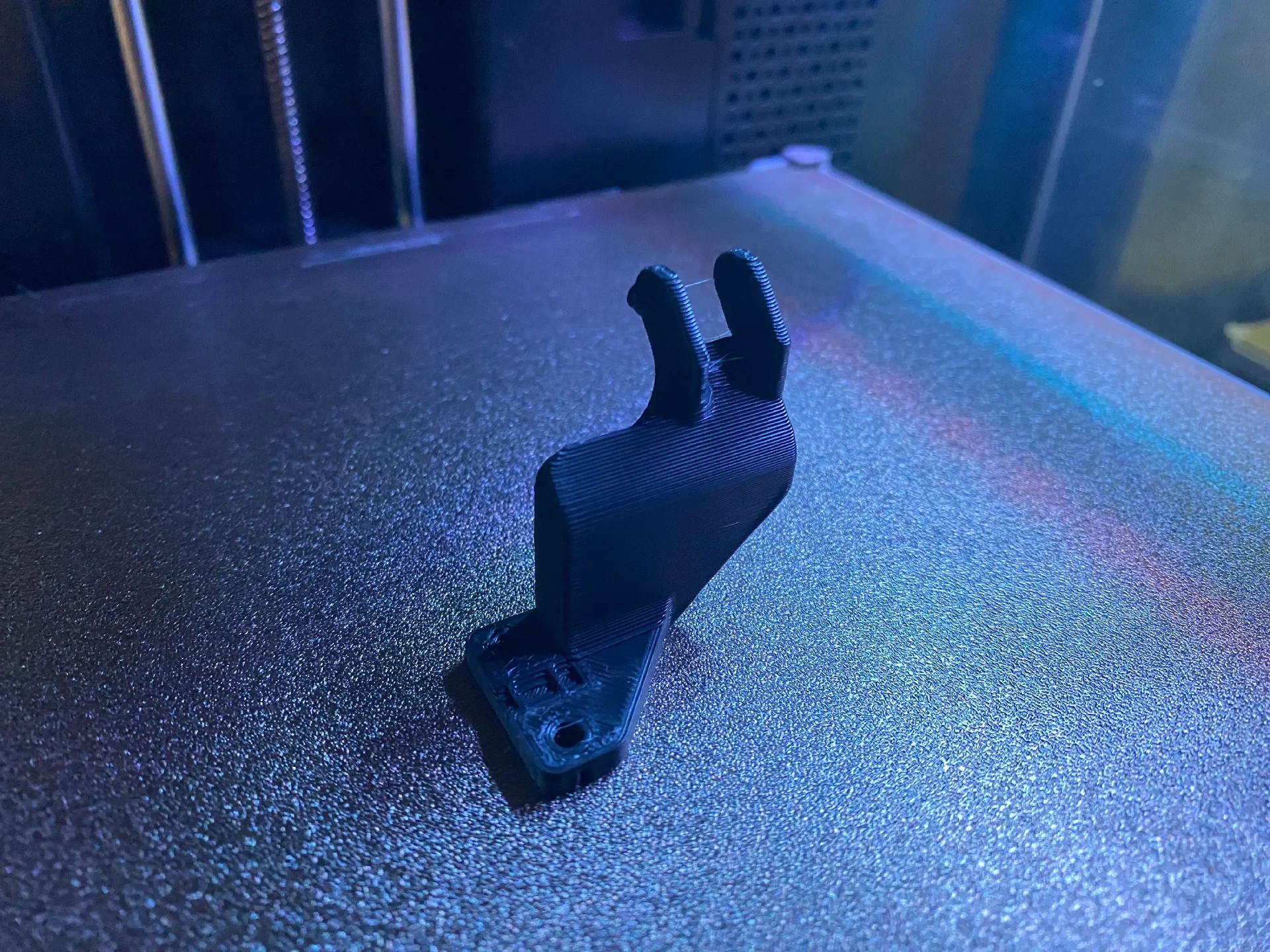

Эй, просто предупреждаю: я пошел распечатать ваш (чтобы заменить один из моих, который сломался со временем), и когда я поместил его в OrcaSlicer, он выдал сигналы тревоги о немногих краях (т. е. с дефектной геометрией). Итак, я просто переделал свой оригинальный дизайн, чтобы использовать тот же подход, что и вы. Но если вы можете предоставить чистый STL и не выдавать ошибок в OrcaSlicer, это было бы здорово. Опять же, как я уже говорил ранее, это крутой ремикс. Я не вижу потери прочности, а только легкость печати. Тому, кто придумал оригинальный дизайн, СПАСИБО. (Прилагаемая фотография отпечатка — это мой ремикс моего собственного дизайна с использованием вашего подхода. Экраны OrcaSlicer — ваш ремикс.)

Примечание. Все следующее просто скопировано и вставлено из моего предыдущего проекта:

СТАРЫЙ (здесь игнорируйте часть о склеивании двух частей вместе)

Это короткое видео все объясняет.

ПРИМЕЧАНИЕ. Он не указан как совместимый с AD5M Pro. Я не проверял это с Pro. Один производитель сделал это и сказал, что он несовместим с Pro.

Flashforge Adventurer 5M («AD5M») — фантастический принтер по отличной цене. Дизайн печатной версии корпуса очень хорошо продуман и продуман. На самом деле был только один аспект конструкции, который, казалось, можно было улучшить.

Это более простой, легкий, быстрый и долговечный… конец цепи перетаскивания на хотэнде/экструдере. Два подготовительных этапа и три этапа установки:

Шаги по подготовке:

Распечатайте одно дополнительное звено тросовой цепи и установите его на цепь. (Общее количество ссылок должно составить 21. Если вам все еще нужен файл для печати цепочки, щелкните здесь и нажмите на пункт меню с надписью «Если вы хотите сделать 100% DIY: комплект перетаскивания цепочки».)

Распечатайте две детали из этого списка (используя 40% заполнения для прочности) и CA склейте их вместе, как показано ниже. Детали печатаются в соответствии с ориентацией и без какой-либо поддержки.

Распечатайте план срезов, показанный в OrcaSlicer:

Детали, склеенные клеем СА:

«Выступ» (показанный ниже на рентгеновском снимке) вставляется в соответствующий фиксатор, помогающий выравнивать во время склеивания:

Шаги по установке:

Прикрепите новую деталь к тросовой це��и. (Вверху у него есть часть, напоминающая охватываемый конец звена кабельной цепи.)

Там, где кабель входит в хотэнд/экструдер, есть небольшая защелка с двумя винтами. Эта вкладка фиксирует кабель. Выверните два маленьких винта и сохраните их для повторного использования.

Замените небольшую вкладку нижней частью новой детали. Затяните в него те же два винта, которые раньше удерживали старую вкладку на месте. Сохраните старую вкладку, если хотите, на всякий случай.

Выбор нити?

Если вы обычно печатаете PLA или другими нитями, для которых не требуется обогреваемая камера в корпусе, то эту деталь, безусловно, можно напечатать с помощью PLA. Если вы планируете когда-либо печатать с использованием нитей, для которых требуются высокие температуры как для печати, так и для температуры камеры корпуса, то обязательно печатайте эту часть, используя более термостойкую нить.

Вот и все. Теперь все готово. Все остальные этапы установки следует выполнять, как описано в руководстве по обновлению корпуса.
