Петля и ручка для корпуса Flashforge AD5M ДЛЯ МИНИМАЛЬНОГ...

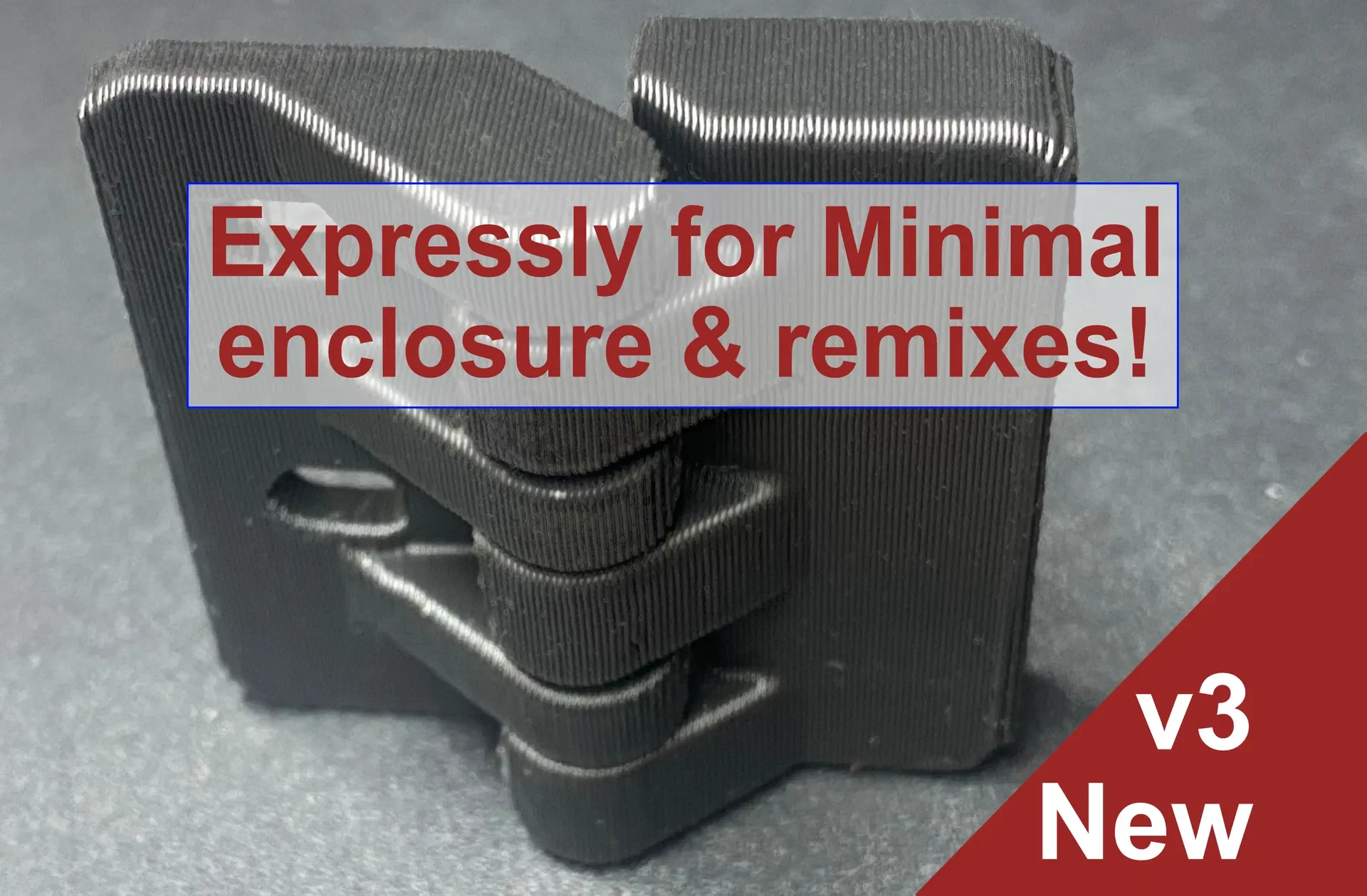

Эта третья версия дверной петли AD5M для шкафа «Сделай сам» специально предназначена для корпуса Minimal и его модификаций. Он перемещает дверцу из плексигласа вниз на 5 мм, чтобы можно было вернуть сенсорный экран на металлическую раму, а также сохранить все дополнительные функции версии 2: ее легче высвободить после печати и добавить возможность регулировки для размещения двери слева направо (потому что для некоторых пользователей, включая меня, расположение двери по умолчанию слишком далеко влево), а также дополнительные функции версии 1 (легче вырваться после печати).

ПРИМЕЧАНИЕ. Вам также понадобится напечатать новую, переработанную РУЧКУ v2, у которой защелка сдвинута ВВЕРХ на 5 мм, чтобы уравновесить эту новую петлю, чтобы ручка по-прежнему фиксировалась правильно! Новая ручка включена в этот список.

Это специально для этого, v3:

А для этого — модификация для установки новых стояков на защитные пластины OG, которая в остальном обладает всеми дост��инствами v3 выше:

А также для более старой версии v3, показанной выше:

Сообщение для печати Примечание

Что касается v3 и v2, которые легче высвободить (для движения шарнира) после печати (поскольку во время печати происходит небольшое плавление), все, что мне нужно было сделать, это сжать их, чтобы «закрыть». Очень легкое давление высвободило его и привело к удивительному движению шарнира.

Журнал изменений

Вторник, 27 января 2026 г. — загружена измененная версия новой версии 3 дверной петли для шкафа AD5M DIY. В новой области, добавленной для эстетики, отсутствовал шарнирный «зуб». Если вы уже скачали и распечатали, переделывать не нужно. Отсутствие зуба не повлияет на функциональность. Количе��тво зубцов шарнира, имевшихся до этого исправления, уже было больше, чем в оригинале. Спасибо коллеге-разработчику печатных форм Алексею Елсукову за то, что он уловил это во время нарезки.

Детали вставлены из более ранней версии

Детали ниже скопированы и вставлены из более старой версии 2:

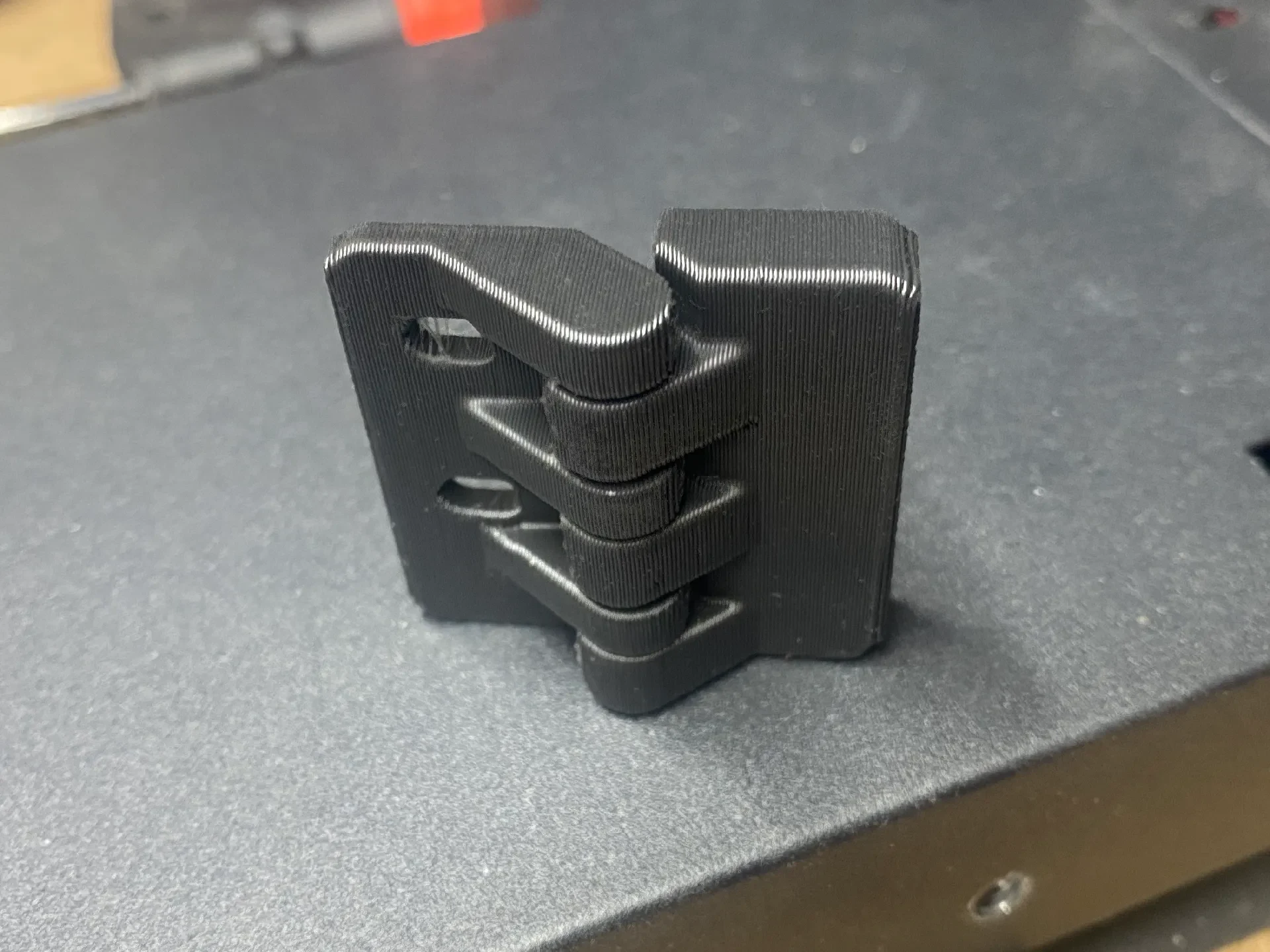

Эту версию не только легче открыть, но и добавлено лучшее расположение дверей: прорези для регулировки. Для некоторых пользователей передняя дверь корпуса расположена слишком далеко влево. Этот комплект петель допускает регулировку примерно на 2,5 мм при расположении слева направо.

= = =

Следующее скопировано и вставлено из предыдущей версии v1:

Оригинальная дверная петля, напечатанная на месте, имела очень малый зазор всего 0,1 мм, и для многих из нас она плавится (сваривается) во время печати, и любые попытки открыть ее п��ивели бы к поломке петли.

В этом ремиксе зазор при печати увеличен с 0,10 до 0,15 мм. Он до сих пор прекрасно функционирует, и мне удалось открыть его, не сломав.

Примечание: прежде чем сделать этот ремикс, я сделал корпус своими руками со старой петлей и смог заставить петлю работать только с помощью одной определенной нити PLA +, а также приложив отверстие петли к углу плиты мраморной столешницы и осторожно постукивая по задней части петли резиновым молотком. Некоторые все равно сломались бы, но некоторые успешно открылись.

В более поздних попытках сделать больше корпусов (так как теперь у меня есть 3 AD5M) я использовал другие нити PLA (попытки использовать чистый PLA и различные PLA+), и все петли вышли из строя, и заметьте, они были напечатаны на AD5M — даже после их тщательной калибровки.

Эту переработа��ную петлю можно было открыть с первой попытки. Он по-прежнему достаточно плотный, чтобы функционировать точно так, как задумано, без каких-либо перекосов.

Если ваши петли работают отлично, вам это не нужно. Если ваши петли ломаются, когда вы пытаетесь их открыть, попробуйте это.

Речь идет об обновлении корпуса своими руками.

ХЕДСАП 1:

Я только что опубликовал новый, улучшенный ремикс моего популярного бокового держателя катушки — с четырьмя косметическими вариациями на выбор. Нажмите здесь, чтобы просмотреть файлы для печати.

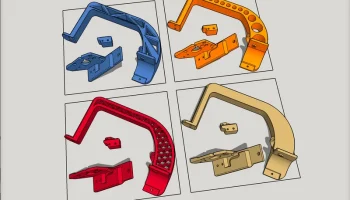

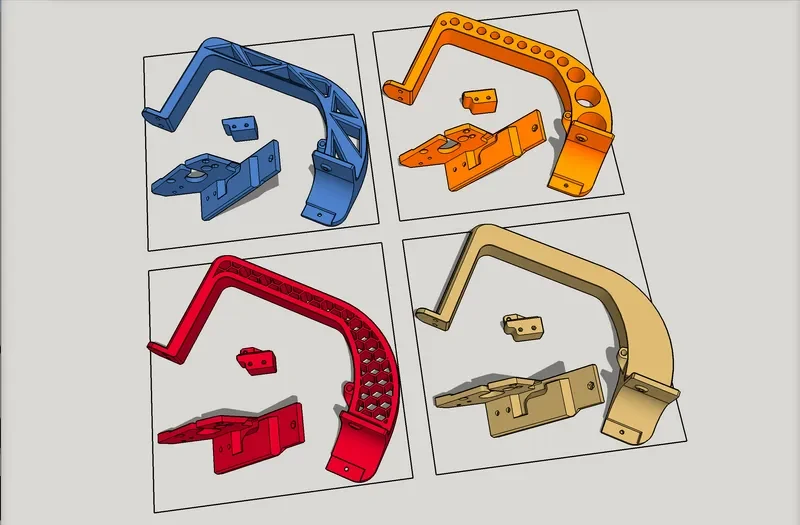

Этот популярный ремикс включает в себя боковой держатель катушки. Место крепления держателя катушки учитывает вертикальную защитную пластину корпуса DIY и предназначено для работы без модификации существующих деталей корпуса DIY.

https://www.printables.com/model/1127538-1-of-4-flashforge-adventurer-5m-ad5m-improved-side

ХЕДСАП 2:

Также я сделал ремикс на новый минимум
