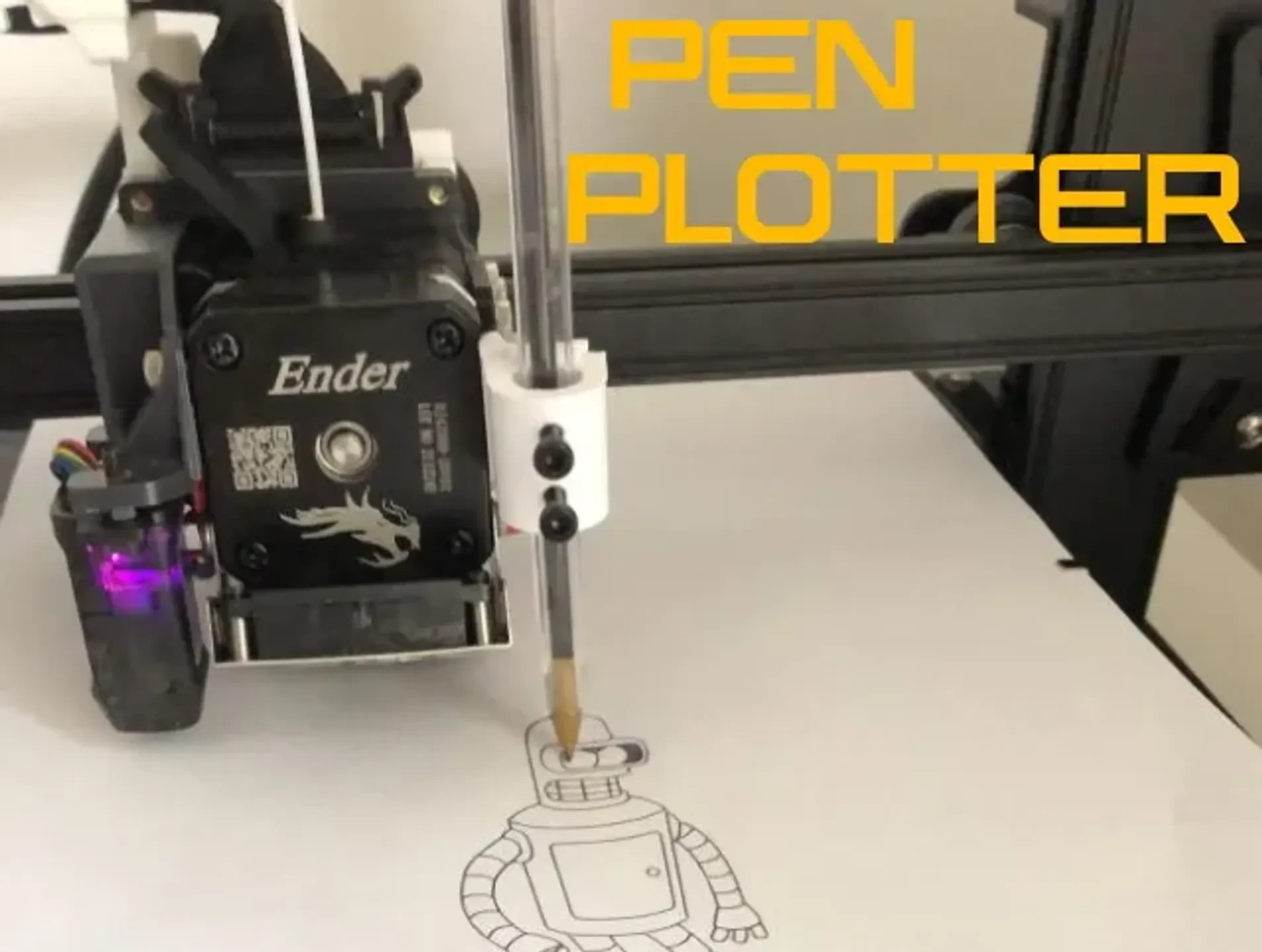

Перьевой плоттер для экструдера Sprite ~ Ender 3 S1.........

Также ознакомьтесь с нашим последним проектом, который будет запущен на Kickstarter 30 апреля 2023 г.

https://www.kickstarter.com/projects/fizzychickens/3d-printable-antikythera-mechanism

Ремикс на «Три утки в медвежьем костюме» Плоттер

Требуется 2 болта M3 (чтобы удерживать ручку на месте)

Я использую запасной болт М4, который идет в комплекте с экструдером Sprite.

ЛЕГКАЯ КОНФИГ!

Конфигурация:

В Cura вам нужно будет сместить экструдер, чтобы ваш принтер знал, где находится ваша ручка. Самый простой способ добиться этого — добавить новый принтер и вставить на его место начальный и конечный G-код.

; Ender 3 S1 Старт G-кода
G92 Е0; Сбросить экструдер
G28; Начало всех осей
G92 Е0; Сбросить экструдер
Ender 3 S1 Конец G-кода
G91; Относительное позиционирование
Г1 Z10; Поднимите Z еще
G90; Абсолютное позиционирование
G1 X0 Y{глубина_машины}; Настоящая печать
М84 Х Й Е; Отключить все степперы, кроме Z

Выберите: Экструдер 1, а для Ender 3 S1 я рекомендую смещение сопла:
Х20 Y-60

«Обязательные» настройки слайсера:

Температура печати 0
Температура кровати 0
Ширина линии 0,7 мм
Высота слоя 0,5 мм
Стены 1 (Контуры) / 2+ Подробно
Инфил 100%
Ретракция включена
Z-хоп при втягивании ВКЛ.
Z-хоп Высота 1,5 мм
Охлаждение ВЫКЛ.
Адгезия рабочей пластины НЕТ

Конвертируйте Jpeg в файлы STL здесь:
https://anyconv.com/jpeg-to-stl-converter/

Боковые примечания:

После преобразования JPEG в STL через веб-сайт импортируйте STL в Cura и масштабируйте Z до 200 % для одного слоя. Он автоматически масштабирует его до 10 000%.
Напечатайте детали держателя пера шириной линии 0,12, при толщине линии 0,2 две детали перьевого плоттера застрянут, и вам придется печатать больше, чем необходимо.
Веб-сайт преобразования лучше всего обрабатывает черно-белые изображения.
Я рекомендую простое в использовании программное обеспечение Paint.NET для редактирования изображений.
