Расширяющийся треугольник 3-4-5

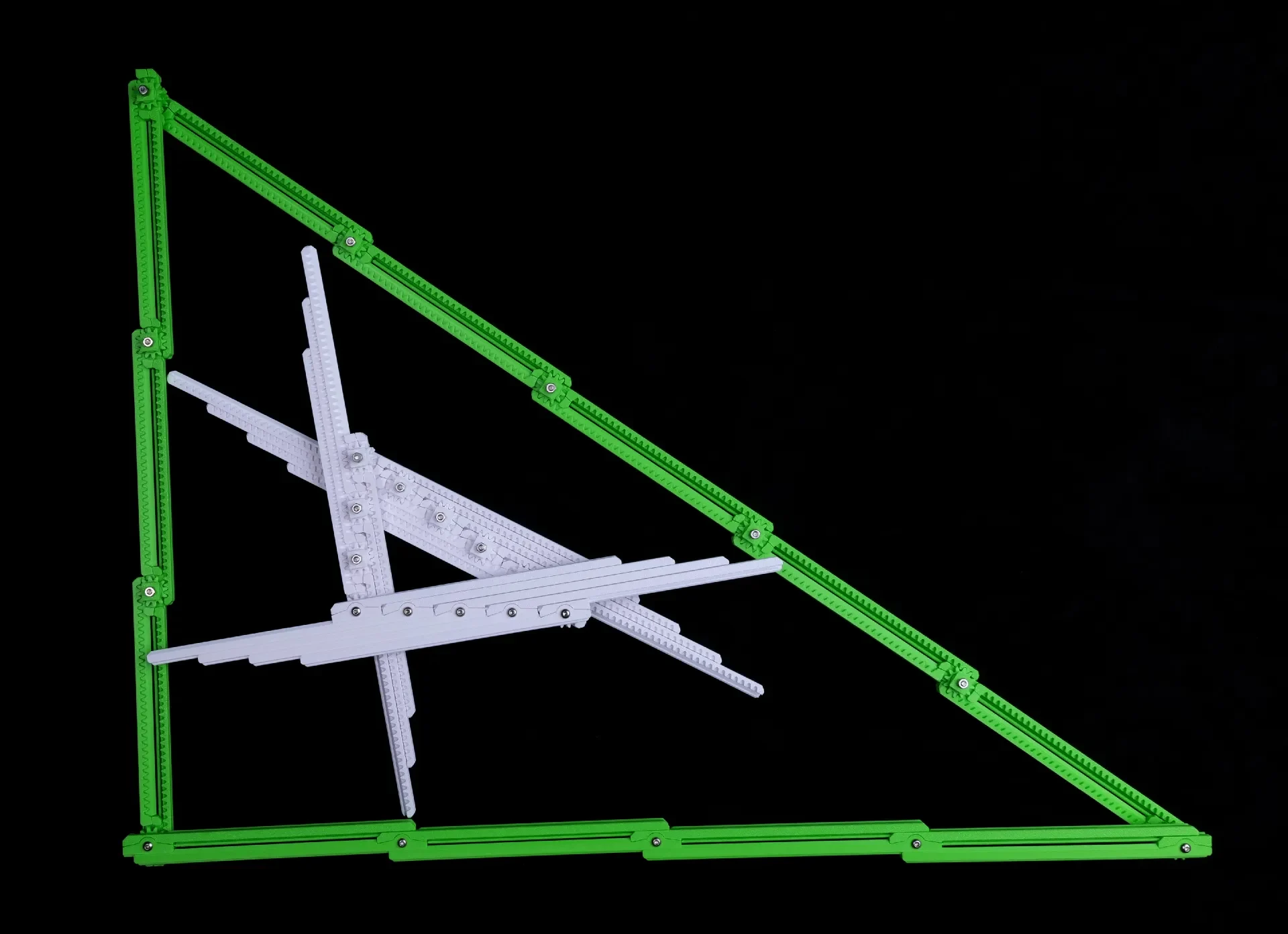

Это расширяющийся механизм: он идет от малого к большому и имеет одну степень свободы. На первой фотографии два треугольника являются идентичными копиями этого механизма. Зеленый треугольник полностью развернут, а белый треугольник полностью свернут.

Сборка

Я загрузил одни и те же файлы для печати в форматах stl и Step. Детали предназначены для печати с высотой слоя 0,2 мм и поддержкой. Вероятно, будет хорошей идеей сначала распечатать лишь несколько деталей, чтобы убедиться, что их можно хорошо очистить и плавно соединить вместе. Я напечатал эти детали как PLA, так и PETG. Я обнаружил, что PLA может быть немного «липким». PETG, кажется, имеет меньшее трение. Нанесение смазки (например, вазелина) на направляющие и канавки перед сближением деталей уменьшит трение.

Помимо деталей, напечатанных на 3D-принтере, вам понадобятся гайки M3 и болты длиной не менее: 14 мм (девять болтов), 18 мм (один болт), 25 мм (один болт) и 30 мм (один болт).

Детали, напечатанные на 3D-принтере, помечены в PDF-файле как «expanding_345_triangle_parts.pdf» и «expanding_345_triangle_assembled.pdf». Обратите внимание, что здесь много одинаковых деталей и несколько особых деталей по углам.

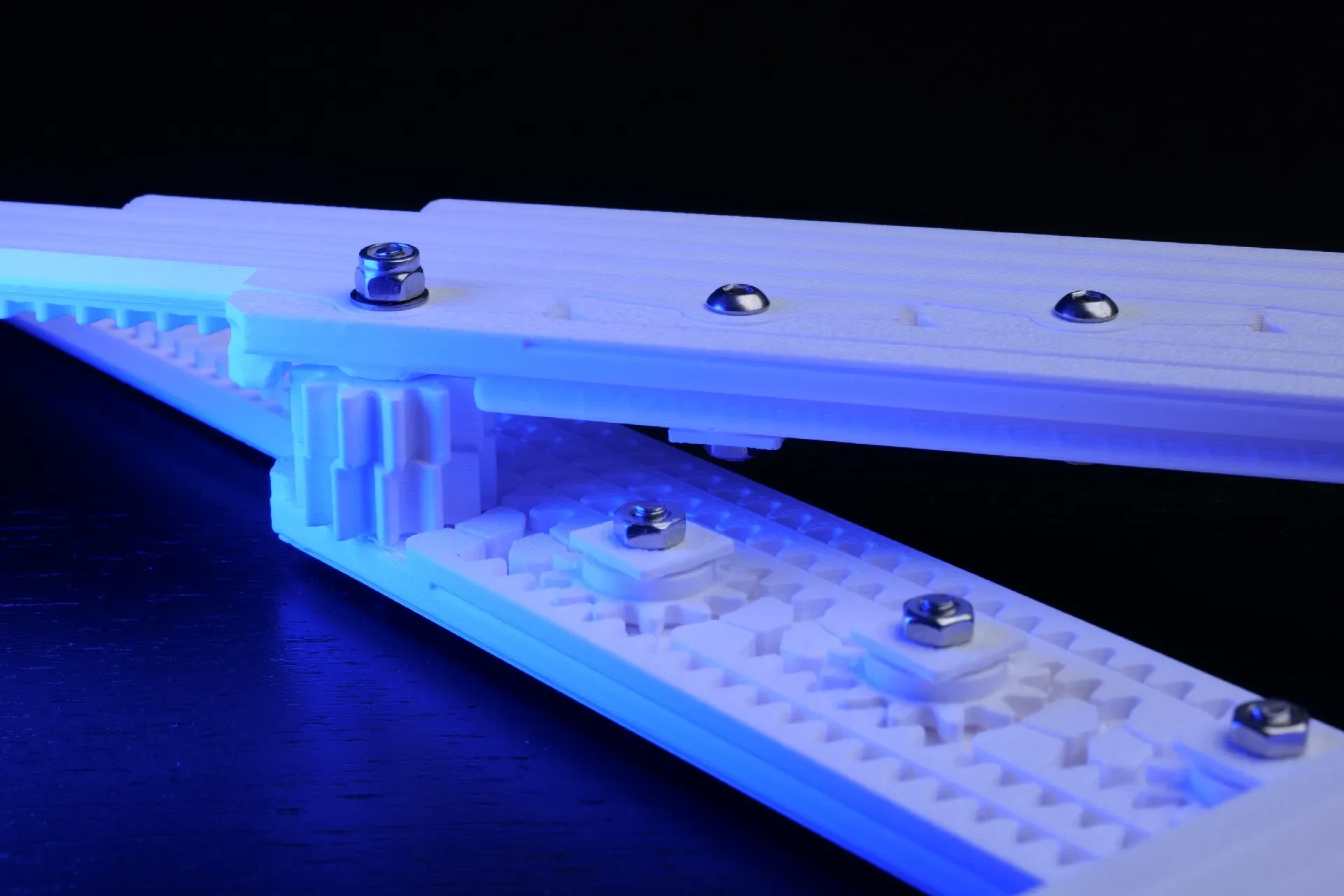

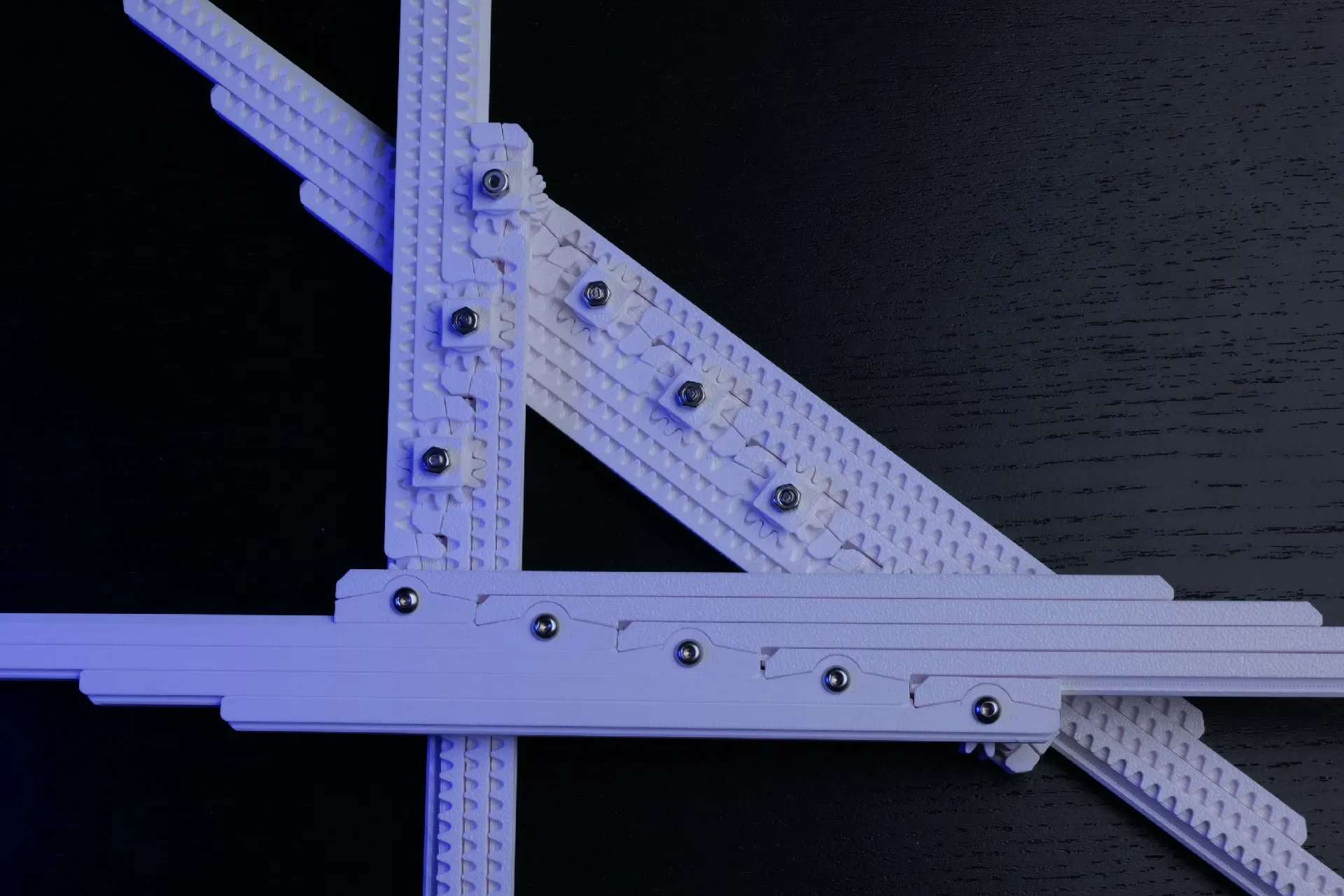

Каждая двойная стойка состоит из двух печатных частей, скрепленных болтами посредством шестерни. (Между двумя частями в месте их соприкосновения имеется некоторое дополнительное пространство, чтобы компенсировать неровности, возникающие при удалении поддерживающего материала.)

Я считаю, что проще всего сначала собрать три стороны треугольника, а затем скрепить три стороны вместе по углам.

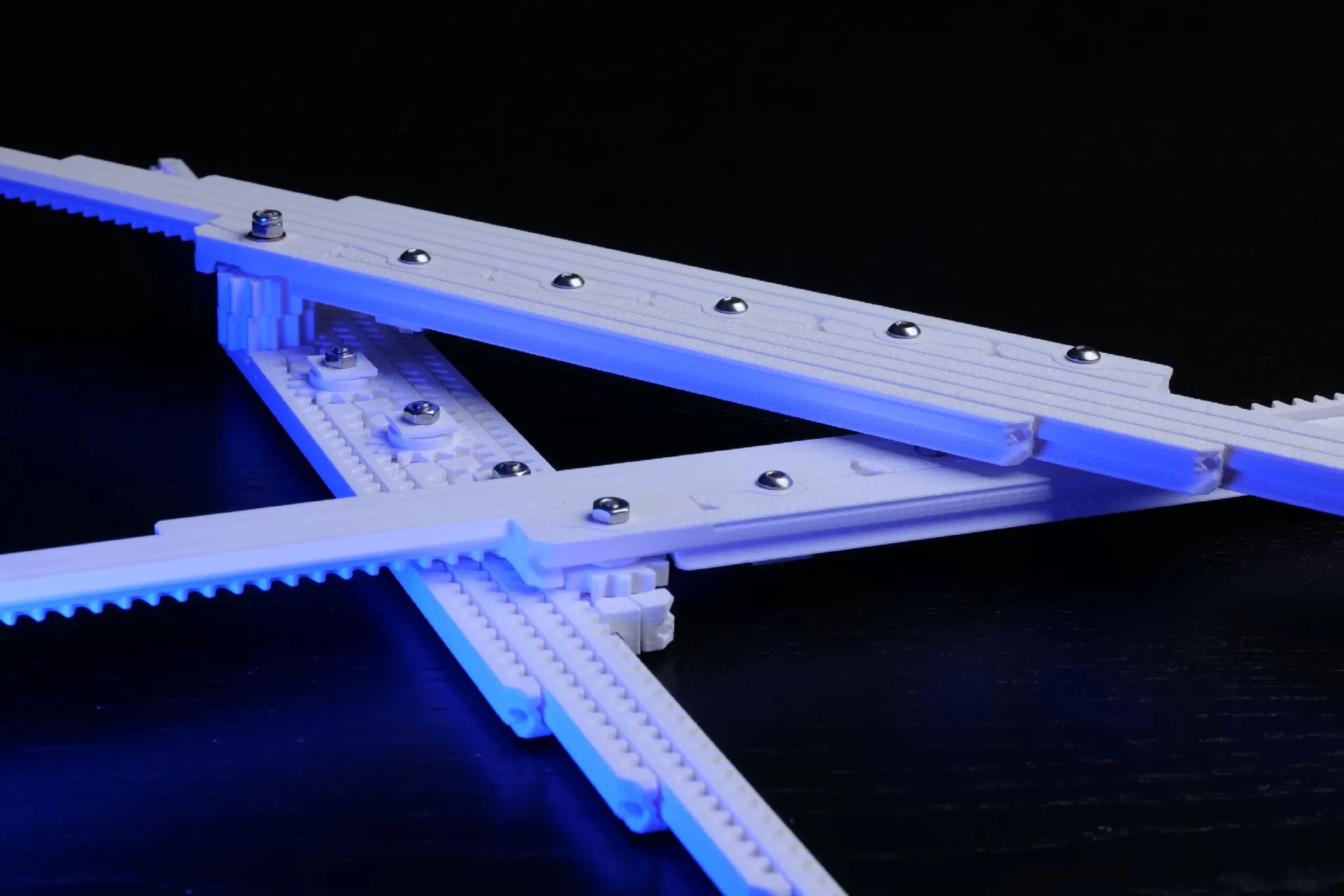

Сдвиньте стойки каждой стороны вместе и сложите их вниз до упора, прежде чем вставлять шестерни (детали G) и крышки (детали C) и закручивать болты. Это должно гарантировать, что шестерни совмещены с правильными зубьями реек.

Точно так же убедитесь, что все стороны треугольников полностью сложены, прежде чем соединить их вместе через угловые шестерни.

Больше механизмов

Детали этой конструкции можно перепрофилировать для создания расширяющихся квадратных сеток. Используйте детали

U1 и U2 для создания двойных стоек на верхнем ярусе,
L1 и L2 для создания двойных стоек на нижнем уровне,
G1 как шестерня, где пересекаются верхний и нижний слои, и
G и C там, где они не пересекаются.

Используйте детали U1e, U2e, L1e и L2e для концов линии двойных стоек. (Вы можете жаловаться, что в файлах нет детали L1e. Однако L1e является зеркальным отражением U1e, поэтому вы можете просто отразить U1e, чтобы получить L1e. То же самое справедливо и для других пар деталей с «L» и «U» в их метках.)
