АН-64 Коллективный захват

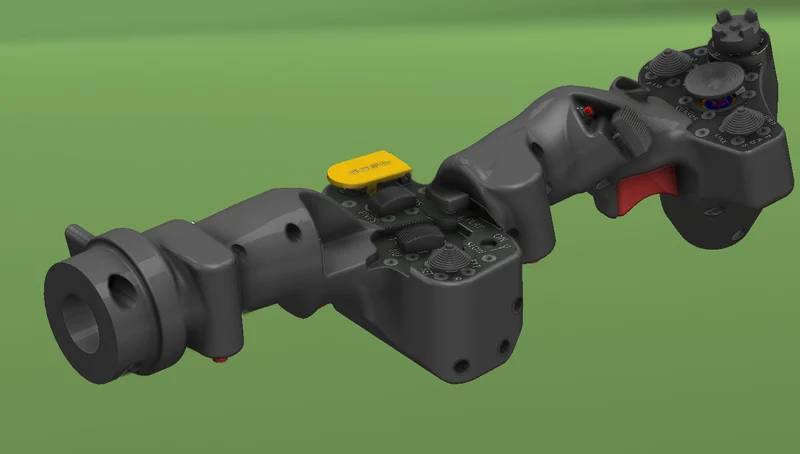

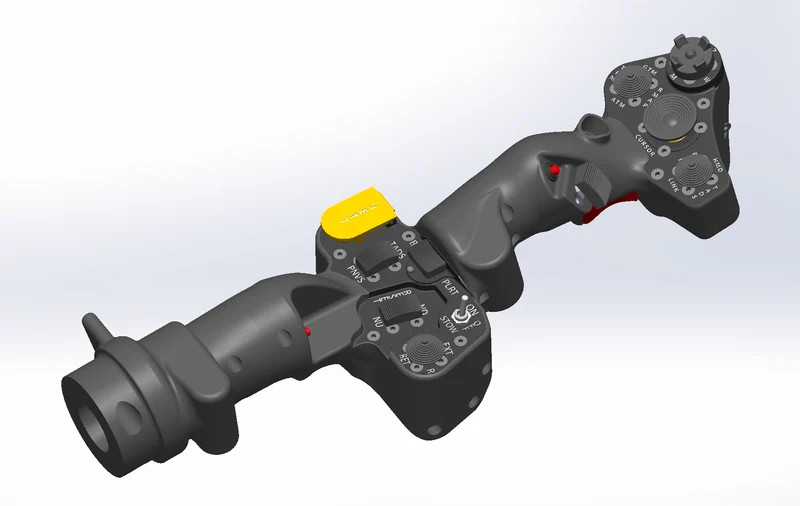

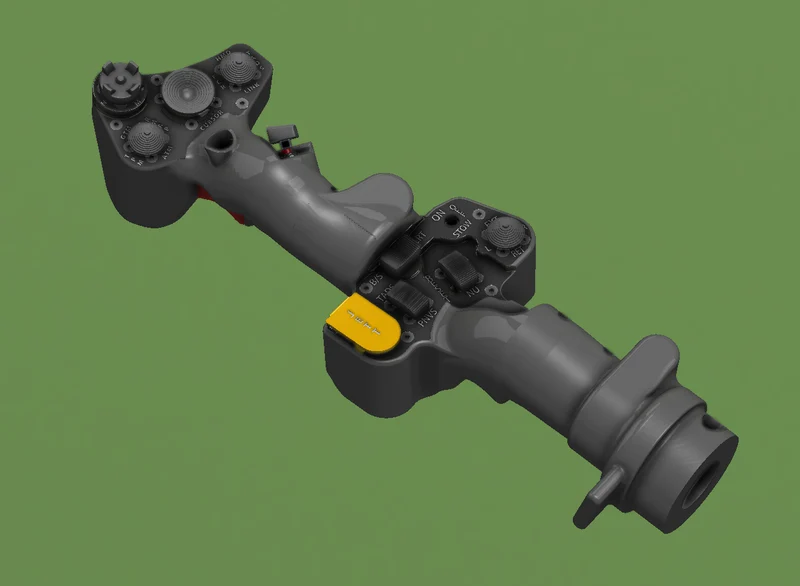

Это 3D-модель коллективной рукоятки AH-64D, которую я создал на основе габаритного чертежа, найденного в Интернете. Изначально я создал это для того, чтобы у меня был собственный коллективный контроль над DCS. Эта конструкция включает в себя все кнопки и переключатели, имеющиеся в реальной рукоятке, за исключением нижней спусковой скобы и защиты кнопки удара. Чтобы улучшить вашу хватку, я выпустил для этого конструкцию базового блока.
Я использую его сам уже год, и сцепление все еще работает как надо. Конструкция 4- и 2-позиционных переключателей, возможно, не так хороша, как могла бы, но они работали достаточно хорошо, поэтому я не удосужился разработать лучшую версию. Обратите внимание, что вам, возможно, придется настроить зажим и/или втулки кнопок (мизинцев), чтобы весь переключатель не попадал внутрь рукоятки во время использования.
Настоящий переключатель коллективного упр��вления ударами AH64D представляет собой двухпозиционный переключатель, но на его место можно установить четырехпозиционный переключатель и получить 2 дополнительные кнопки.
Эта сборка требует некоторых технических знаний, но ее можно распечатать и собрать (черт возьми, даже я смог это сделать!). Поскольку мои познания в электронике не на должном уровне, я не буду публиковать никаких инструкций по этой теме, но ниже вы можете найти список компонентов, которые я использовал в своей сборке.
Вот список купленных компонентов, которые я использовал, и несколько советов по процессу сборки:
Аппаратное обеспечение:
Я предлагаю использовать винты с потайной головкой M3x10, я использовал M3x15, но в большинстве случаев это ненужно.
Для штоков 2-х и 4-х позиционных переключателей я рекомендую использовать M3x15 для большей прочности на разрыв, но M3x10 тоже может подойти.
Я использовал маркер, чтобы выделить текст рядом с переключателями. Я залил буквы белой краской и удалил излишки полотенцем и спиртом/лаком для ногтей.
Чтобы плотно закрепить ручку на любой трубе, к которой вы ее прикрепляете, я использовал вставки с резьбой M6 и винты с шестигранной головкой M6x8. Резьбовые вставки я воплотил в пластик паяльником.
Все шляпки переключателей и курсор просто запрессовываются на ножках.
Для сборки я настоятельно рекомендую иметь хороший пинцет или тонкие плоскогубцы, которые помогут вам в сборке.
Вы можете склеить части корпуса рукоятки вместе так, что при закрытии рукоятки вам придется совместить только две части. Я склеил верхнюю и нижнюю стороны с каждой стороны, а затем произвел окончательную сборку. Не склеивайте левую и правую части вместе, если вы хотите иметь возможность разобрать ручку позже.
Электроника:

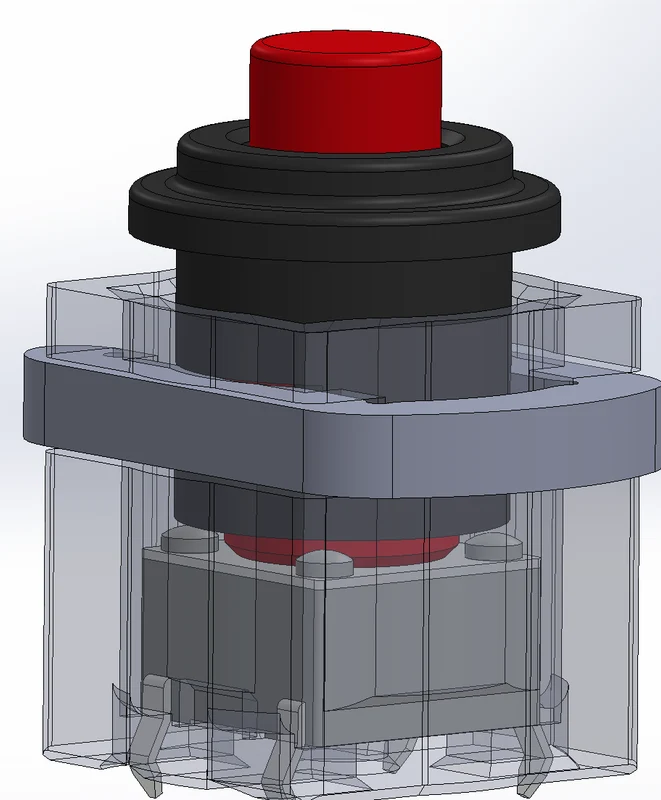

Тактильные переключатели для всех переключателей одинаковые, размером 6 x 6 x 4,3 мм от Digi-key. Я использовал эти, но подойдут и любые другие, таких же размеров, просто тактильная обратная связь будет варьироваться в зависимости от модели.
Для тумблера поискового света используйте переключатель ВКЛ-ВЫКЛ-ВКЛ диаметром 6 мм или аналогичный.
В качестве возвратной пружины спускового крючка я использовал пружину от шариковой ручки с щелчком, которую обрезал по длине.
Так как переключателей в сборке довольно много, я использовал в этой сборке два сдвиговых регистра.
Установите эти регистры внутри рукоятки под каждой пластиной переключателя.
Для осей курсора я использовал аналогичный мини-джойстик, который используется в контроллерах PS и Xbox.
В качестве интерфейса к компьютеру я использовал плату разработки STM32 Blue Pill. Для его настройки я использовал инструмент FreeJoy, и он оказался очень простым в использовании.

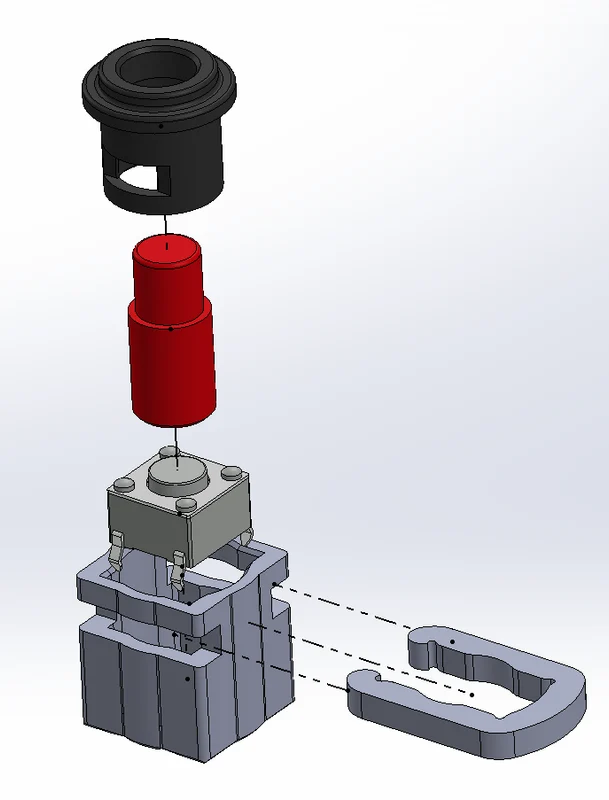

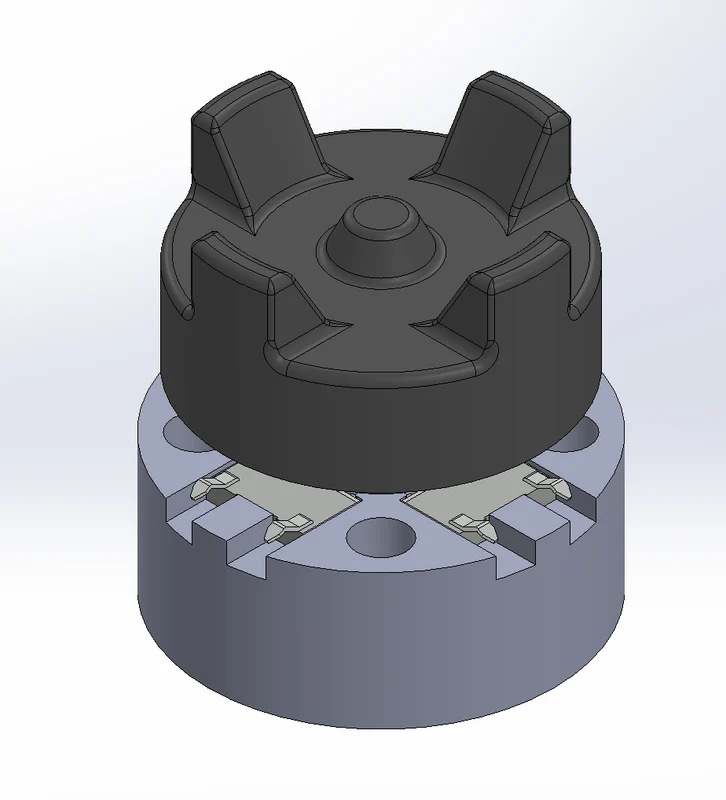

2- и 4-позиционные переключатели:
В зависимости от того, какие у вас тактильные переключатели, вам, возможно, придется отрезать лишние «ножки» переключателя при установке в корпус/корпус переключателя.
Деталь корпуса/корпуса имеет жесткие допуски, поэтому печатайте качественно и будьте осторожны, вставляя тактильный переключатель на место.

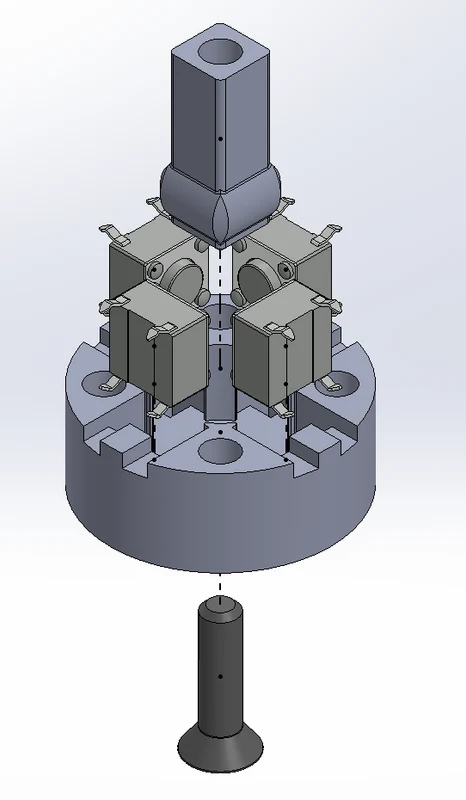

После установки всех тактильных переключателей установите откидную штангу между переключателями.

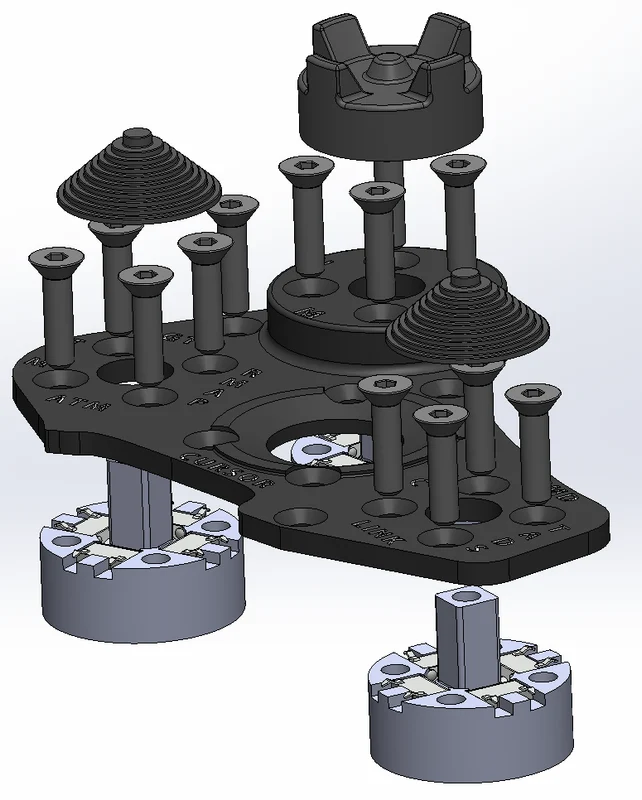

Удерживая шток, вкрутите винт M3x10 или M3x15 в шток снизу, как показано на рисунках выше.
Не затягивайте винт до конца, оставьте небольшой люфт и проверьте, как себя чувствует переключатель. Это может занять некоторое время, прежде чем тактильные ощу��ения станут хорошими.
Рекомендуется убедиться, что тактильные переключатели замыкают цепь при использовании штока для нажатия кнопок тактильных переключателей.

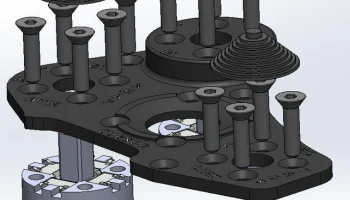

После того, как вы отрегулировали затяжку винтов, используйте 4 винта M3x10 для установки в сборе на кнопочные пластины.
Последний переключатель на штоке, у меня удерживается на месте простым нажатием fi.
