Вместительные корпуса ESP32

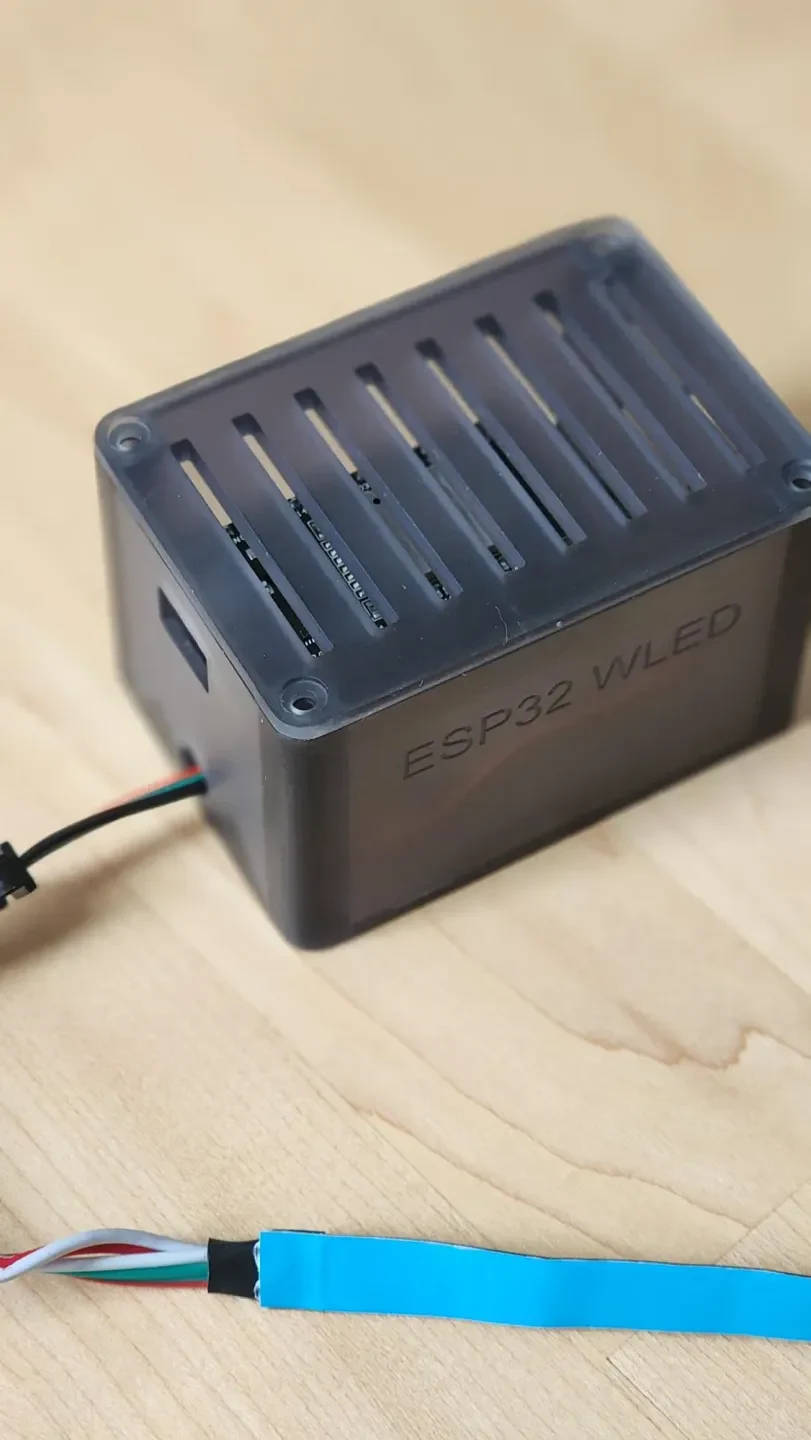

Существует множество корпусов для плат ESP32, но большинство из них довольно обтекаемые/минималистичные, и это нормально, но я решил построить корпус с немного большим пространством, чтобы вы могли легко использовать перемычки на макетной плате вместо пайки, побольше провисать в проводке, чтобы было легче вытаскивать плату разработки, вносить изменения и т. д.

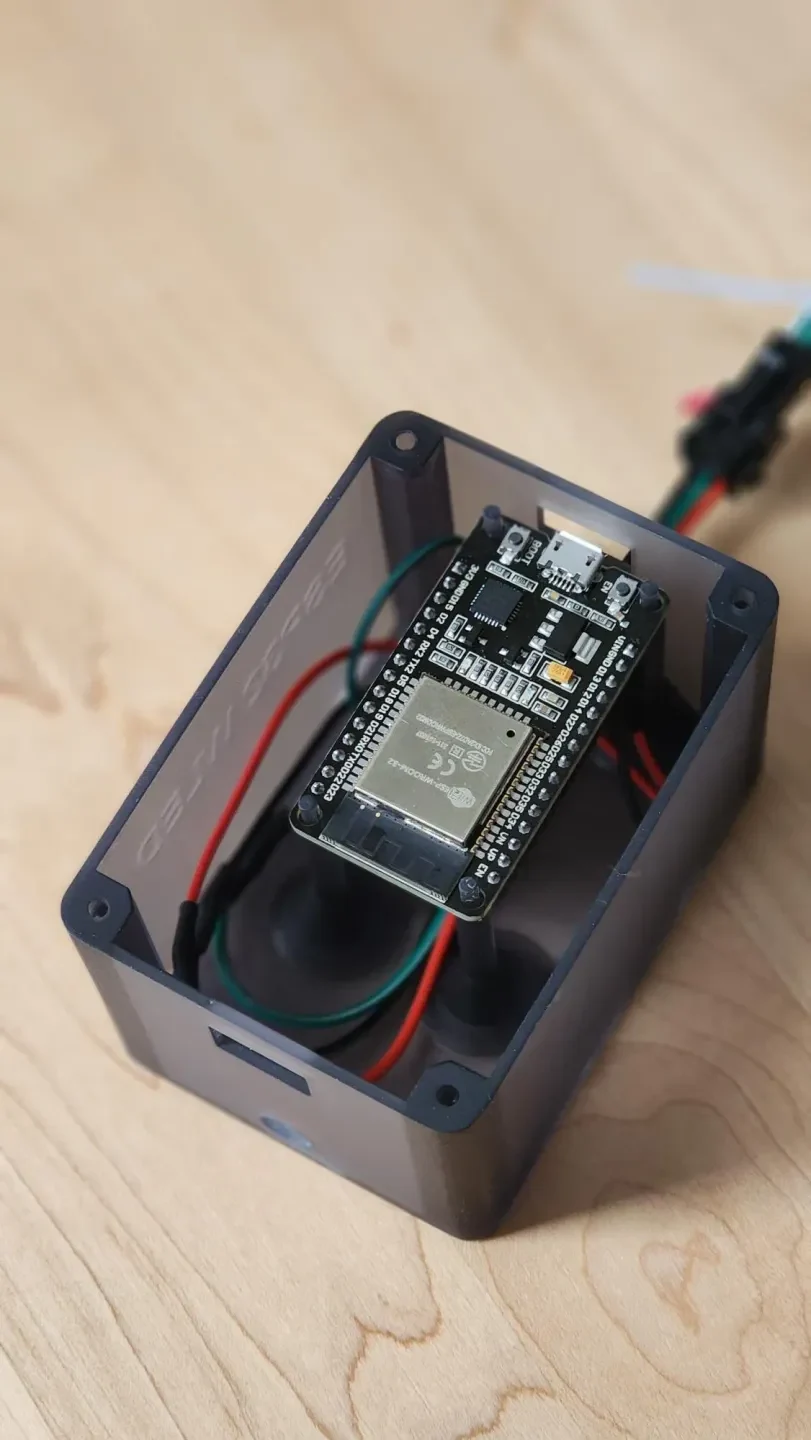

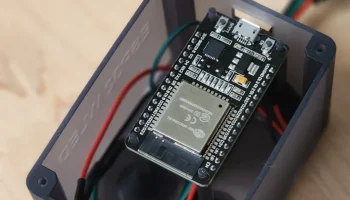

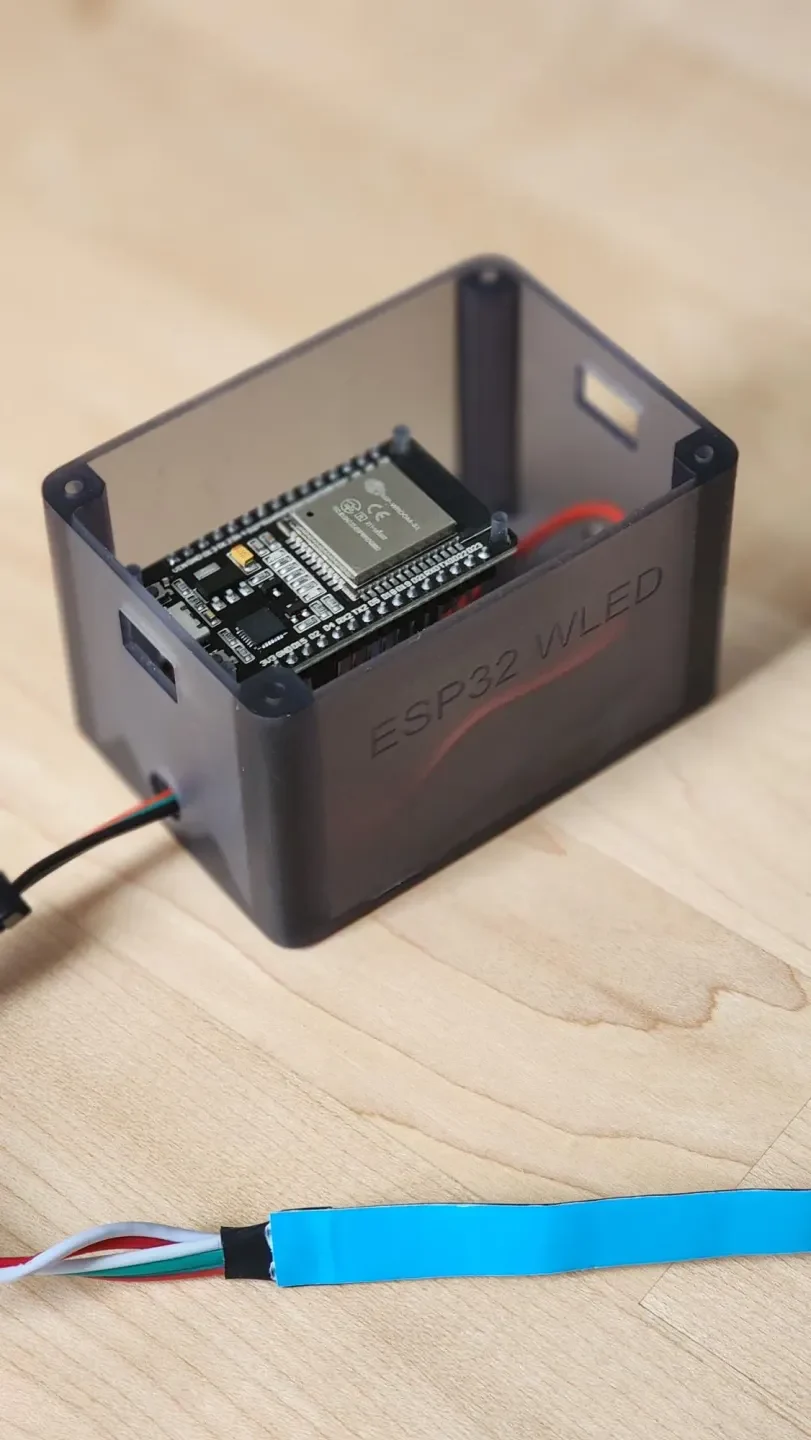

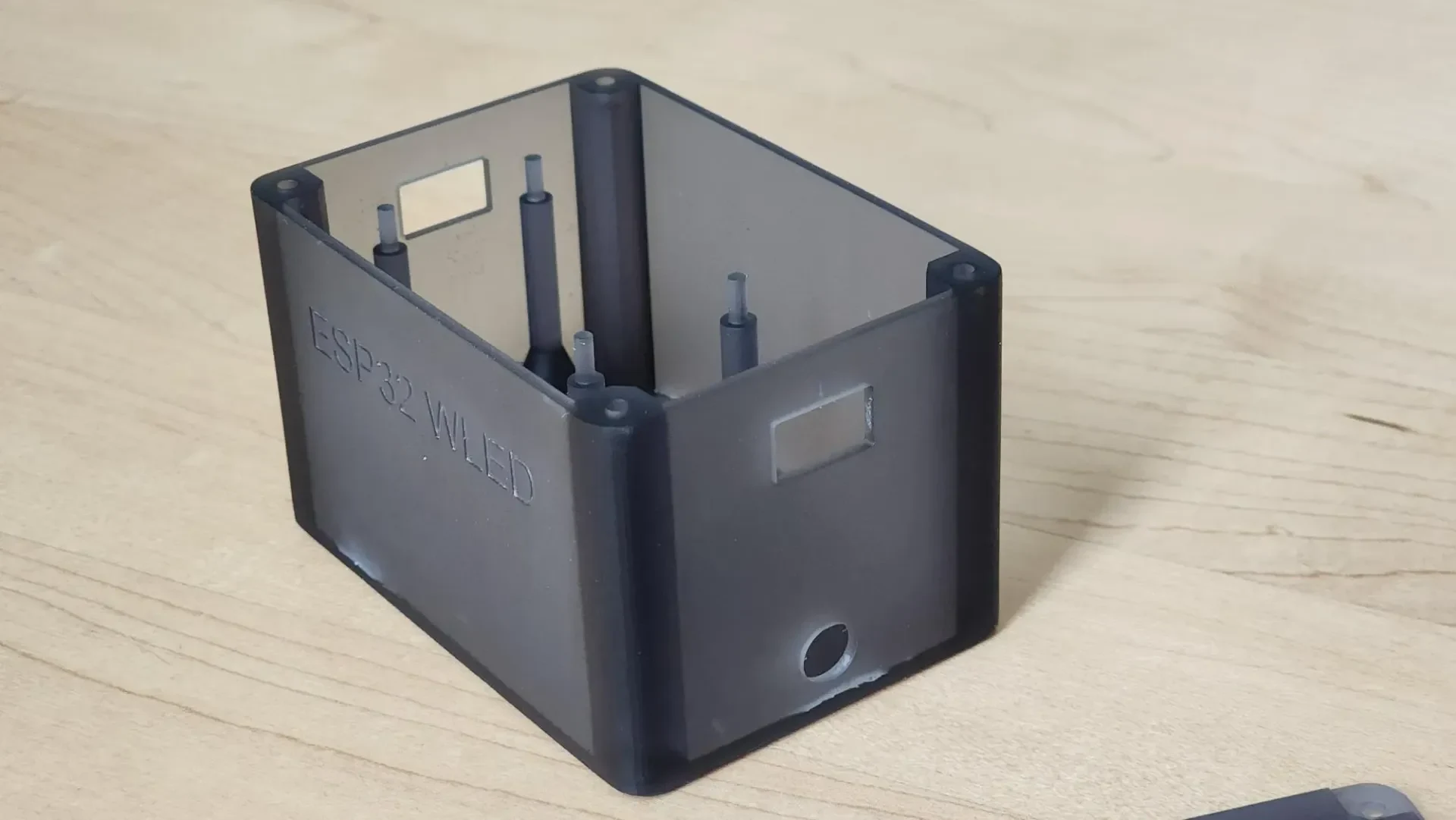

Его ширина 58,5 мм, длина 83 мм, высота 52 мм (54,5 мм с крышкой). Четыре стойки для установки платы ESP-32 имеют высоту 35 мм (1 ⅜ дюйма), что дает достаточно места для перемычек макетной платы. Наверху стоек расположены штифты, ко��орые выравниваются и позволяют ESP32 «зафиксироваться» на месте. Я корректировал это до тех пор, пока чип не стал легко вставляться, при этом хорошо удерживая плату разработки на месте. На конце вашего ESP32 имеется дополнительное пространство, чтобы вы могли подключить переключатель уровня и хранить его в этом корпусе.

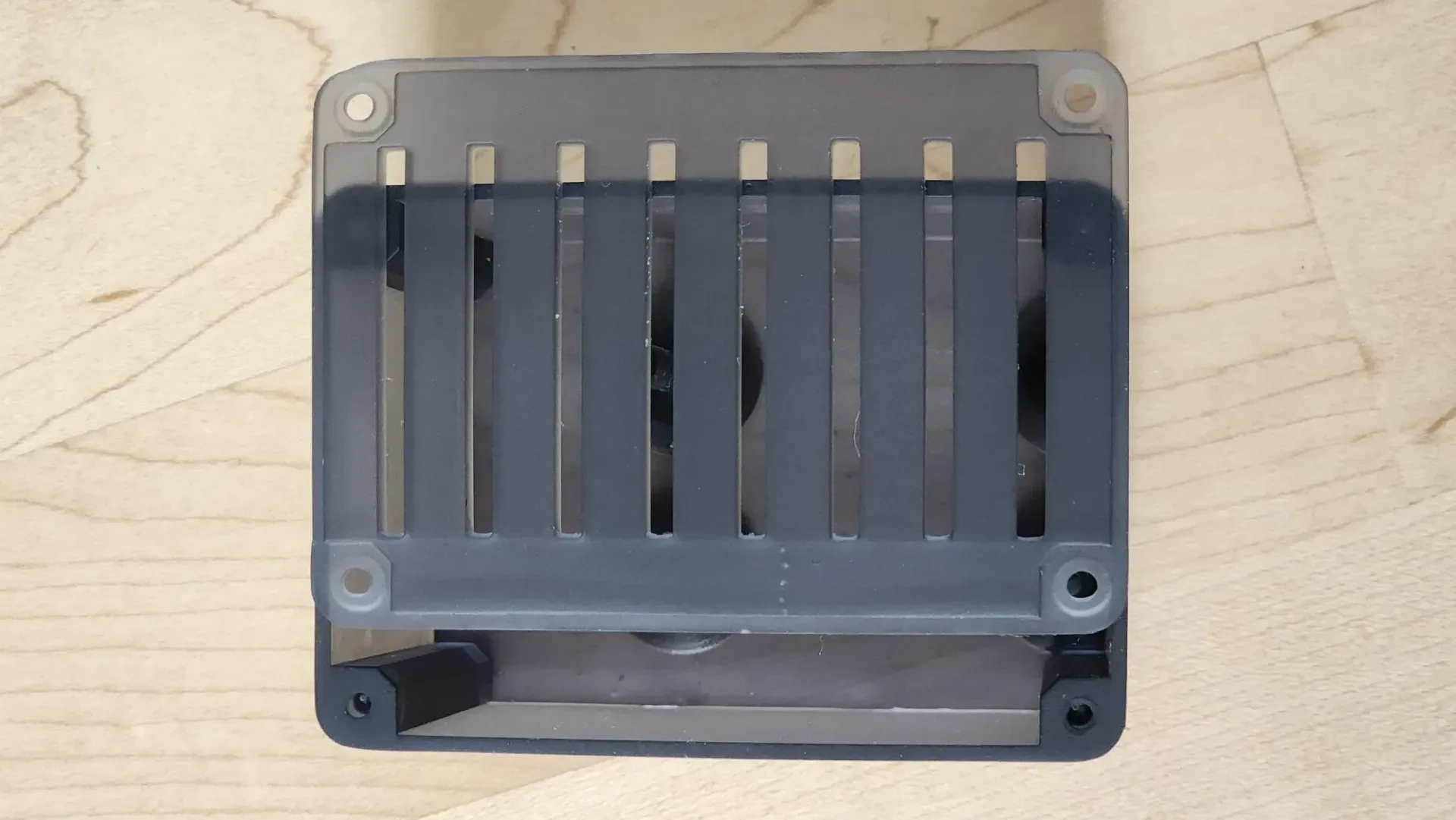

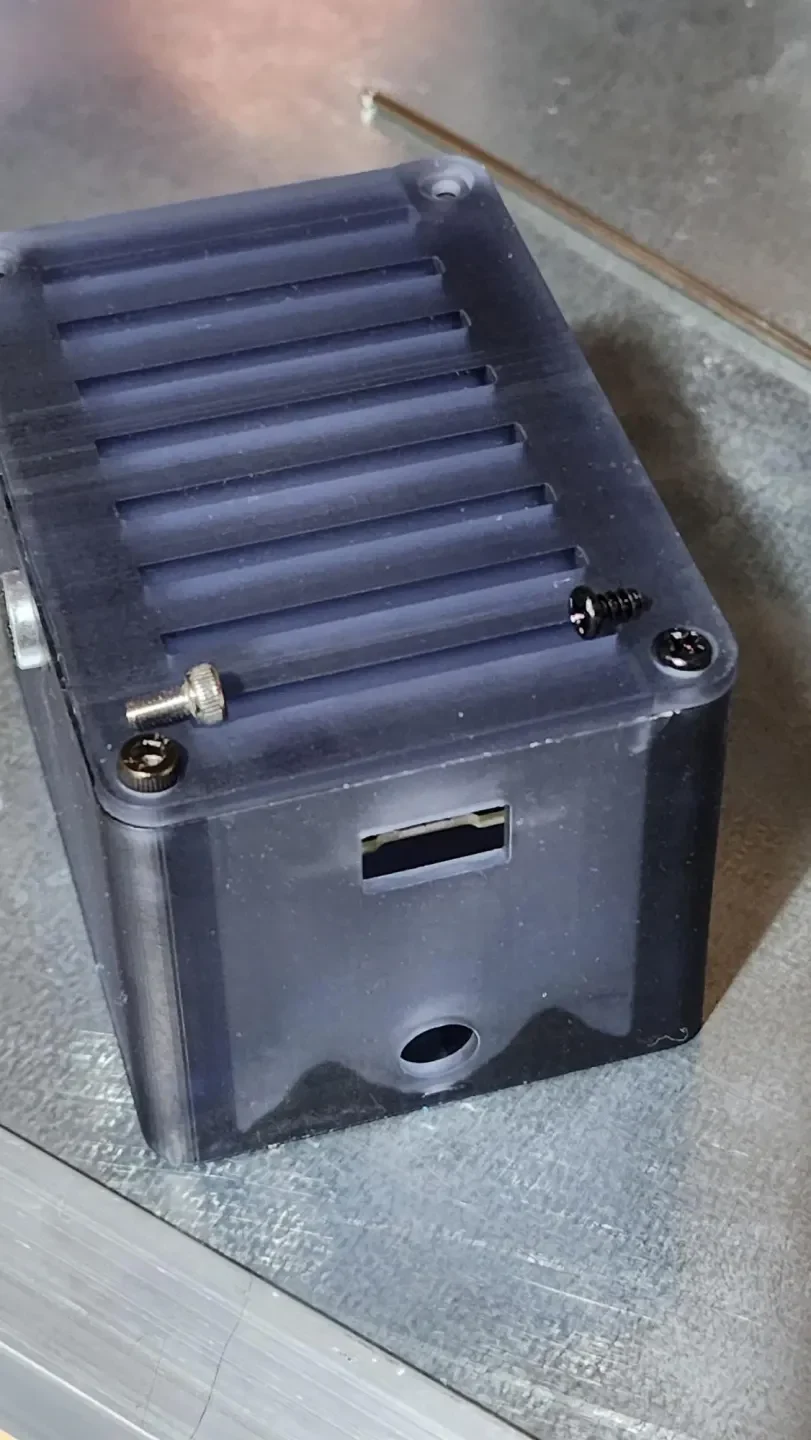

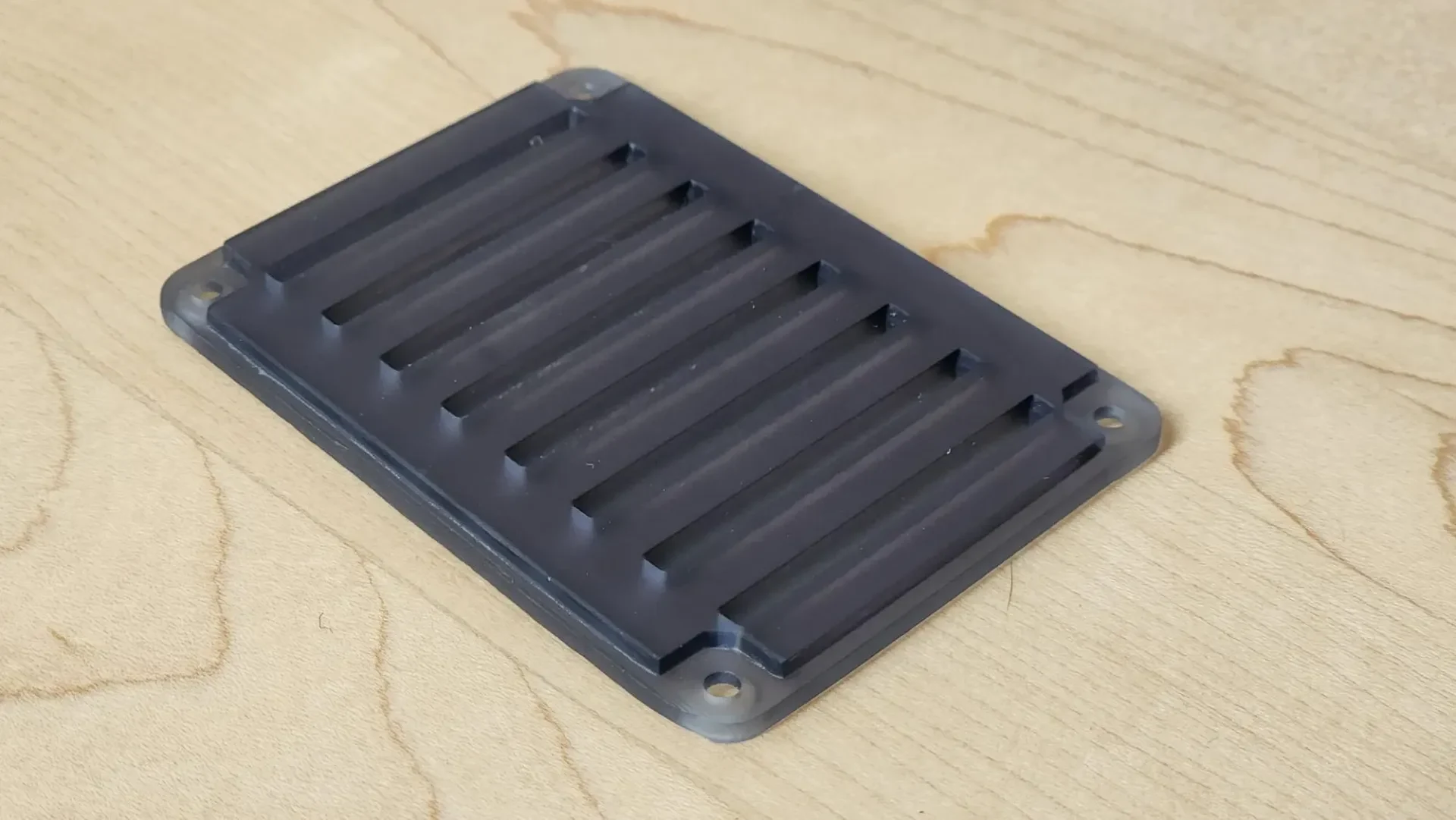

Крышка имеет отрицательное пространство внутри корпуса, выступающее вниз, выравнивая и надежно удерживая крышку на месте. Зазоры составляют ~ 0,5 мм, поэтому, по крайней мере, с моим полимерным принтером, когда я закрываю крышку, издается приятный щелчок. Также по углам имеются места под 4 винта М3. Отверстие в крышке имеет диаметр 3,125 мм, поэтому через него может проходить м3, а в корпусе есть отверстия диаметром 2,85 мм, поэтому вы можете ввинтить винты на место. Вы можете использовать саморезы или «обычные» винты (как показано на изображении выше). Это оба винта M3 длиной 6 мм, которые, вероятно, являются самыми короткими из тех, которые вы хотели бы использовать, но если вы часто снимаете и снимаете крышку/винты, отверстия в корпусе проходят по всей его высоте, так что вы можете просто взять винт следующего размера, большего размера, если дойдете до этой точки.

Вариант 1 — это базовый вариант, поэтому, если вы не планируете прикручивать его к другой поверхности, это лучший выбор для вас. Вы всегда можете просверлить отверстие в дне, если позже передумаете.

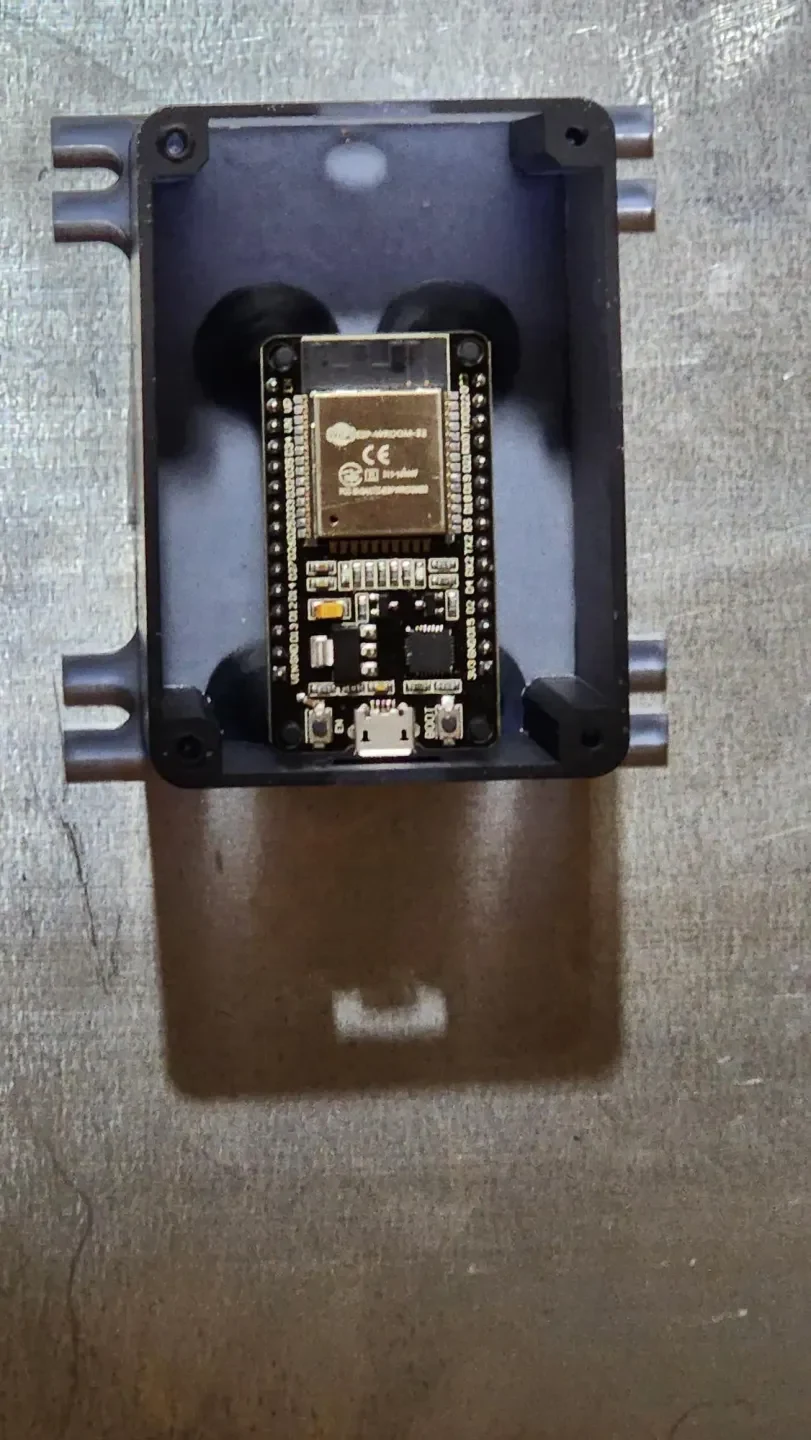

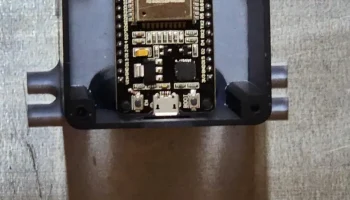

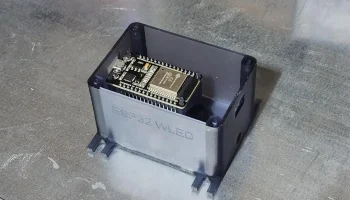

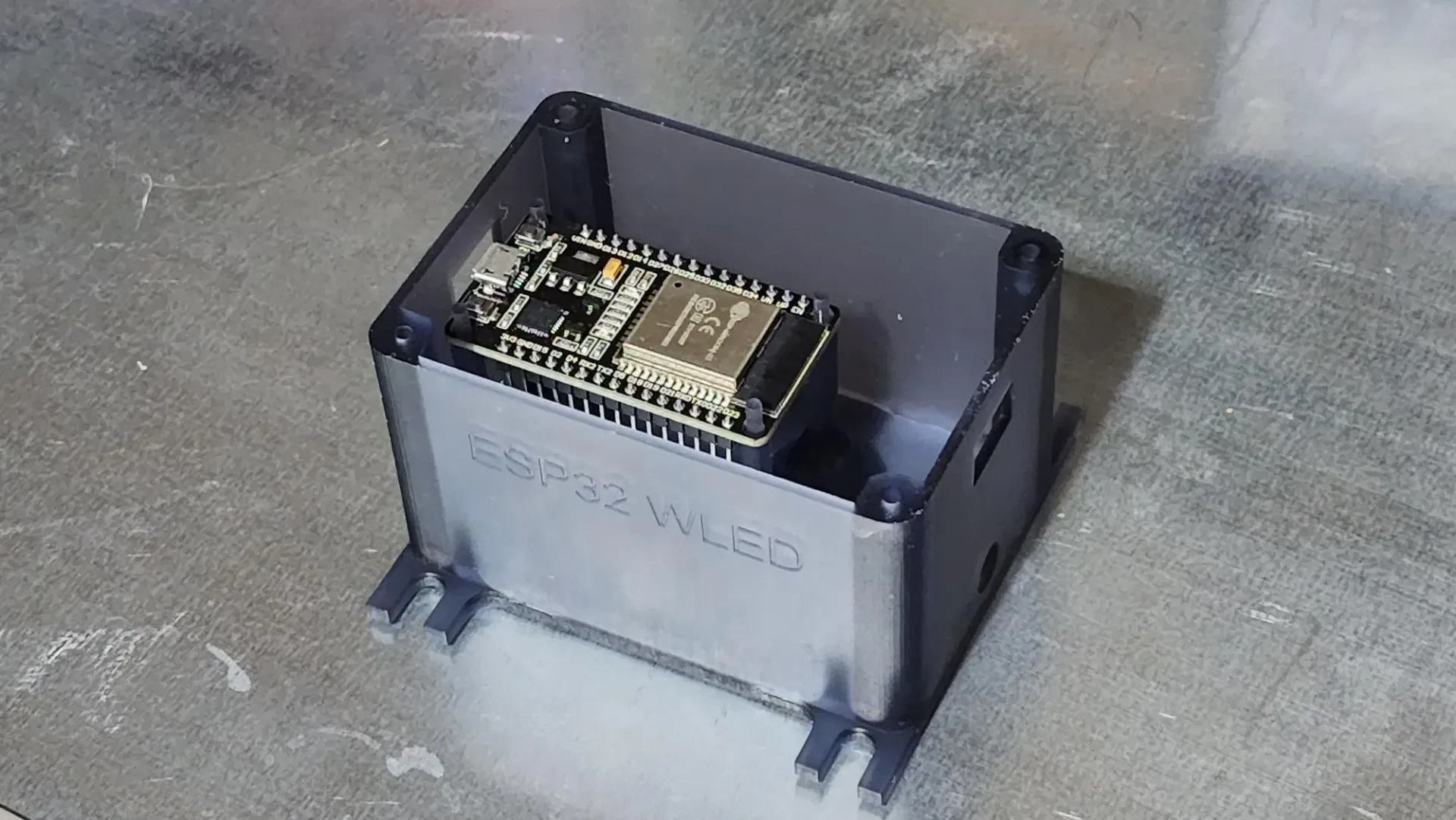

Вариант 2 имеет по 2 выступа с каждой стороны корпуса для привинчивания.

Вариант 3 имеет по 4 выступа в каждом углу для фиксации.

Крышка универсальная, подходит всем.

Надеюсь, это кому-то поможет:

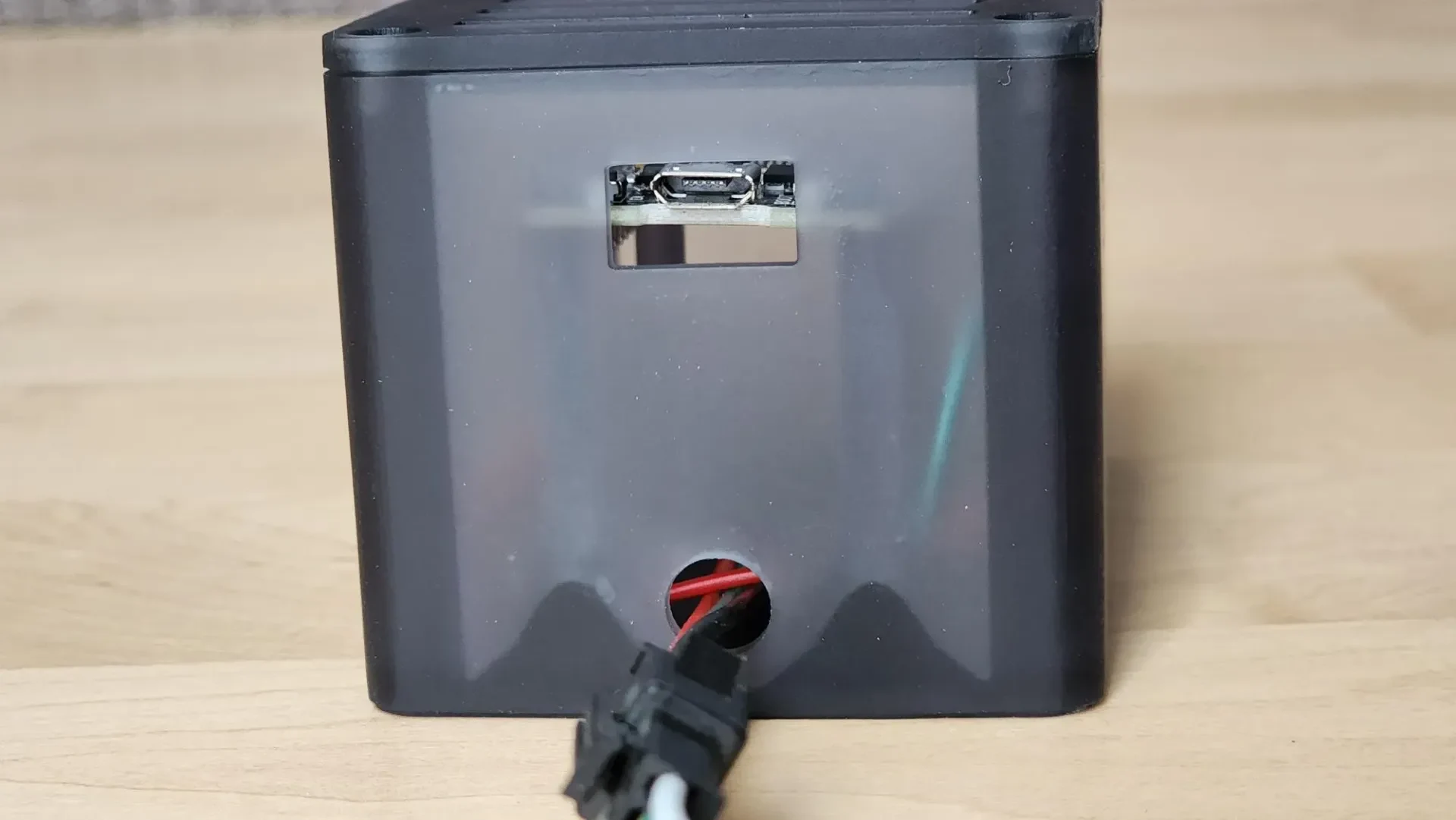

Коробка, которую я построил для сборок WLED Sound Reactive для подключения микрофона:

https://www.printables.com/model/317718-esp32-wled-sound-reactive-box

https://www.thingiverse.com/thing:5631371
