Чехол ESP32-Cam для шарнирного крепления......

Я внес некоторые изменения и улучшения в корпус ESP32-Cam DSK001, который он разработал для проекта Alien3D «НЛО» в январе 2021 года.

Я сделал детали кнопок толще, а это значит, что их легче печатать, и им не нужно перемещаться так далеко, прежде чем нажать кнопку.

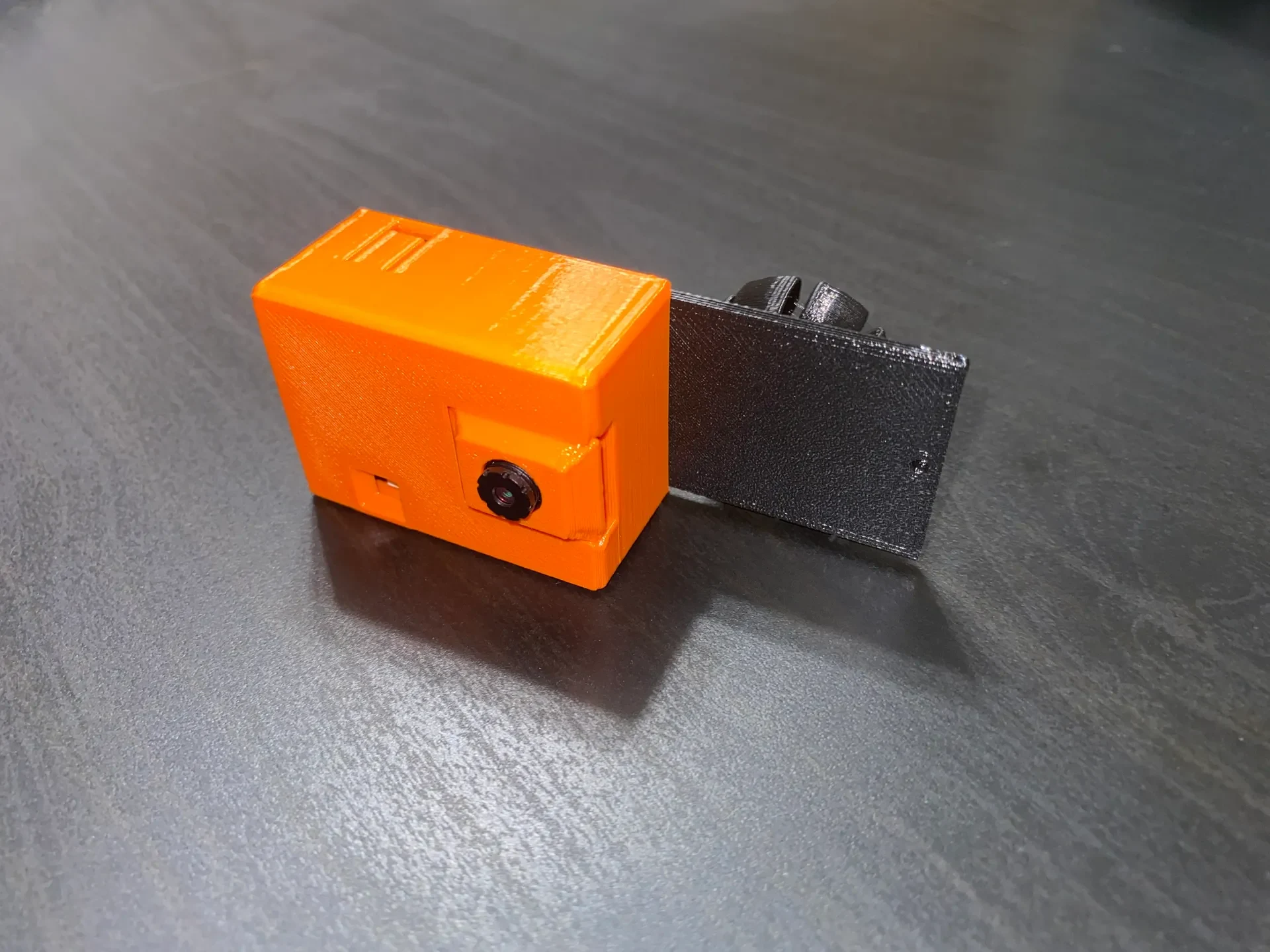

Я удалил выступ/защелку сбоку и вместо этого сделал пару выемок в канавке, где крышка вставляется в корпус, чтобы крышка скользила вниз с приятным щелчком.

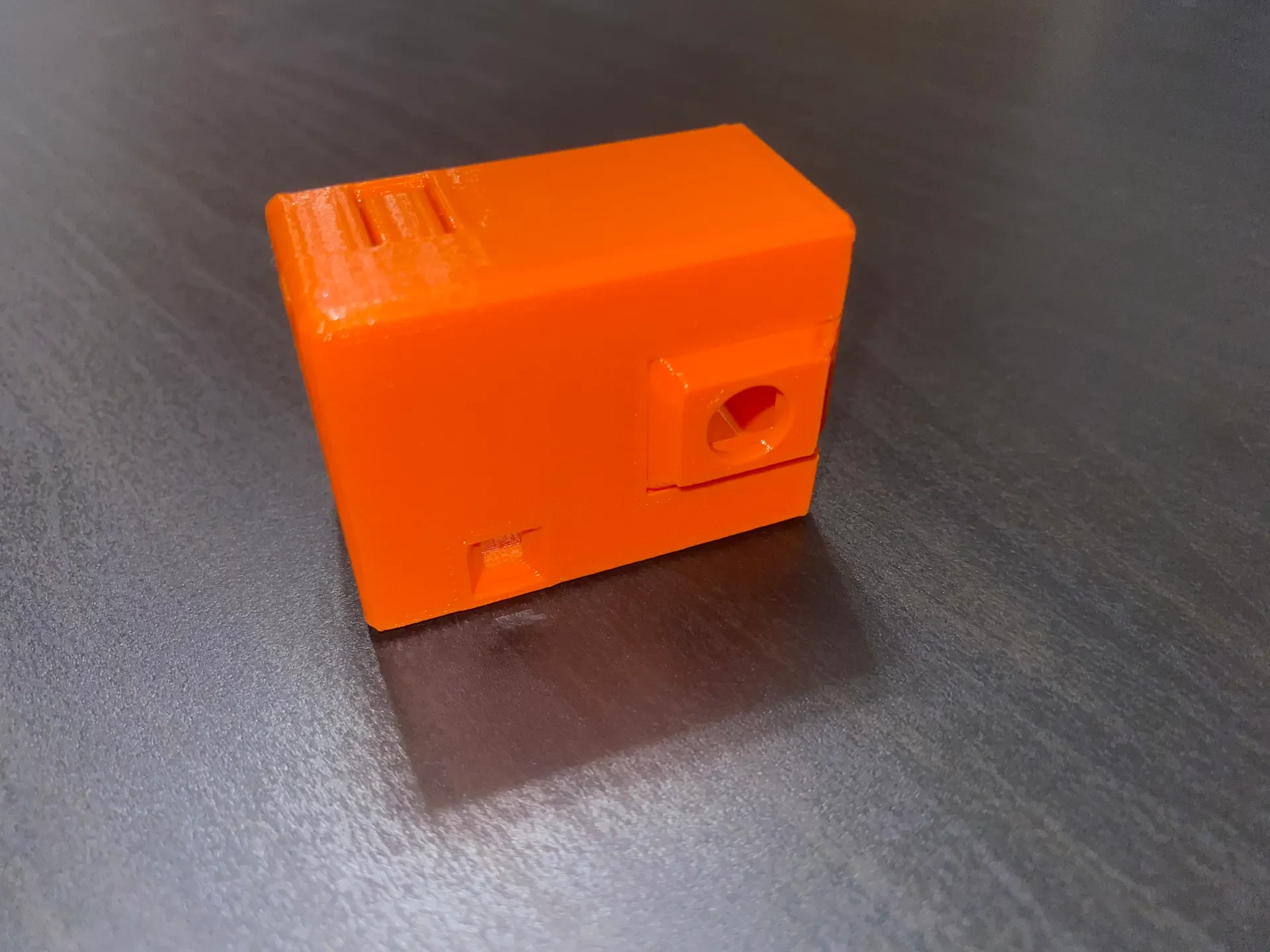

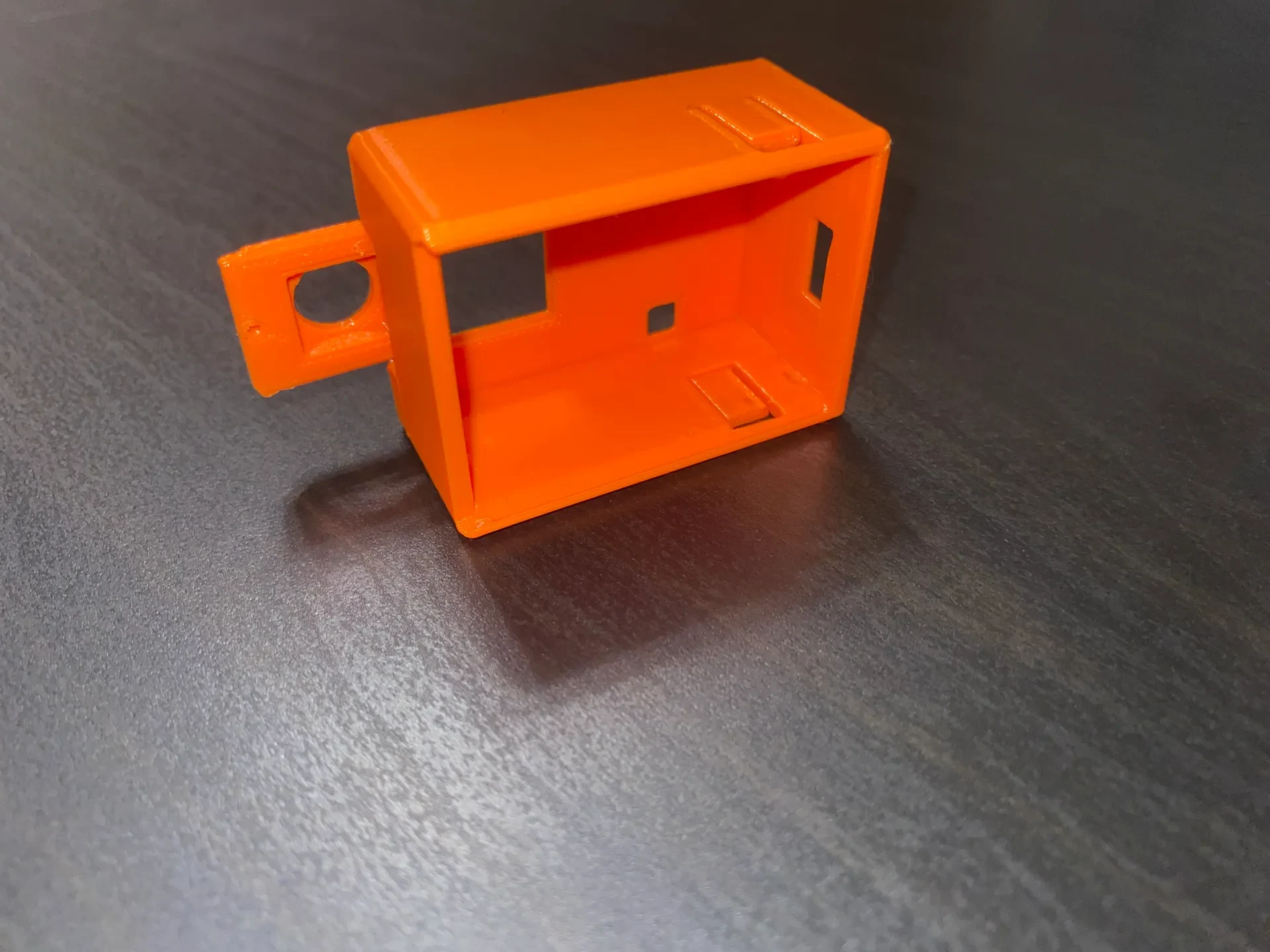

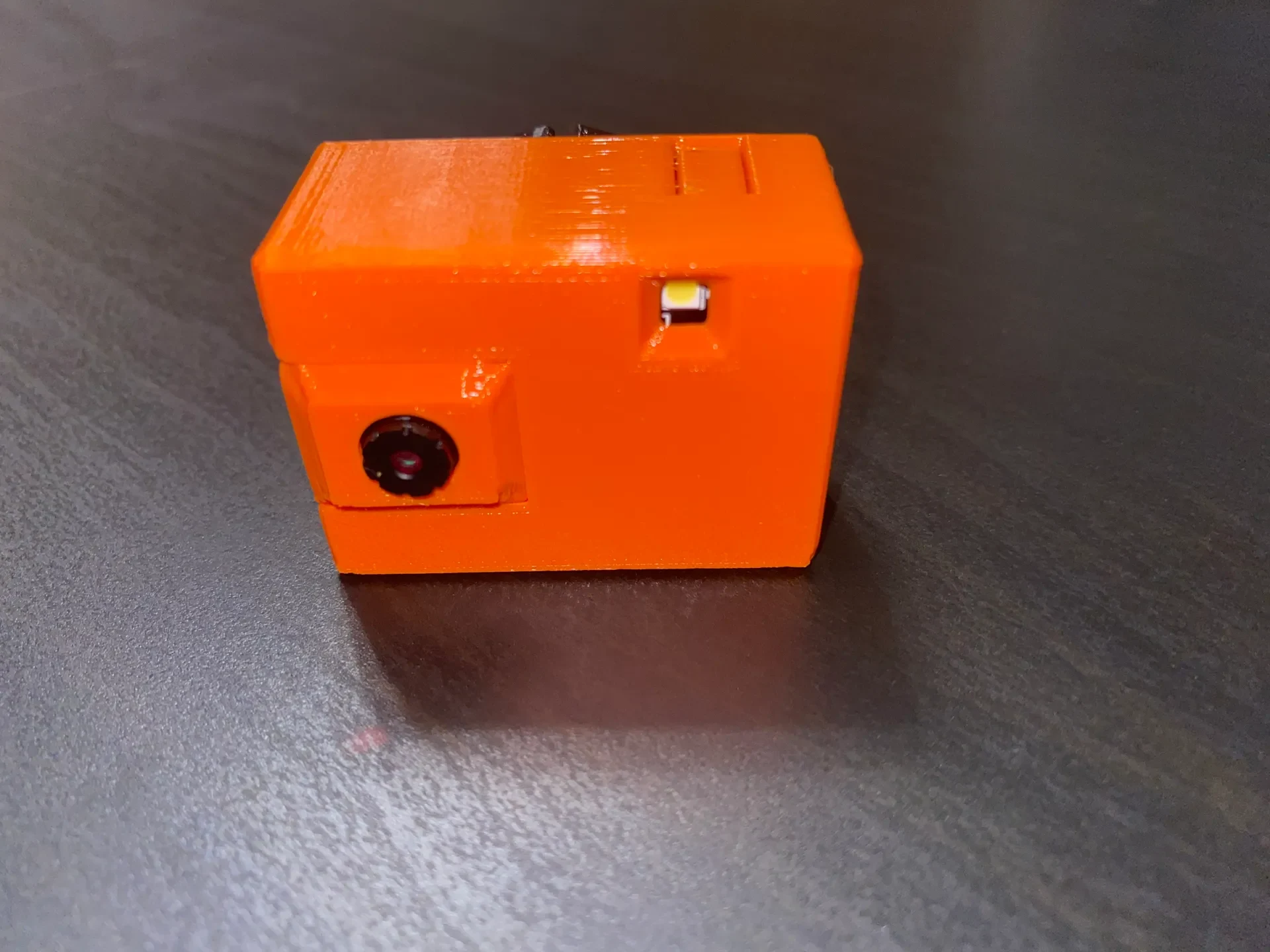

Я сделал переднюю часть корпуса тоньше (по аналогии со всеми остальными сторонами корпуса), но это означало, что объектив камеры не будет должным образом поддерживаться. Я создал вторую деталь, которая вставляется на место (точно так же, как крышка, с канавкой и выемками) и удерживает линзу на месте. Это также придает передней части дополнительный объем, поэтому она не такая плоская и простая.

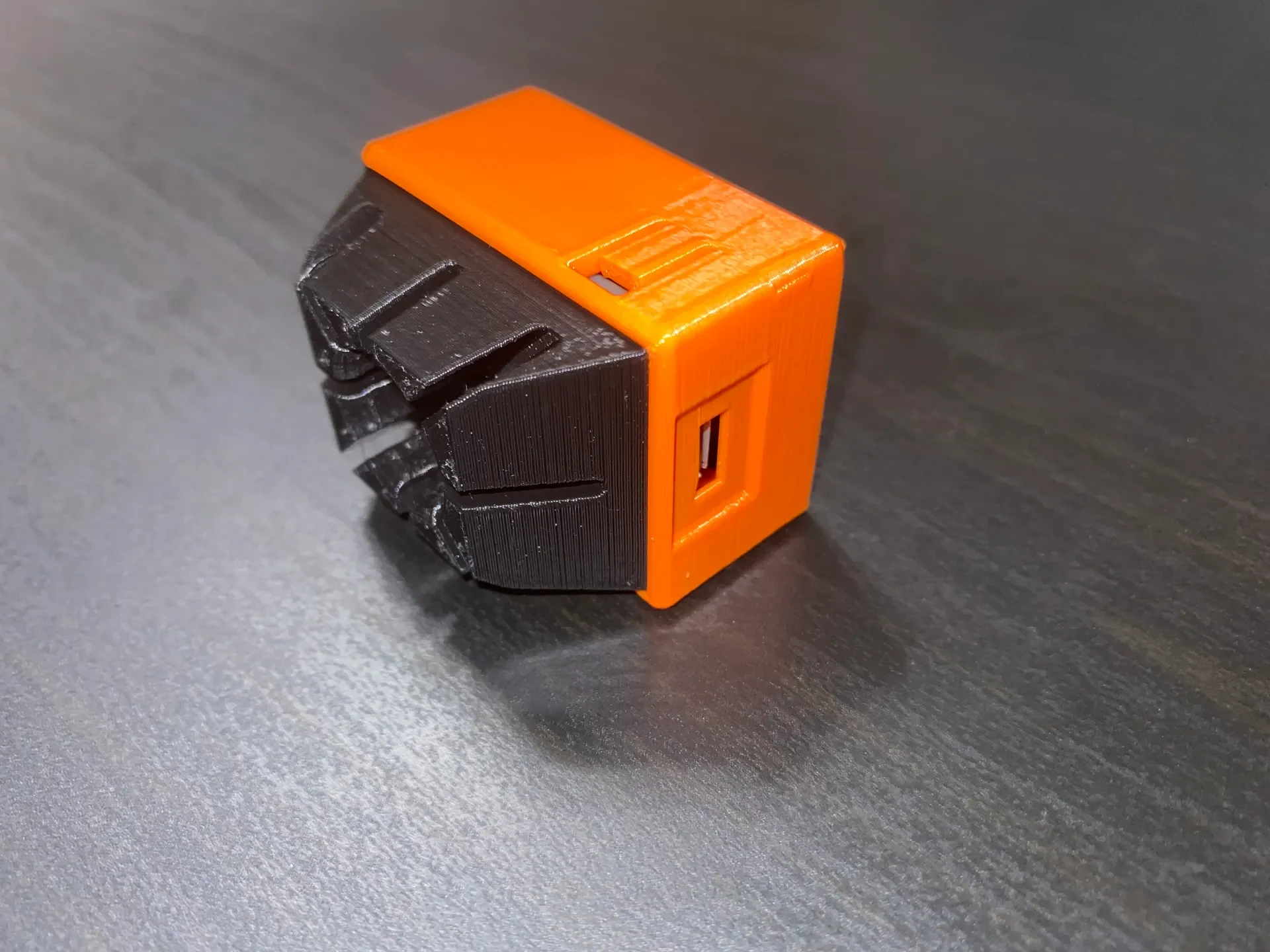

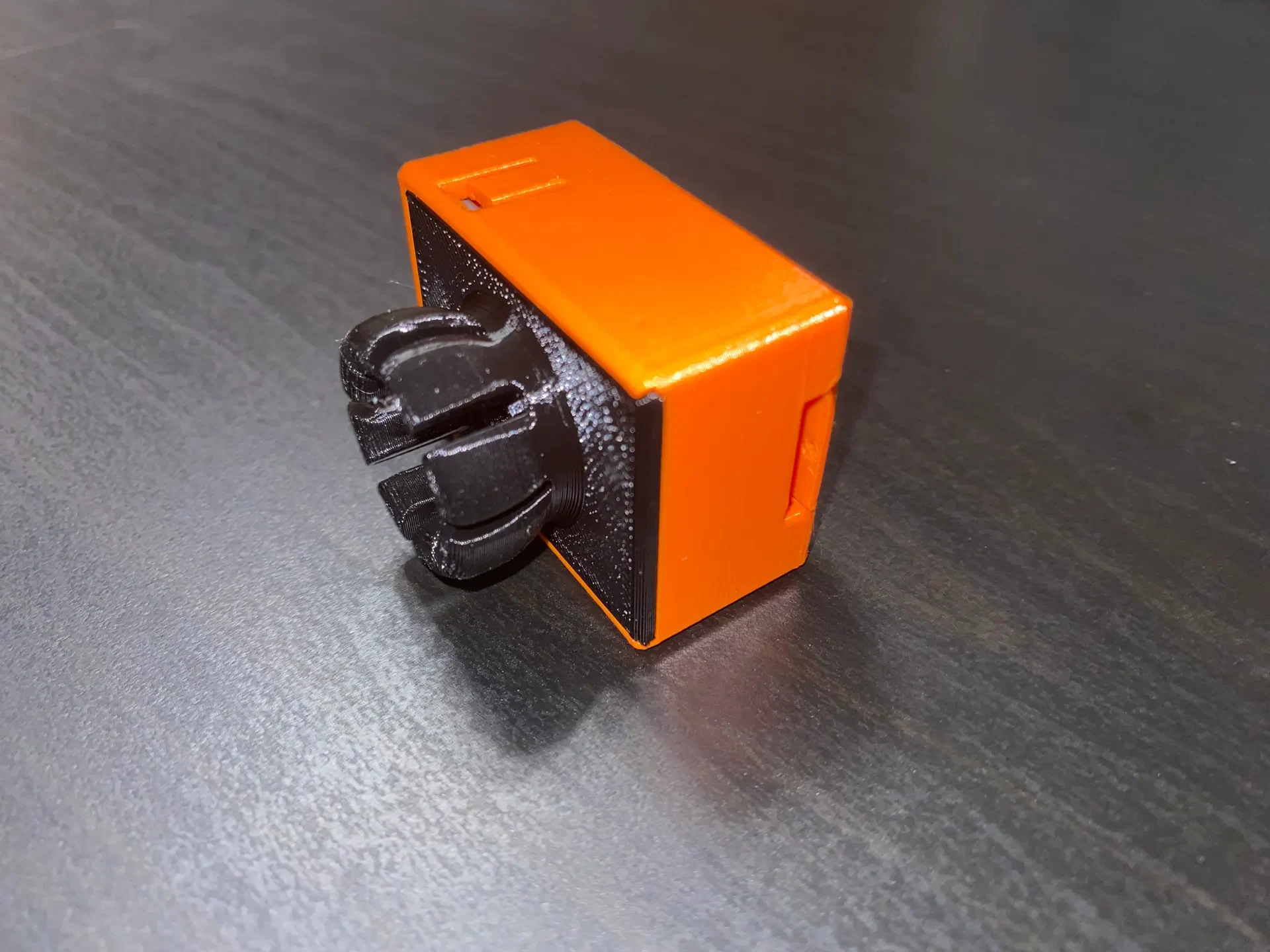

Я создал крышку с более минималистичным шаровым гнездом.
Я также создал крышку, которая более соответствует оригинальному дизайну Sneaks.

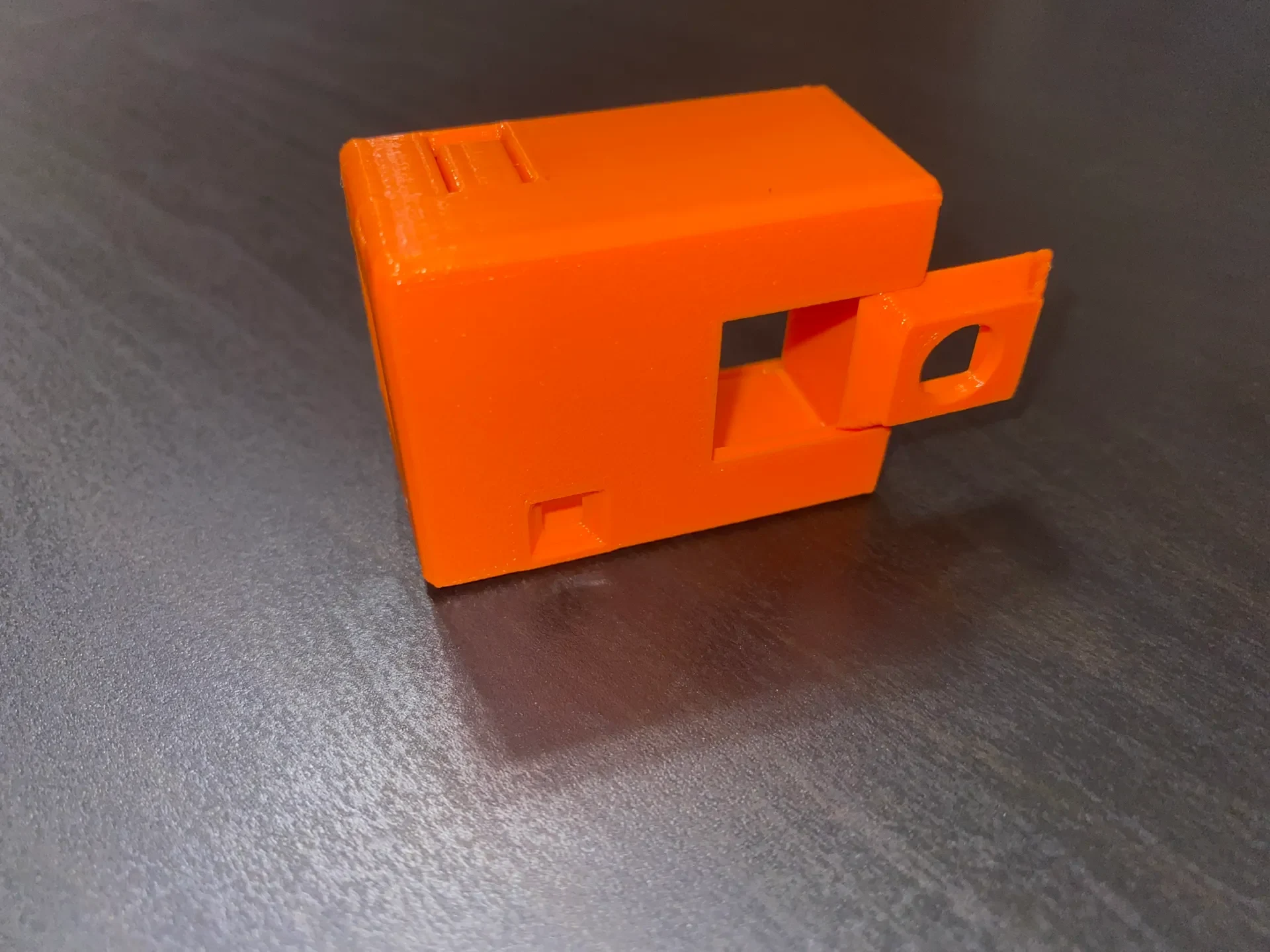

На крышке и регулировочной детали камеры есть точка на одной стороне, и эта сторона должна быть самой дальней от корпуса при вдвижении (см. фотографии).

Распечатать инструкции

Все печатается в той ориентации, в которой уже находятся STL.
Возможно, вы захотите распечатать «Регулировку камеры» на более медленной скорости, потому что она маленькая и имеет выступ по всему периметру и любит немного деформироваться.
