Самоцентрирующаяся направляющая для сверла - для алюминие...
Использование аналогично некоторым другим моим моделям, таким как самоцентрирующийся калибр, самоцентрирующаяся направляющая для сверла или компактный самоцентрирующийся калибр.
О модели

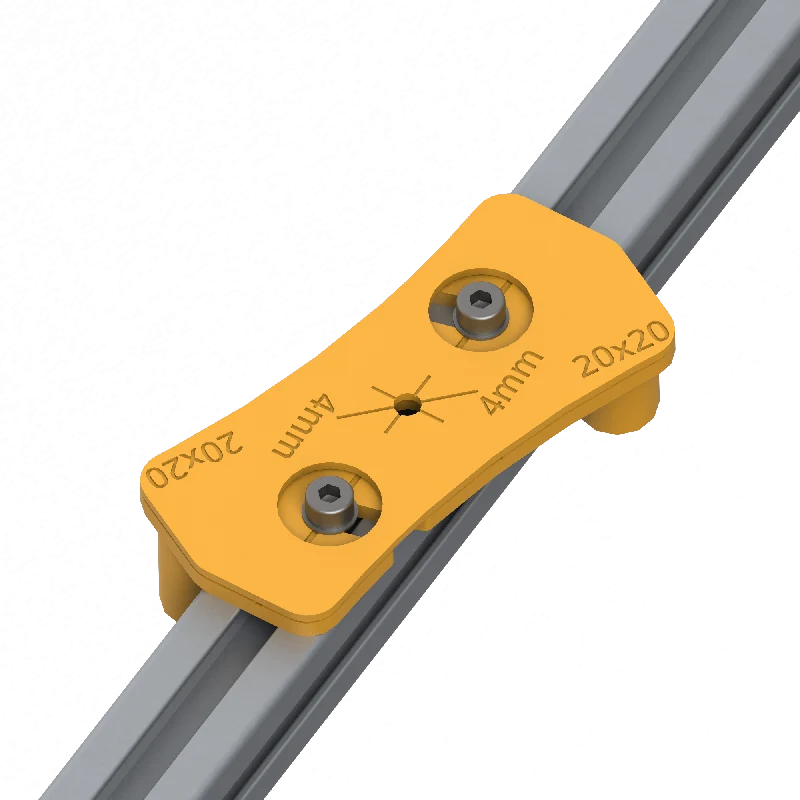

Это направляющая для сверления, специально предназначенная для экструзионных профилей, позволяющая проделать центрированное отверстие в профиле. Так как экструзионные профили имеют насечку посередине, мне было довольно сложно правильно выровнять сверло по разметке расстояния и одновременно по середине профиля в продольном направлении.
Вот тут-то и пригодится этот инструмент. Вы отмечаете расстояние, как обычно. Затем просто поместите направляющую на профиль, совместите среднюю отметку с отметкой расстояния и закрепите направляющую на месте, используя прорезь выступа. После этого вы можете использовать любую маску, в зависимости от размера отверстия, которое вы хотите просверлить. Вы, конечно, можете просто использовать отверстие самой направляющей, что само по себе значительно облегчает поиск центра паза. Но использование правильной маски (или максимально приближенной к размеру вашего сверла) позволяет легко просверлить центрированное отверстие в профилях экструзии.
Маски или шаблоны для каждого размера отверстия предназначены для быстрой печати с минимальным использованием материала. Но как я уже говорил, вы также можете использовать саму направляющую без маски, что уже улучшит процесс нахождения центра.
Печать
Настройки печати, которые я использовал:
3 периметра, 15% кубическое заполнение
Верхний и нижний сплошные слои толщиной 1 мм.
Высота слоя 0,2 мм
распечатайте все лицевой стороной вниз, чтобы текст находился на печатной платформе
не используйте сумасшедшие скорости, по крайней мере, для первого слоя, так как это может ухудшить качество текста
Но модель не представляет особой сложности в печати. Для текста поверх модели обязательно используйте нижние сплошные слои толщиной не менее 0,8 мм, поскольку глубина текста составляет 0,5 мм.
Модели шаблонов также включают в себя соответствующий основной текст. При импорте в слайсер выберите опцию «Импортировать как отдельные тела». Не печатайте их друг на друге, распечатывайте отдельно!
Использование
Для использования калибра вам понадобится основной корпус, который различен для каждой толщины экструзии. Существует модель для профилей 20х20, 30х30 и 40х40 — наиболее распространенных размеров.
После печати основного корпуса вы можете выбрать из множества шаблонов отверстий размер отверстия, которое вы хотите просверлить. Конечно, вы также можете использовать отверстие диаметром 5 мм для отверстия диаметром 4 мм, поскольку оно все равно будет хорошим помощником для правильного выравнивания сверла.

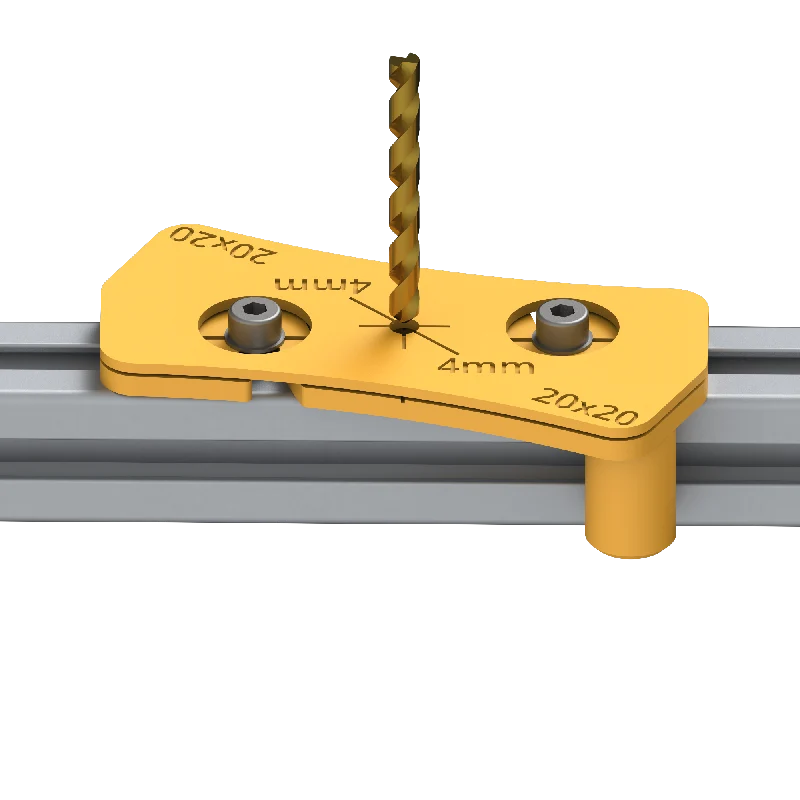

Затем просто отметьте расстояние в профиле. Для выравнивания также можно использовать боковую часть центрирующего шаблона. Расстояние от сторон до середины указано в виде текста вверху модели. Затем поместите основной корпус на профиль, поверните его к центру и закрепите его на месте с помощью шлицевых гаек. После этого поместите сверху правый шаблон отверстия и просверлите.
Если вам нужен размер сверла, которого нет в шаблоне, есть также заготовки, в которых вы можете вырезать нужный размер отверстия (либо слайсером, либо сверлом после печати).
