Соедините трубки из ПТФЭ вместе с помощью магнита!...

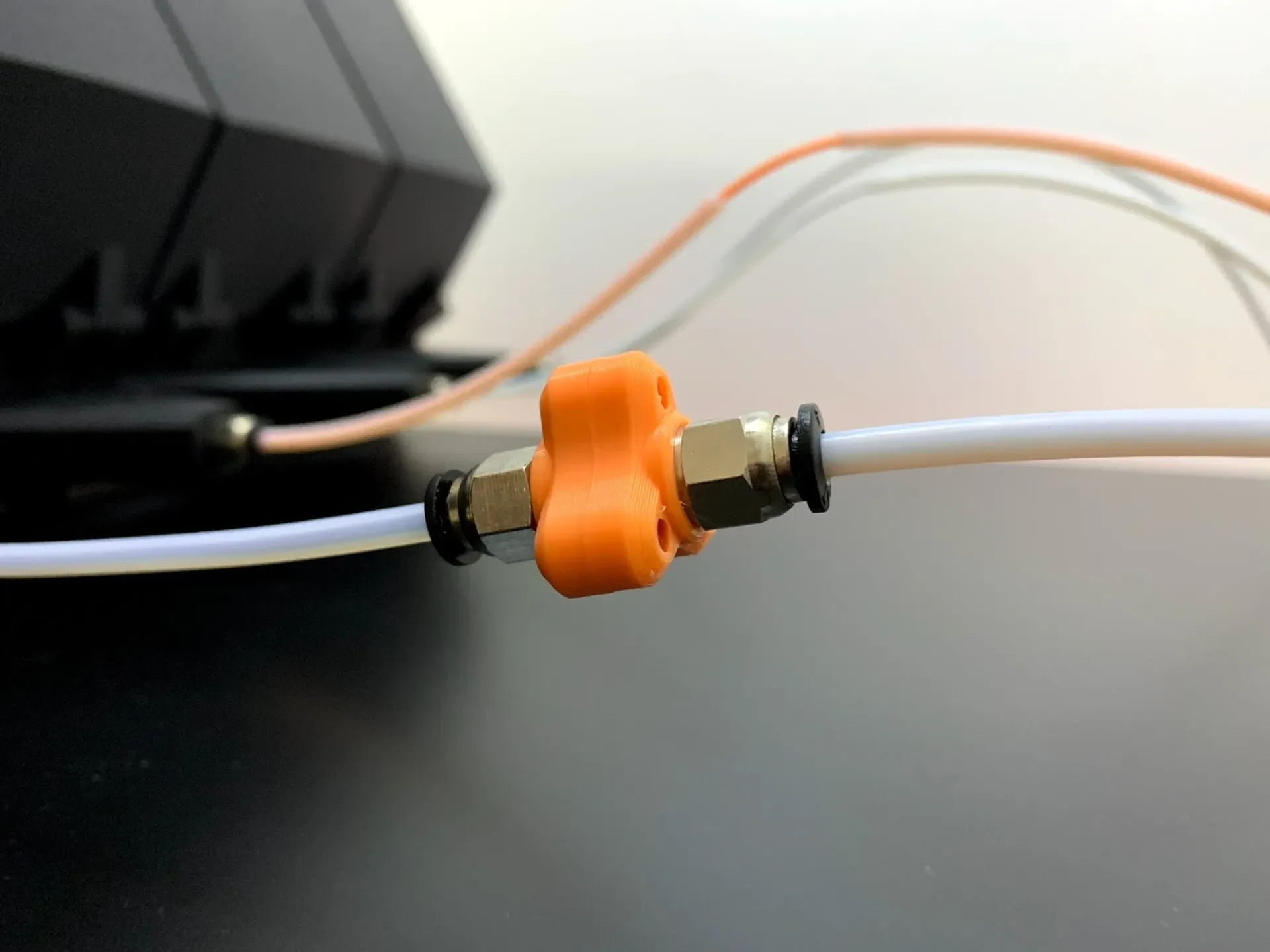

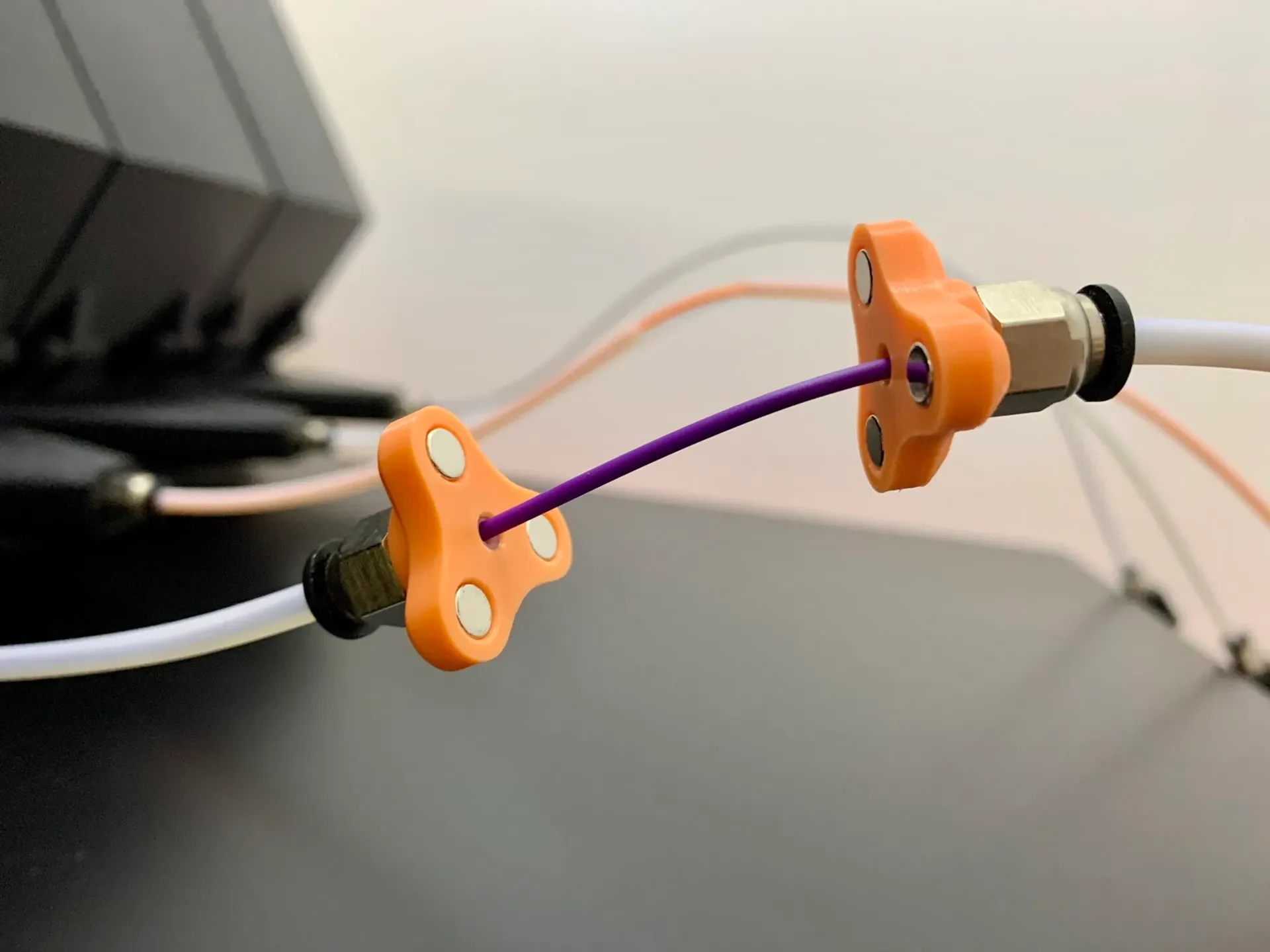

Эта муфта позволяет соединить два конца трубки из ПТФЭ с помощью магнитов!

Это будет полезно, если вы хотите иметь герметичное соединение между двумя трубками из ПТФЭ, но при этом хотите иногда втягивать/проталкивать нить внутрь.

Я рад анонсировать V2! (10 мая 2021 г.)

Я переработал фитинг из ПТФЭ, чтобы его было легче ввинчивать до конца, и упростил файлы Fusion360, чтобы вы могли легко их адаптировать. Кроме того, я предлагаю новый способ интеграции магнитов; вставка в середине печати!
Наиболее частым запросом был способ использовать магниты в форме блина, которые не могут хорошо работать с оригинальным методом посадки с трением. Используя паузу в середине печати, вы можете вставить магниты, а затем продолжить печать, чтобы полностью заключить их. Только не забудьте приклеить магниты, чтобы они не выскочили из своих мест, когда экструдер пронесется над ними!

Примечание по настройкам BOWDEN:

К сожалению, я не думаю, что это будет хорошо работать в боуденовой установке между двигателем и соплом. Я думаю, его бы раздвинули.

Я также добавил отверстия вверху, чтобы вы могли вытолкнуть магниты обратно, если захотите их снять.

В настоящее время он настроен на цилиндрический магнит размером 5 x 5 мм, но вы можете изменить его!

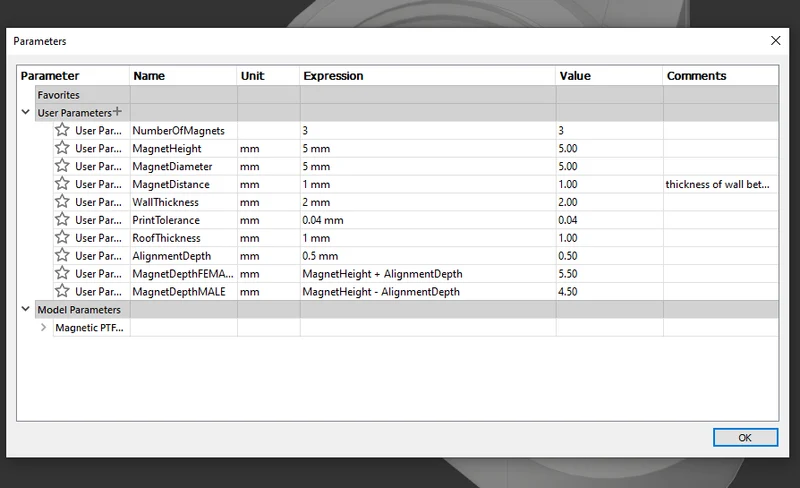

Файл Fusion360 является параметрическим, то есть вы можете изменять все параметры, включая:

Размеры ваших конкретных магнитов,
Количество магнитов, которые можно использовать
Толщина стен
Допуск печати (сколько места для маневра)

Открой��е дизайн .F3D (в загрузках) в Fusion360, чтобы изменить его!

Какой файл мне следует распечатать?

Я приготовила три сорта:

1: Без смещения
Это версия, которую я использую. Это просто, и, несмотря на отсутствие каких-либо дополнительных механизмов для выравнивания двух половин, моя трубка каждый раз прекрасно выравнивается. Если вы не хотите суетиться, просто распечатайте файл без смещения, и, вероятно, все будет в порядке.

2: Инни / Outie
Это очень похоже на файл без смещения, но на одной части магниты будут выступать, а на другой — утоплены. Это дополнительная мера, позволяющая всегда обеспечивать идеальное выравнивание. Еще раз: версия без смещения очень хорошо сочетается, но я сделал ее, чтобы все были довольны.

3: Четверное чередование
Это еще одна версия, в которой для обеспечения выравнивания используются утопленные/выступающие магниты. У каждой детали половина магнитов будет выступать, а половина — утоплена. Утопленные магниты должны быть установлены с другой полярностью, чем выступающие. Например, выступающие магниты должны иметь северную полярность, а утопленные магниты должны иметь южную полярность. Это гарантирует правильное соединение.
Неприятным недостатком этого варианта является то, что он использует больше магнитов, чем два других варианта. Возможно, если у вас слабые магниты, это может помочь, потому что увеличивает силу, скрепляющую половинки вместе.

4: Мидпринтинсерт
Новинка версии V2! Эта версия позволяет пр��остановить печать и вставить магниты, чтобы они были полностью закрыты после завершения печати. Прежде чем продолжить печать, обязательно надежно приклейте магниты, чтобы они не выскочили! Используйте эту ссылку F360, чтобы изменить файл в соответствии с вашими размерами магнита и т. д.

Этот отпечаток работает лучше, если ваша трубка из ПТФЭ имеет фаску на конце; направляя нить внутрь. Вот фантастический инструмент, который я ис��ользую, чтобы снять фаску на концах трубки:
https://www.prusaprinters.org/prints/46984-ptfe-tube-60deg-chamfer-tool-by-printschnitzelat

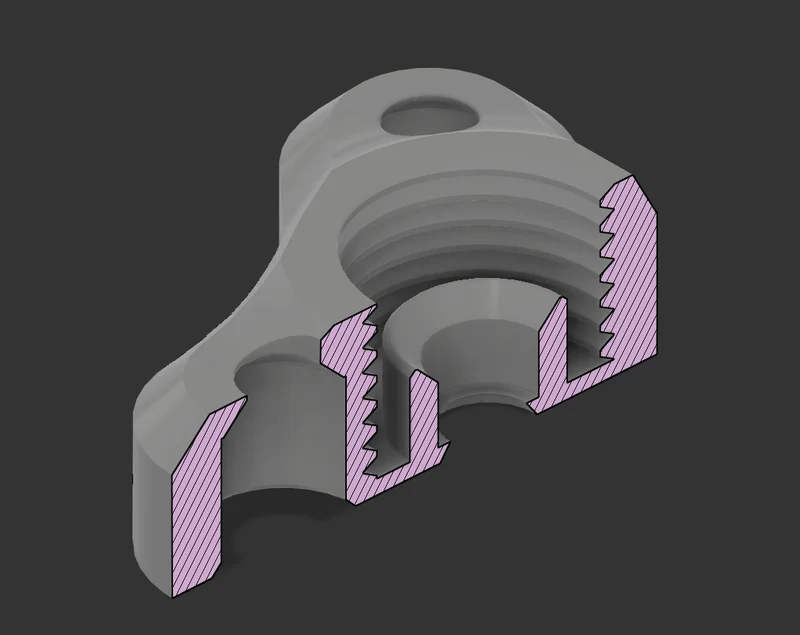

Эта деталь имеет резьбу для быстроразъемных соединений PC4-M10 для трубок из ПТФЭ диаметром 4 мм (тот же материал, который используется в prusa mk3s и большинстве других принтеров).
Вот пара ссылок, где их можно получить, но, возможно, вам захочется поискать, если это уже не самые дешевые варианты:
https://smile.amazon.com/dp/B01KHN1HWY/
https://www.aliexpress.com/item/32866539665.html?spm=a2g0s.9042311.0.0.27424c4dDgiAG6
