WLED BOX - ESP32 30-контактный

Полное описание

Больше версий доступно в моем профиле — проверьте их.

[v] Поддерживаемое оборудование:

30-контактная плата разработки ESP32 (стандартный размер)
Устройство сдвига логического уровня SN74AHCT125 (или совместимое)
Цифровой микрофон INMP441 I2S
3x рычажных разъема SPL-1/LT221 (для VCC, GND, DATA)
Внутренние каналы прокладки кабелей

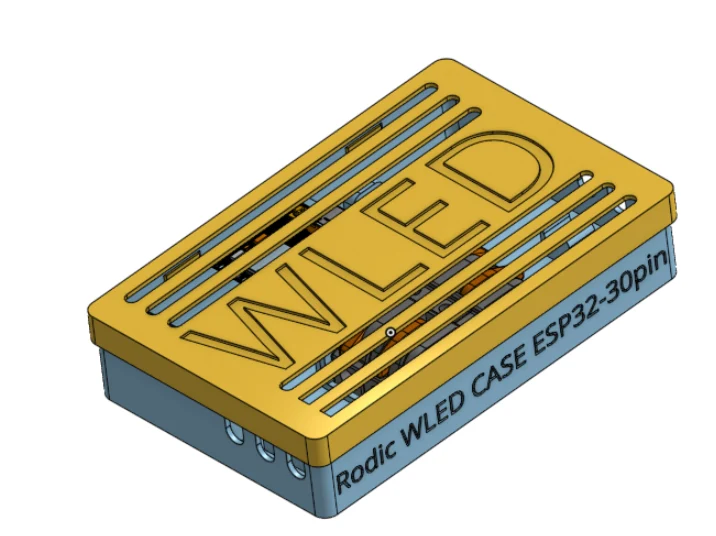

Крышка и сборка:

Защелкивающаяся крышка со специальным выравниванием
Прочное закрытие без инструментов
Для фиксации компонентов рекомендуется использовать горячий клей.

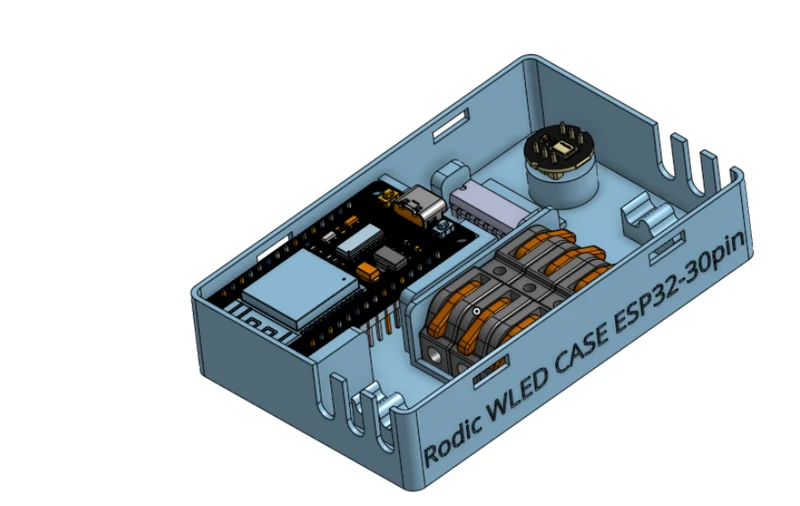

Примечания по сборке:

Регулятор уровня, установленный на небольшой печатной плате/плате

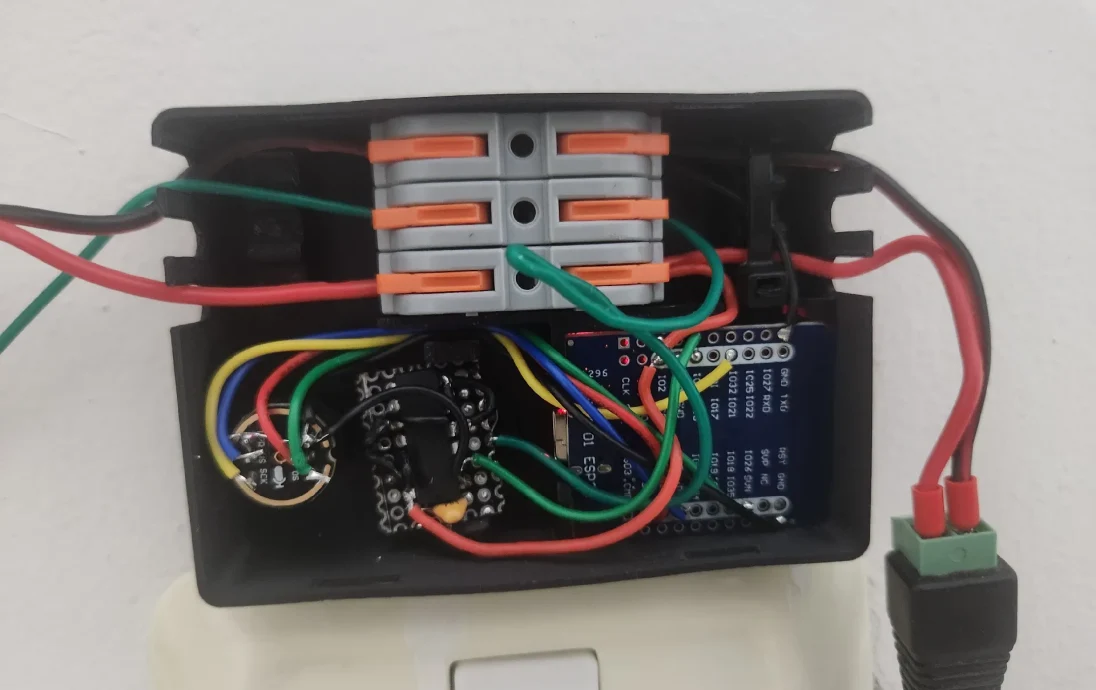

Проводка соответствует официальной документации WLED.
Корпус компактен и способствует чистоте сборки

Идеально подходит для:

Полноразмерные установки ESP32 WLED
Звукореактивное светодиодное освещение с WS2812B/SK6812
Умный дом и освещение IoT
Стационарные или мобильные светодиодные установки

Б��дущая поддержка:

Планируются дополнительные размеры и компоновка плат.
Настройки печати

Высота слоя: 0,16 мм

Стены/периметры: 2

Заполнение: 15%

Поддерживает: ❌ Не требуется

Края/плот: ❌ Не требуется

Ориентация: печать как есть, поворот не требуется.

Тип принтера: FDM

Материал: PLA или аналогичный.
