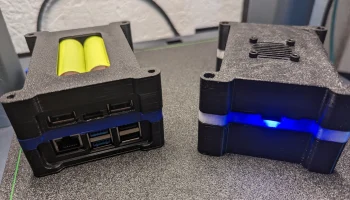

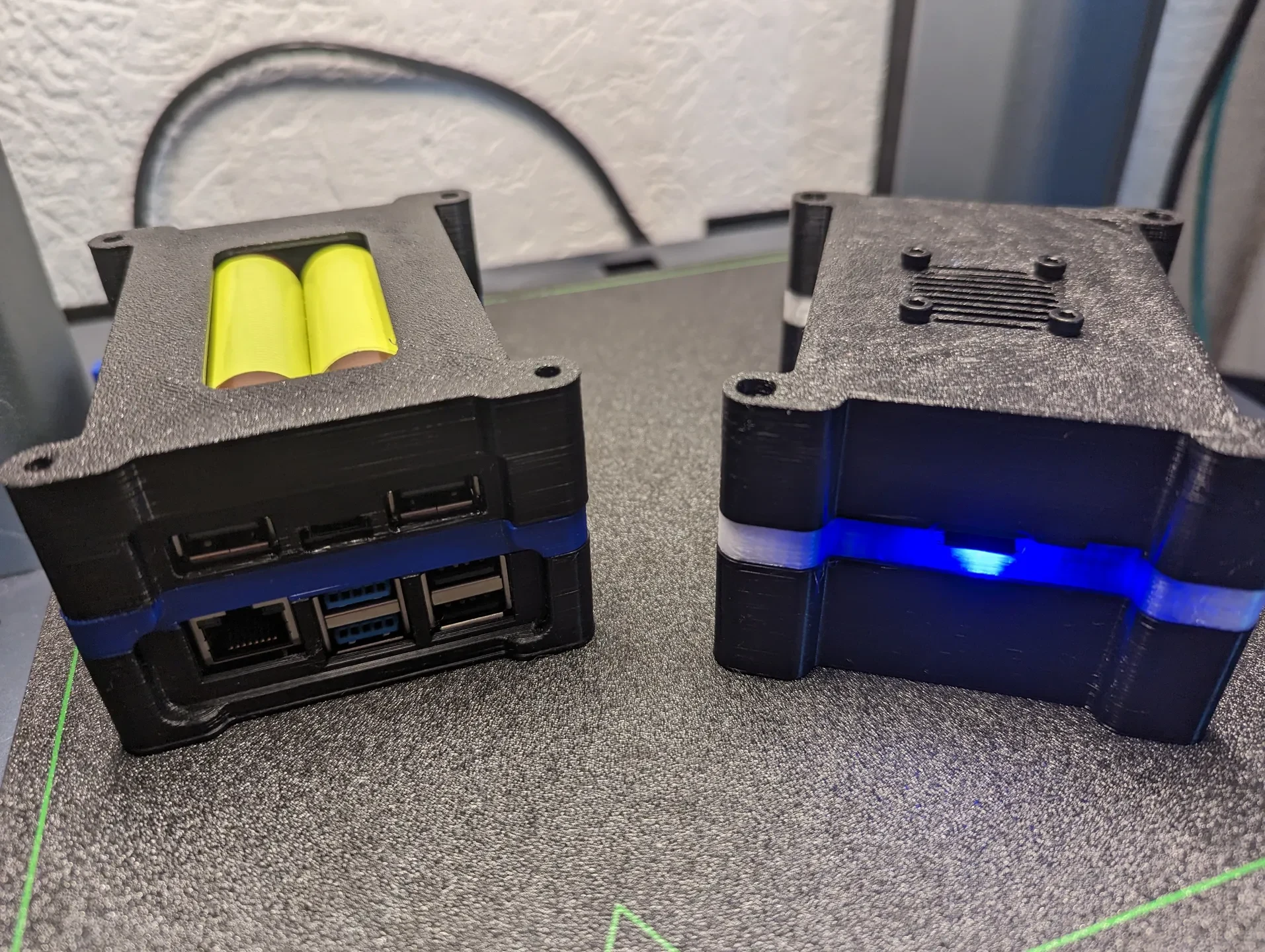

Корпус ИБП GeeekPi RPi для RPi4 (EP-0136 Rev5)
Это модификация оригинального корпуса ИБП RPi4 от Джейсона с изменениями и обновления для более новой версии шапки ИБП GeeekPi RPi (она же EP-0136) для Raspberry Pi 4.
Ссылка на UPS: wiki.52pi.com/index.php?title=EP-0136.
Ссылка на Amazon.de: www.amazon.de/dp/B09V1CTGX5
Рекомендации по печати: (если не указано иное, рекомендуется слой 0,2 мм на сопле 0,4 мм)
Нижняя часть корпуса RPI: 25 % наполнитель + любая нить (PLA+)
Верхняя часть корпуса RPI: 25 % наполнитель + любая нить (PLA+)
Средний корпус RPI: 25 % наполнитель, прозрачная/прозрачная нить (PETG для прозрачности)
Кнопка корпуса RPI: 100% любая нить (слой PLA+ толщиной 0,1 мм).
Я распечатал их на своем принтере AnkerMake M5 со стандартными настройками. Файлы Gcode изменены на Prusa Mk4.

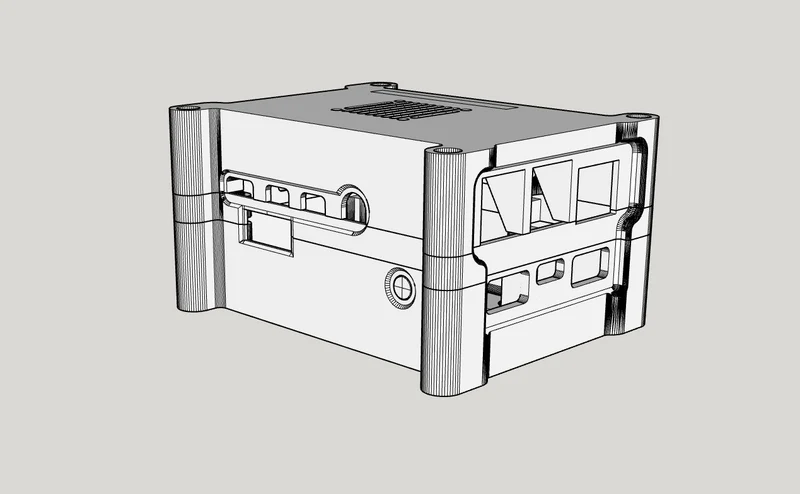

Изменения включают в себя:

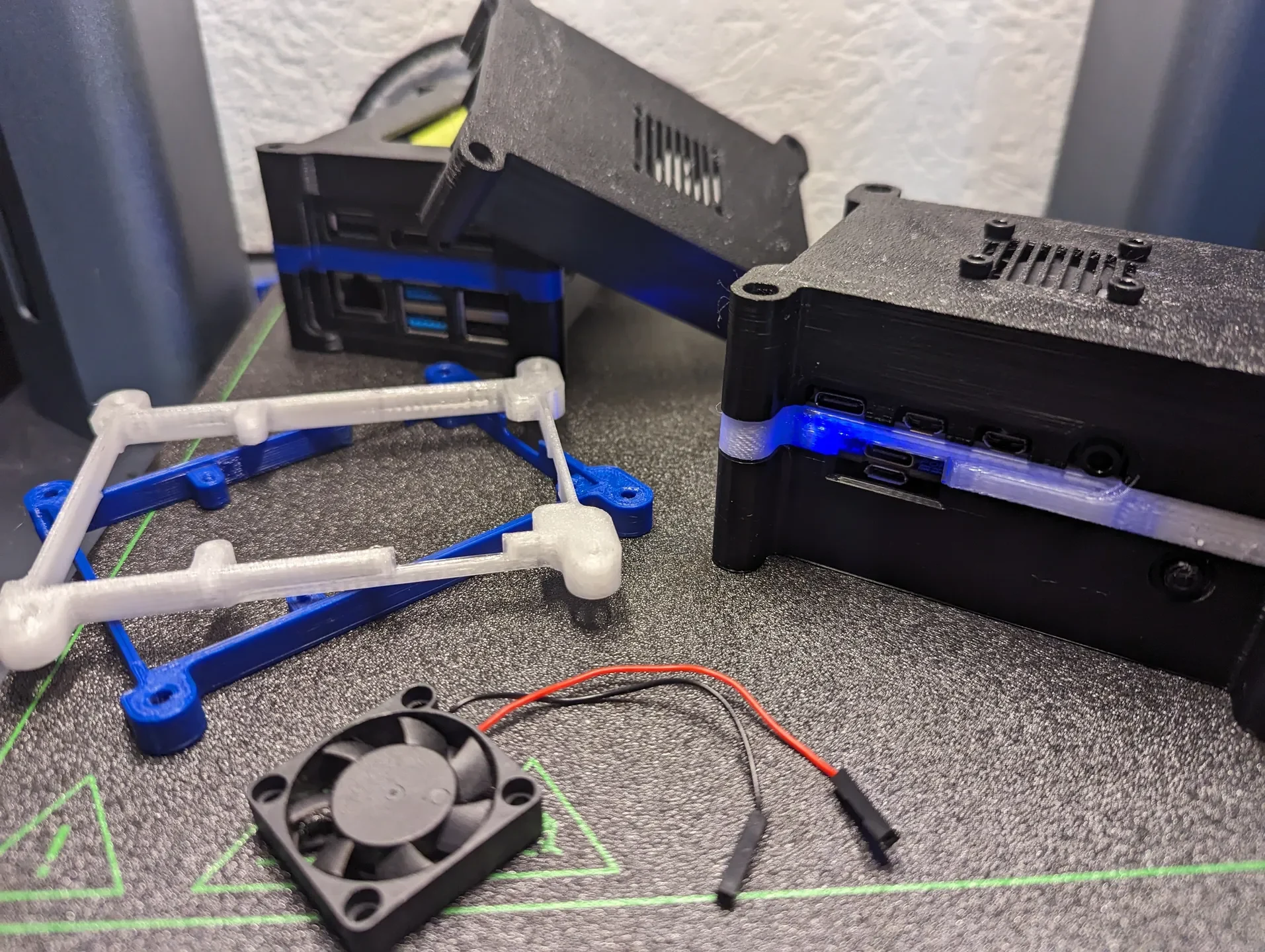

Изменение размера вентилятора для 30-мм вентилятора (фокус на положительном давлении внутри, чтобы обеспечить непрямое охлаждение ИБП) [ДОБАВЛЕН вариант 40-мм вентилятора].
Наличие вставки для пуговиц и выравнивающей выемки (для удобства активации/использования).
Увеличенное расстояние для отверстия/допуска входного питания (размер входной вилки).

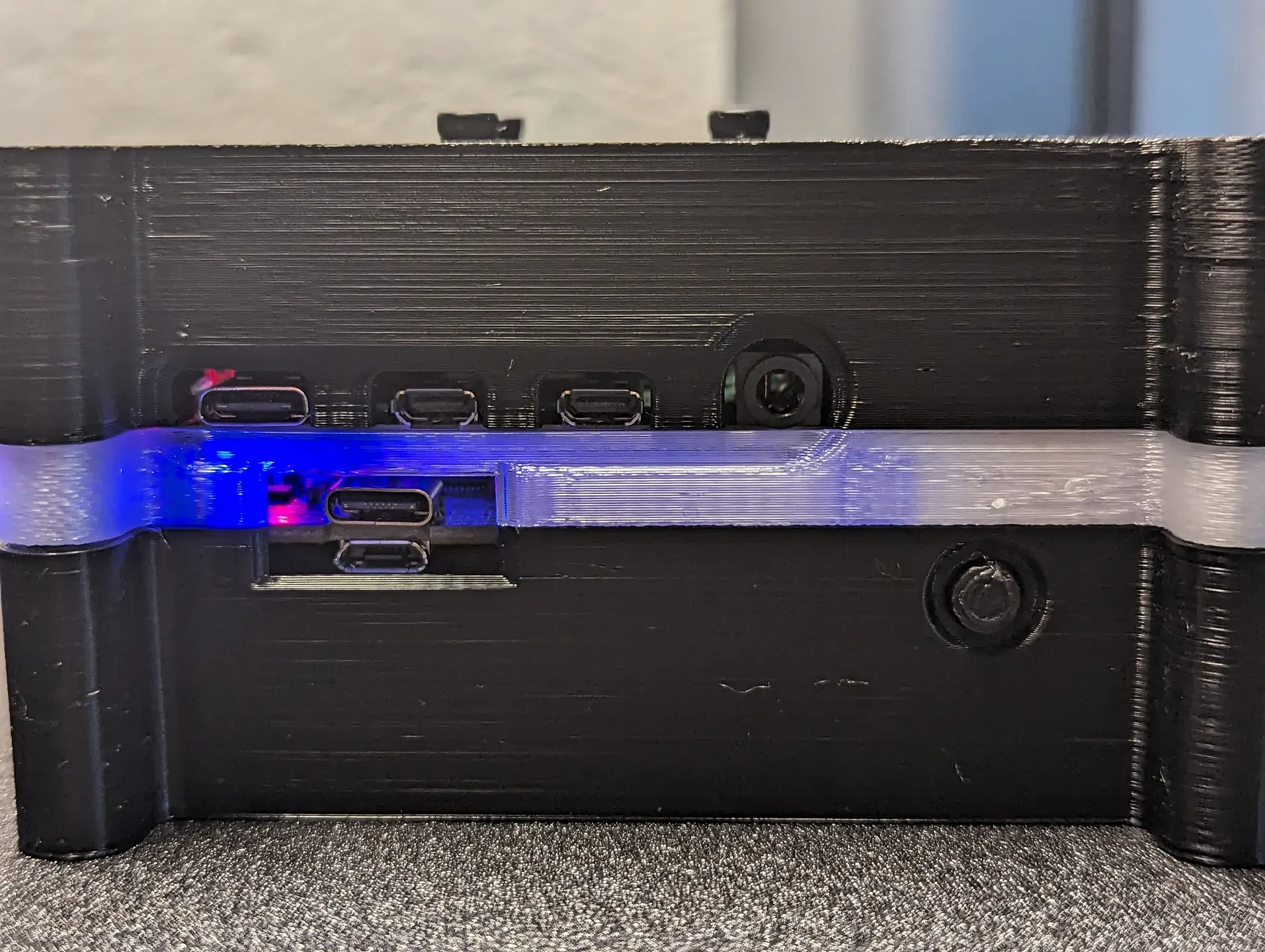

Дополнительное место для входов USB-C и MicroUSB (новые версии ИБП).
Удаление отверстия доступа к RPi GPIO (для повышения производительности вентилятора).

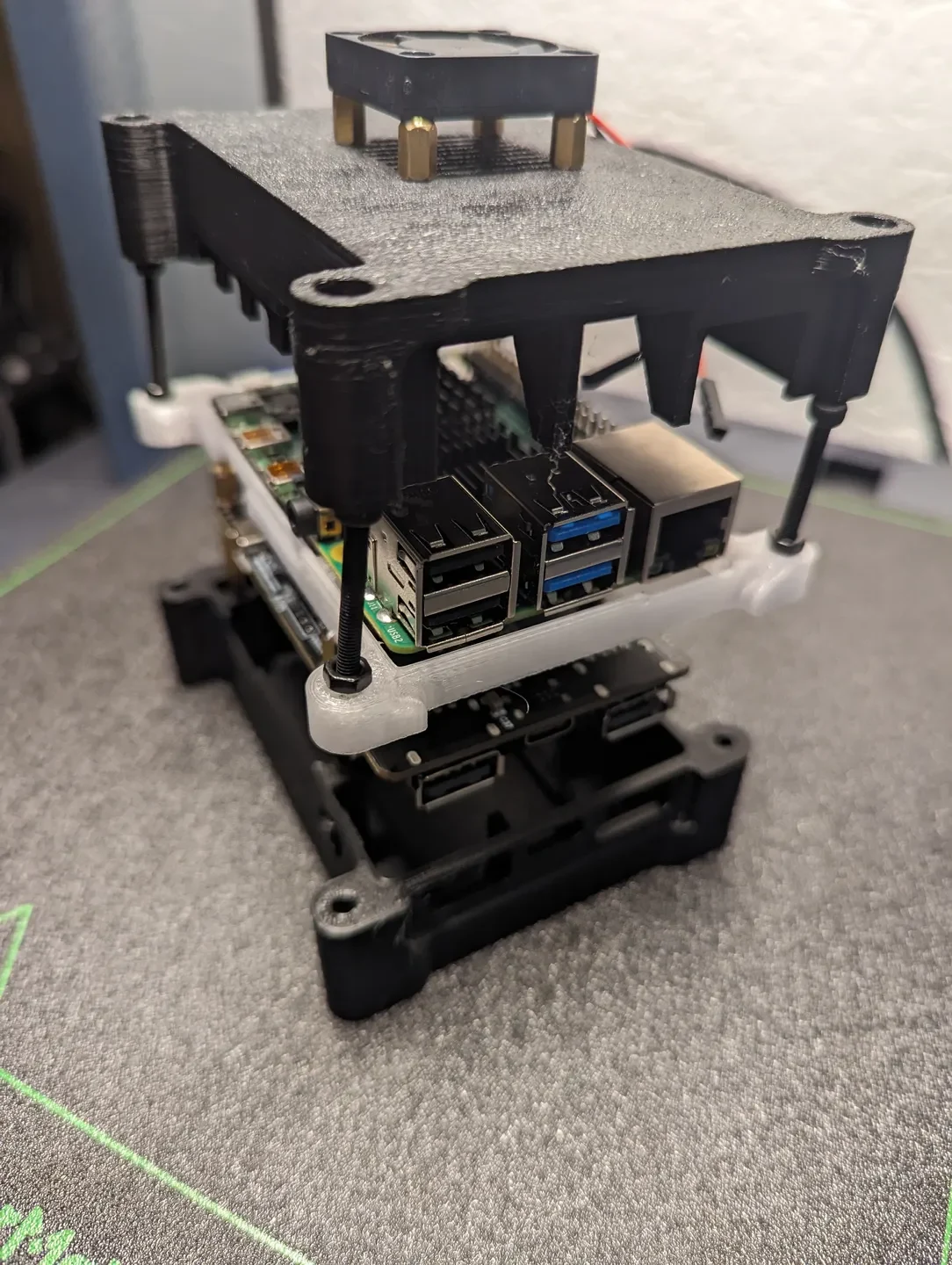

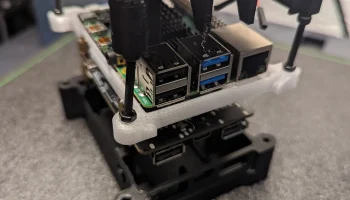

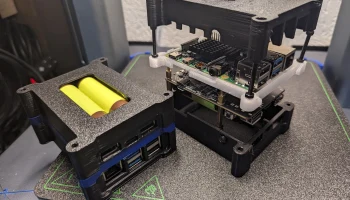

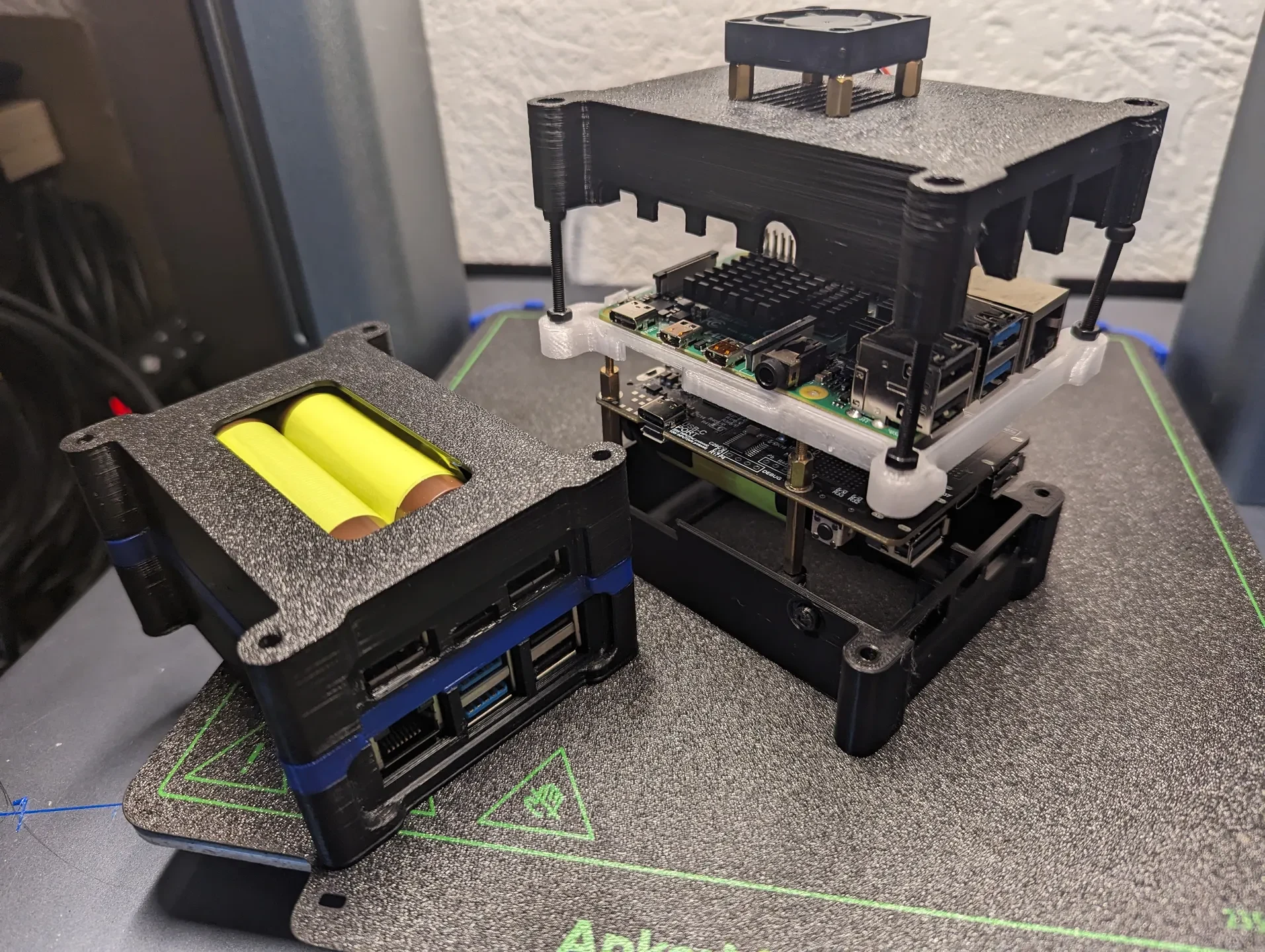

Изменение системы крепления на использование резьбовых вставок М3 (4х М3х5мм или М3х4мм) и винтов М3 (4х М3х25мм).
Редактировать запросы:
Я рад внести изменения в это для вентиляторов разных размеров (исходная модель имела вентилятор 40x40 мм) и отверстия для доступа к GPIO. Просто оставьте комментарий!
В противном случае вы можете сделать ремикс под текущей лицензией (унаследованной из оригинальных файлов).
Журнал изменений:
09.12.2023 — Добавлен вариант верхнего корпуса толщиной 40 мм.
Кредиты:
Это редактирование оригинального корпуса ИБП Джейсона, которое необходимо обновить для более поздних версий HAT.
Лицензия:
Унаследовано от источника в разделе «Creative Commons — С указанием авторства — Некоммерческое использование — Поделиться одинаково»
Заключительное примечание:
У меня нет формального образования в области САПР или программного обеспечения для моделирования, эти файлы должны хорошо печатать и работать; но не обязательно соответствуют профессиональным/опытным стандартам. TLDR: делаю все возможное
