M!N!MAL 5 CH - Корпус Raspberry Pi 5
Дизайн

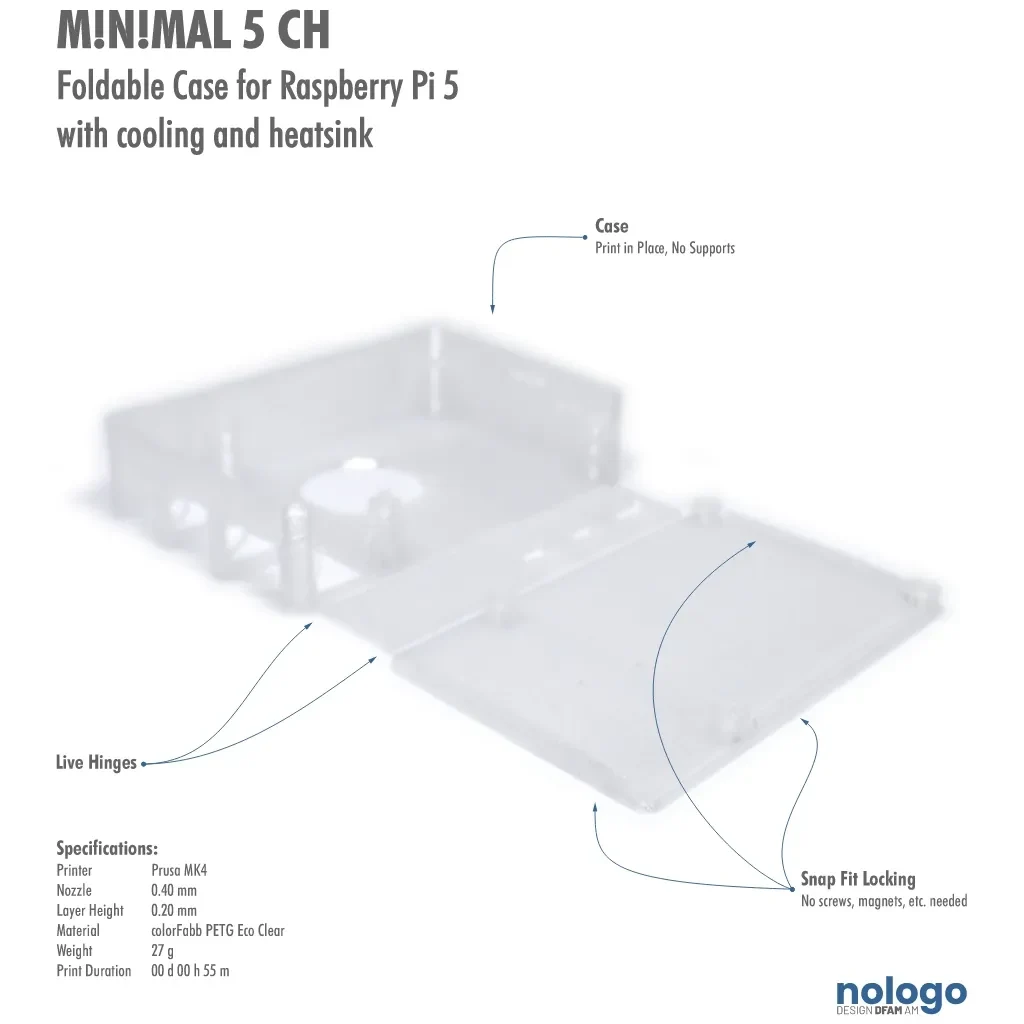

Это уменьшенный до максимума корпус/корпус/кожух для Raspberry Pi 5 в версии с охлаждением. Поскольку ребята из Raspberry проделали отличную работу, создав идеальный охлаждающий вентилятор/радиатор для Pi 5, больше нет необходимости в каких-либо креплениях для вентиляторов (как на наших моделях для Pi 0, 3 и 4). Таким образом, в этом корпусе достаточно места для Pi5 с активным кулером Raspberry Pi. Поскольку кулер очень маленький, вы найдете две версии корпуса: одну, которая обеспечивает только необходимое пространство, но разъемы Ethernet и USB все еще выходят за пределы корпуса («тонкая» версия), и другую, поднимающуюся на всю высоту, закрывая порты Ethernet и USB («полная» версия). Как и все его предшественники, это по-прежнему складной корпус с подвижными петлями, который менее чем на 2 мм больше, чем сам Raspberry. Все интерфейсы доступны, а сама плата закрыта и защищена. Кроме того, он печатается как единое целое, сборка проста и не требует никаких инструментов или винтов. Просто распечатайте (менее чем за час), сложите и используйте… Конструкция состоит из рамы, а также верхней и нижней частей, которые имеют подчасти, которые могут обеспечить отверстия для всех интерфейсов на плате (GPIO, DSI, CSI...) и вентилятор, если его снять с детали перед печатью. Саму оболочку можно напечатать без периметров и верхних/нижних слоев, только с заполнением, что будет способствовать максимизации воздушного потока.
Строительство
Сам корпус имеет толщину стенок 0,8 мм и оптимизирован для печати соплами диаметром 0,4 мм. Активные петли имеют высоту ровно в один слой (высота слоя 0,2 мм), и все отверстия м��жно легко закрыть с помощью стандартных настроек охлаждения. Все углы и края (насколько это возможно) закруглены, а скругления обрезаны под углом 35°, чтобы избежать выступов, требующих опор. После импорта детали вы можете разделить ее на части (или даже объекты, если вы не перемещаете ее) и манипулировать/удалять интерфейс и отверстия вентиляторов, а также заполнение оболочки.
Поскольку этот минимум может стат�� отправной точкой для вашего собственного проекта Raspberry Pi Zero, мы также включили файл STEP...
Нарезка, Печать
Деталь печатается со стандартными настройками (сопло 0,4 мм, высота слоя 0,2 мм, 2 периметра, 4 нижних/5 верхних слоев) без каких-либо проблем, но если вы хотите сделать еще один шаг вперед и оптимизировать результат, есть две рекомендации: одна для непрозрачных и одна для прозрачных/полупрозрачных нитей:
(��е только) для непрозрачных материалов мы предлагаем ориентировать заполнение под углом 90° (в зависимости от ориентации файла), поскольку линии заполнения первого слоя тогда проходят перпендикулярно подвижным петлям, что хорошо для их прочности, а также дает красивый внешний вид с буртиками, ориентированными по геометрии детали. Кроме того, вы также можете установить счетчик периметра всего на 1, чтобы получить меньше «рамок» вокруг областей заполнения. Верхние слои должны быть у��тановлены на 0, нижние слои на 5, а заполнение должно быть установлено на 100% концентрично, что дает наилучший результат для штифтов и трубок (особенно, когда у нас всего 1 периметр). Обычно деталь следует печатать без полей, что также дает красивые и чистые края.
Суперпрозрачная версия немного сложнее, поскольку в ней используется только одна ориентация линий заполнения. Высота и периметр слоя такие же, как и для непрозрачной версии выше, но верхний и нижний слои должны быть установлены на ноль. Заполнение представляет собой выровненное на 100% прямолинейное заполнение, установленное под углом 90°. Опять же, поля не понадобятся.

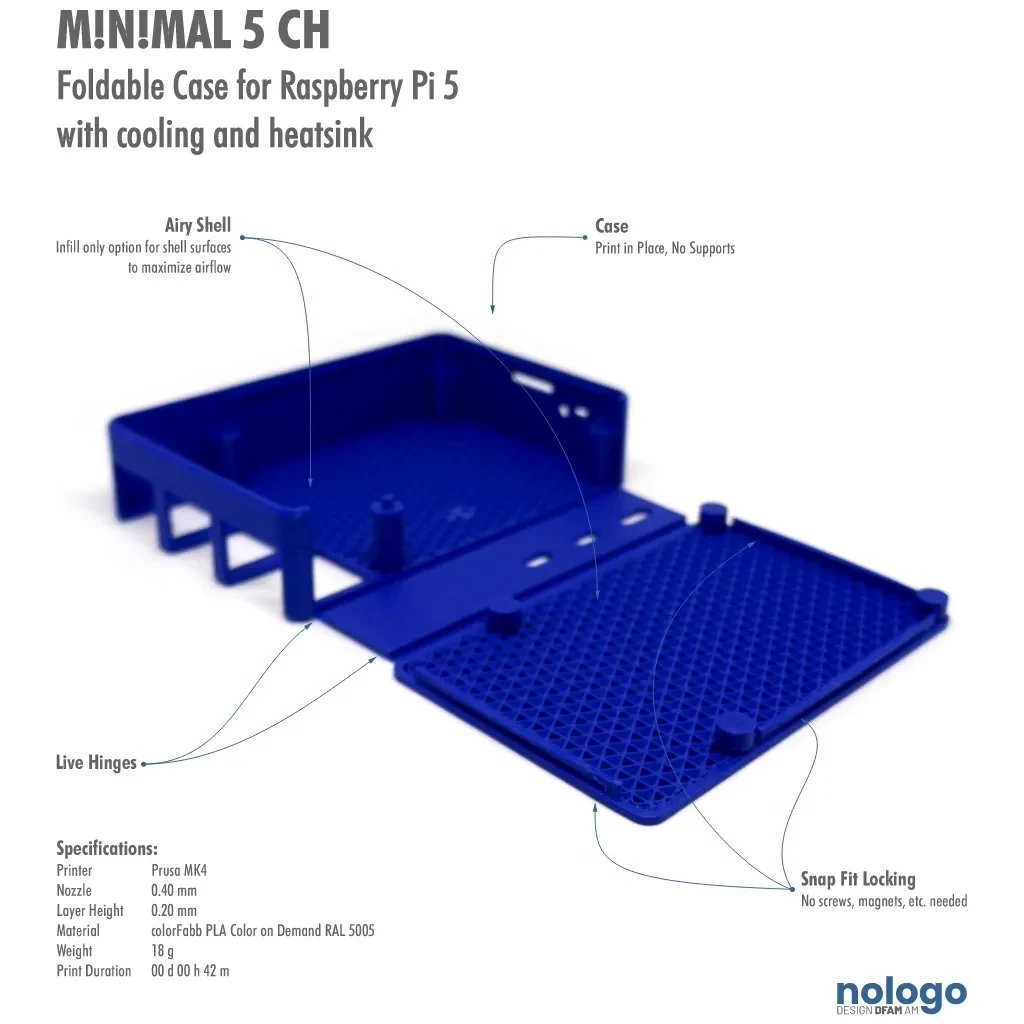

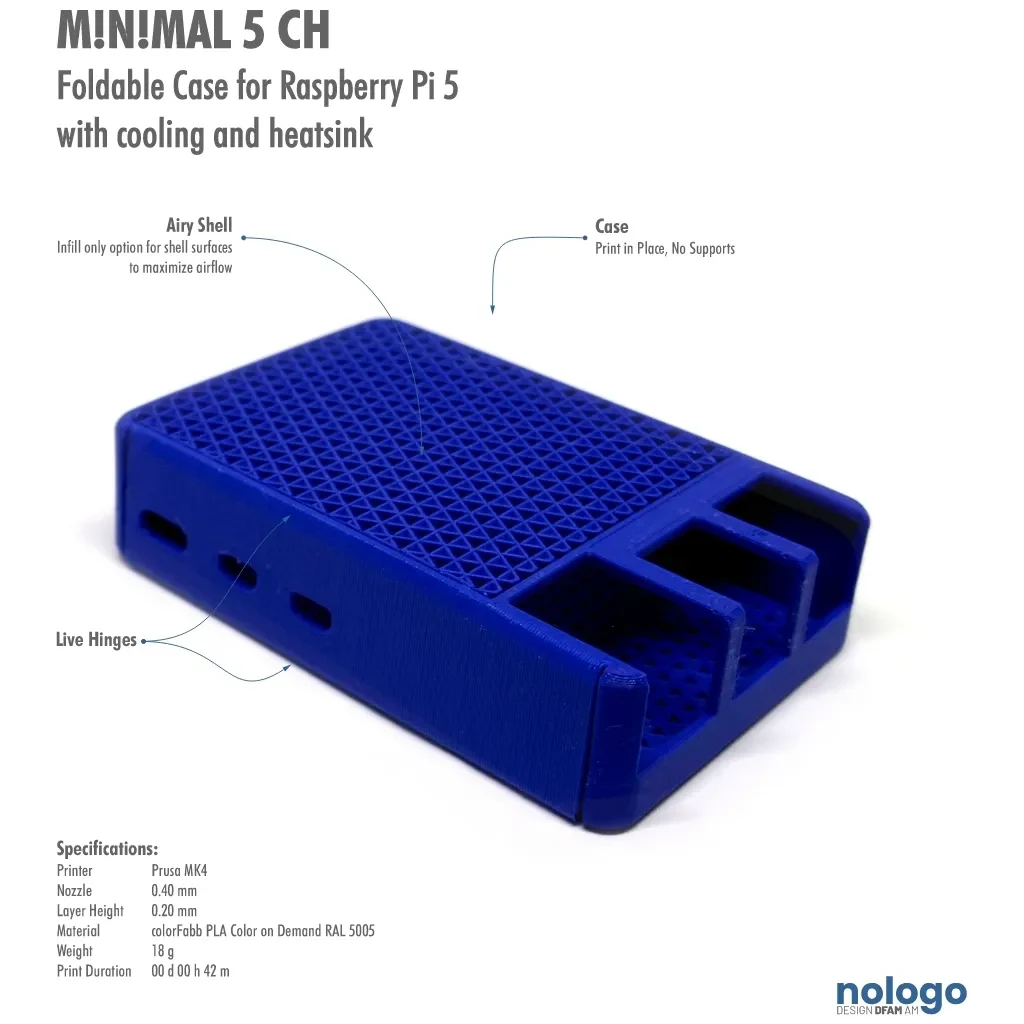

Если вам нужна воздушная верхняя и нижняя оболочка, вам просто нужно (после разделения на части) установить верхний и нижний слои, а также счетчик периметра на 0. Наилучшие результаты мы получили с заполнением 40% с кубическим, гироидным или прямолинейным заполнением, поскольку они обеспечивают достаточную стабильность для корпуса, а многие другие доступные шаблоны здесь не имеют смысла, поскольку t
