ESP32-WROOM-32D Чехол Dupont

Он предназначен для удержания ESP32 с припаянными контактными разъемами и позволяет использовать с ним разъемы DuPont. Как следует из названий файлов, он был создан с учетом ESP32-WROOM-32D, в частности, от HiLetGo.

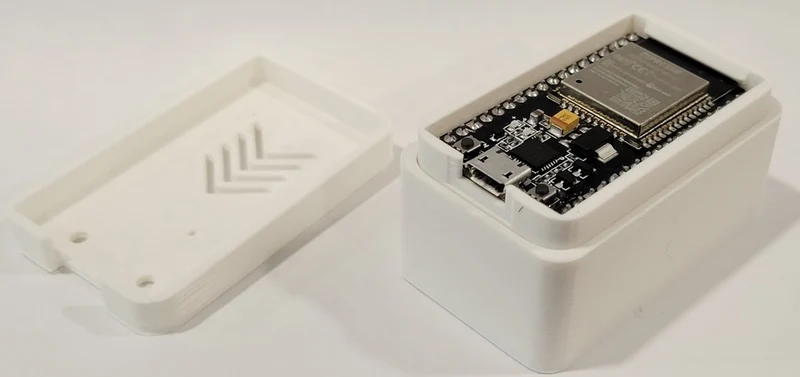

Основные компоненты состоят из крышки, держателя платы и основания для размещения дополнительной электроники. Есть два варианта конструкции: стандартный и удлиненный. Более длинные варианты обозначаются знаком "-L" в конце имени.

ESP32-WROOM-32D Base — базовый корпус с достаточным пространством для установки некоторых датчиков. Никаких способов крепления на нем нет… просто коробка, ожидающая наполнения вашими вкусностями.
ESP32-WROOM-32D Carrier — эта часть удерживает сам ESP32. Сзади имеется выемка для удержания доски на месте. При печати с высотой слоя 0,1 это обеспечивает надежную посадку и надежно удерживает плату на месте.
Крышка ESP32-WROOM-32D — простая крышка, закрывающая ESP32, с вентиляционными отверстиями для SoC и отверстиями для двух кнопок.
ESP32-WROOM-32D APD-9960 Яркость — стандартное основание с вырезами и точками крепления для датчика освещенности APD-9960 с отверстием большего размера для установки 2-дюймовой присоски для установки на стеклянную поверхность.
ESP32-WROOM-32D Датчик освещенности BH1750 — стандартное основание с вырезами и точками креп��ения для датчика освещенности BH1750 с дополнительным отверстием для 2-дюймовой присоски.

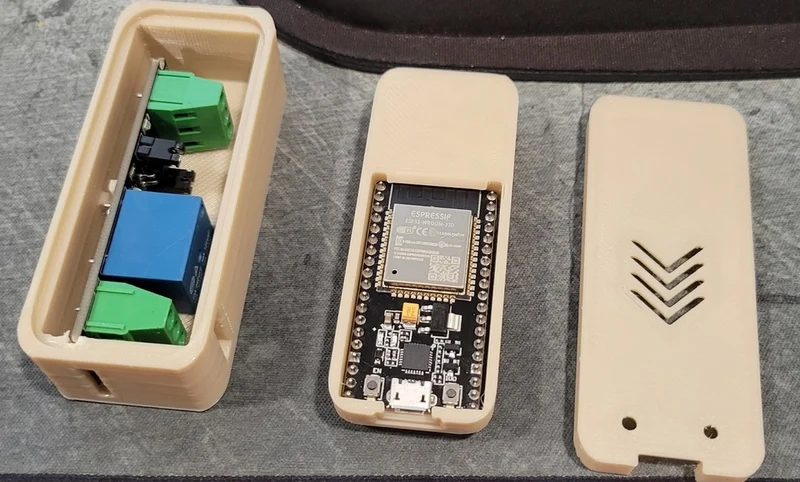

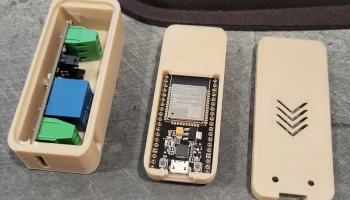

Реле SRD-03VDC-SL-C — длинное основание, предназначенное для размещения реле SRD-03VDC-SL0C. Это реле способно переключаться с помощью сигнала 3 В и выдерживать напряжение 30 В постоянного тока, что идеально подходит для большинства устройств открывания гаражных ворот.

Обновление от 4 декабря 2021 г.

Добавлены более длинные варианты основа��ия, держателя и крышки, а также длинный футляр для реле. Длинные варианты обозначаются знаком "-L" в конце имени.

Эта работа находится в стадии разработки, и я буду публиковать дополнительные базовые проекты по мере возникновения необходимости/запроса.
