Модульная система Meshtastick

Модульная система для плат Heltec V2, V3 и Fake Tec.

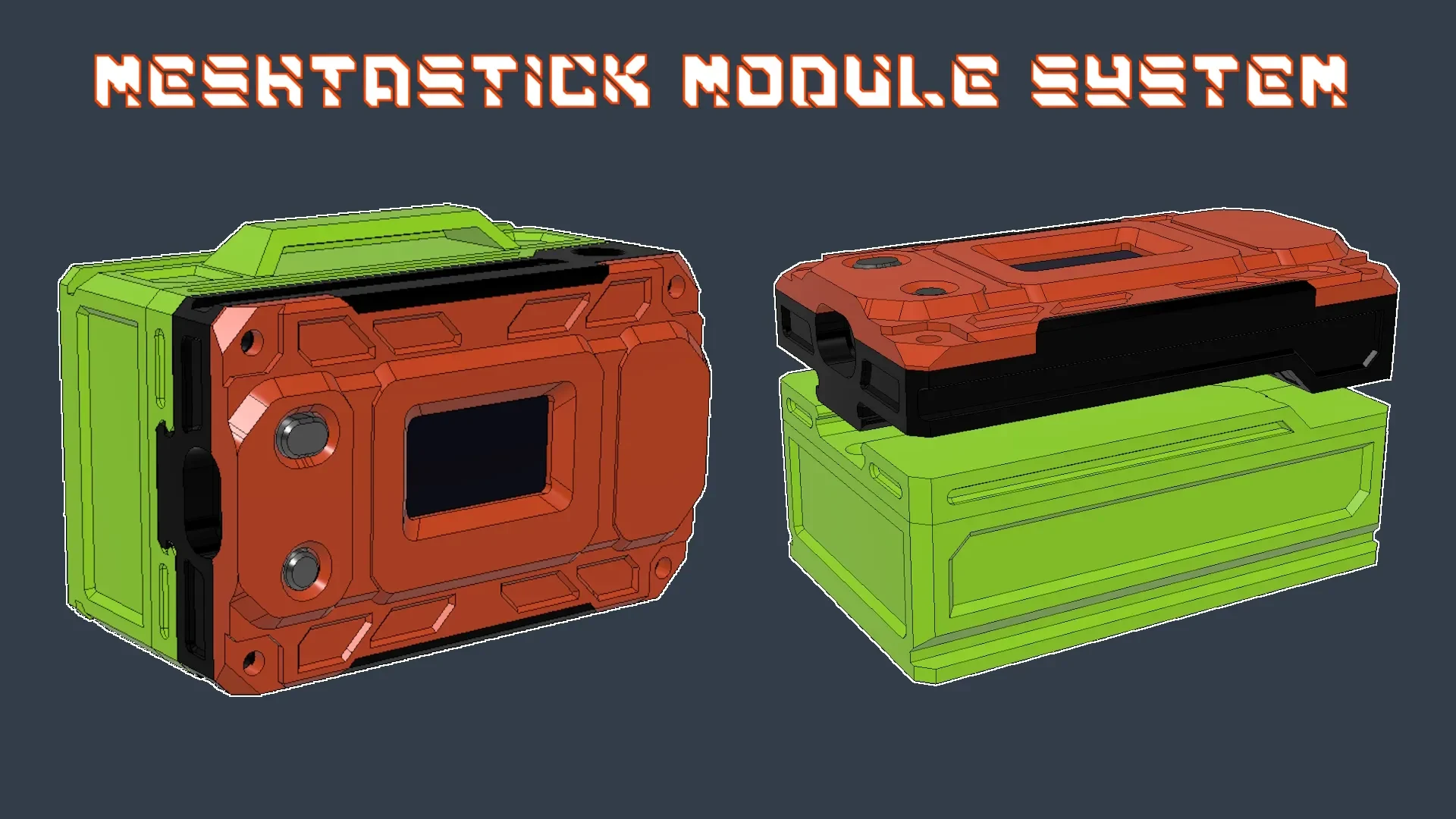

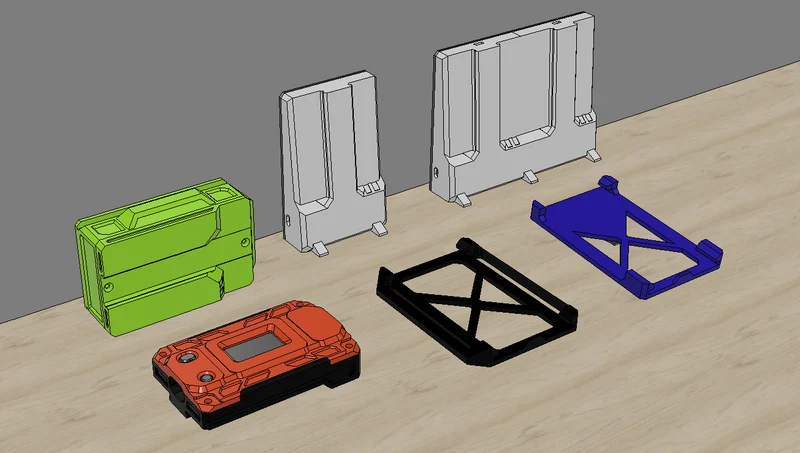

Модульная система состоит из основного корпуса, аккумулятора, слайдера, чехла и зарядной станции.

Корпус предназначен для размещения платы, разъема SMA и контактов для питания от аккумулятора. Есть вырез под разъем type-c и крепления для веревки.

Аккумулятор — внутри размещены две батарейки формата 18650. Максим��льный размер плоского отсека для литий-ионных аккумуляторов — 70 x 40 x 18 мм (ДхШхВ). Сверху и сбоку имеются ручки, с помощью которых можно переносить или подвешивать батарею с прикрепленной платой.

Слайдерная панель — позволяет прикрепить батарею с платой к лямке рюкзака или привязать к чему-нибудь тросом.

Кобура — ​​имеет кронштейн и панель-слайдер, позволяющую прикрепить аккумулятор к чехлу, например, на ремень.

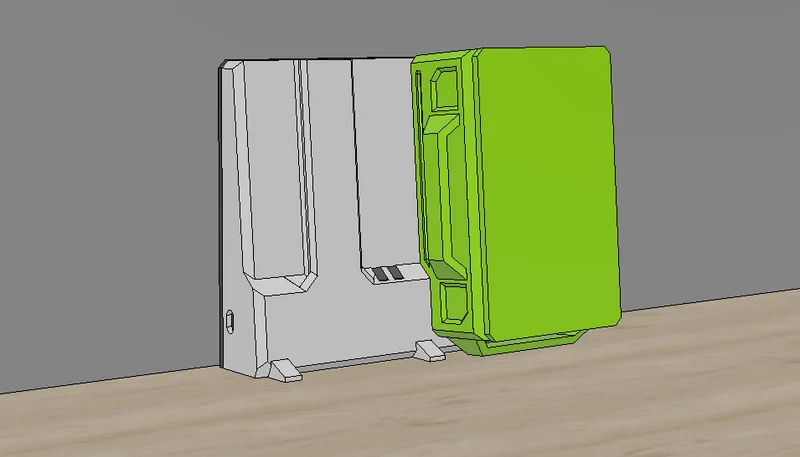

Зарядная станция — имеет возможность разместить на ней 1 или 2 аккумулятора. На задней крышке имеются вырезы для крепления на стену.

Что понадобится для сборки:

Четыре (4) винта M3x6 мм для сборки корпуса
Два (2) винта с потайной головкой M2x4 для сборки аккумулятора
Четыре (4) винта M2x4 для крепления зарядной станции.
Никелированная лента для силовых контактов между аккумулятором и корпусом с платой, а также зарядной станцией

Напишите свой отзыв об этой версии модульной системы Meshing, а также свои предложения по добавлению новых элементов!)
