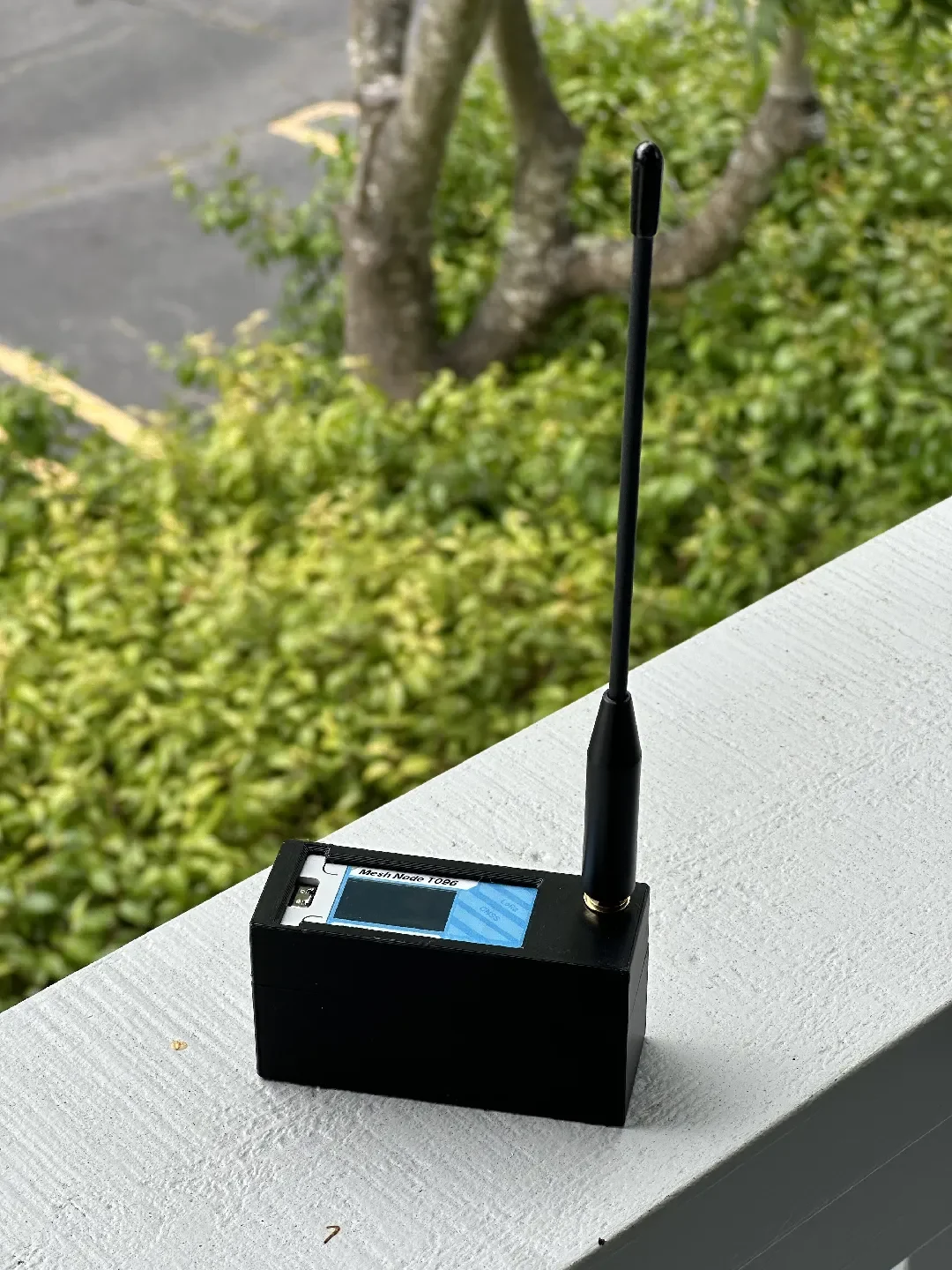

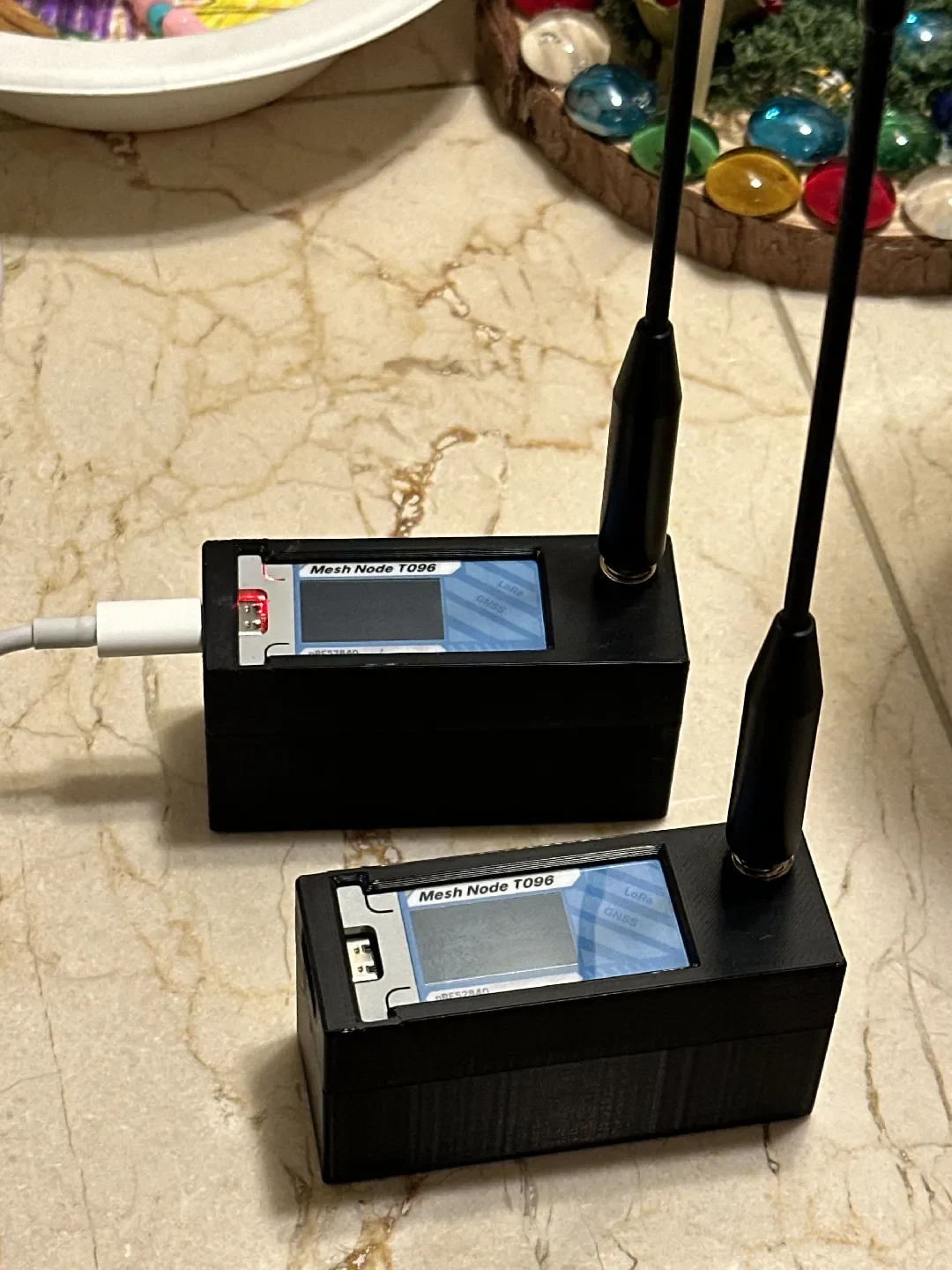

Heltec T096 с корпусом 21700

Я не смог найти чехлов для T096, в которых использовались литий-ионные батареи 21700, поэтому сделал один. Не стесняйтесь обращаться ко мне по поводу файлов Fusion 360 и т. д.

Части

Хелтек Т096

21700 ячейка

Антенна SMA с пигтейлом

Сборка

Подсоедините провод аккумулятора к аккумулятору. Я припаял провода к никелевым полоскам, а затем приварил их точечной сваркой к аккумулятору.

Я капнул пару капель горячего клея на две направляющие батареи, чтобы закрепить их на месте. Хотя любой клей подойдет.

Вставьте T096 в направляющую. Клей для этого мне не понадобился.

Прикрепите антенну

Подсоедините батарею к T096 после прикрепления антенны.

Я склеил верхнюю и нижнюю часть корпуса суперклеем, нанеся клей на внутреннюю часть перекрывающейся части, чтобы во время сборки клей проталкивался внутрь, а не снаружи корпуса.
