Кулачок форсунки ESP32

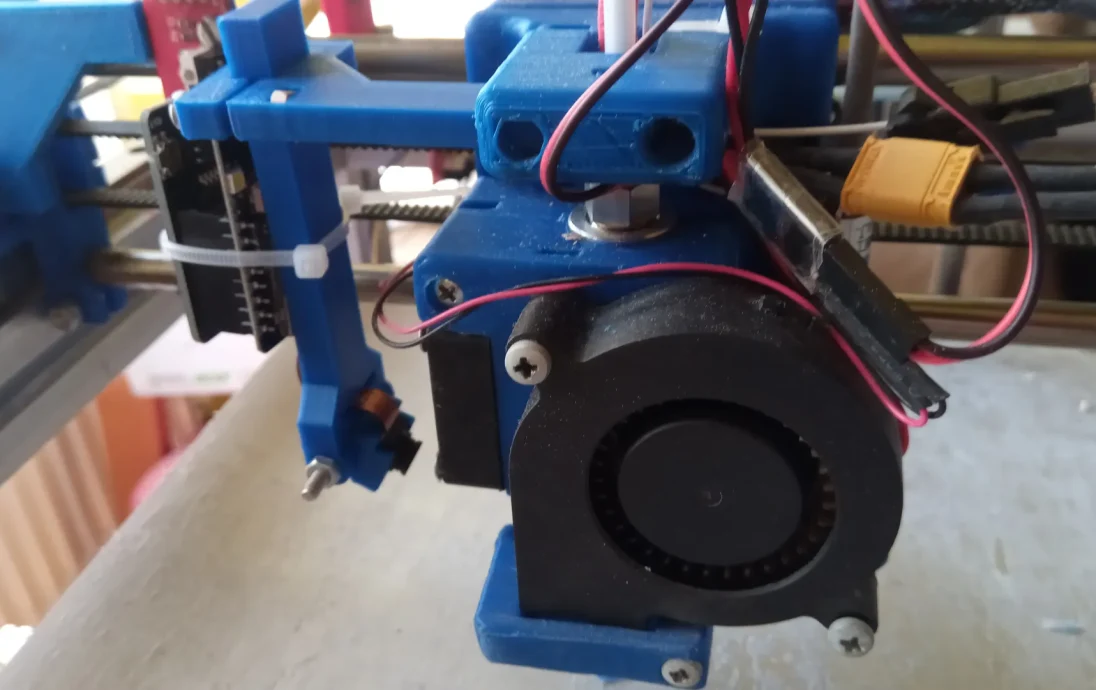

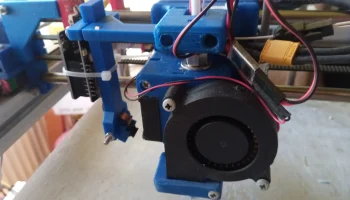

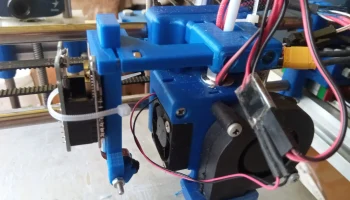

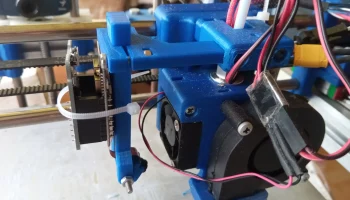

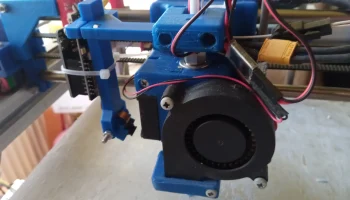

Это реклама камеры с кулачковым соплом ESP32 для крепления Bowden X-Carriage Mount для E3D V6 от Thingiverse. Его легко распечатать и собрать.

Сборка

Распечатайте все детали.
Если ваш модуль камеры имеет фокус, зафиксированный клеем, вам придется сломать клей, потому что вам понадобится отрегулировать расстояние фокусировки, чтобы получить наилучшие результаты. Вы можете сломать клей, применив немного ацетона и приложив немного силы.
Вставьте модуль камеры в держатель объектива. Существует два типа держателей объективов: один для модулей камер с автофокусом, другой для модулей камер без автофокуса.
Прикрепите держатель линзы к держателю ESP32 с помощью винта M3 длиной 24 мм и гайки. В результате получится шарнир, с помощью которого можно будет регулировать угол наклона камеры.
Пропустите ленточный кабель модуля камеры через паз над модулем камеры на другую сторону держателя ESP32.

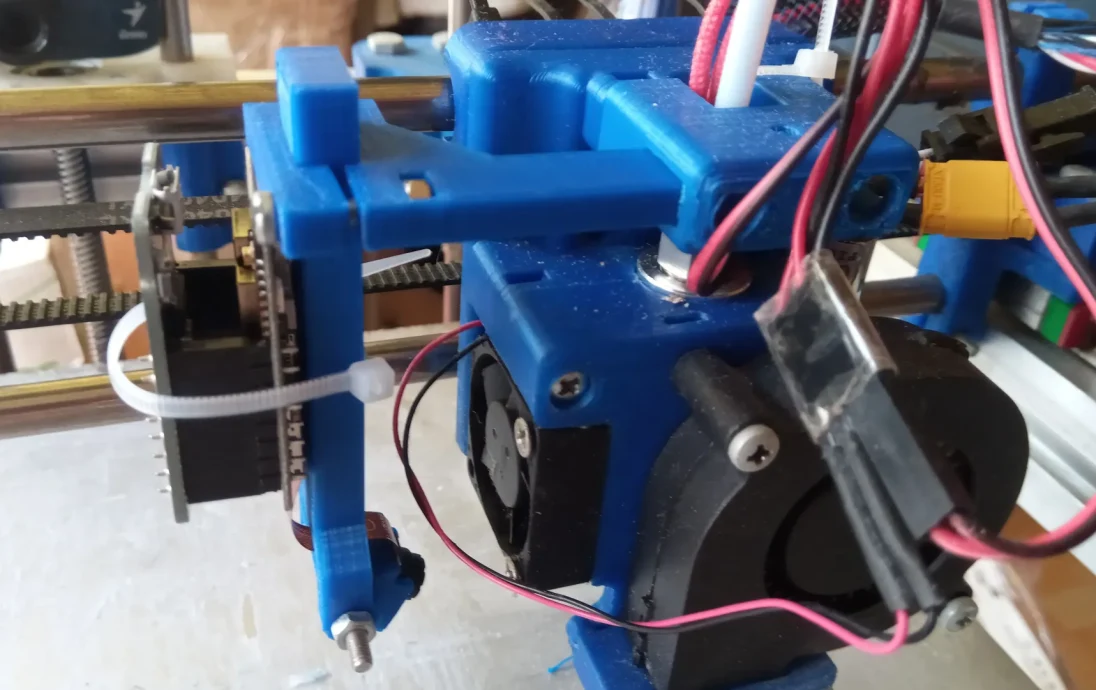

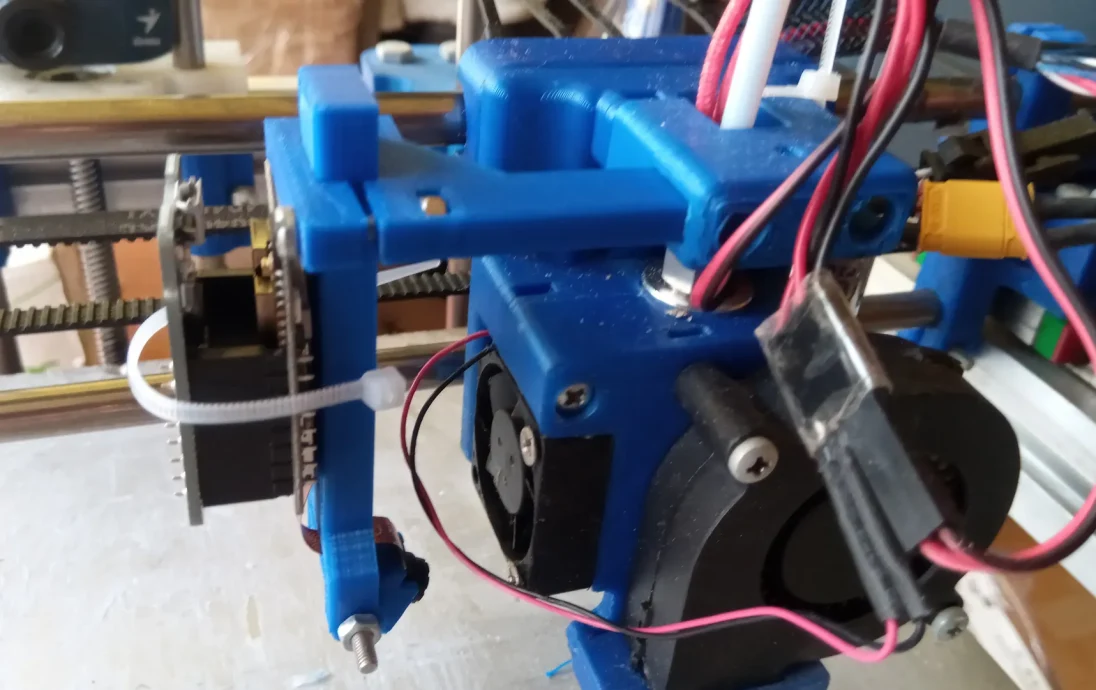

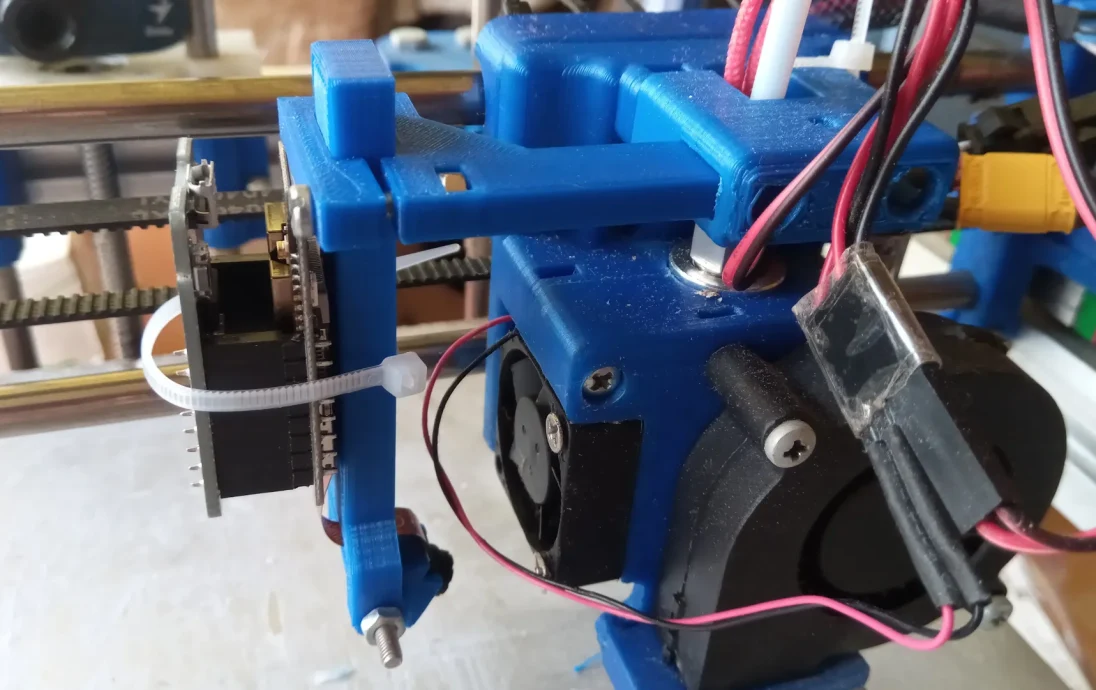

Закрепите плату ESP32cam к держателю ESP32 с помощью кабельной стяжки и подключите ленточный кабель модуля камеры.
Вставьте держатель ESP32 в кронштейн камеры и закрепите его винтом M3 15 мм и гайкой. В результате получится соединение, с помощью которого вы сможете регулировать расстояние модуля камеры от рабочей пластины.

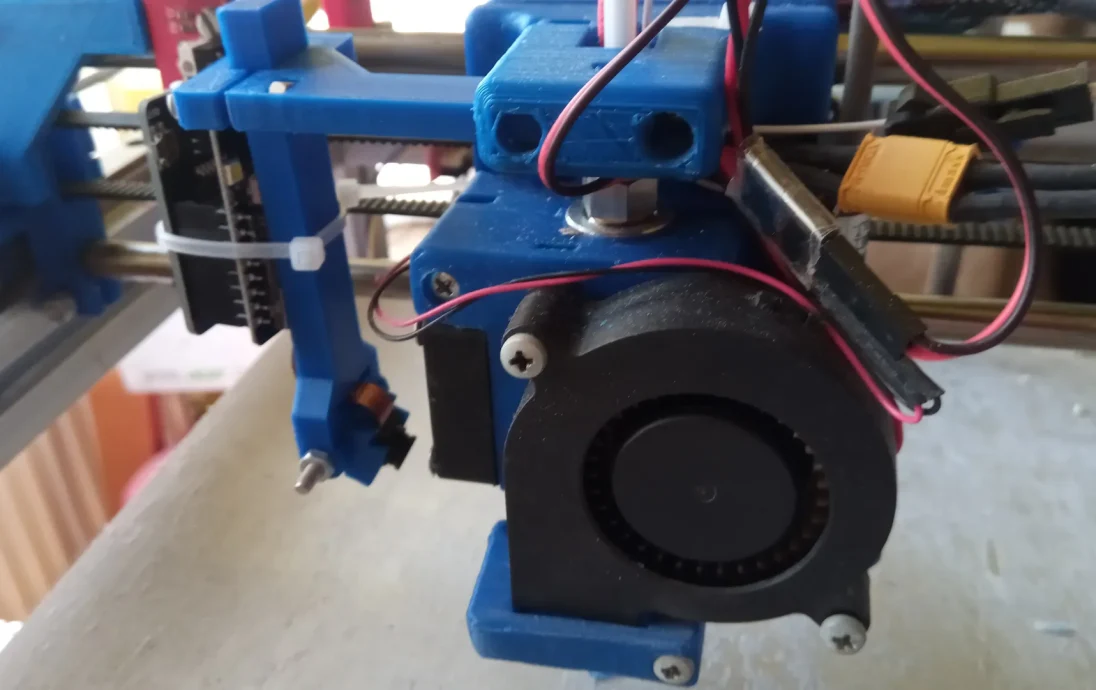

Установите зажим камеры на крепление Bowden X-Carriage для E3D V6 вместо оригинального кабельного зажима.
Вставьте кронштейн камеры в зажим камеры. В результате получится соединение, с помощью которого вы сможете регулировать расстояние модуля камеры от сопла.
Наслаждайтесь шоу ;).
