Универсальный кольцевой светильник для микроскопа с адаптером для линзы Барлоу с креплением C (внутренний диаметр >60 мм)

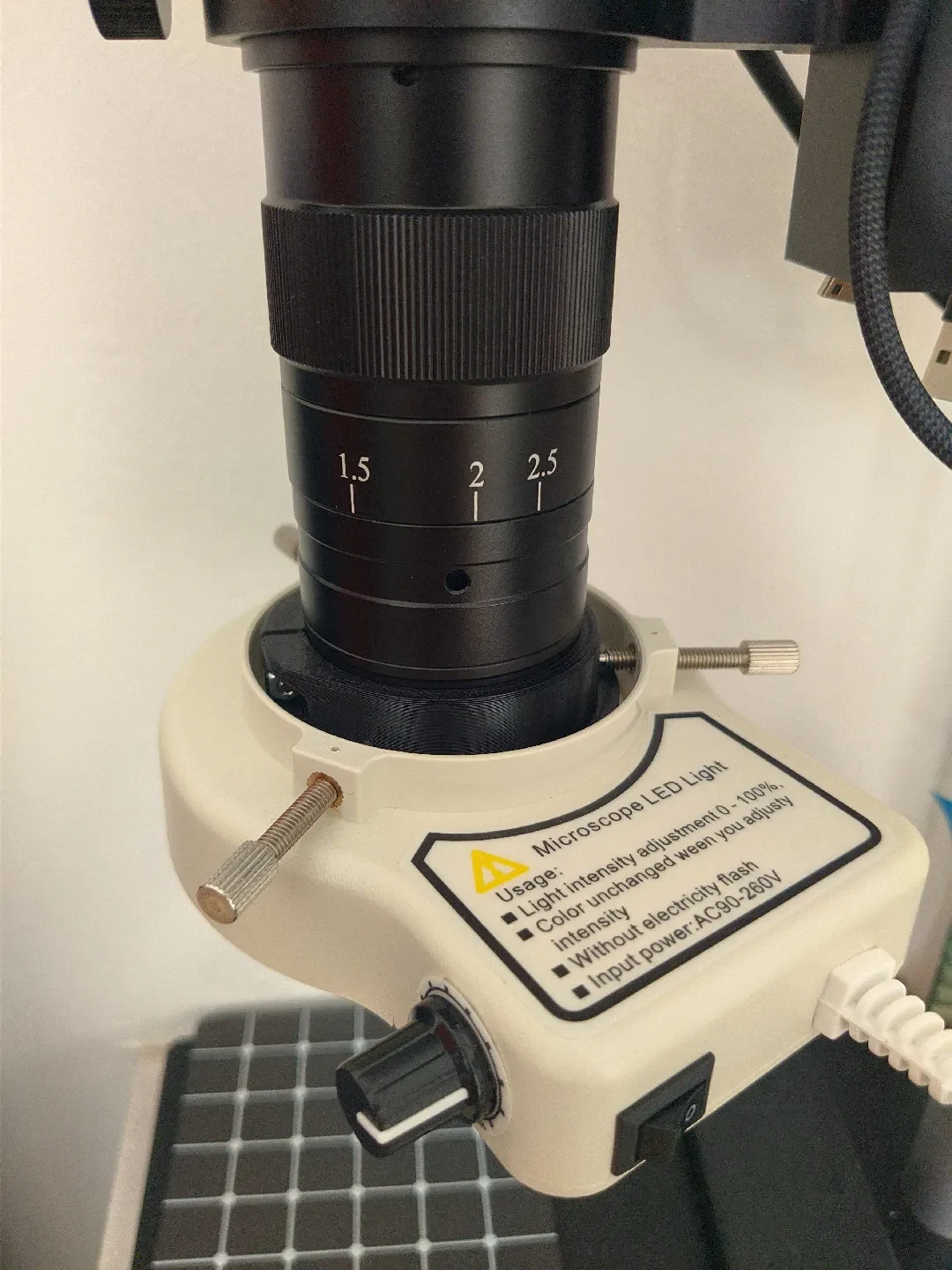

Я сделал этот адаптер для установки практически любого кольцевого светодиодного светильника для микроскопа с внутренним диаметром 60 мм или более (например, MaAnt MY-038) непосредственно на стандартную линзу Барлоу с C-креплением.

Если вы когда-либо пробовали прикрепить источник света к объективу, вы, вероятно, заметили, что металлические стяжные винты впиваются прямо в корпус объектива и царапают его. Кроме того, если вы закрутите эти винты слишком сильно, чтобы обеспечить надежный захват, очень легко вырвать резьбовые вставки прямо из корпуса фонаря.

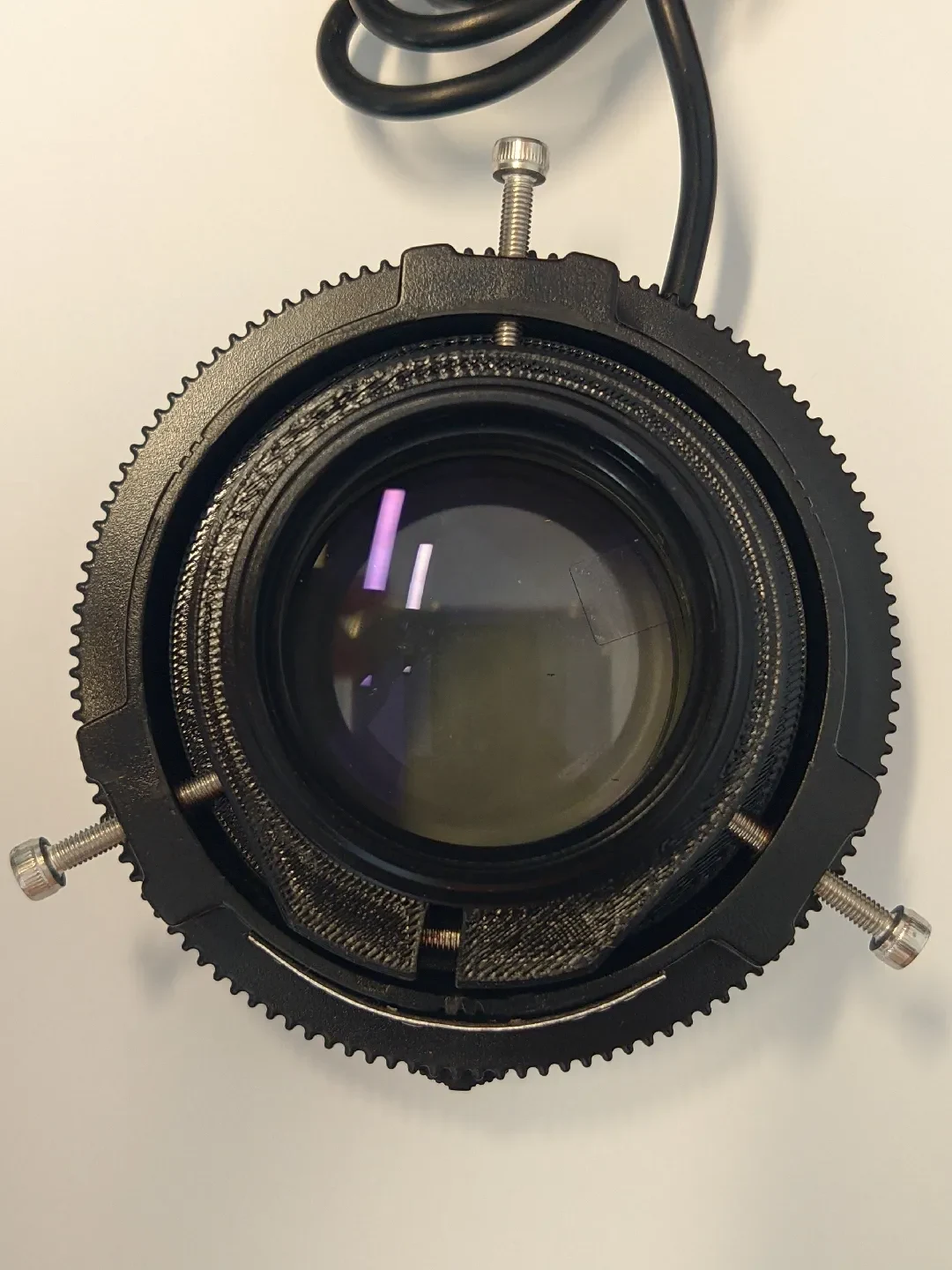

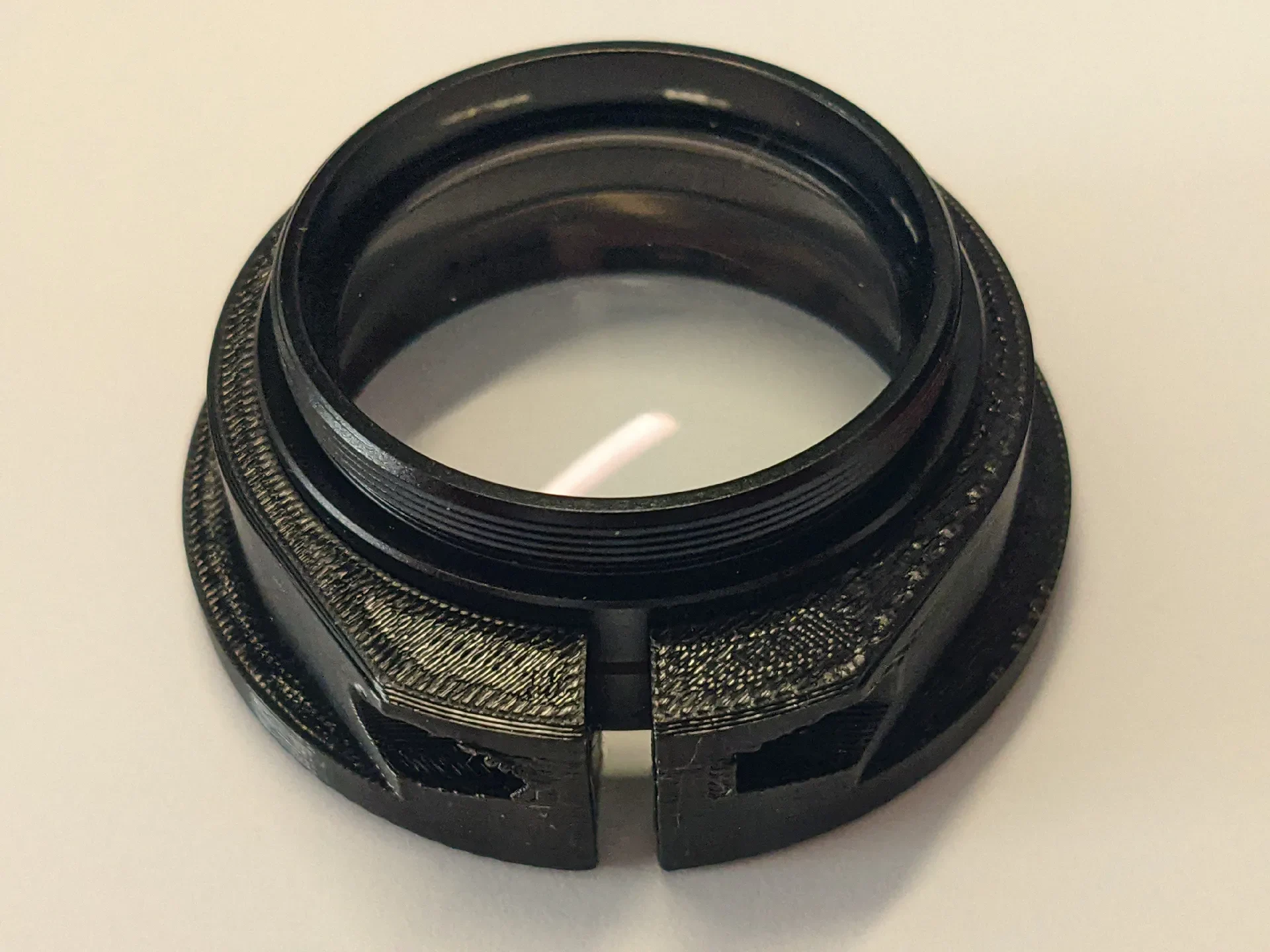

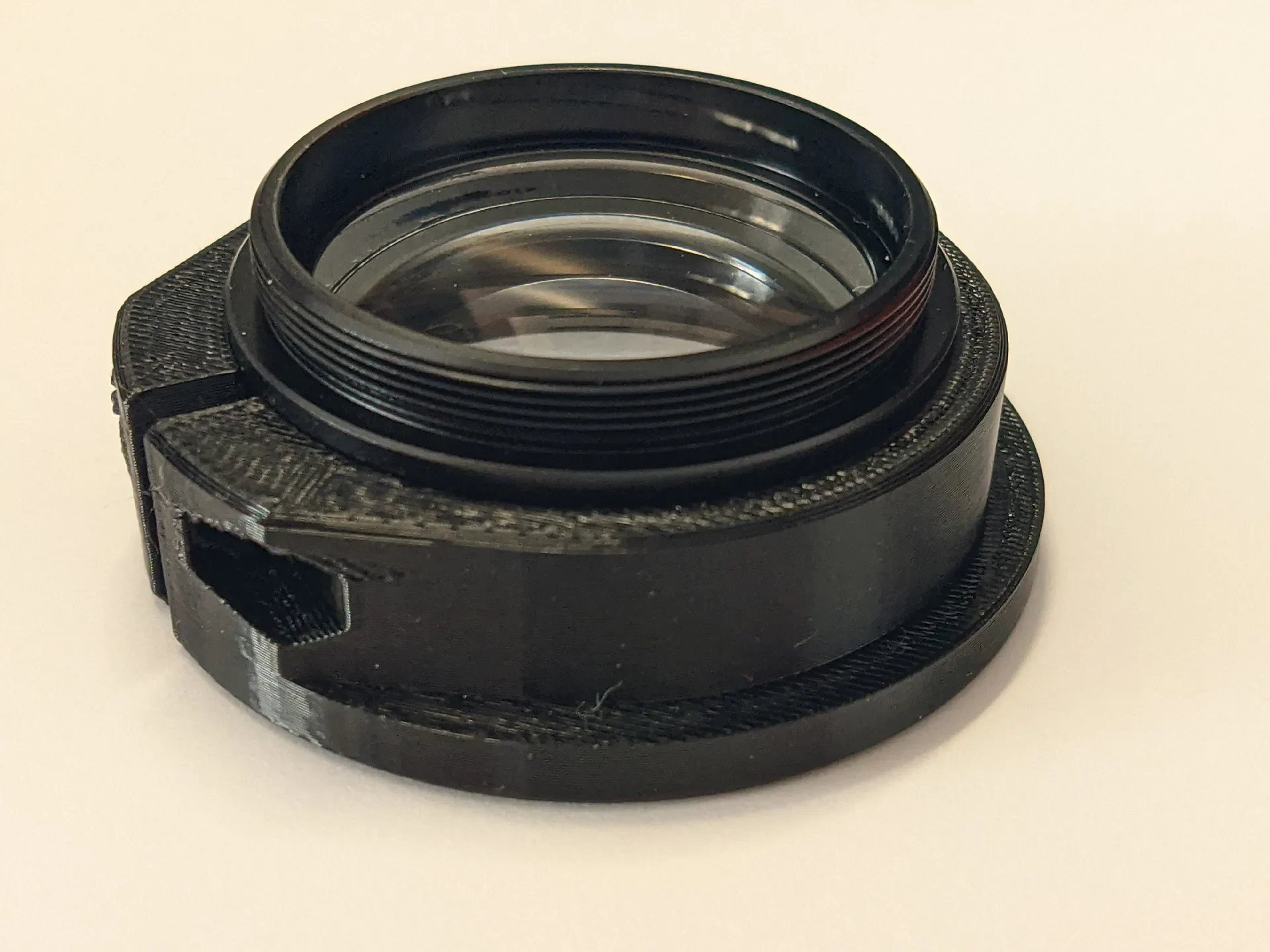

Этот адаптер-зажим решает обе проблемы, предоставляя источнику света что-то твердое, за что можно зацепиться, и при этом надежно оборачивая линзу пластиком. Самое приятное то, что он универсален. Адаптер не имеет специальных отверстий для винтов для установки ��онаря. Вместо этого он имеет широкий нижний гребень. Вы просто слегка затягиваете винты фонаря и оставляете их прямо на этом выступе. Благодаря такой конструкции абсолютно не имеет значения, сколько крепежных винтов у вашего конкретного светильника или где они расположены.

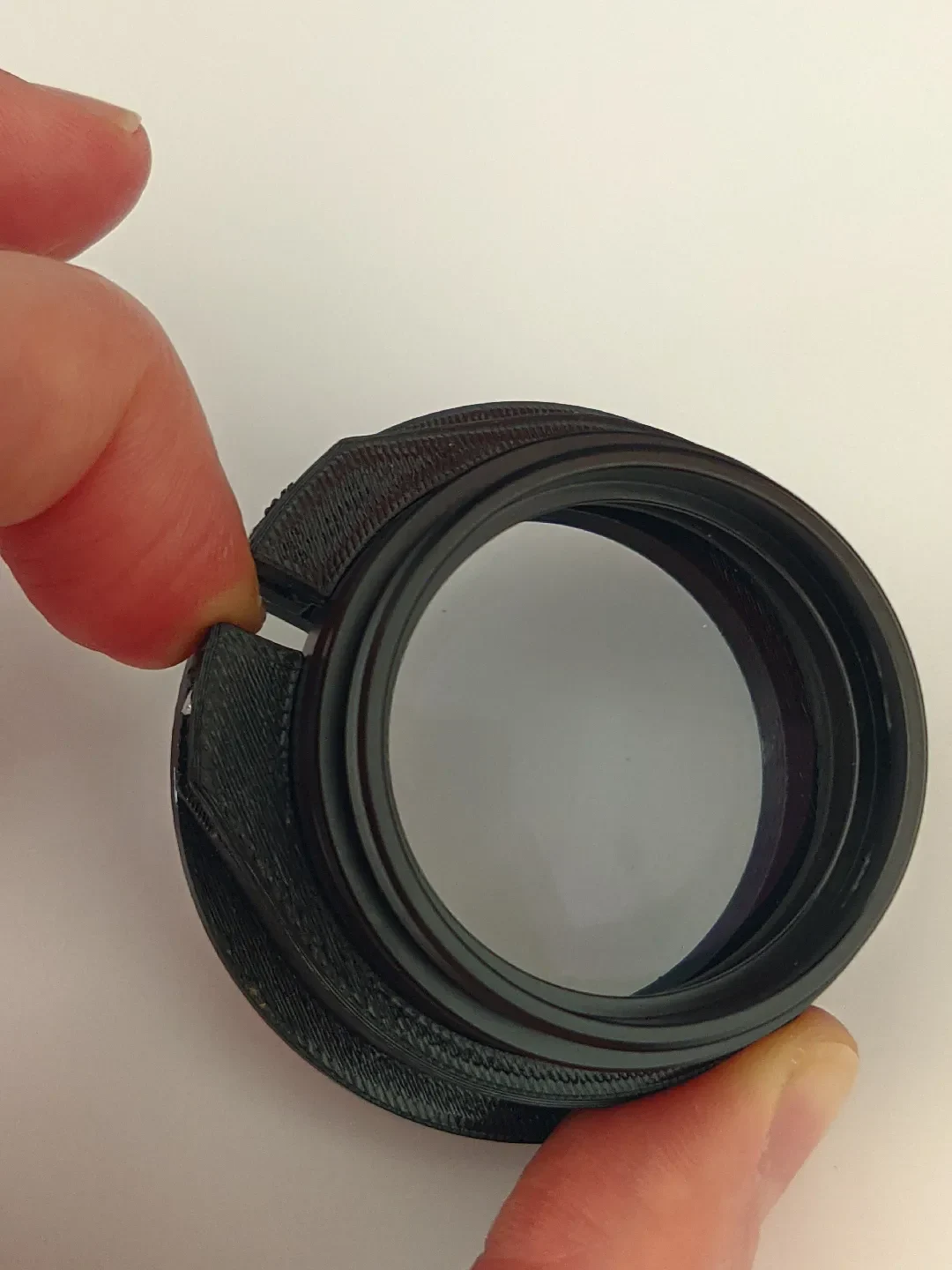

Самый простой способ установить его — вставить палец в прорезь зажима, чтобы немного расширить его, а затем просто вставить линзу сверху.

Подробности

Универсальный вариант для кольцевых светильников с внутренним монтажным диаметром более 60 мм.

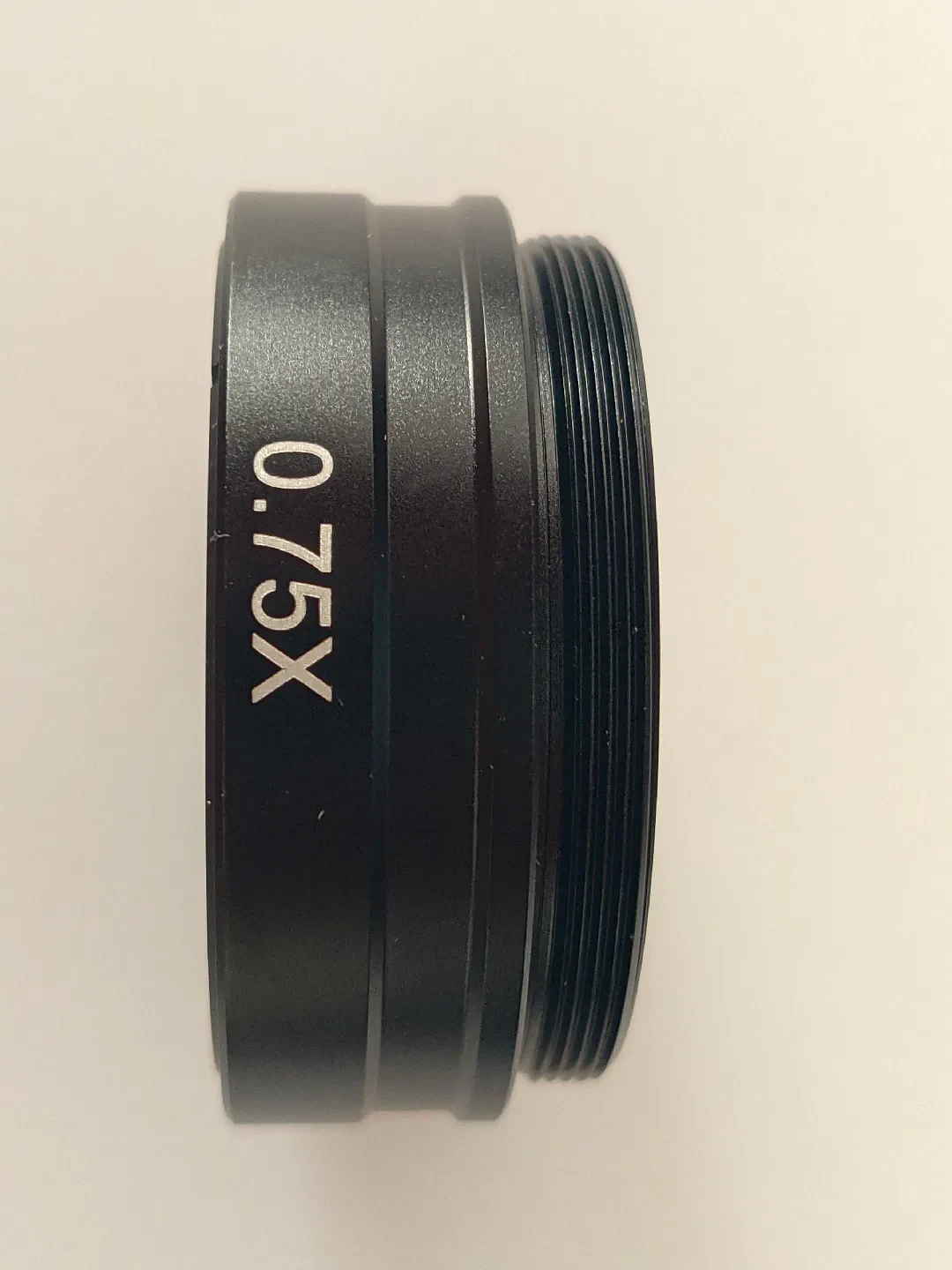

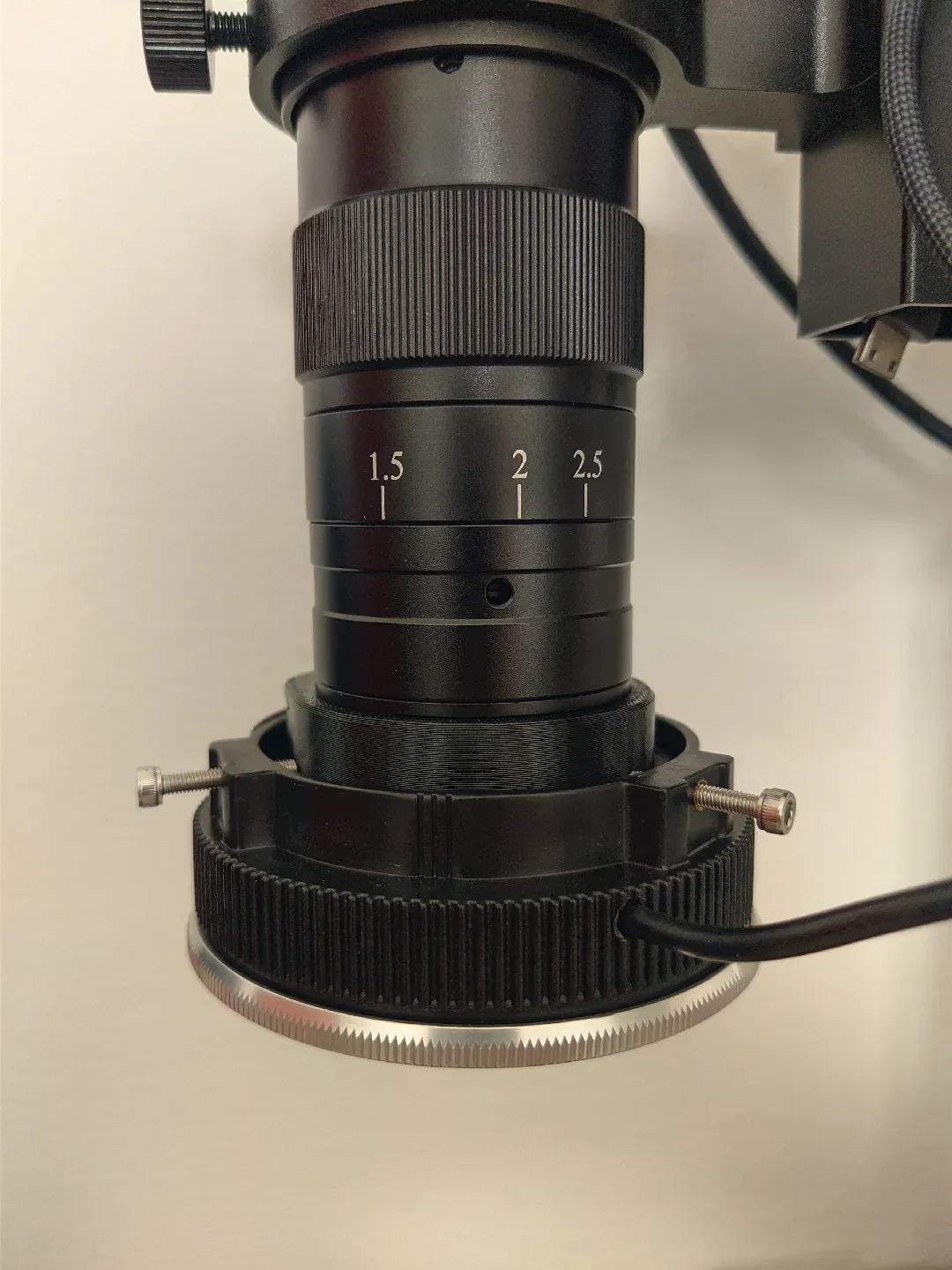

Подходит для стандартных объективов Barlow с байонетом C с углублением на оправе объектива (см. фотографии). Я протестировал его с обычными линзами x0,5 и x0,75 с AliExpress, и они подходят идеально.

Защищает корпус объектива от царапин.

Предохраняет ваш светодиодный фонарь от поломки под напряжением, поскольку зажим берет на себя всю тяжелую работу.

Необходимое оборудование

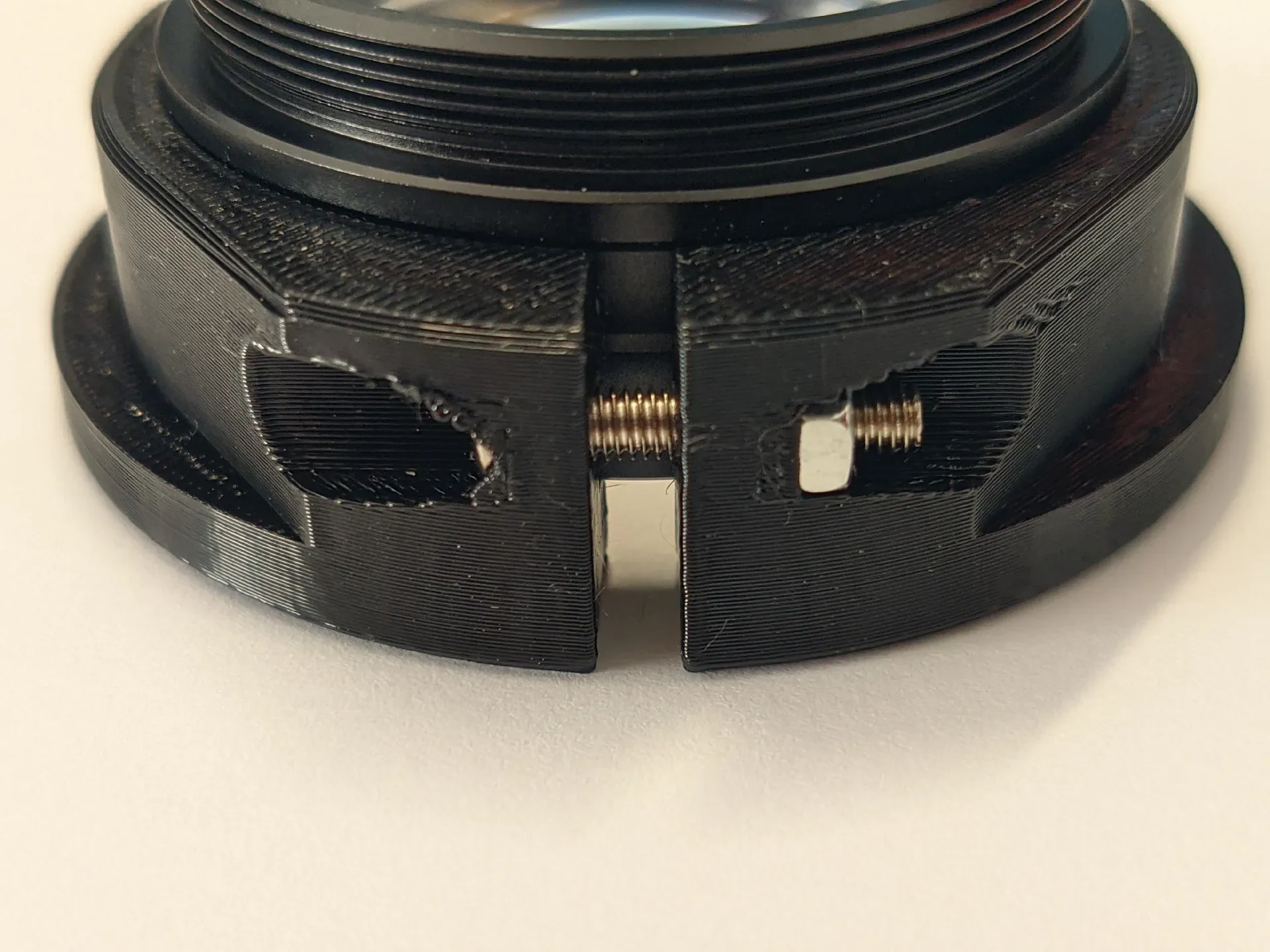

1 винт M3 диаметром 12 мм (если хотите быть в полной безопасности, возьмите винт диаметром 16 мм)

1 шестигранная гайка M3

Настройки печати

Я напечатал это из PETG, чтобы адаптер был достаточно гибким, чтобы его можно было надежно зафиксировать. Потребуется всего около 11 г нити.

Вот настройки, которые я использовал:

Настенные петли: 3

Верхние слои оболочки: 5

Нижние слои оболочки: 4

Редкое заполнение: 15%

Поддерживает: Нет

Брим: Нет
