Argus — моторизованная машина для фокусирования микроскопов

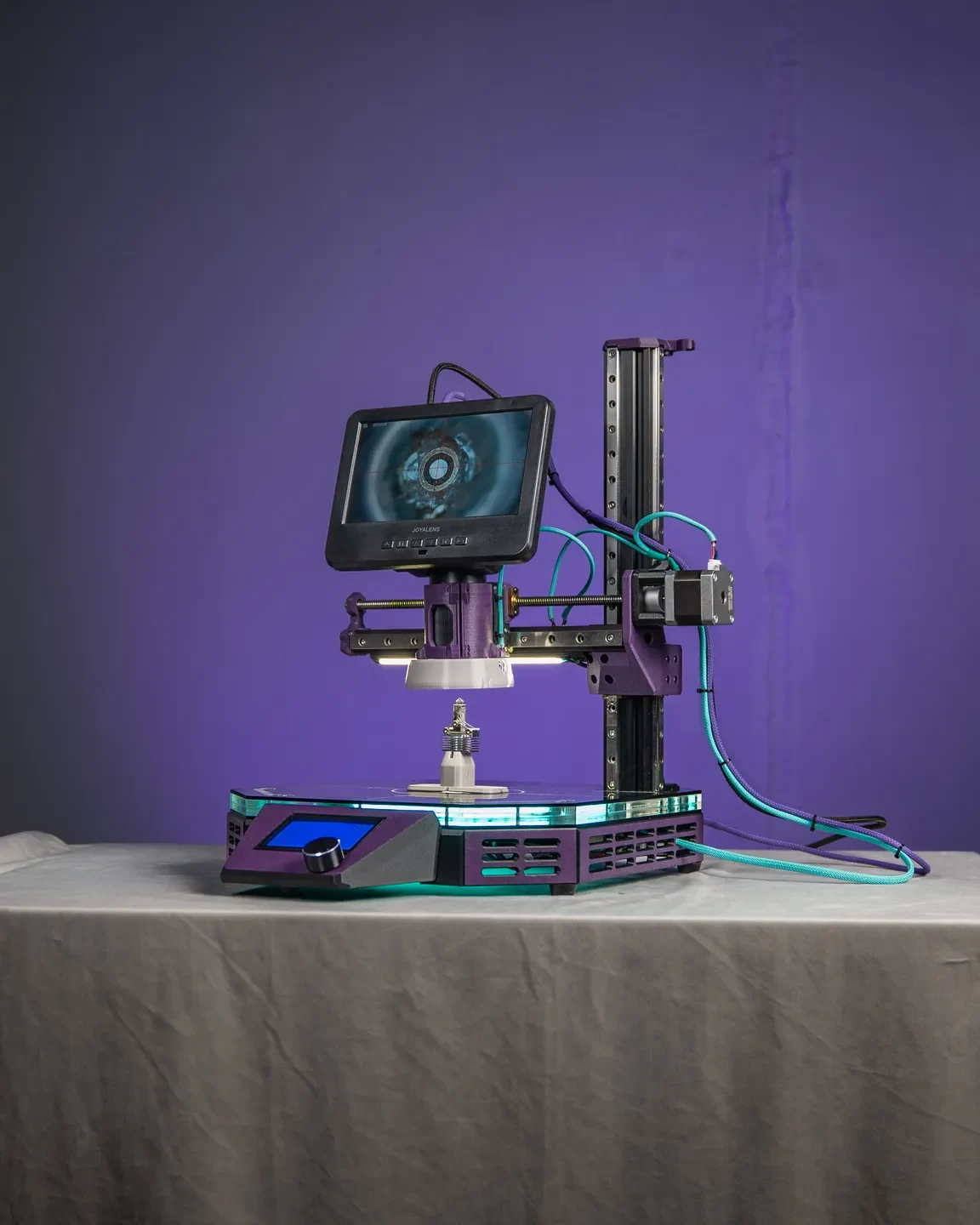

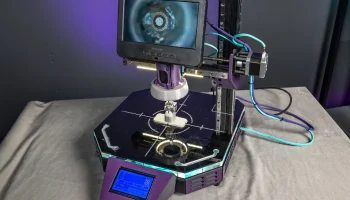

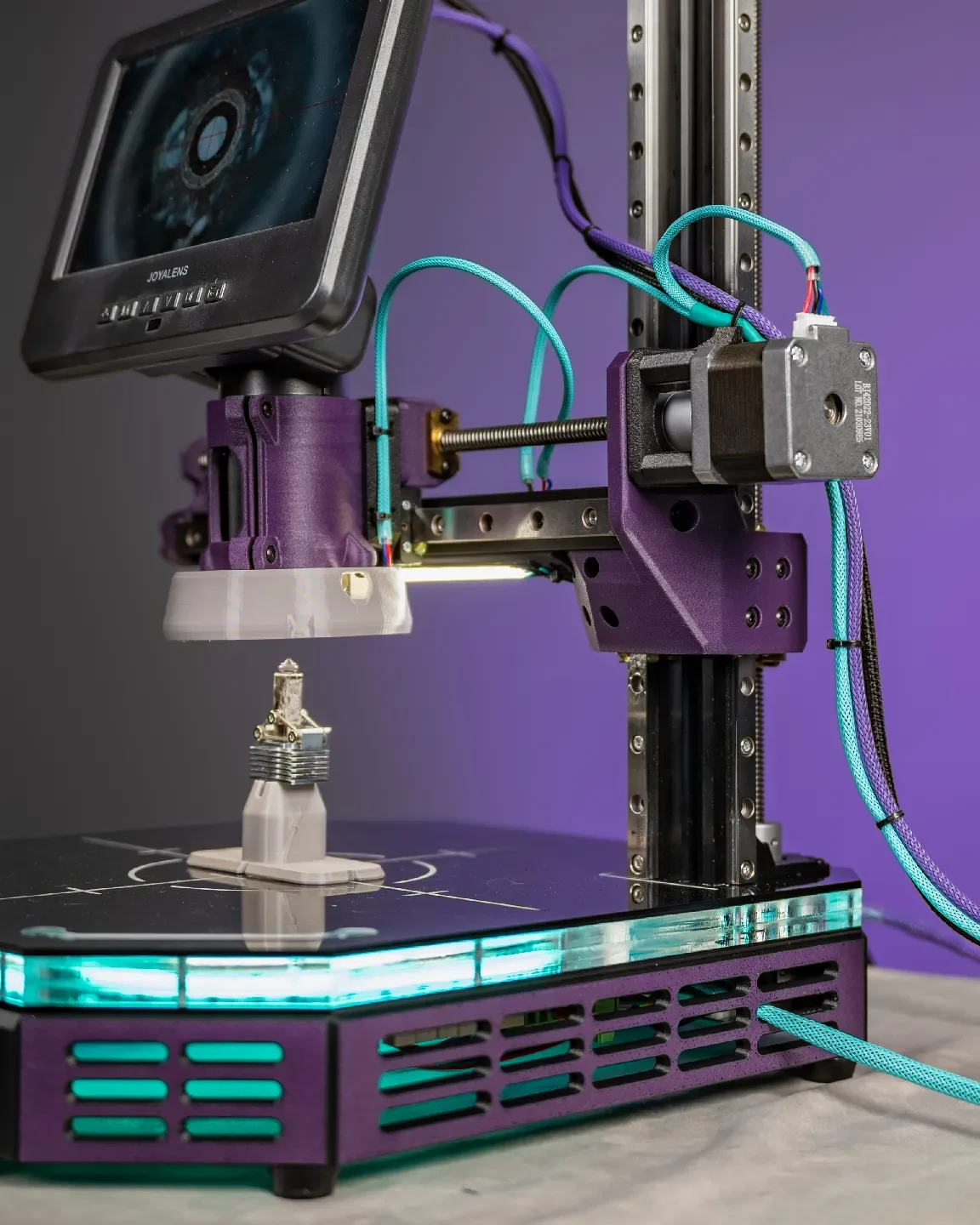

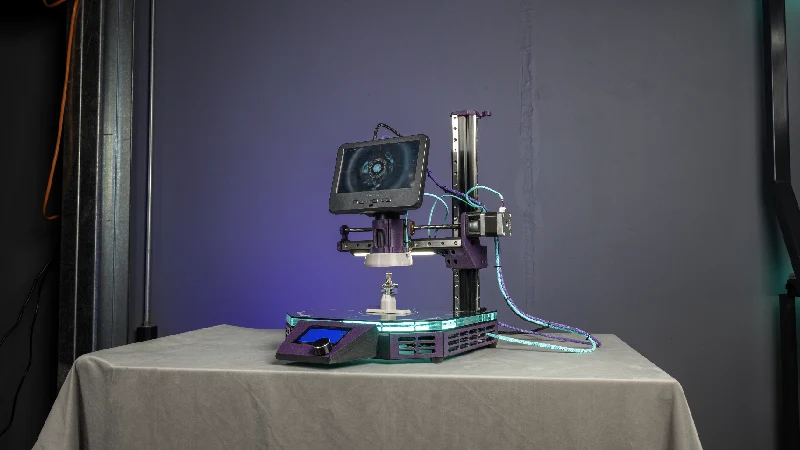

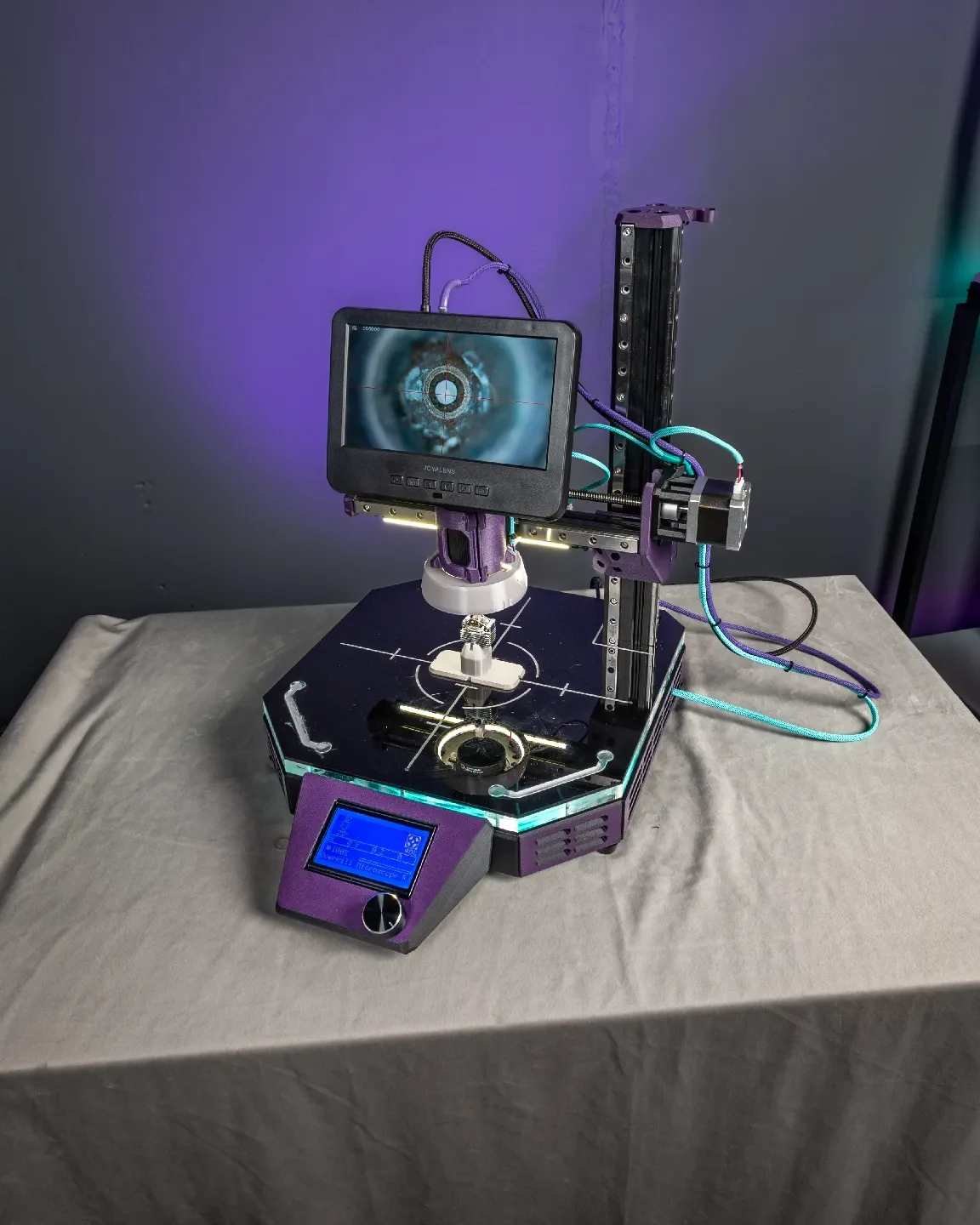

Argus — это моторизованный микроскоп для макросъемки с фокус-стекингом, почти полностью построенный на основе старых 3D-принтеров. Совмещение фокуса — это заголовок, но движение действительно помогает выровнять крошечную мертвую точку объекта. Подталкивание головки с шагом 0,02 мм вместо того, чтобы бороться с ней пальцами, значительно упрощает точное выравнивание.

БЕТА-версия:

Это рабочий проект, но он был специально создан и нуждается в доработке для массового внедрения.

Запланированные обновления для V1 включают:

Концевые упоры по всем осям

Добавление оси Y

Основание с резьбой для крепления

Крепление для камеры машинного зрения

Важн��е примечания:

Это не проект «распечатай и собери». Он запускает прошивку Marlin на плате контроллера и экране RepRap, поэтому ось Z проходит через плоскости фокусировки с повторяемыми шагами. Опорную пластину необходимо вырезать лазером и нарезать резьбу. Бюджет на проводку, прошивку и некоторый тюнинг. Если вам удобно собирать принтер из комплекта, вы будете как дома. Если нет, то это хороший вариант для роста.

Напечатайте все движущиеся части жесткой нитью. Это устройство точного движения, и изгиб кадра в стопке отображается как размытие. PLA — не лучший выбор. Я рекомендую материалы с волокнистым наполнителем, такие как ASA-CF и PC-CF.

Необходимое оборудование:

2 мотора Nema 17 (я использовал Creality 42-40): https://amzn.to/4vaRH5T

Ходовой винт 350 мм, TR8x4 для более мелких шагов: https://amzn.to/44abSpI

Ходовой винт, 275 мм, TR8x4: https://amzn.to/yourlink

2 гайки ходового винта, TR8x4: https://amzn.to/4v2KGEb

2 муфты ходового винта, от 5 мм до TR8: https://amzn.to/4aqMY90

Линейный рельс MGN12, 250 мм: https://amzn.to/4wiRyhM

Линейный рельс MGN9, 350 мм: https://amzn.to/3QLtMfu

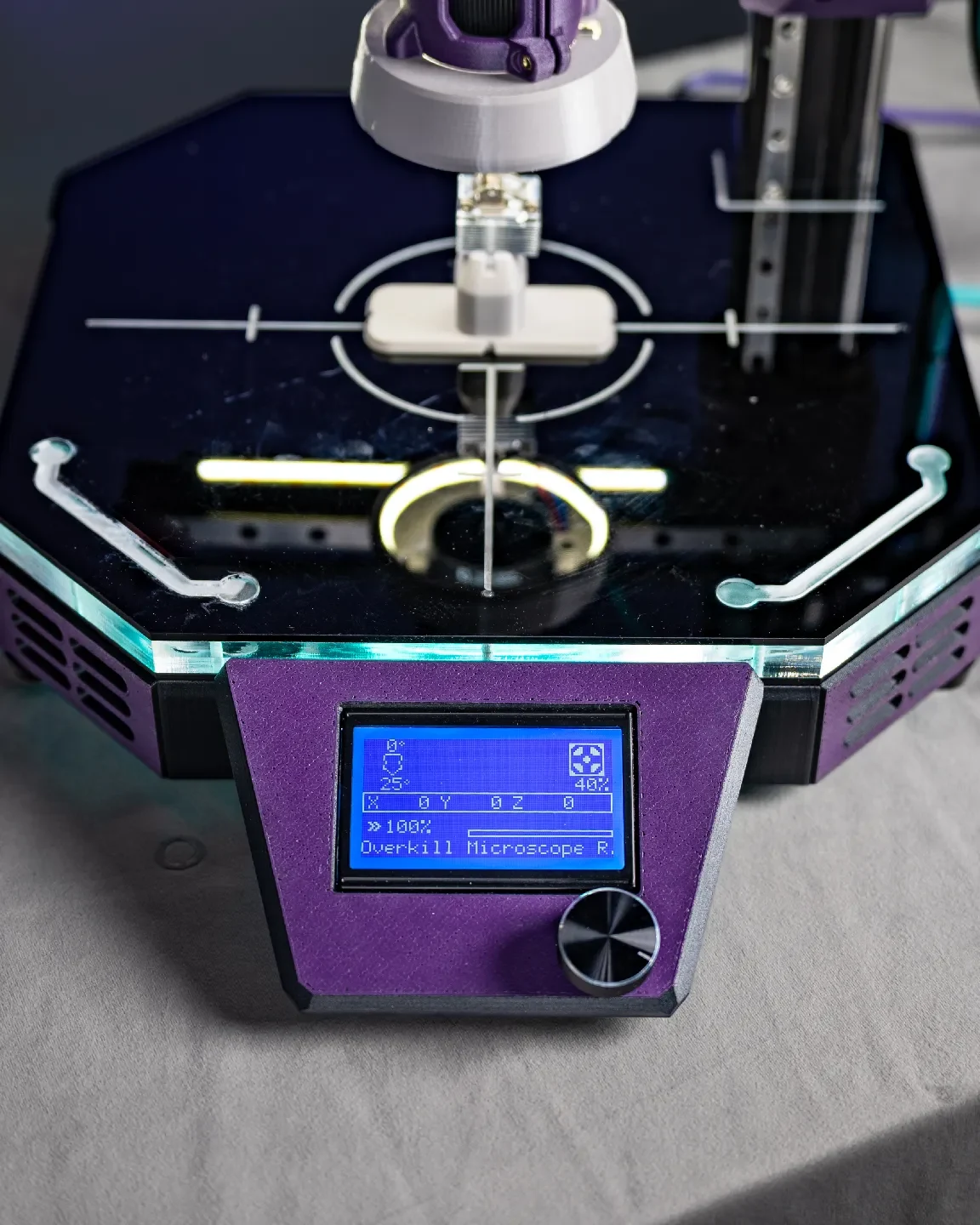

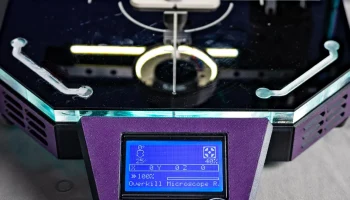

12864 Экран колеса кодировщика RepRap: https://amzn.to/4gg8D7o

Плата контроллера на выбор (совместима с прошивкой Marlin)

Микроскоп Andonstar (246 мс или аналогичный): https://amzn.to/4fbK4Ya

Белые светодиодные ленты: https://amzn.to/4eQPczz

Блок питания 24 В: https://amzn.to/3QVZZ3w

Адаптер с 24 В на 5 В: https://amzn.to/4ggBWXC

DC Бочка Джек: https://amzn.to/4aPbctN

Переборочный разъем USB-C: https://amzn.to/3SCkx1G

4 антивибрационные ножки: https://amzn.to/4xZmTrC

40 нагревательных вставок M3: https://amzn.to/4welxYb

Оборудование M3: https://amzn.to/4oXVvpS.

Оборудование M5: https://amzn.to/4aqTMDt

Акрил или металл для опорной пластины (требуется лазерная резка и нарезание резьбы)

Жесткая нить: PC-CF или ASA-CF.

3D-принтер: https://mrly.link/coreone

Включенные файлы:

STL печатных деталей

САПР (ШАГ и F3D)

Пример конфигурации Marlin (ТОЛЬКО начальная точка, см. примечание!)

Примечание по конфигурации прошивки Marlin:

Прилагаемый документ с конфигура��ионным файлом представляет собой руководство, которым я поделился, чтобы избавить вас от худших проблем с установкой. Это отправная точка, а не гарантия! Ваша плата контроллера, двигатели и проводка могут отличаться от моих, поэтому прочтите, прежде чем прошивать и настраивать свое оборудование. Не прошивайте его вслепую и не предполагайте, что он подключен и работает. СЛЕДУЙТЕ НА СВОЙ СТРАХ И РИСК! (Я надеюсь, что у V1 есть предварительно скомпилированные файлы прошивки .bin.)

Рекомендуемые настройки печати:

Высота слоя 0,2 мм

4 или 5 периметров

40%+ заполнение (рекомендуется Gyroid или Adaptive Cubic)

НЕ требуется поддержка

Настоятельно рекомендуется использовать жесткую нить (PC-CF или ASA-CF).
