Микроскоп ESP32 - Спичечный коробок

проект основан на исследованиях меня (@V_saggiomo) и Бенедикта Дидериха (@beniroquai)

*обновление от апреля 2023 г. — мы тестируем внешний светодиод (с питанием от батареи). Эти светодиоды обычно используются для украшения, могут гореть 2 недели и стоят довольно дешево. См., например, «Мини-светодиод LIHAO». Используя эти светодиоды, мы получили чуть большую контрастность, чем стандартный перископ, и не нагреваем ESP32 встроенным светодиодом. Прозрачное стекло можно поцарапать наждачной бумагой, чтобы сделать свет более однородным.

файл: Matchboxscope_VCM_v1_Matchboxscope_Lightperiscope_externalLED12mm_v3

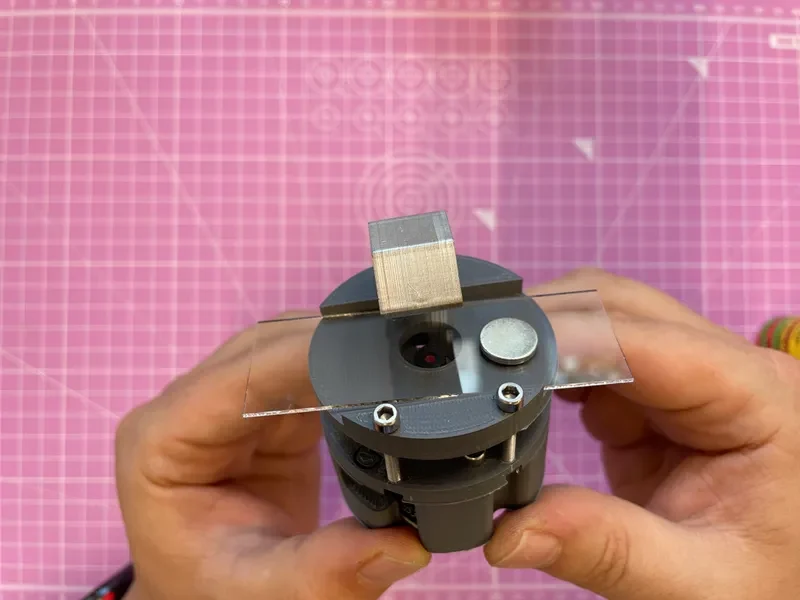

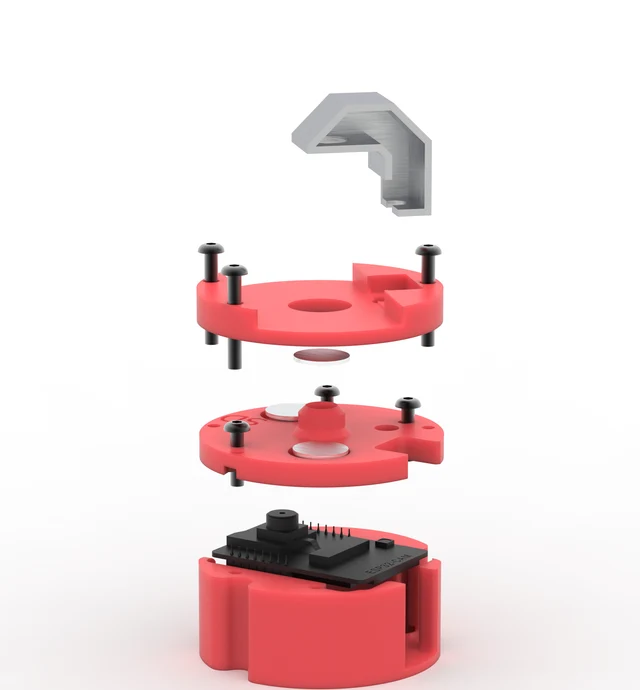

Этот микроскоп очень-очень маленький (и очень дешевый). Помимо ESP32-CAM, ему нужны только напечатанные на 3D-принтере компоненты, винты и пара магнитов (или дополнительных пружин).

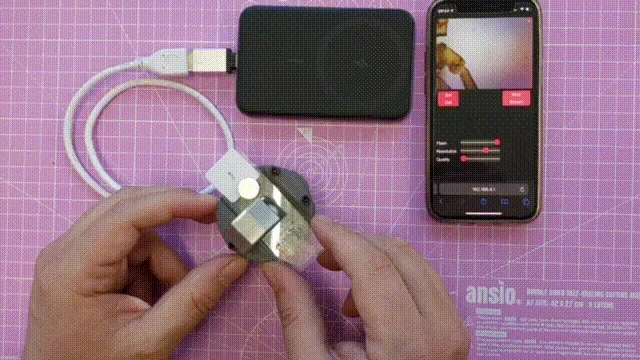

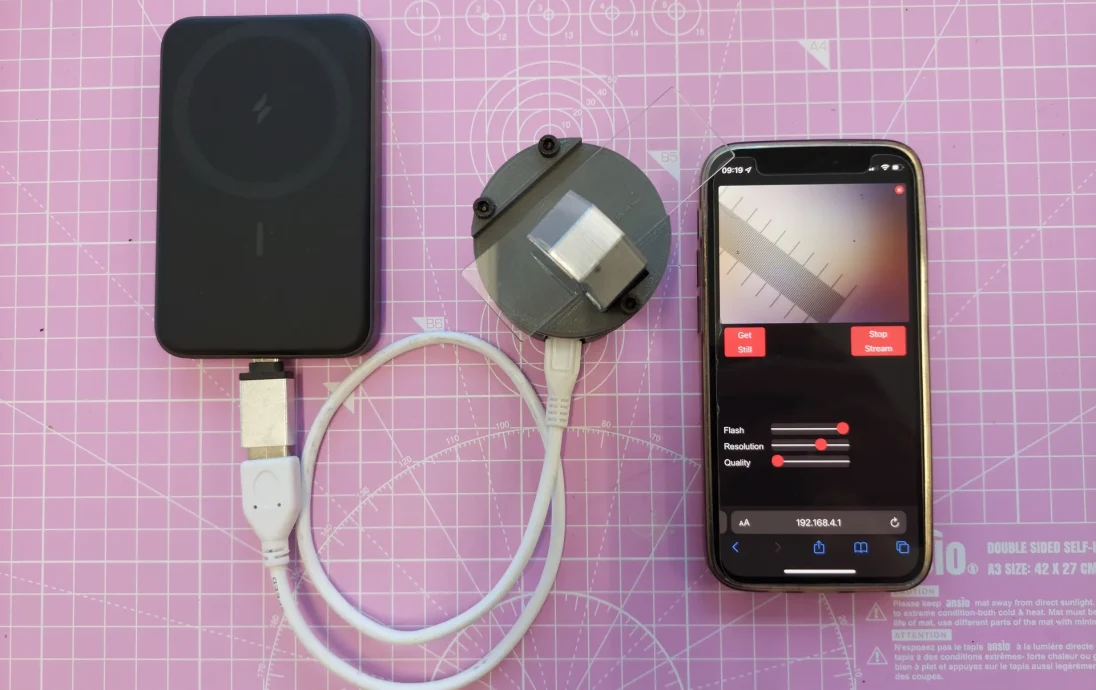

Микр��скопу ESP32 просто нужно немного заряда от USB, и он может работать от аккумулятора. Он имеет возможности Wi-Fi и может вести прямую трансляцию на любое устройство, которое вы захотите :)

Магниты используются для перемещения предметного столика Z и фокуса.

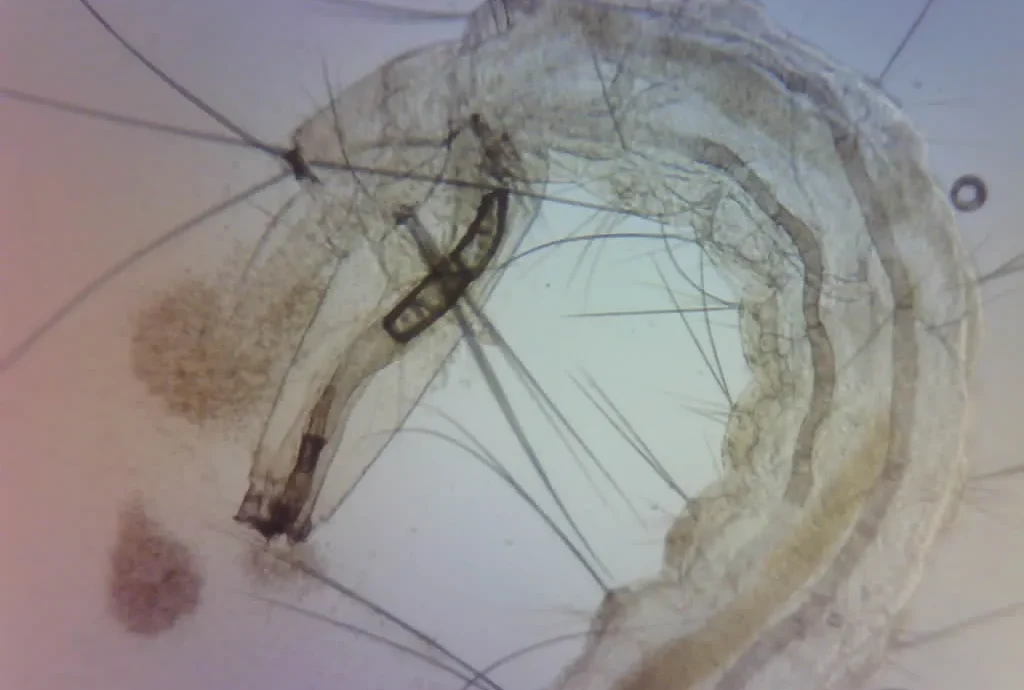

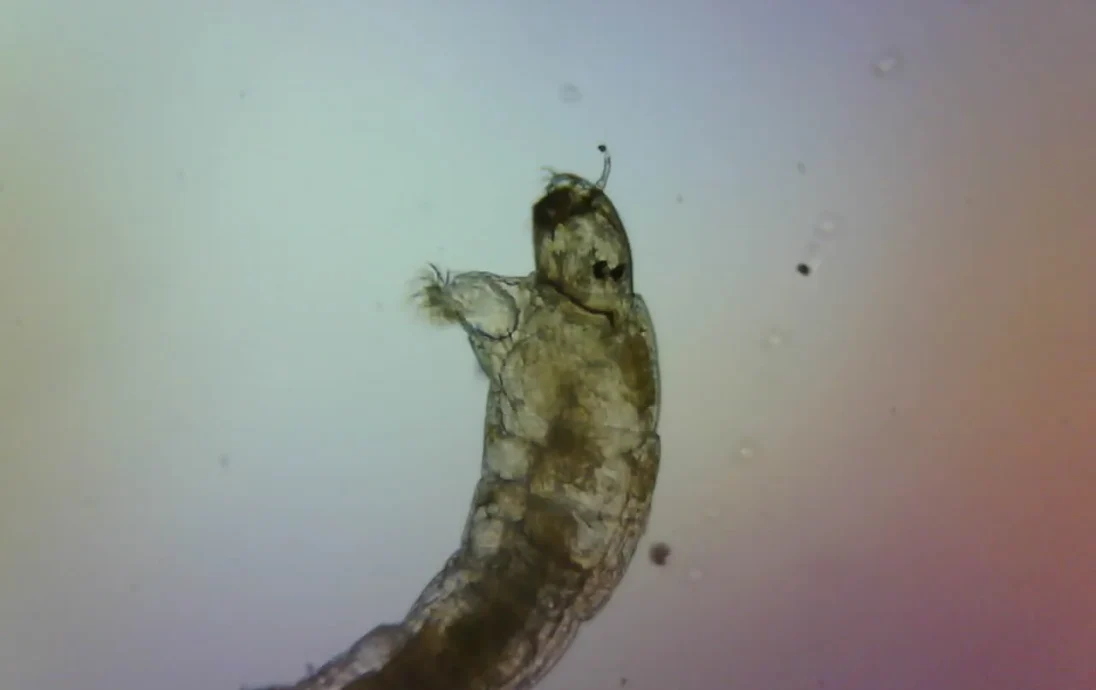

Очень полезен для наблюдения за животными в воде на месте.

руководство и программное обеспечение здесь: https://github.com/Matchboxscope/Matchboxscope/blob/master/Matchboxscope.md

и по поводу прошивки: https://matchboxscope.github.io

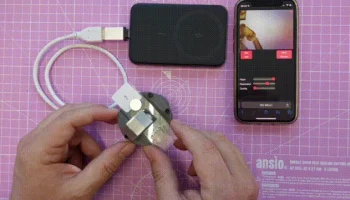

небольшое видео о его возможностях (найди тихоходку):

и очень длинная видеоинструкция по сборке:
