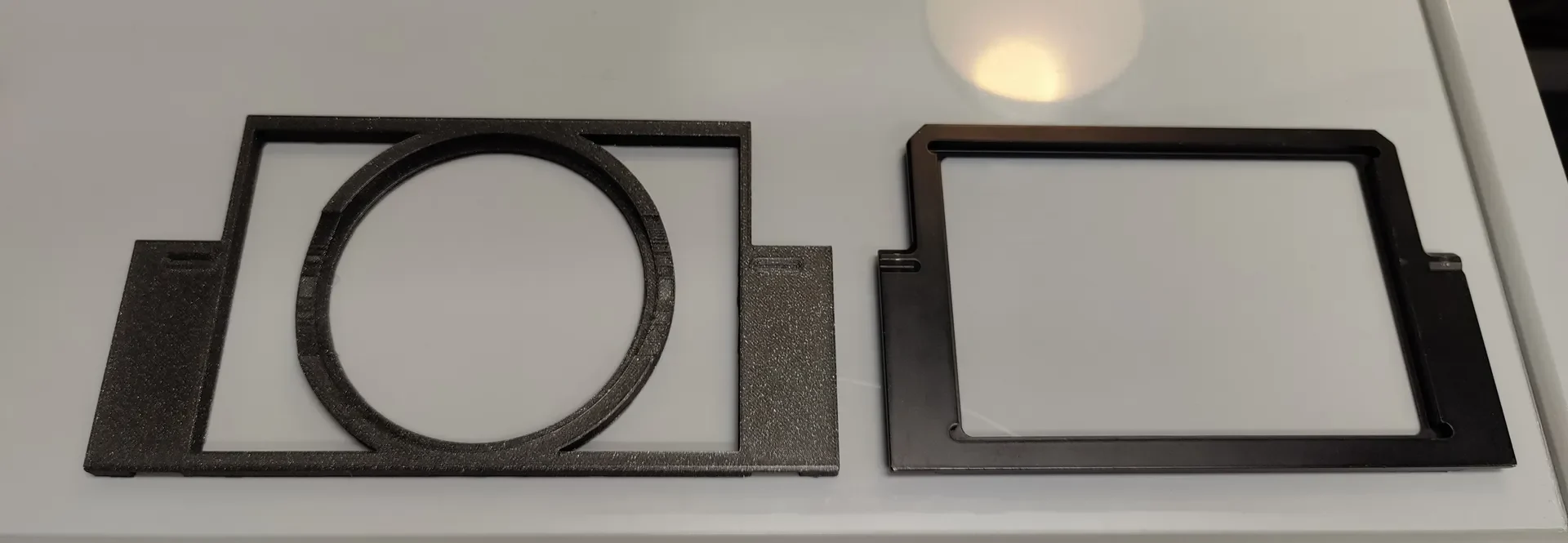

Монтажная пластина Zeiss M - чашка Петри 100 мм

Я создал эту модель, потому что мне надоело отсутствие в моей лаборатории монтажной рамы для чашек Петри большего размера на конфокальном микроскопе.

Похоже, что Zeiss называет этот формат тарелок «М», и мне не удалось найти в Интернете тарелку Zeiss для больших блюд этого формата. Эта пластина используется для чашек Петри диаметром 100 мм, однако реальный диаметр нижней части чашки ближе к 90 мм. (Думаю, 100 мм — это диаметр большей верхней части?).

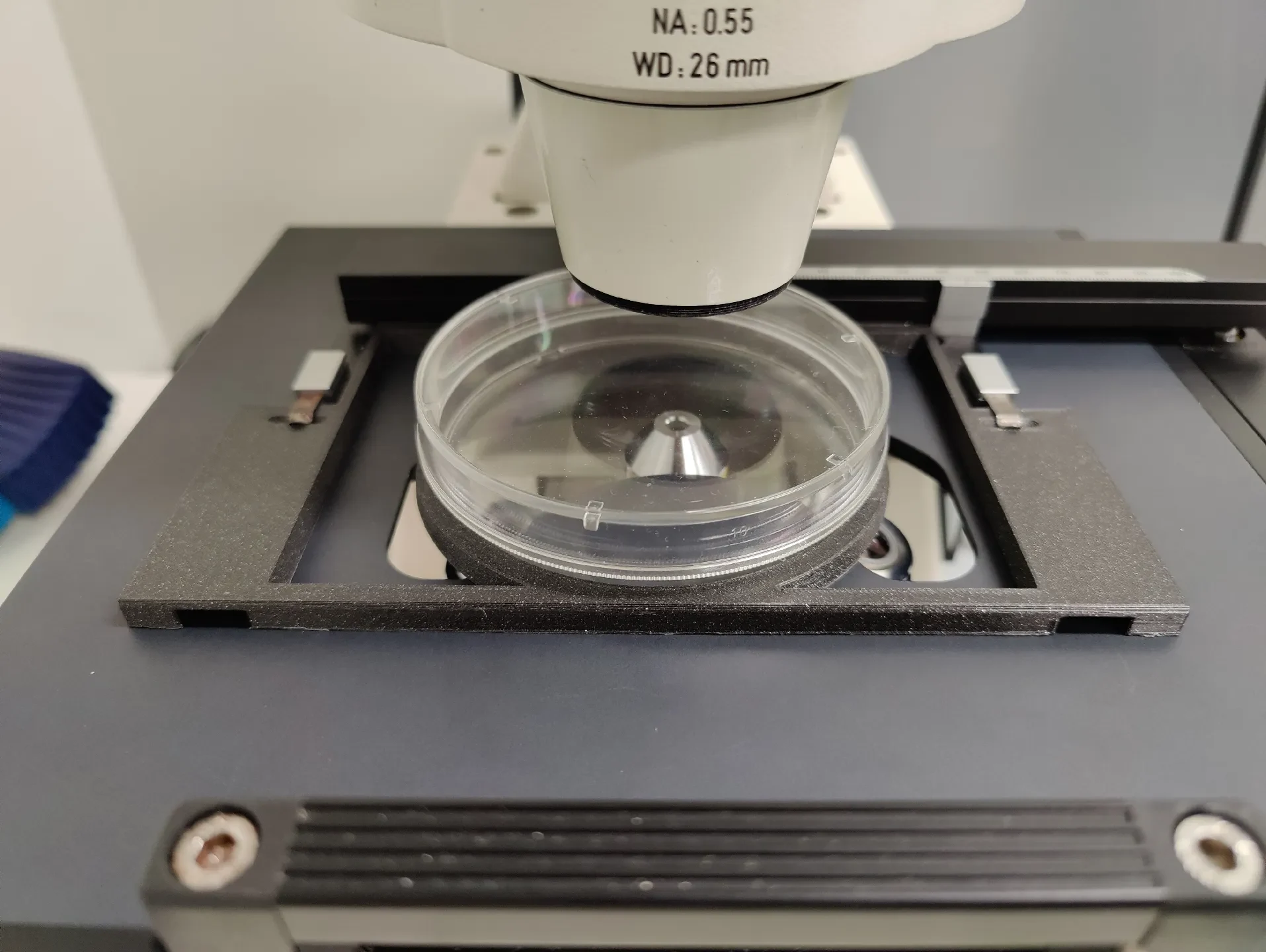

На моем печатном изделии выемки в верхней части хорошо защелкиваются в металлических выступах, которые должны его удерживать, поэтому я могу использовать элемент управления столиком для перемещения пластины.

Печать:

Я напечатал свой из PLA с заполнением 15%, потому что он не требует большого напряжения. Никогда не тестировался с моторизованной сценой, поэтому не могу сказать, как она будет держаться. Кроме того, это несколько евро за пластик против пары сотен евро за аналогичные металлические детали от Zeiss. В худшем случае я перепечатаю их или попробую PETG.

Что касается ориентации, я просто распечатал ровно, как показано на модели. Никакой поддержки для маленьких арок по бокам, мост на Prusa MK3S+ был очень чистым.

Я использовал внешние и внутренние поля, чтобы избежать отслоения, поскольку площадь контакта довольно мала. Однако я был бы более осторожен при удалении полей, если распечатаю второй. Я просто провел ножом по краям, в результате чего вдоль них остался засвет, из-за чего кусок не был идеально плоским. Поэтому мне приходится немного поэкспериментировать с колесиком точной регулировки, если я перемещаюсь по всей пластине, но все равно очень функционально.

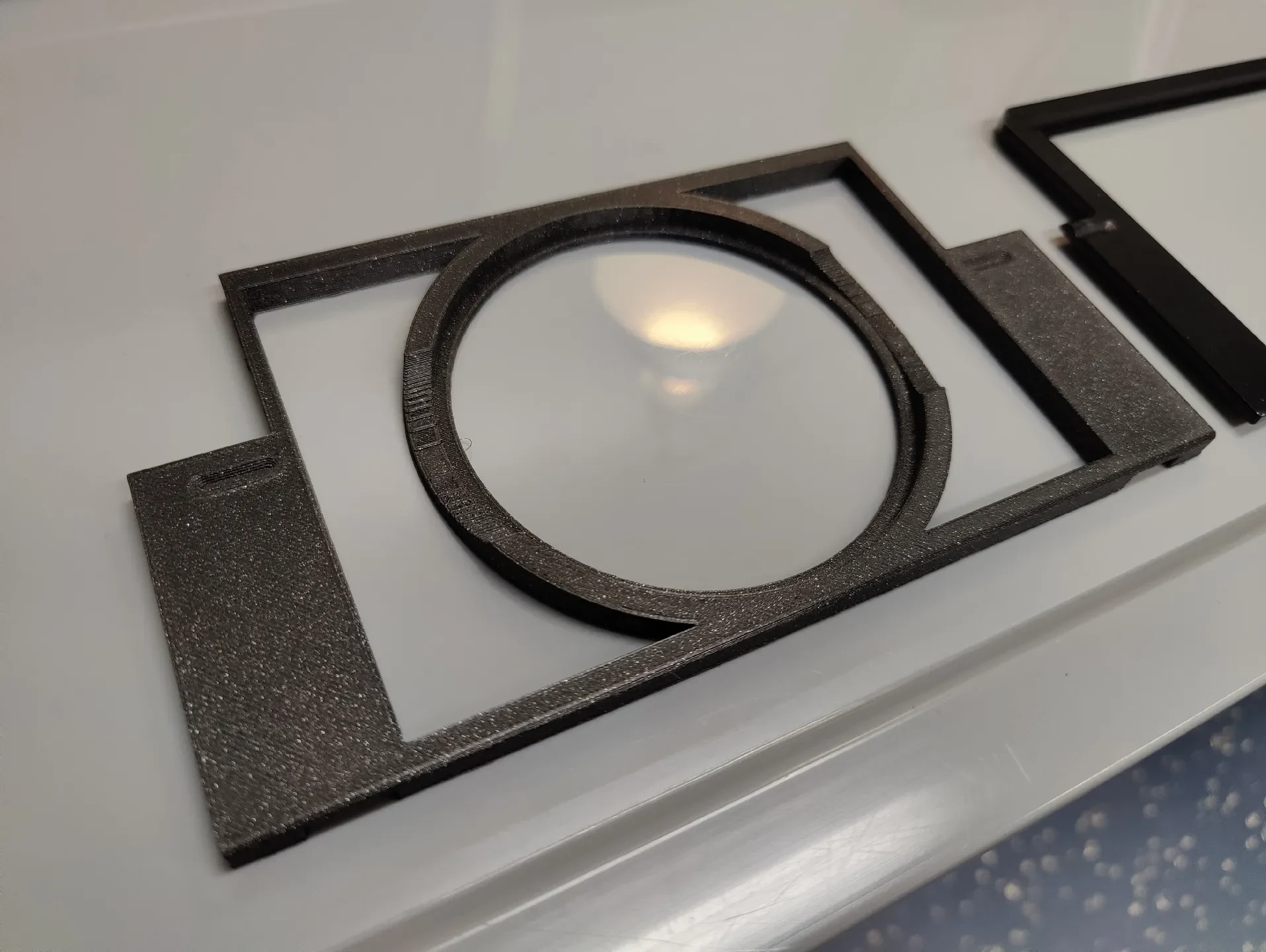

Я напечатал цветом Galaxy Black, по��ому что это была самая темная нить, которая была у меня под рукой. Я не вижу значительного отражения от «блесток», однако, возможно, я бы не стал печатать их блестящими или прозрачными цветными нитями.

Надеюсь, вы найдете это полезным :)
