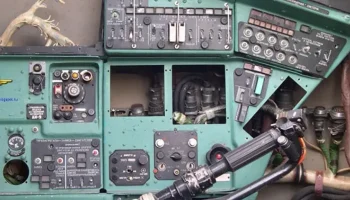

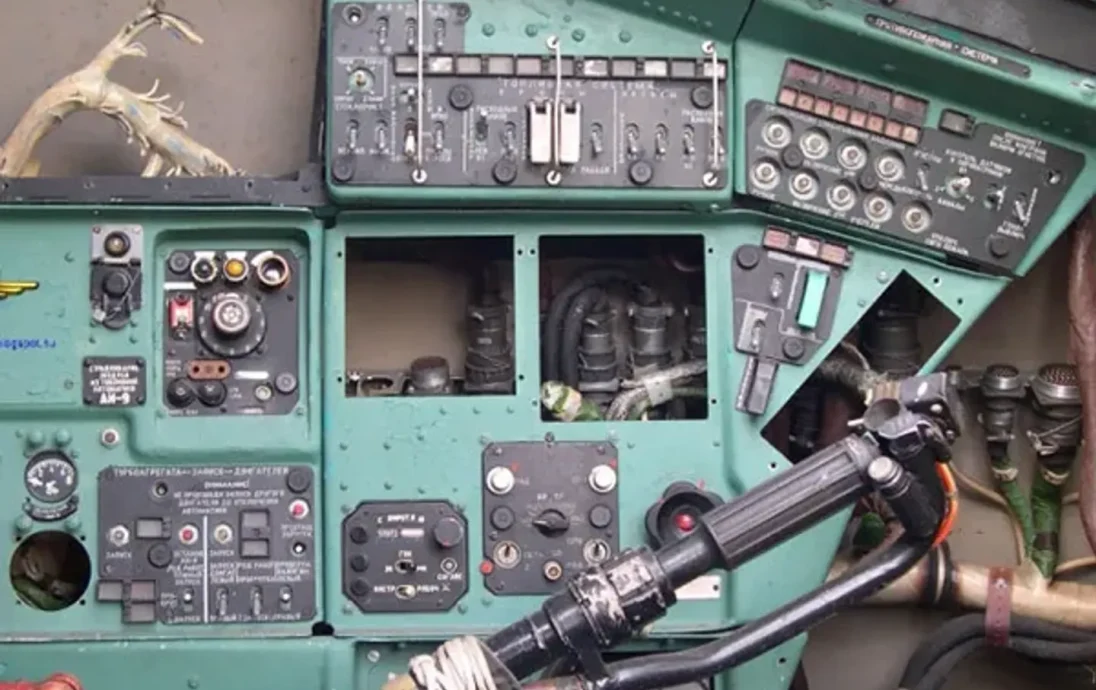

Вертолет Ми-8, Коллектив Ми24

Я еще не распечатал последнюю версию детали со всеми переключателями. Поделитесь, пожалуйста, результатами, если распечатаете.

Не забудьте поставить лайк и оставить комментарий.

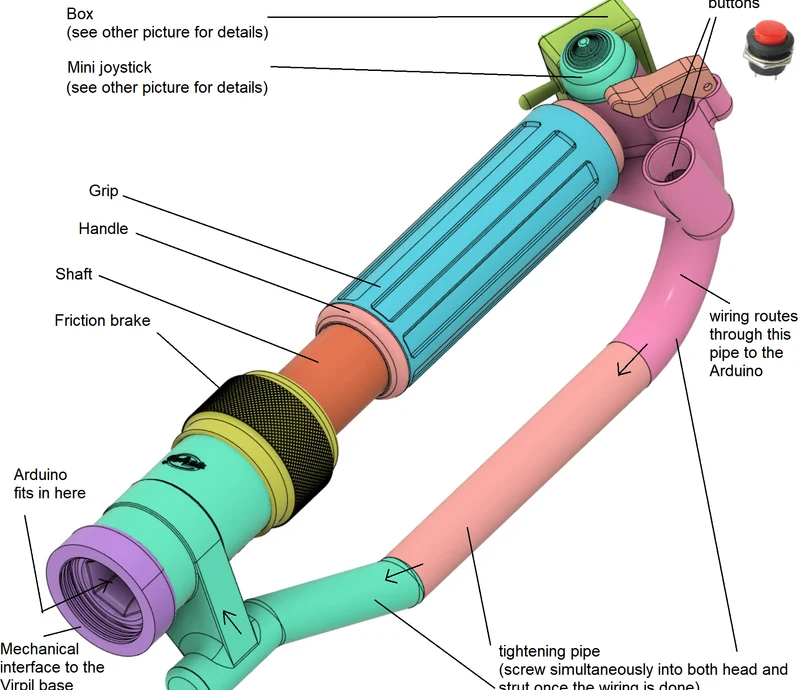

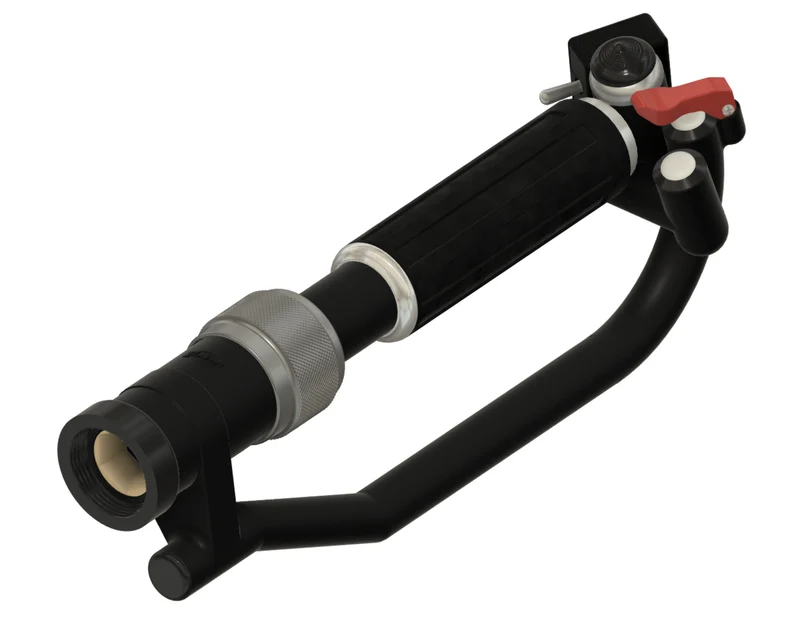

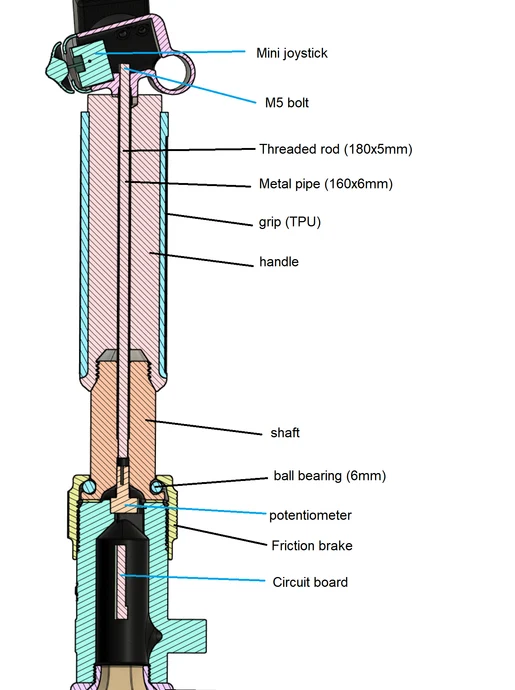

Этот коллективный захват имеет:

3x ось
1x 4-позиционный переключатель
4x кнопки
Распечатать:

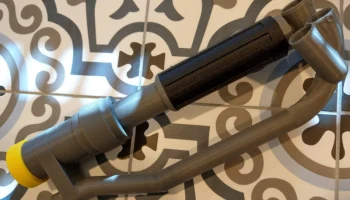

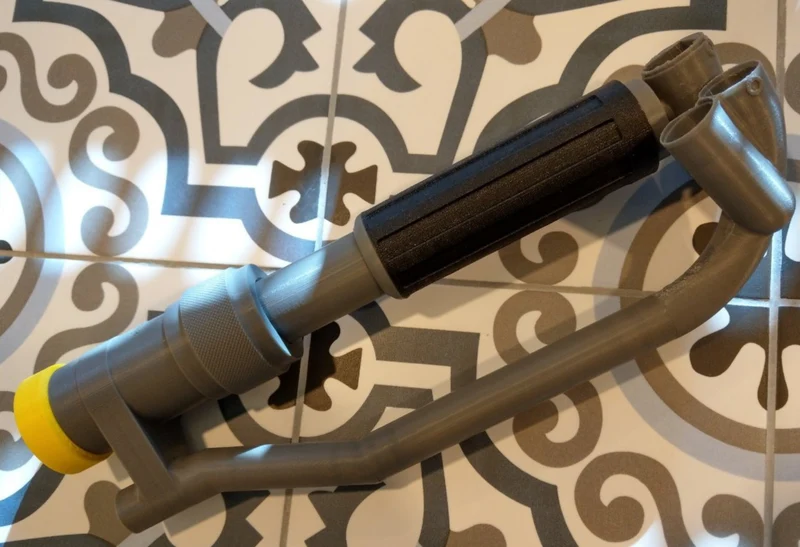

Напечатано в PLA
Ручка и тормозная колодка напечатаны из ТПУ.
Материалы:
1x поворотный потенциометр

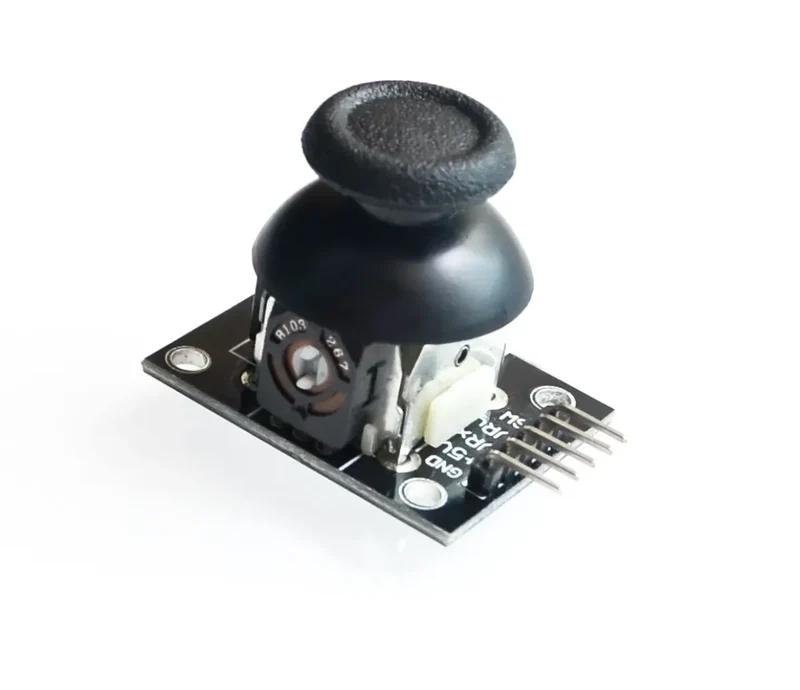

1x модуль 5-контактного джойстика KY 23 PS2 без платы (например, стартовый комплект Arduino UNO).
3x пресс-переключатель (диаметр отверстия 16 мм)

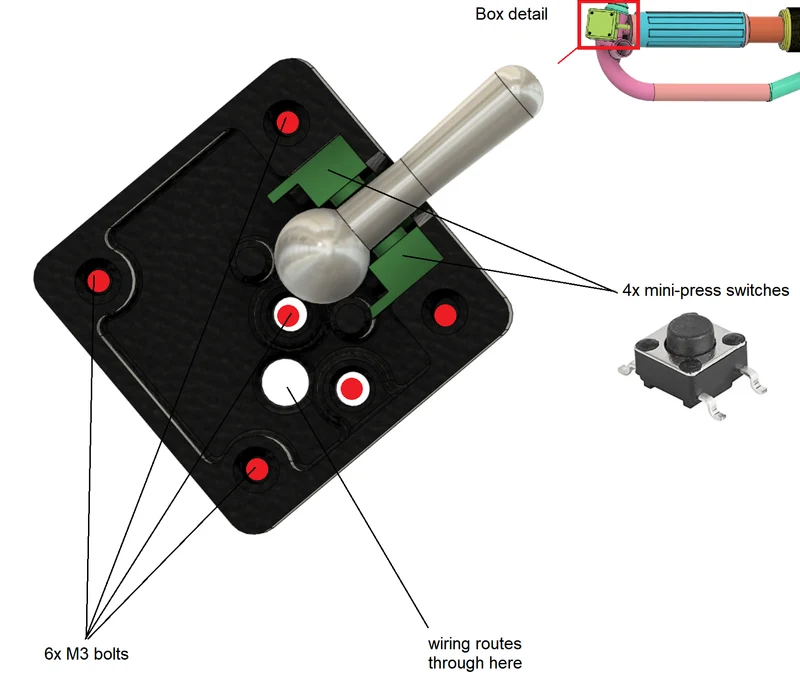

4 мини-кнопки (кнопка мгновенного действия 6x6x4,3)
Arduino Pro Micro или Лео Боднар
Металлическая труба 160 мм (наружный диаметр 6 мм, внутренний диаметр 5 мм)
Резьбовой стержень 180 мм (внешний диаметр 5 мм)
1 гайка М5
2 гайки М3
6 болтов M3x16 мм
1 болт M3 x 10 мм + гайка
Шариковый подшипник диаметром 16x6 мм
Обучающее видео по электронике
кнопки:
потенциометр/ось:

Примечания:
Пластик, напечатанный на 3D-принтере, не такой прочный, как рукоятка.
Если вы можете сделать детали конструкции из смолы: сделайте. Если это невозможно: используйте PLA или лучше, выберите заполнение не менее 90% и печатайте детали под углом (возможна трещина на слое нити). Адаптируйте кривые реакции джойстика, чтобы не дергать его, как сумасшедший. Тогда все будет хорошо.
