Подставка для RC самолета, версия 2 - взлом кухонных вес...

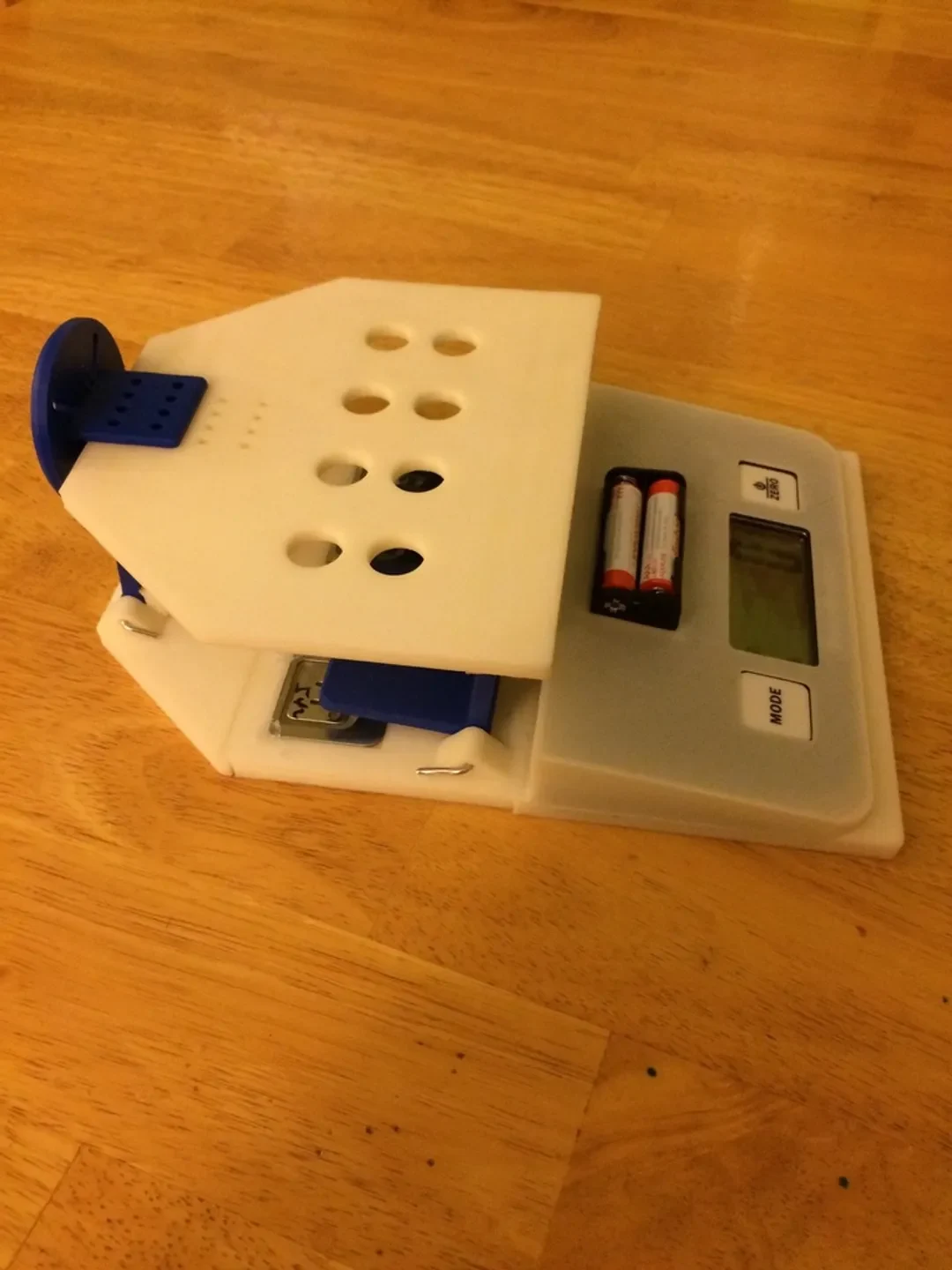

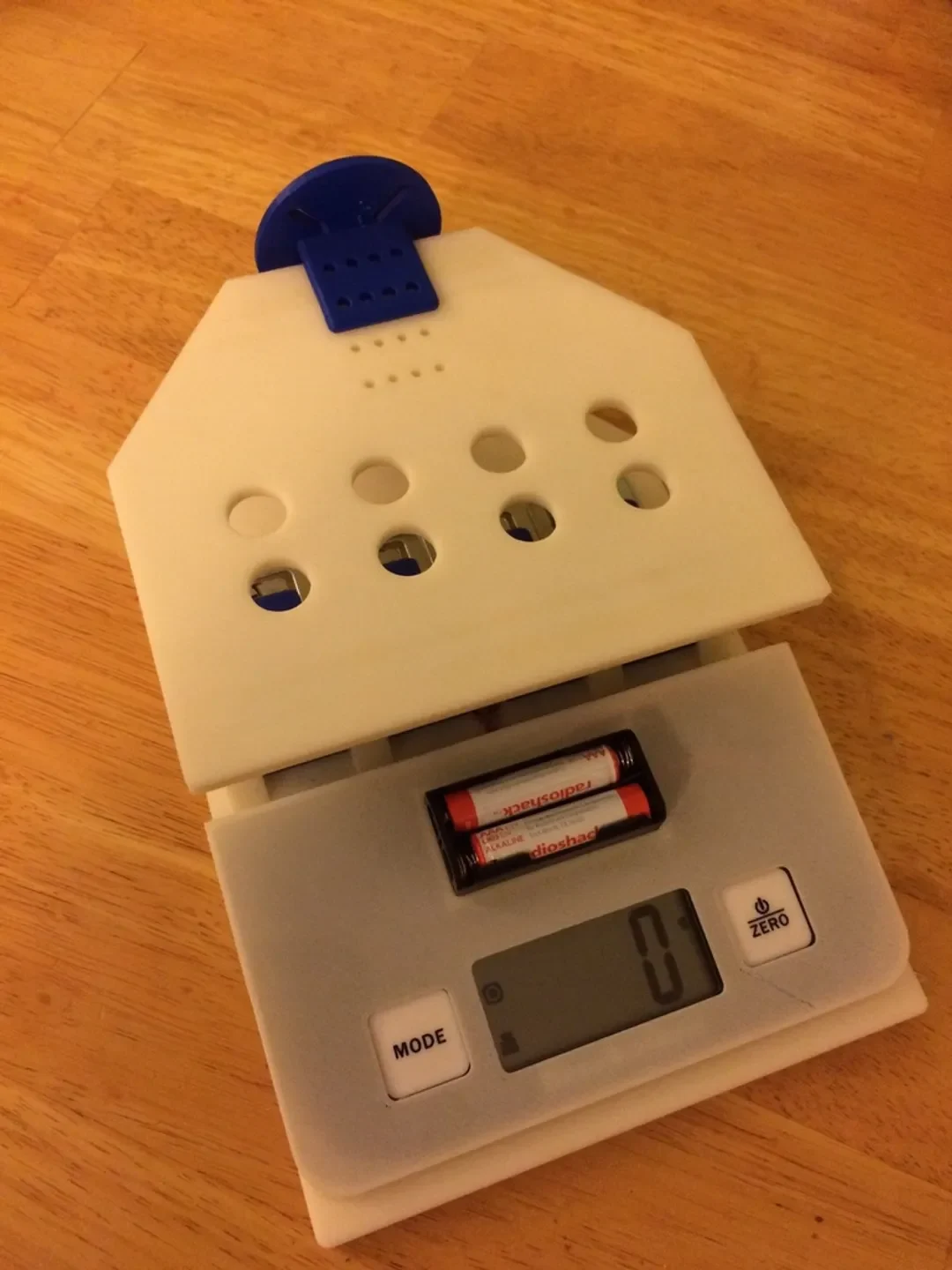

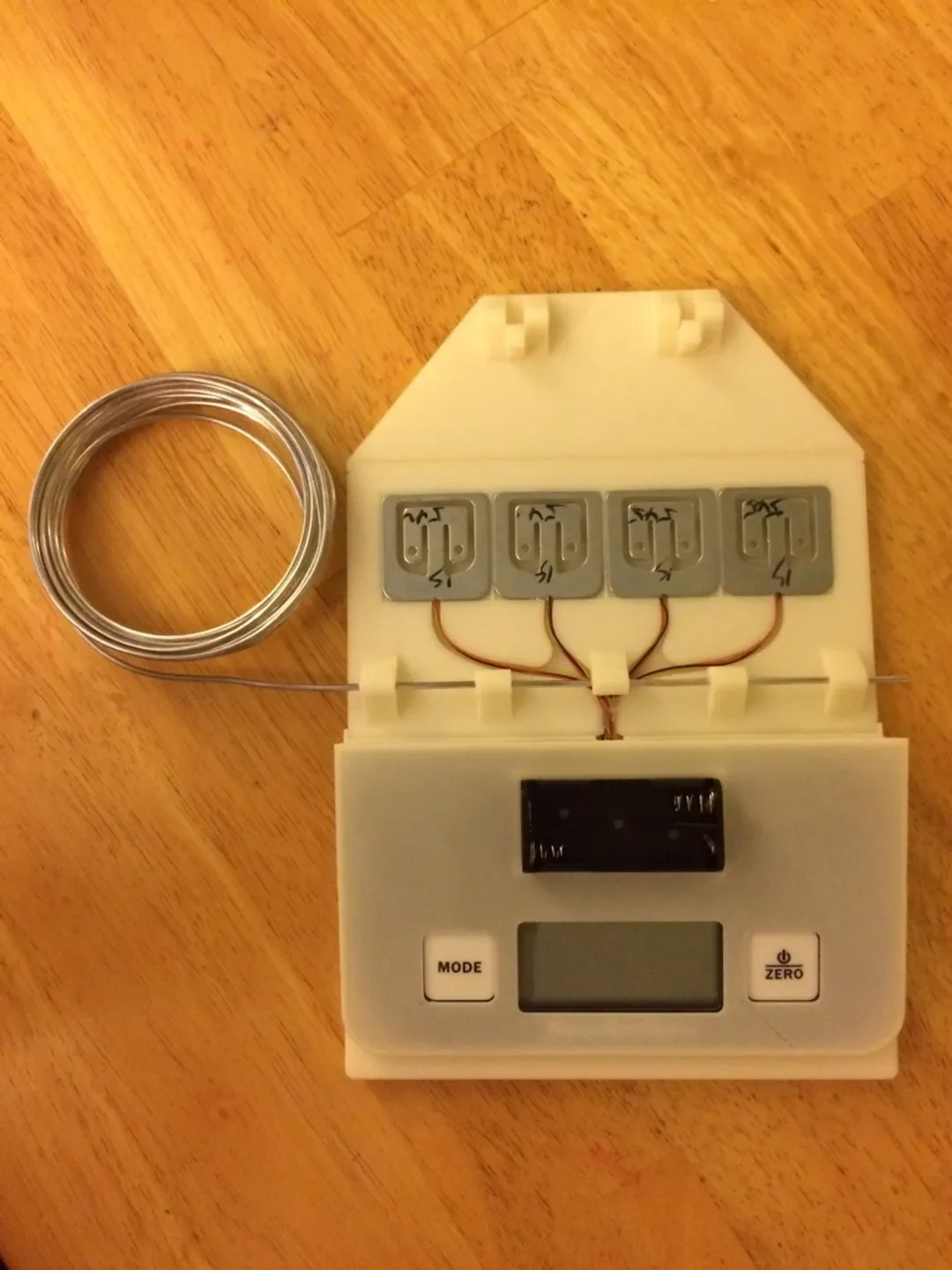

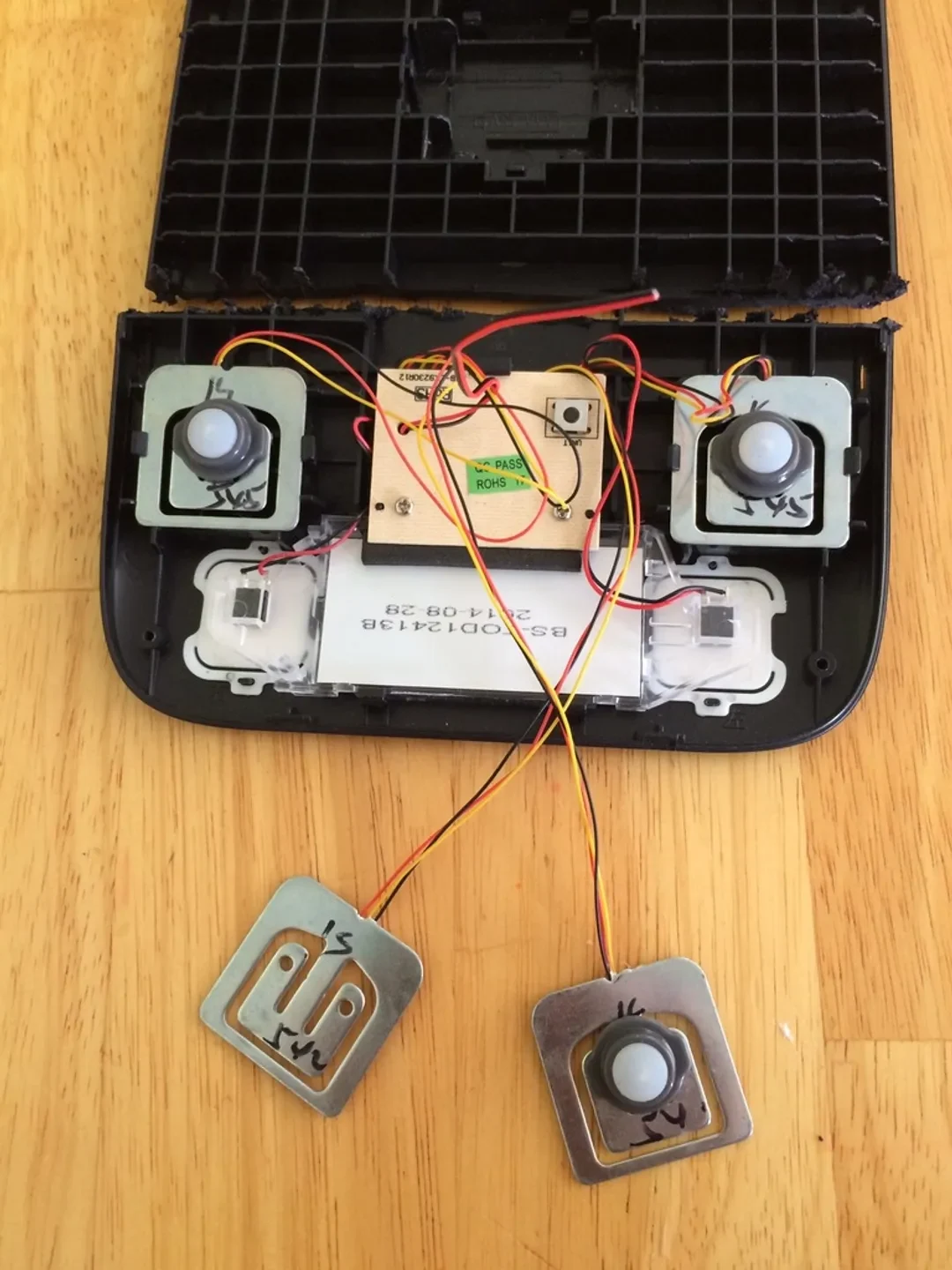

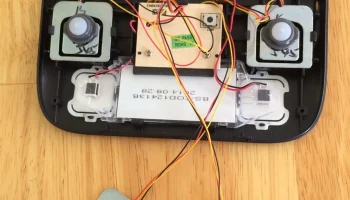

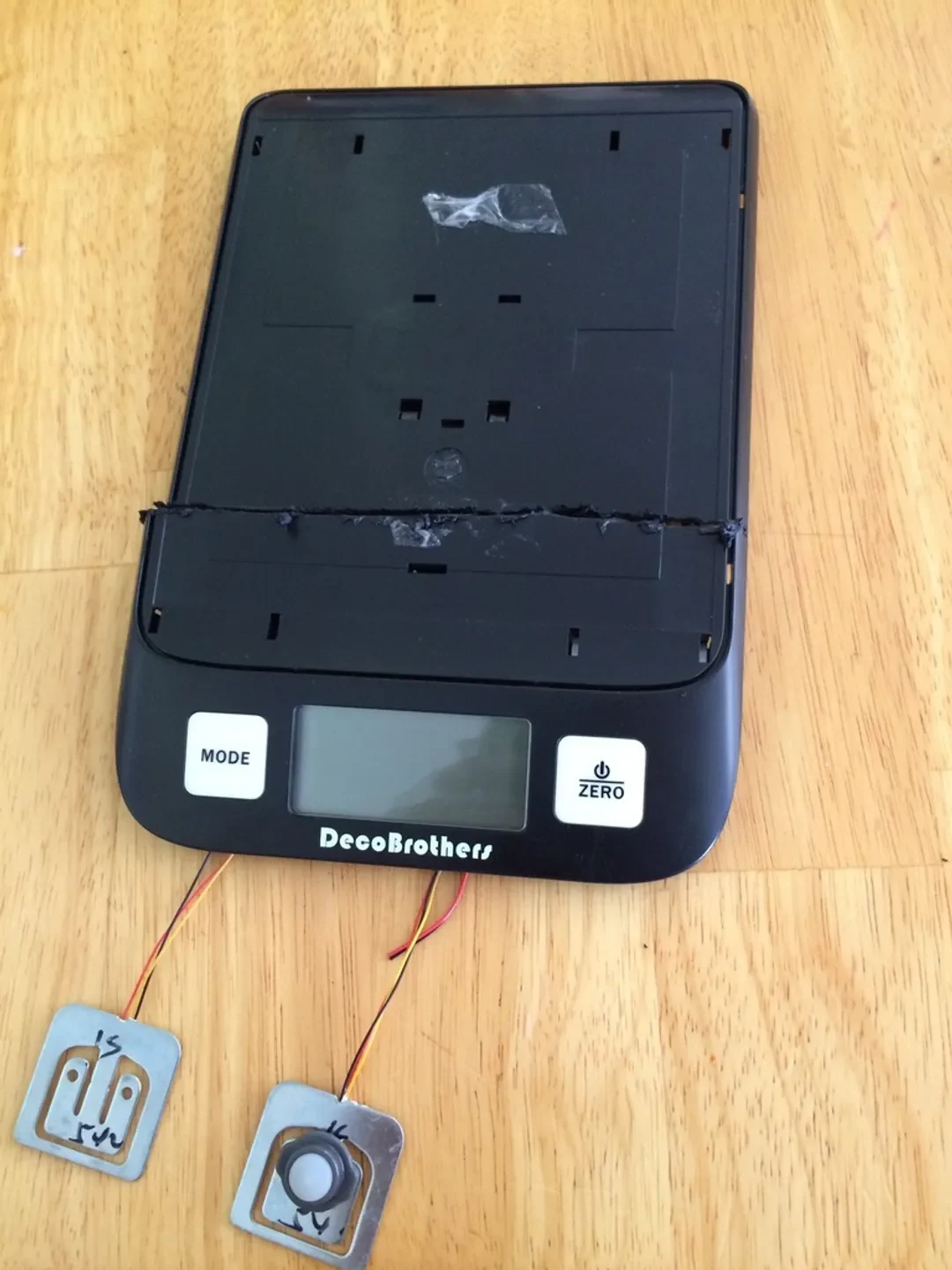

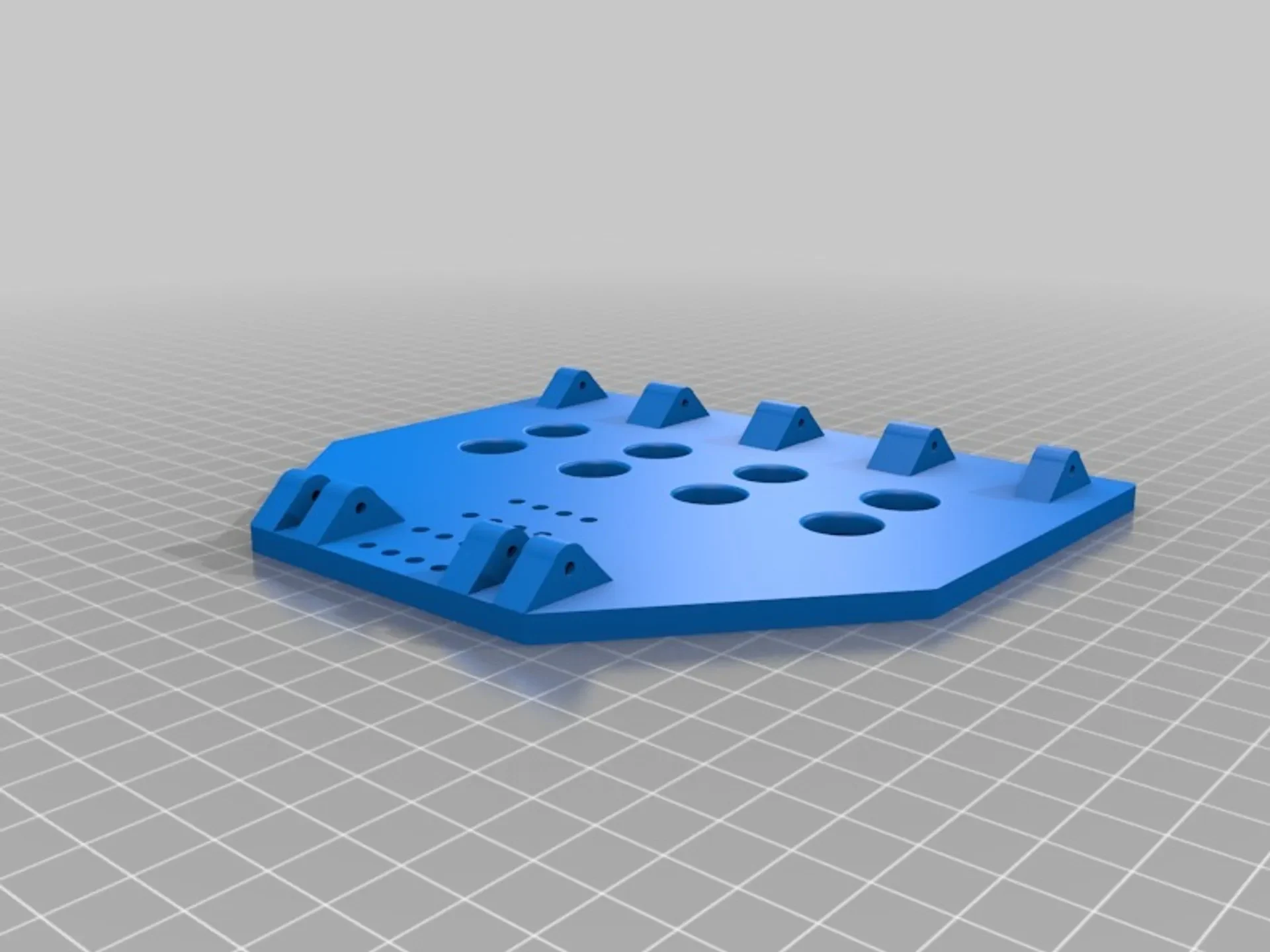

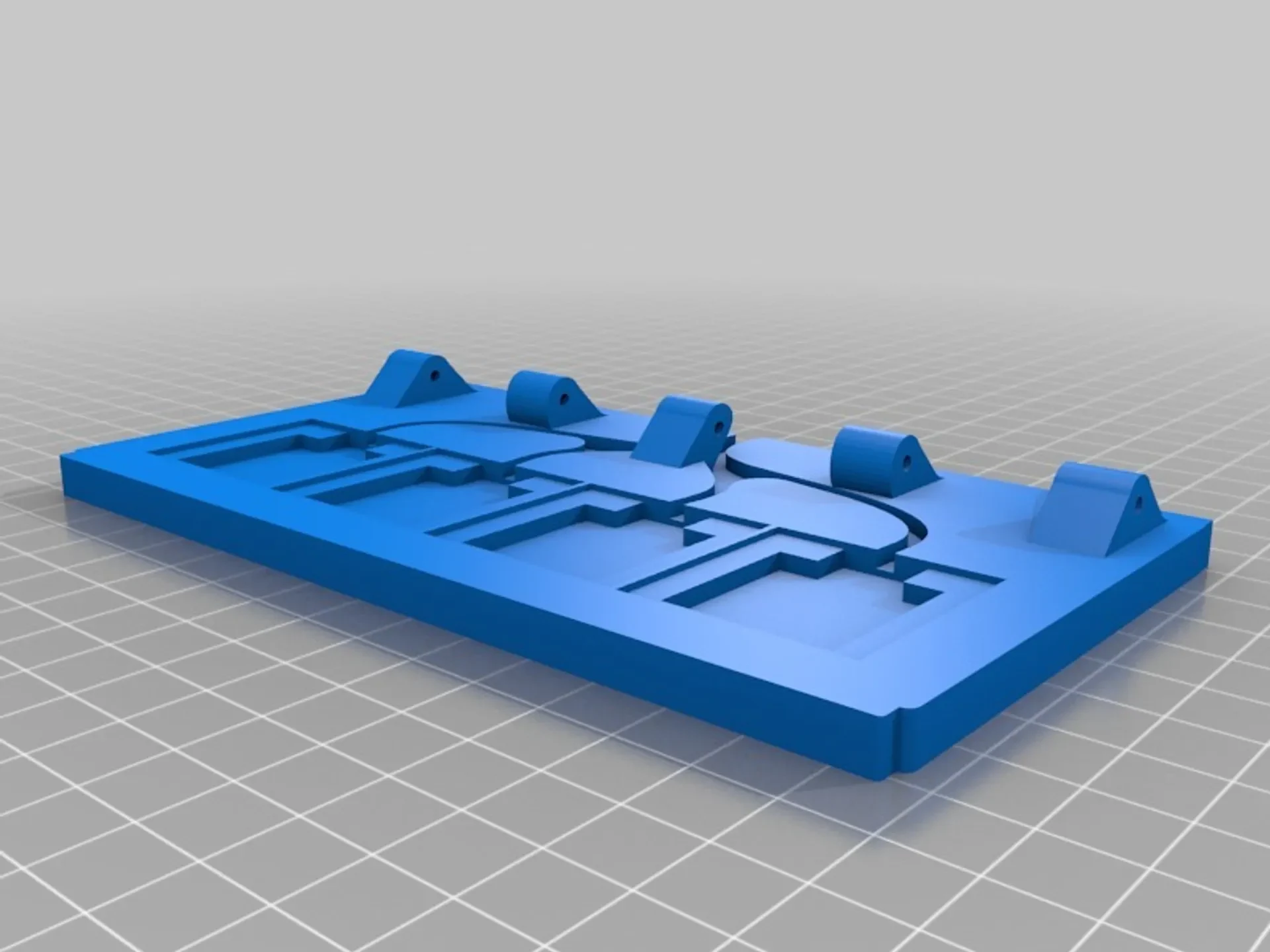

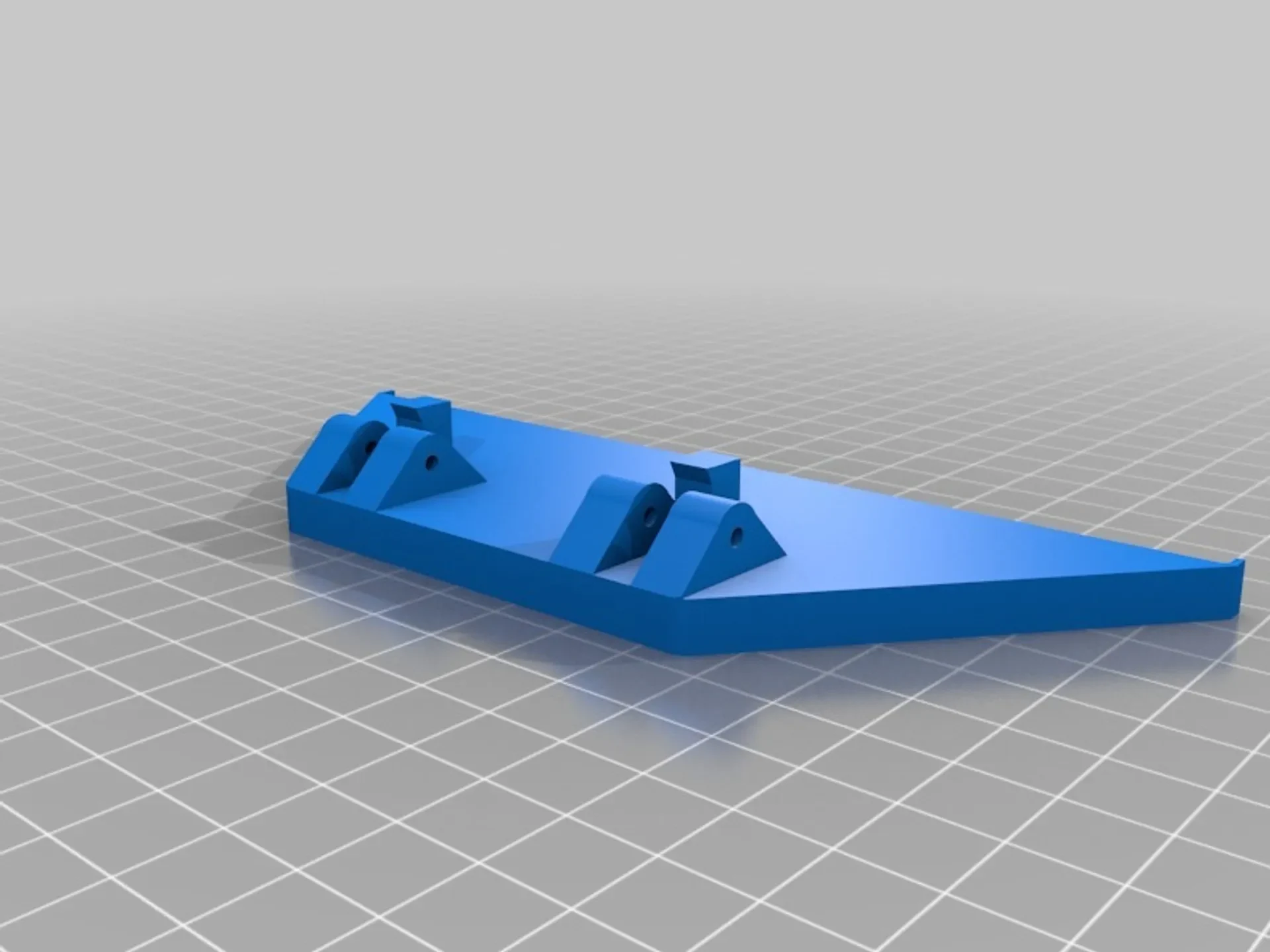

Это вторая стойка RC Thrust, которую я разработал, первая из которых основана на равновесном балансе рук. Этот более компактен и не требует вычитания веса компонентов, чтобы найти абсолютное значение создаваемой тяги. Он летит вперед и притягивается к рукам, которые врезаются в датчики измерения веса (силы/тяги). Не силен в электронике, чтобы построить что-то подобное, без проблем; купит�� кухонные весы на Amazon (номер товара B00MN0NI90, «Цифровые пищевые весы DecoBros») и взломайте их, чтобы использовать электронику. (Возможная альтернатива https://www.amazon.com/Etekcity-Multifunction-Platform-Batteries-Stainless/dp/B076BJG1RN/) Я также купил в Radio Shack держатель на 2 батарейки типа ААА (жаль, что они все здесь исчезают) вместо повторного использования держателя батарейки-таблетки. ААА прослужат намного дольше. Распечатайте детали, разберите весы и позаботьтесь о четырех сенсорных пластинах (см. рисунки). Сняв металлическую пластину сверху шкалы (пару выступов и немного двустороннего скотча), я с помощью дремеля прорезал пластиковую рамку в том месте, где показано (будьте осторожны с проводами). Я использовал пару плоскорезов, чтобы снять ножки весов с сенсорных пластин, не используйте дремель. Вы же не хотите менять металлические пластины, случайно их стачивая; это изменит их точность измерения тяги от комбинированного двигателя. Пластины имеют тензодатчики под герметиком и откалиброваны для измерения степени изгиба металла под действием силы, оказывающей на них давление. В этом случае не погните случайно язычок в металлических пластинах. Вы можете использовать винты, чтобы закрепить все в точках шарниров, но я успешно использовал алюминиевую проволоку 12-го калибра, используемую для изготовления декоративно-прикладного искусст��а. Он мягкий и легко расплющивается до длинного шарнирного штифта; и отверстия предназначены для этого. Зажмите или просверлите и привинтите упорную стойку к постоянной поверхности. Обязательно оставьте место для вращения опоры. Также постарайтесь не блокировать поток воздуха, выходящий из задней части винта.
