Контейнер для нити/сушильная камера/хранилище/корпус для ...
В случае достаточного интереса (около 20 лайков или положительных комментариев) напишу подробное описание компонента и интеграции. Файл STEP включен, чтобы вы сами разобрались ;).

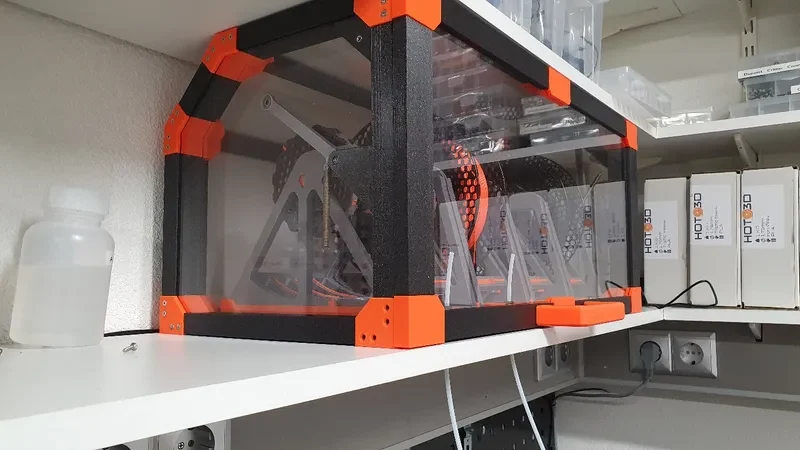

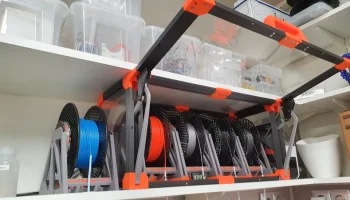

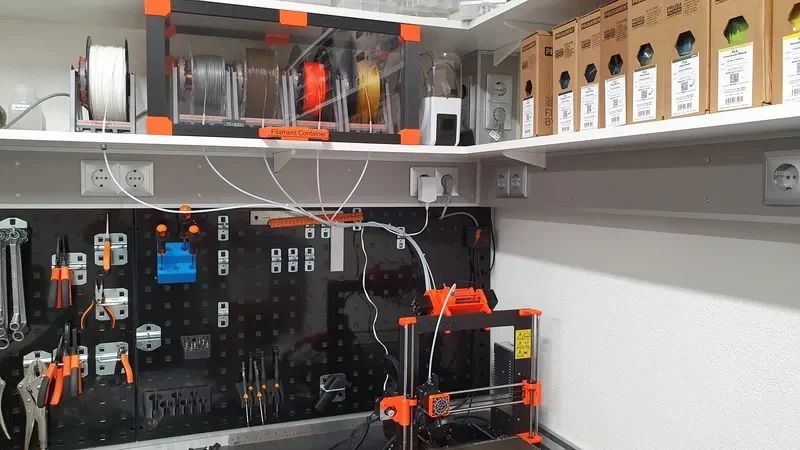

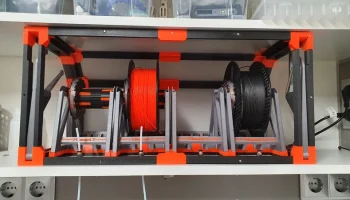

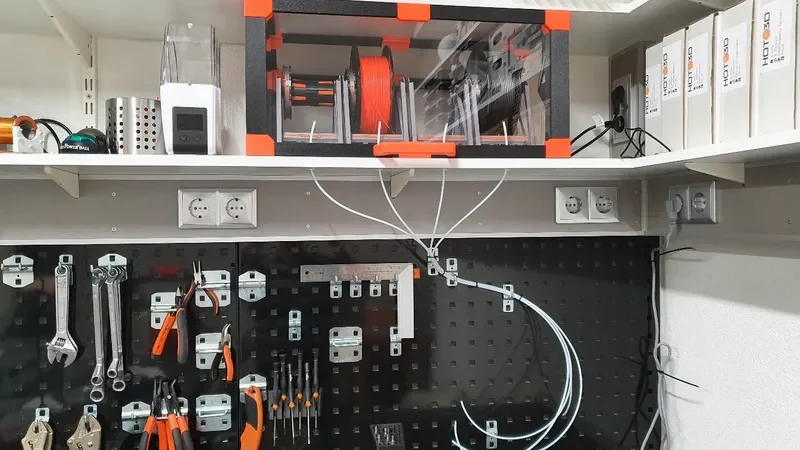

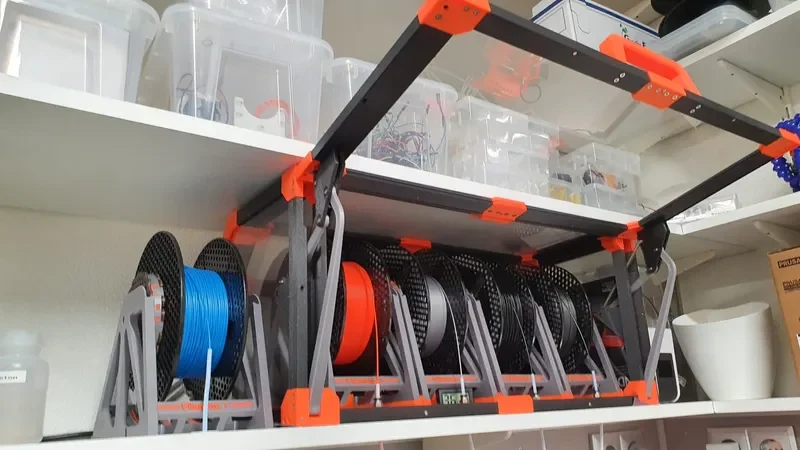

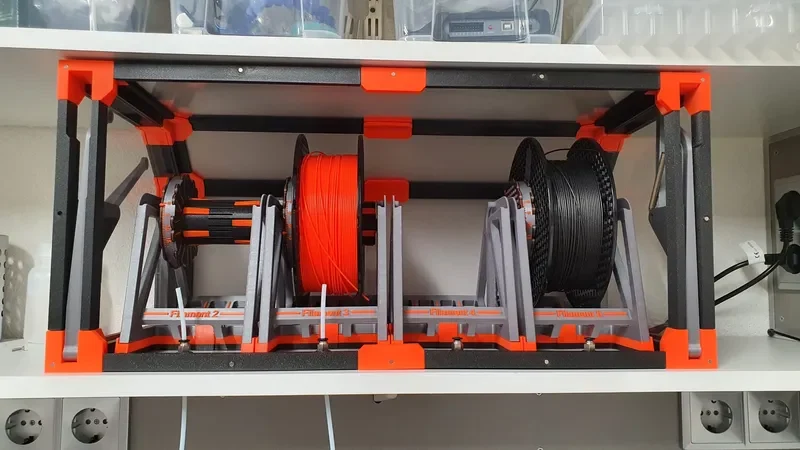

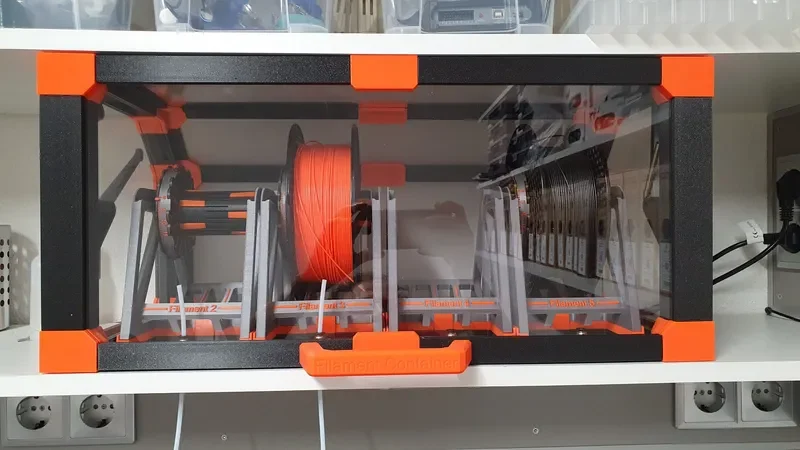

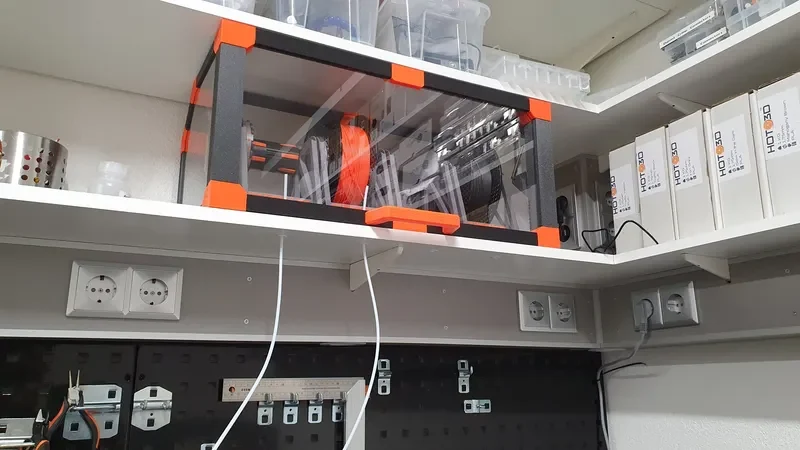

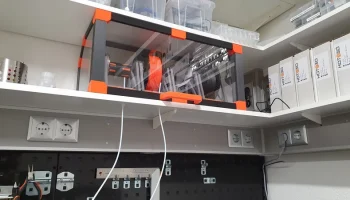

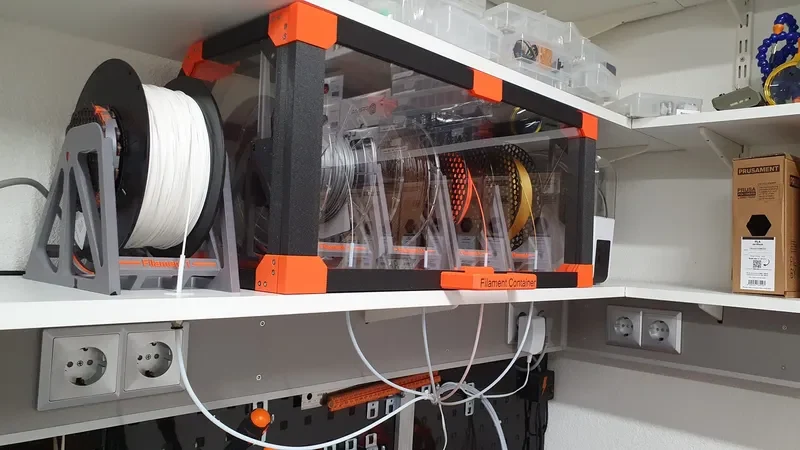

Я сконструировал этот корпус, чтобы мои нити оставались сухими и защищенными от пыли, но при этом сохраняли возможность автоматической перемотки для моего MMU. Пользуюсь им уже 2 года и очень доволен.

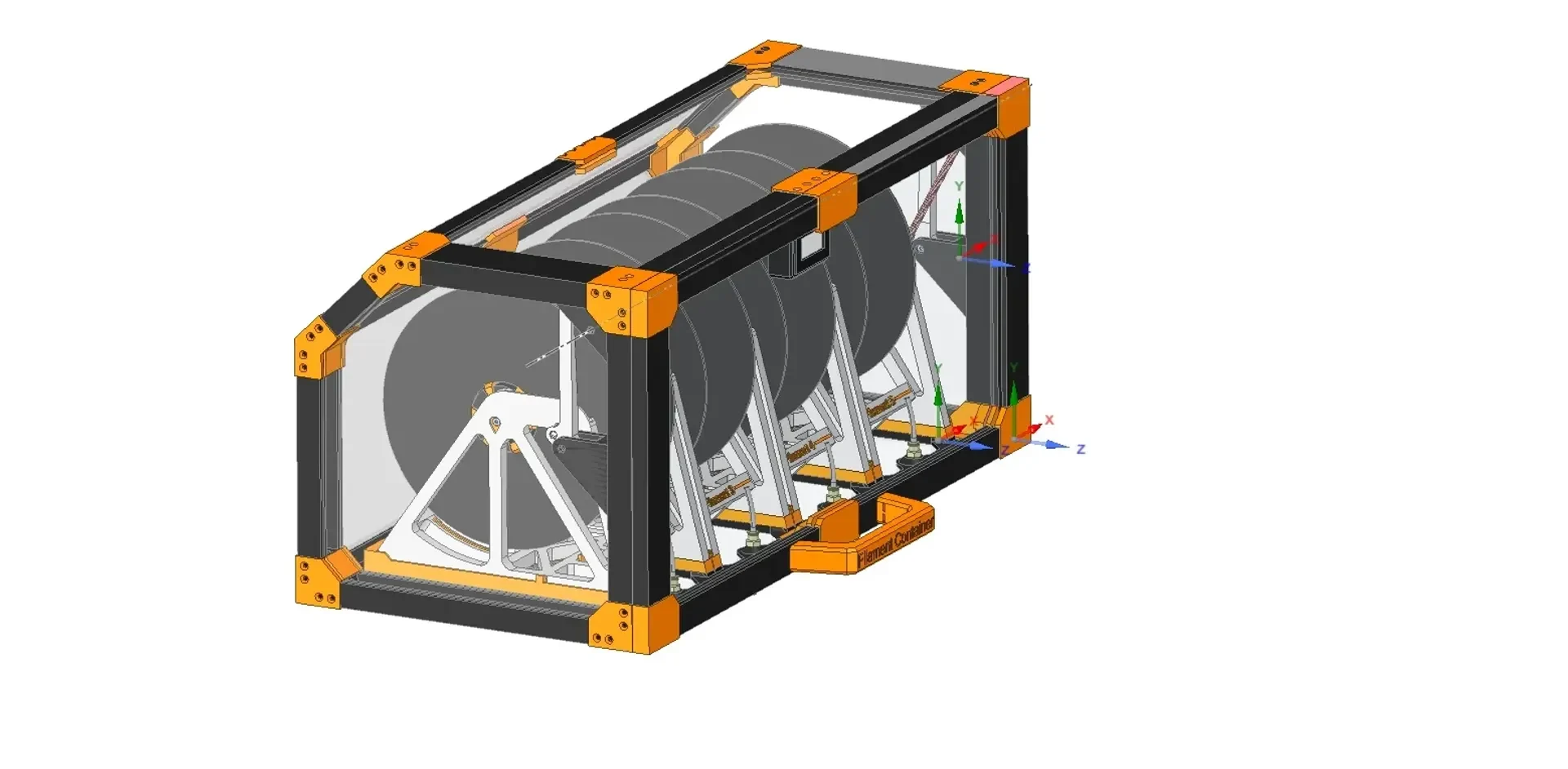

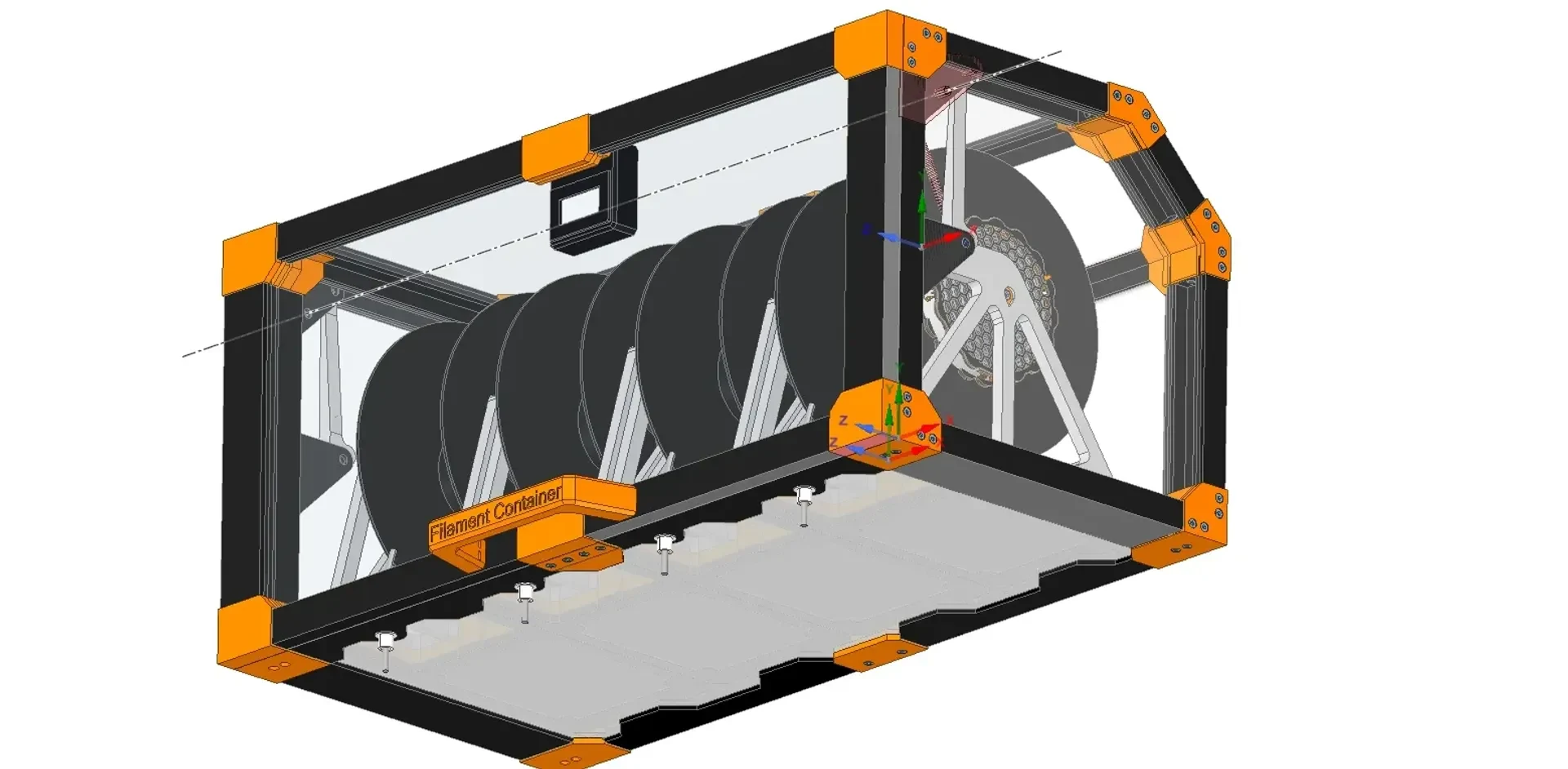

Целью было создать аккуратн�� герметичный корпус, для которого было сделано множество пробных отпечатков, чтобы получить хорошие лабиринтные соединения.
Я добавил все STL, однако теперь нужно много знаний, как правильно это распечатать. Я добавил файлы 3MF, чтобы предоставить больше информации, однако я добавлю полный набор информации на случай, если запросы об этом поступят через разделы комментариев, в противном случае я потрачу свое время на что-то более полезное.
В целом вам потребуется следующее
4 узла автоматической перемотки (https://www.printables.com/model/326675-click-in-autorewind-spool-holder)
несколько пластин из оргстекла толщиной 2 и 3 мм (размеры и чертежи по запросу)
застежка → Подробности могут быть предоставлены
Несколько болтов с потайной головкой и стандартных болтов DIN 912 M3 диаметром от 6 до 10 мм.
Несколько квадратных гаек M3 и гаек DIN934 и 439.
Пружина растяжения, обеспечивающая правильное открытие и закрытие дверей → подробности предоставляются по запросу.
Несколько подшипников 623 и 623F.
Магниты
комплект герметика, чтобы сделать все более герметичным
уплотнительная лента для более герметичного уплотнения двери
Кремнезем
Гигрометр
может прийти больше.
Что касается печати
Необходимо соблюдать допуски и направления печати, мне потребовалось несколько часов и рулонов, чтобы все сделать правильно. Файлы 3MF включены в состав каждого субпродукта, чтобы показать оптимальные настройки печати.
Добавляются файлы с номером (2) или (3). Они предназначены либо для модификаторо�� поддержки, либо как часть MMU. Вроде понятно, что нужно.
Опять же: дополнительная информация будет позже, если будет больший интерес.
