Хранение нитей в пластиковых контейнерах для круп Обновле...

Введение:

Обновлено 12.11.2024

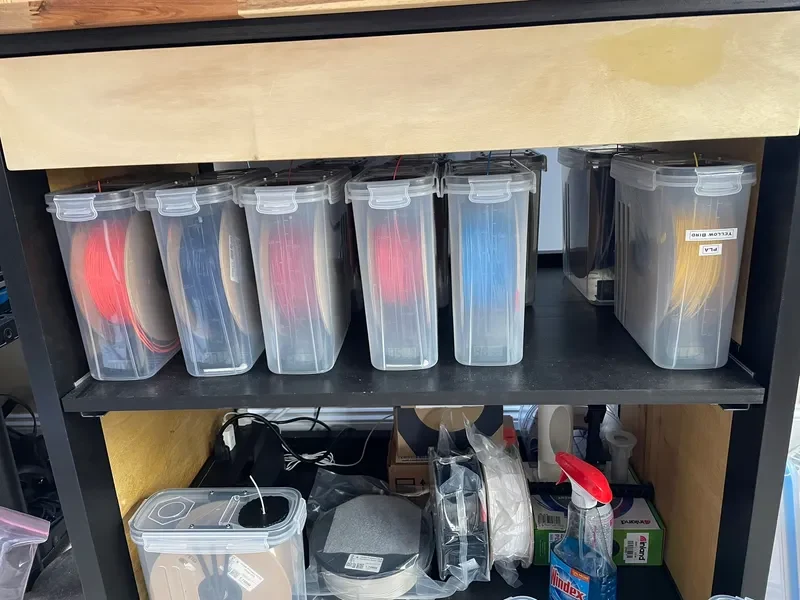

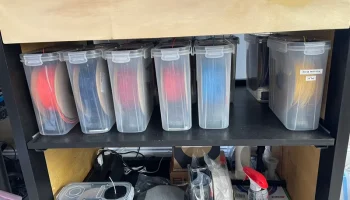

Это моя версия системы хранения нитей с использованием пластиковых контейнеров для круп. Я сделал их на основе нити Printed Solid Jessie в пластиковых катушках.

Я включил ступицы катушек разных размеров. На момент написания этой статьи в пластиковых катушках Jessie используются втулки диаметром 52 мм и 89,5 мм. Втулка диаметром 52 мм также подходит для некоторых пластиковых катушек Inland/eSun, которые я использую.

В более старой версии 1 нить проходит через контейнер с влагопоглотителем. Для этого вам понадобятся разъемы PC4-M10.

Вся работа выполнена в Tinkercad.

Именно эта модель от Pakue вдохновила меня на создание этого дизайна.

Коробка с нитями в контейнере для хлопьев от Pakue | Скачать бесплатно STL-модель | Printables.com

Обновление информации:

В основном я использую нить Printed Solid Jessie. Они перешли с картонных на пластиковые катушки, которые имеют разные размеры и разные размеры ступиц по бокам. Они больше, поэтому мне пришлось внести некоторые радикальные изменения, чтобы заставить их работать. В целом, этот дизайн мне нравится немного больше, и, надеюсь, в него поместится больше катушек.

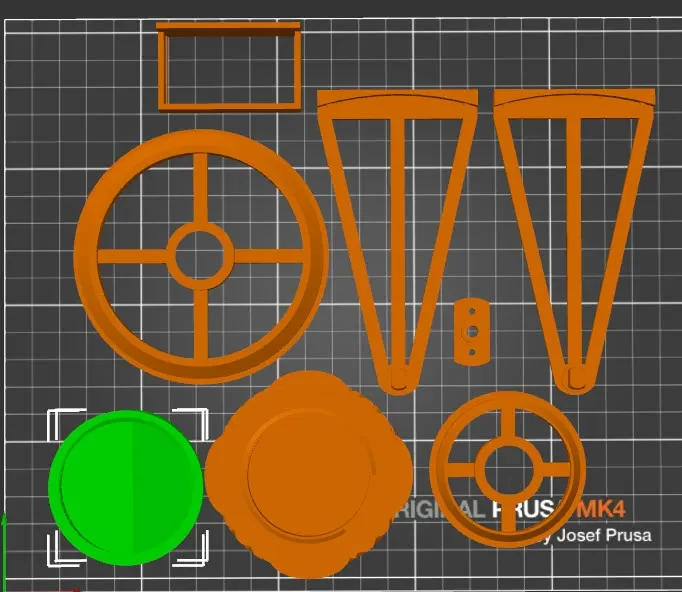

Мне пришлось модифицировать рычаги катушки, чтобы катушка располагалась как можно ближе к верху, чтобы она не касалась контейнера со всех сторон. Я также увеличиваю размер части, удерживающей подшипник, чтобы она была немного более надежной. В последний раз я изменил место выхода нити из контейнера и переработал контейнер с осушителем.

Я включил две версии новых рычагов с немного разными размерами подшипников (8,1 мм и 8,2 мм). Даже подшипники, которые я покупаю в одной партии, не будут иметь одинаковый внутренний диаметр. Наверное, потому что я беру дешевые.

Что вам понадобится:

Контейнеры

Я использовал контейнеры марки Wildone. У них было наименьшее количество препятствий сзади для моего использования. Если вы обнаружите, что эти руководства и руководства по сверлению работают на других брендах, дайте мне знать, и я обновлю эту информацию.

Amazon.com: Набор контейнеров для хранения Wildone, большие пластиковые герметичные пищевые контейнеры без BPA, 4 л / 135,3 унции для круп, муки, сахара, дозаторы для хлопьев из 6 предметов с 20 этикетками и маркером, черные: для дома и кухни

Осушающие шарики из силикагеля

Я использовал белые, потому что читал, что они могут вытягивать немного больше влаги из воздуха и будут наименее токсичными (у нас есть кошки, которые украдут что угодно).

Сухие и сухие шарики из чистого белого силикагеля весом 2 фунта — силикагель многоразового использования: Amazon.com: Industrial & Scientific

Гигрометр

Они стоили немного дороже, но имели оч��нь хорошие оценки. Они похожи на большинство других, но я купил 8 штук и положил их рядом на несколько часов, и у них такая же скидка 1% на влажность и скидку 0,4% на температуру. YMMV, но до сих пор я ими доволен.

Amazon.com: Veanic, 4 шт., мини-цифровые электронные измерители температуры и влажности, комнатный термометр, гигрометр, ЖК-дисплей по Фаренгейту (℉), для хьюмидоров, теплицы, сада, погреба, холодильника, туалета: патио, лужайка и сад

Подшипники 608ZZ

2 на контейнер. Те, что у меня были, имели небольшие различия во внутреннем диаметре, поэтому я сделал два разных держателя катушки для диаметров 8,1 мм и 8,2 мм.

Шестнадцать (16) миниатюрных шарикоподшипников 608ZZ 8x22x7, экранированных и смазываемых: Amazon.com: Industrial & Scientific

ПТФЭ трубки

Я получил это из заказа несколько ��ет назад, но оно все еще доступно. Я уверен, что любая приличная трубка подойдет.

Amazon.com: Тефлоновая трубка из ПТФЭ, внутренний диаметр 10 футов — 2 мм, внешний диаметр 4 мм для 3D-принтера Боудена с нитью 1,75 — Allen Tech Тефлоновая трубка из ПТФЭ: промышленное и научное

Винты с шестигранной головкой и плоской головкой 3 мм x 8

4 на контейнер

Я купил несколько штук на Amazon, и у меня было несколь��о штук. Обязательно используйте плоскую головку, потому что катушка будет находиться очень близко к ним.

Двусторонний скотч

Используется для фиксации гигрометра на месте.

Для более старой версии
ПК4-М10

Amazon.com: Фитинги для пневматического соединителя BIQU PC4-M10. Соединительная муфта для трубки Боудена. Мужская прямая трубка из ПТФЭ для 3D-принтера экструдера Боудена E3D-V6 (в упаковке 10 шт.): Промышленные и научные

Полоски для подвешивания картинок команды

1 на контейнер

Я использовал Medium, но собираюсь использовать Small для остального, что у меня есть. Либо должно работать

Amazon.com: команда S
