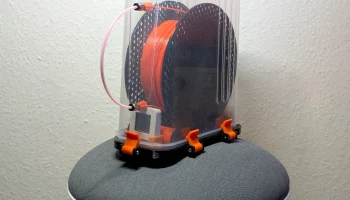

Сухой ящик для хранения нитей из контейнера для хранения ...

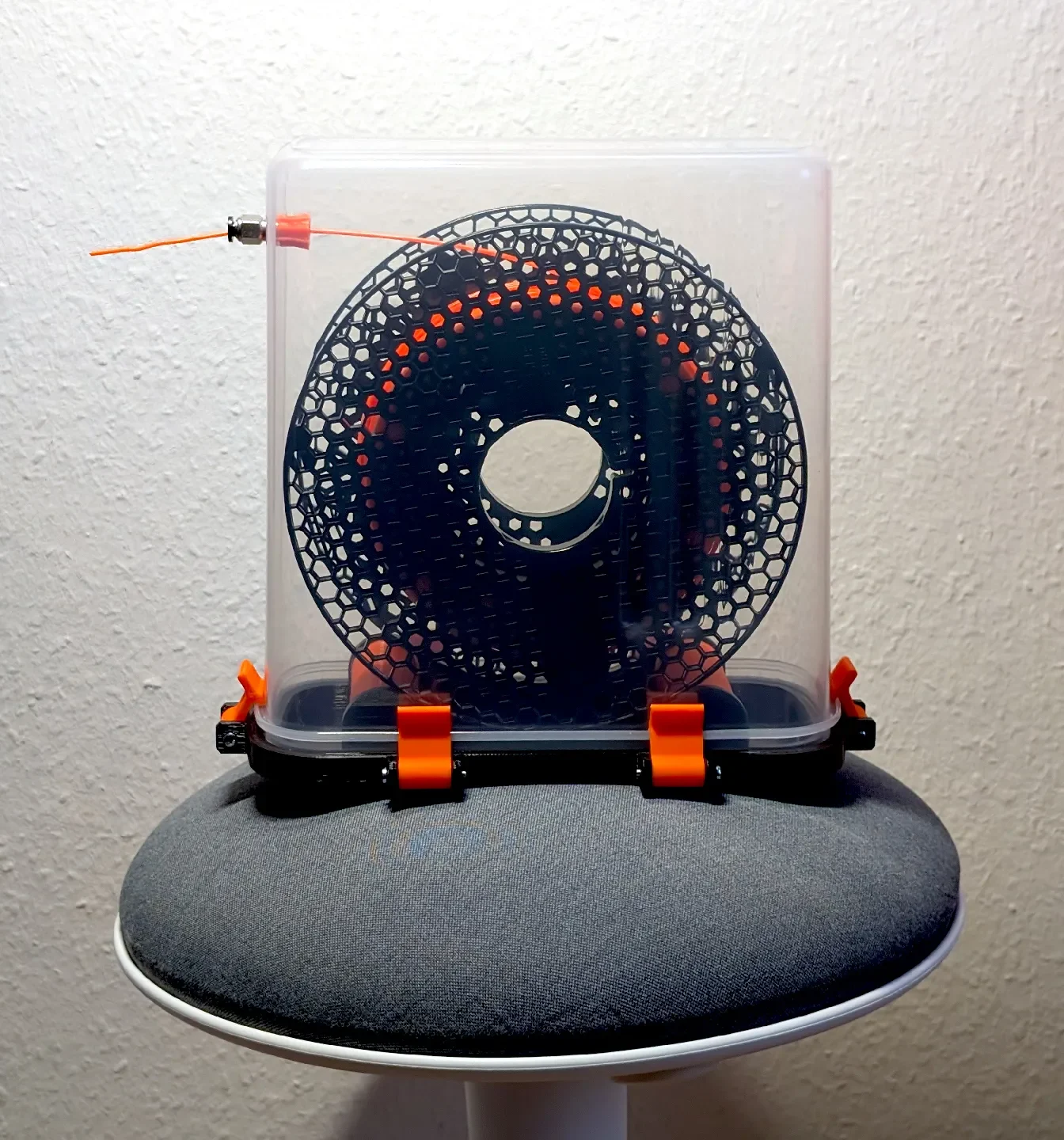

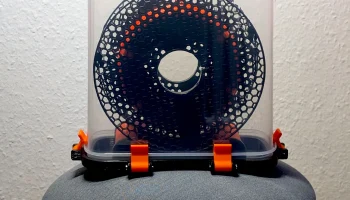

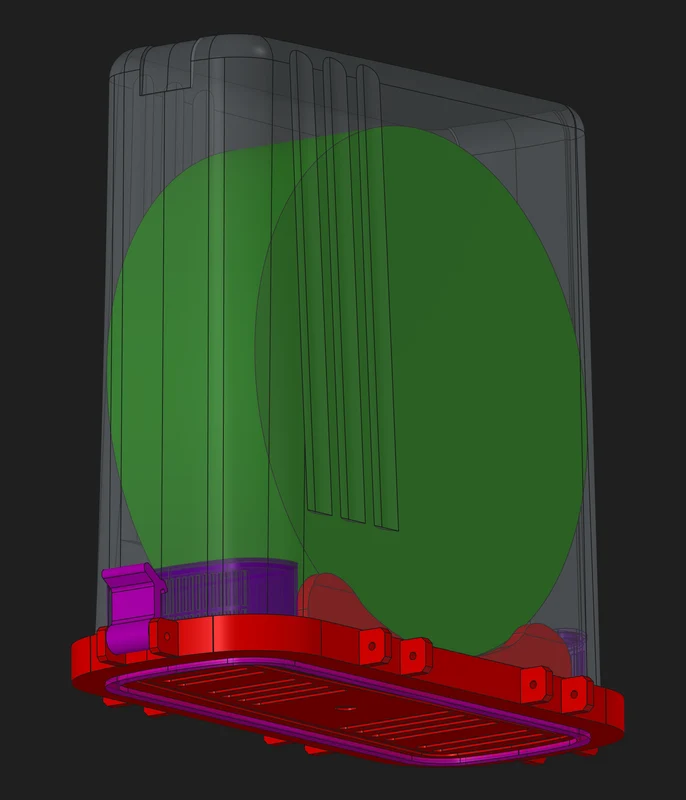

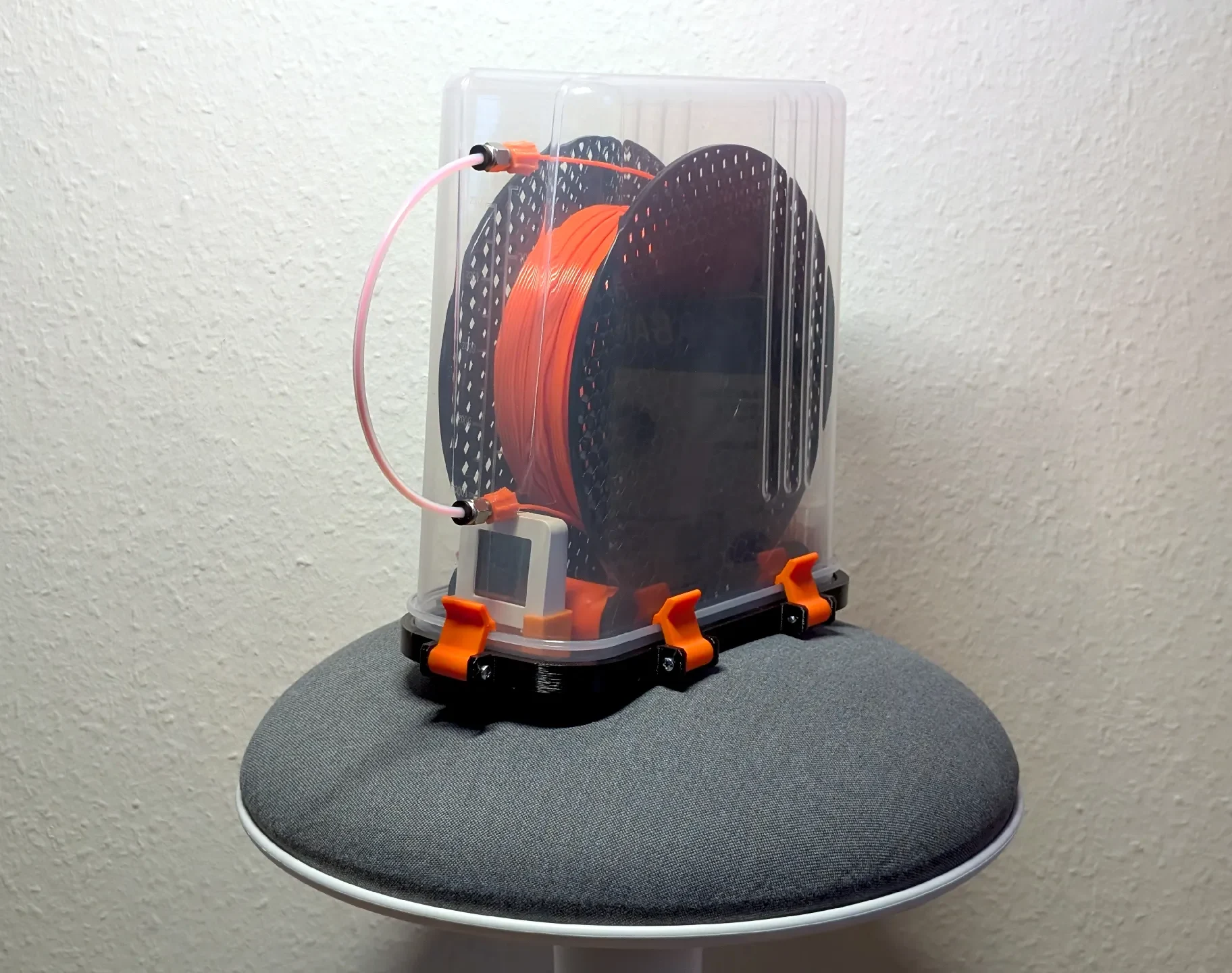

Превратите контейнер для хранения продуктов емкостью 4 л в хранилище нитей для катушек по 1 кг диаметром 200 мм и шириной до 70 мм.
Обязательно купите правильную коробку. Я встретил два варианта:
Правильный вариант стоит дороже на eBay (и, возможно, на других платформах, вероятно, из-за монопольной маркетинговой стратегии Amazon, которая заставляет продавцов продавать на своей платформе самое дешевое).

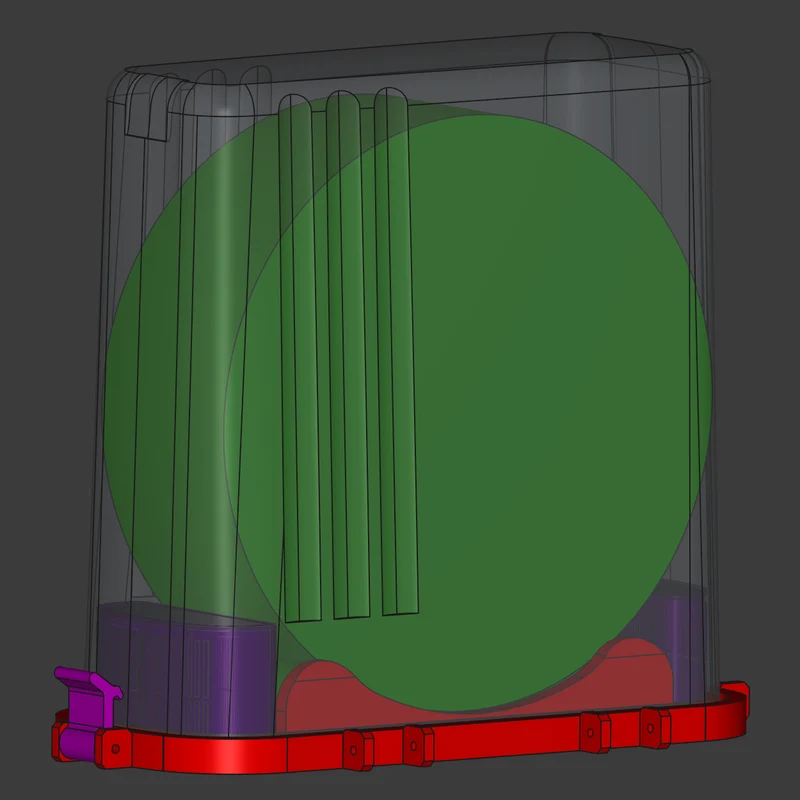

У этого есть три узких канавки на одной стороне.
Производитель: Гуанчжоу Baomei Network Technology Co., Ltd.
Модель: GZ12 (и, возможно, другие модели от GZ01 до GZ100, согласно инструкции по эксплуатации).
Второй легко доступен на eBay. У этого есть одна большая канавка. Это НЕ правильный вариант для данного проекта, поскольку он слишком узкий, чтобы катушка могла свободно вращаться внутри.
Я начал с этого и бросил, когда заметил. Однако я загрузил простую нижнюю вставку для этого контейнера, которая разделяет узкую часть, чтобы освободить больше места.
Если вам нравится этот дизайн, пожалуйста, подумайте о том, чтобы оставить <3сердечко. Спасибо!
----------
Связанные модели:
Боковая рукоятка дл�� пневматической муфты PC4-M6 для Prusa CORE One
Крышка трубки из ПТФЭ для пневматической муфты PC4
----------
История изменений:
2026/05/15
Я добавил штабелируемую версию крышки с дополнительным противоскользящим кольцом из ТПУ (ножкой), чтобы отделить контейнер от поверхности, на которой он стоит.
Ставьте на свой страх и риск! :)
2026/06/05
Одна ось на колесо теперь съемная. Это упрощает сборку и снижает вероятность поломки основной детали при вставке колес.
Кроме того, вариант вставки для оригинальной крышки был удален, поскольку его сложно распечатать.
13.06.2026
Немного увеличился размер стопы. Это должно предотвратить его выпадение из крышки.
----------
Материалы
[1x] Контейнер для хранения продуктов (4 л). Обязательно купите правильный(е)! См. выше.
[6x] Винт M3 x 30 мм [защелки]
[2x] Винт M3 x 10 мм или длиннее [съемная ось]
[4x] Шарикоподшипник 608 (например, 608 2RS; 8x22x7мм)

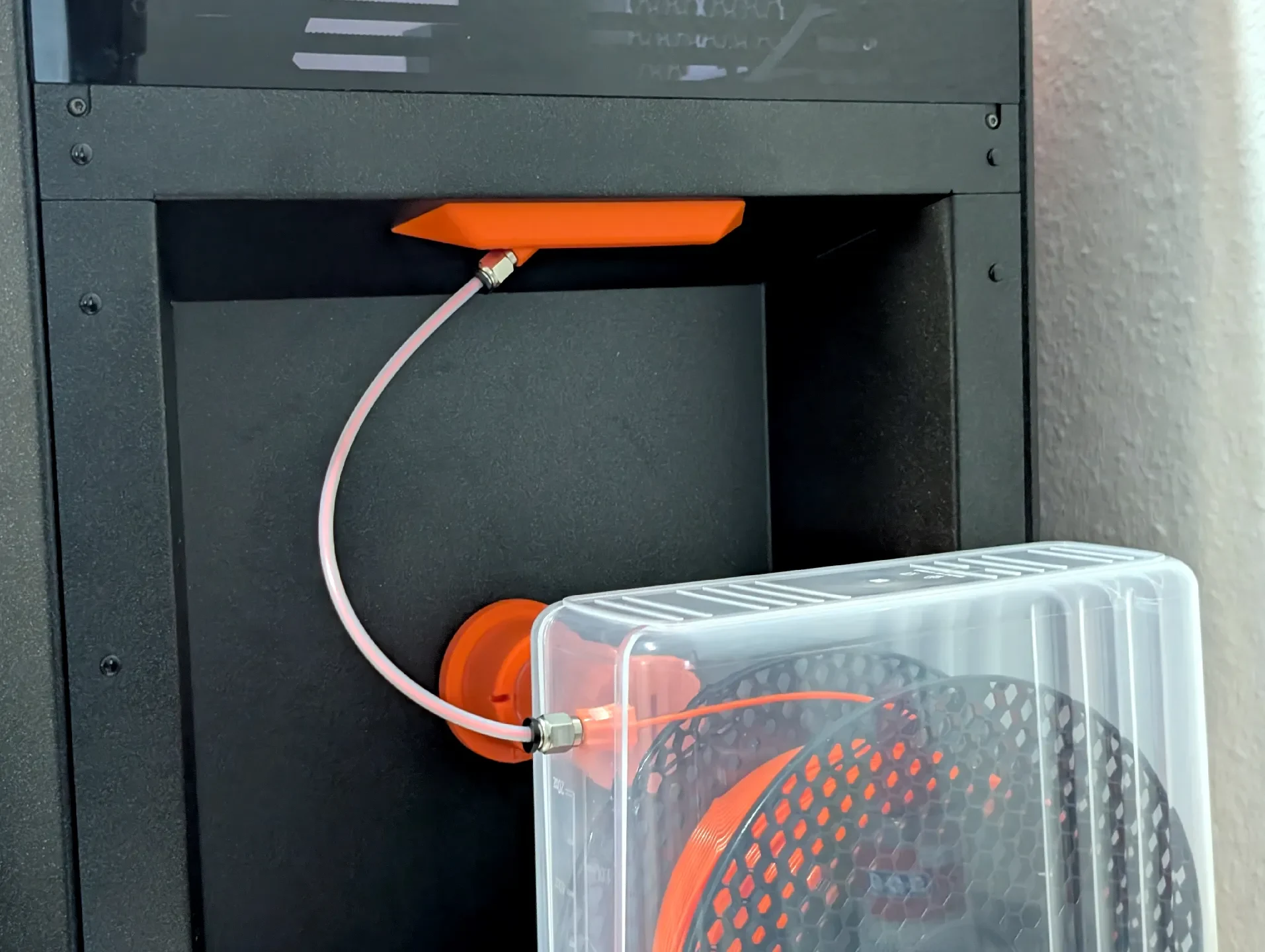

[1 или 2 шт.] Пневматическая муфта PC4-M4
[150 мл] Силикагель
----------
Печать
Материал нити: PETG.
Высота слоя: 0,25 мм (крышка, защелки, колеса), 0,20 мм (оси, контейнеры с силикагелем)
Заполнение: 20 % сетки
Периметры: 3
Поддерживает: Нет
Нога/кольцо ТПУ:
Материал нити: ТПУ (например, твердость по Шору A88)
Высота слоя: 0,20 мм.
Заполнение: 20 % сетки
Поддерживает: Нет
----------
Сборка
Крышка

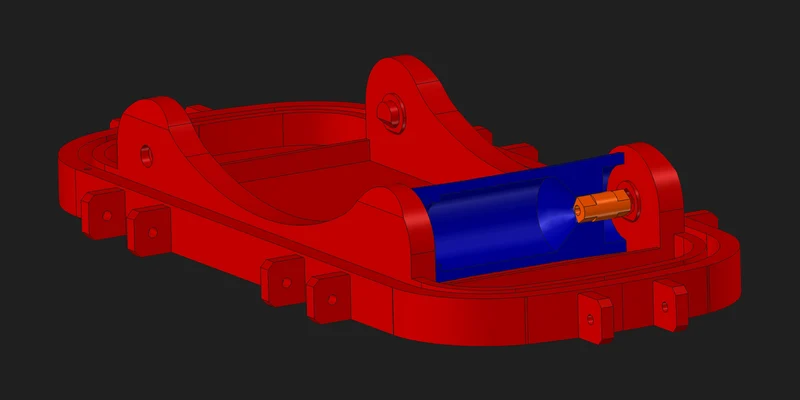

Специальная крышка относительно большая, и ее, вероятно, следует печатать по диагонали, под углом 45 ° к оси Z, в зависимости от вашего принтера.
Распечатайте крышку и 6 защелок, желательно из PETG, поскольку он более гибкий, чем PLA, и имеет хорошую адгезию слоев.

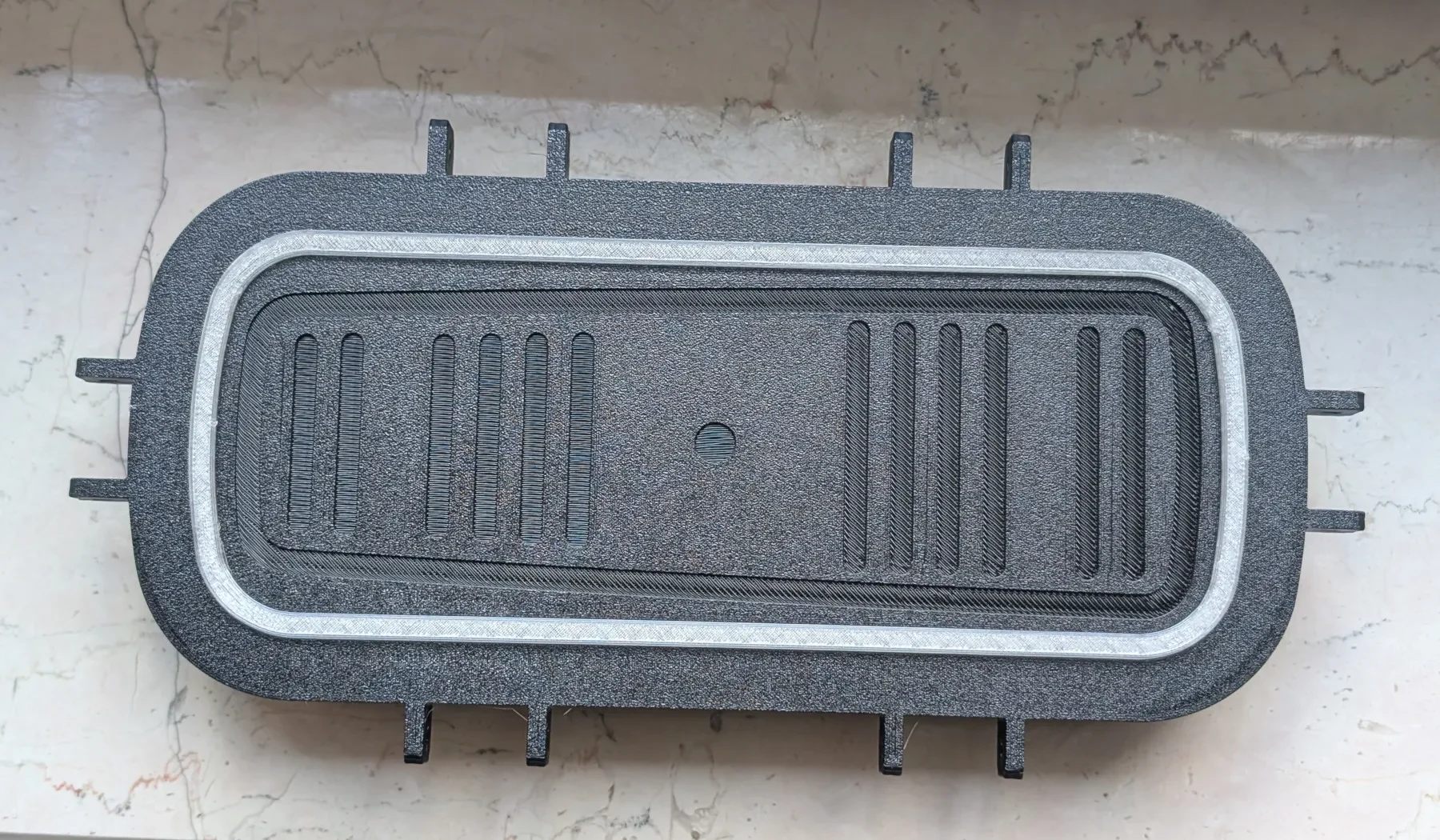

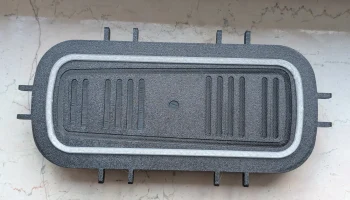

Снимите пломбу с оригинальной крышки и вставьте ее в паз по краю напечатанной крышки.
Прикрепите 6 защелок к крышке, используя по одному винту каждую.
Продолжите раздел о колесах ниже.
Колеса
Распечатайте два колеса.
Вы можете предпочесть случайное расположение шва, чтобы избежать одного непрерывного удара по кругу.
Установите шарикоподшипники:
Впрессуйте четыре подшипника в колеса с боков.
Следите за тем, чтобы они не застряли, они должны оказаться на одном уровне с боковыми сторонами колес.
Вставьте съемную ось:
Обратите внимание на съемную ось: одна сторона скошена.
Вставьте сторону с фаской в сторону колеса, на которой имеется отверстие соответствующего профиля.
Поверните ось до тех пор, пока профили оси и колеса не совпадут, и вдавите ее в отверстие до тех пор, пока она не окажется заподлицо с шарикоподшипником и остальной частью колеса.
Вставьте ось основной части (крышки) в другую сторону колеса и осторожно согните стороны, пока не поместится и другой конец.
Это должно хорошо работать с деталями, напечатанными из PETG, поскольку они относительно гибкие.
Прикрепите съемную ось:
Совместите отверстия колеса (и его съемной оси) и боковой части основной части.
Вставьте винт со стороны основной части и вкручивайте его до полного втягивания оси в сторону.
Возможно, вам придется немного повернуть колесо, пока профиль оси не войдет в боковую часть.
