Контейнерный кран с площади Лозеплац...

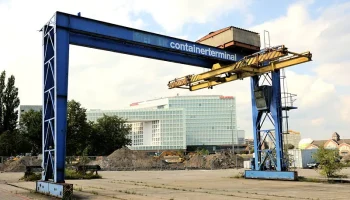

Поискав в Интернете совершенно разные вещи, я нашел несколько фотографий довольно компактного и простого контейнерного крана, и хотя это именно то, что понадобится для контейнерных терминалов на большинстве макетов железных дорог, всегда ограниченных в пространстве. Первоначальный кран был частью небольшого контейнерного терминала в промышленной зоне Гамбурга, который заменил главную грузовую площадку в 1999 году и который сам заменил крупнейшую пассажирскую станцию, расположенную там до того, как главный вокзал вступил во владение в 1906 году. Сам терминал и промышленная зона стали историей вскоре после 2013 года, а «Лозеплац» (что означает площадь) в 2015 году была преобразована в «Лозепарк», парк отдыха для жителей недавно построенного жилого района. «Хафенсити».

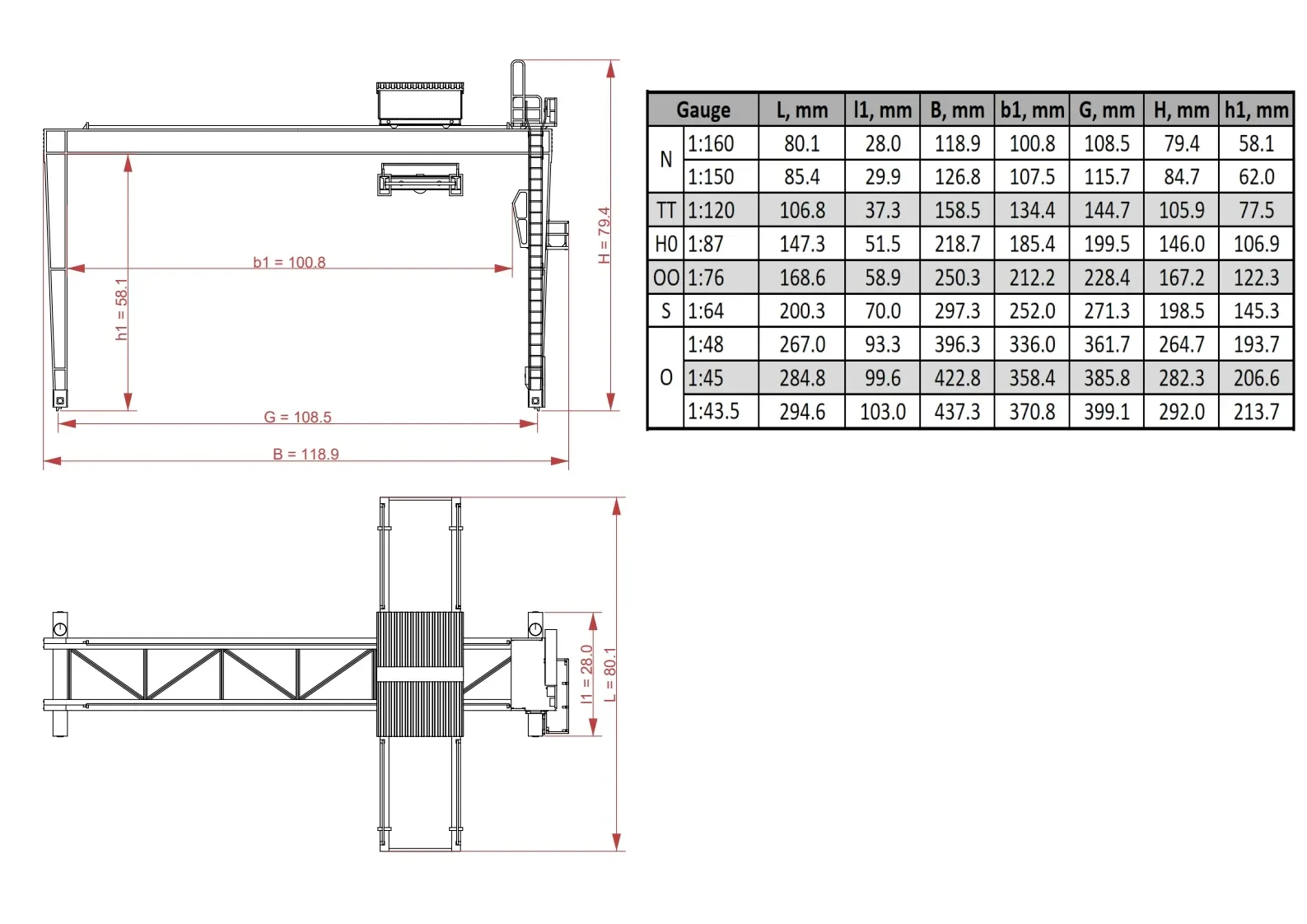

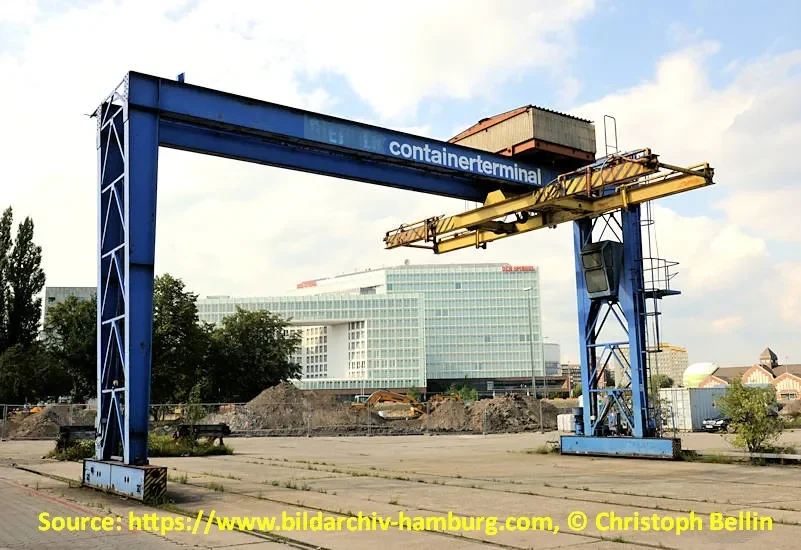

Я должен поблагодарить Кристофа Беллина, Мартину Нольте и некоторых неизвестных фотографов за фотографии ныне исчезнувшего крана, а также поблагодарить Google за их исторические карты, на которых я смог найти действительно фантастические спутниковые снимки 2006 и 2013 годов, которые я мог использовать для определени�� размеров крана.

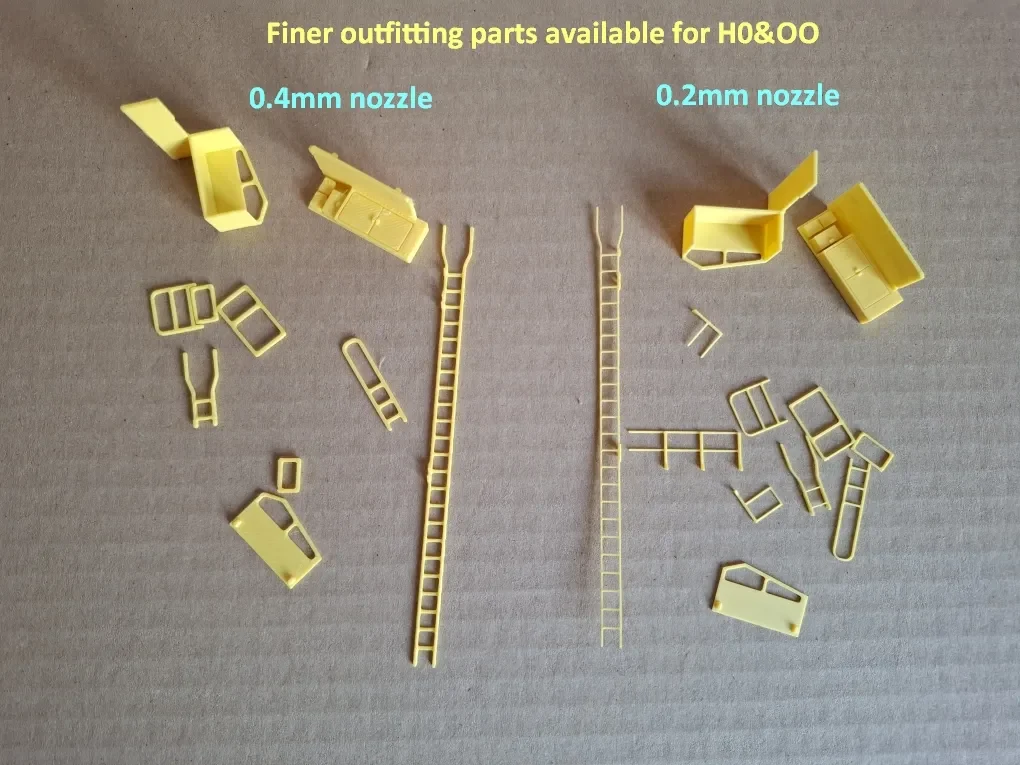

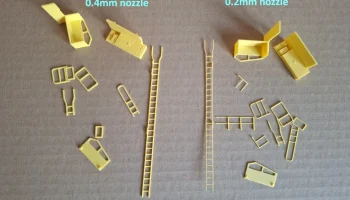

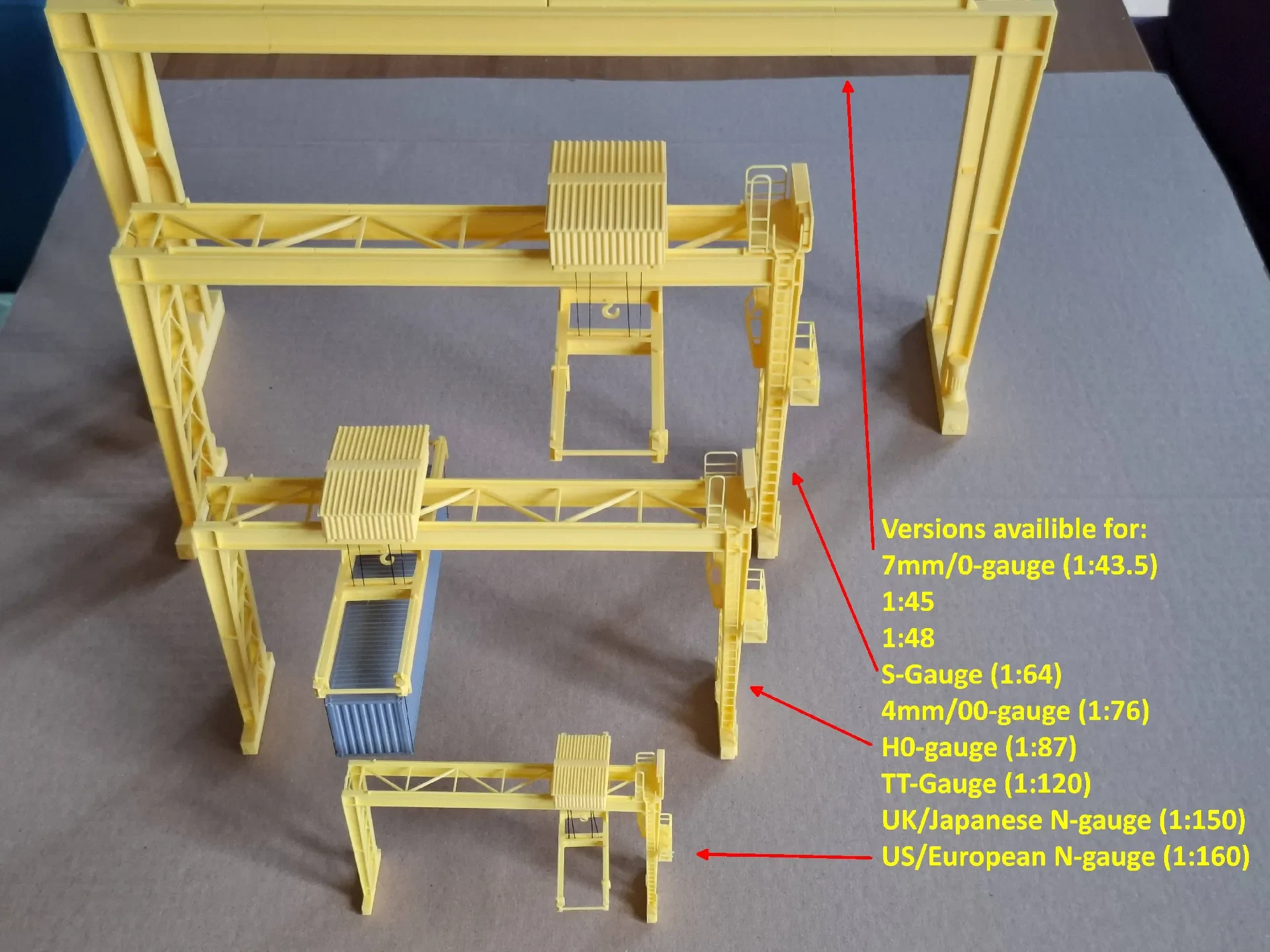

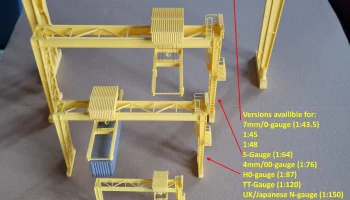

Модель была разработана для n-масштаба (1:160) и печати методом FDM с соплом 0,2 мм и минимальной высотой слоя 0,06 мм. Затем я сделал более крупные версии для других размеров, а именно британского/японского n-калибра (1:150), TT (все по-прежнему необходимо печатать с соплом 0,2 мм), H0&OO (сопло 0,4 мм, но для некоторых деталей оборудования доступны более тонкие версии для печати с соплом 0,2 мм) и, наконец, S-калибра (1:64) и 0-калибра/7 мм (1:43,5, 1:45 или 1:48). Для более крупных масштабов я внес некоторые исправления в детали для лучшего соответствия.
Использование гладких пластин PEI имеет важное значение, и особенно для небольших масштабов требуется очень хорошая адгезия слоя. Пожалуйста, тщательно очистите строительную пластину. Мои отпечатки были сделаны с использованием матового PLA.

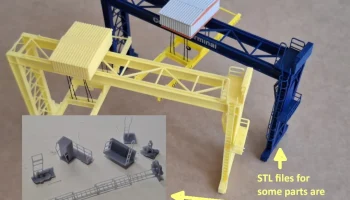

Если вы хотите сделать лестницы и перила еще более изящными, есть детали, предназначенные для печати на смоле (в масштабе 1:160, для других масштабов увеличьте масштаб в своей программе-слайсере).
Инструкция по сборке предоставляется в формате PDF.

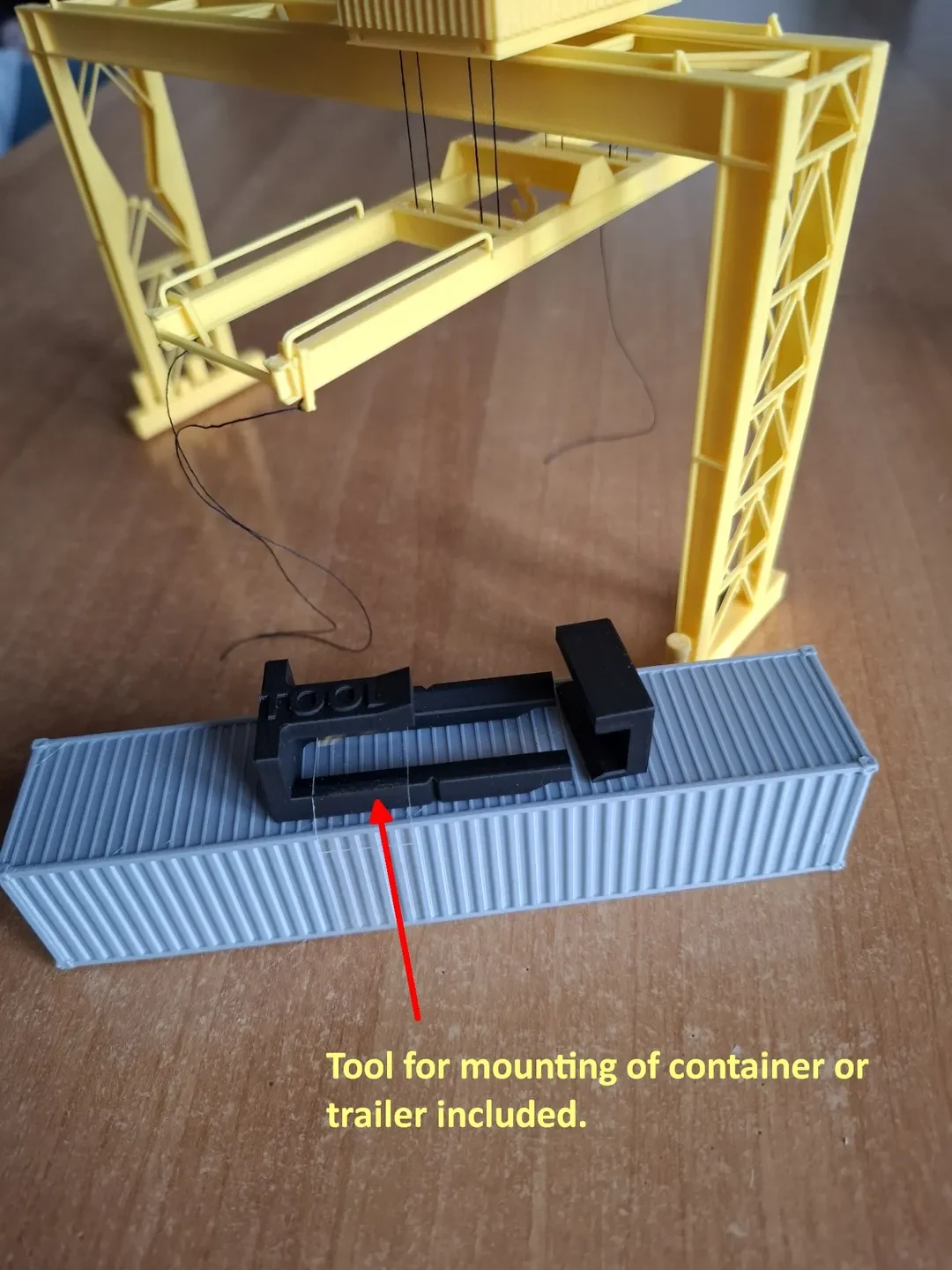

Контейнер, который вы можете использовать вместе с краном, вы можете найти здесь:
https://www.printables.com/model/855086-parametric-iso-container-in-h0-scale-187
Помимо самого крана, существуют специальные уличные таблички, разработанные для n-масштаба, совместимые с путями Unitram KATO или товарным двором:
https://www.katomodels.com/product/n/freight_depot

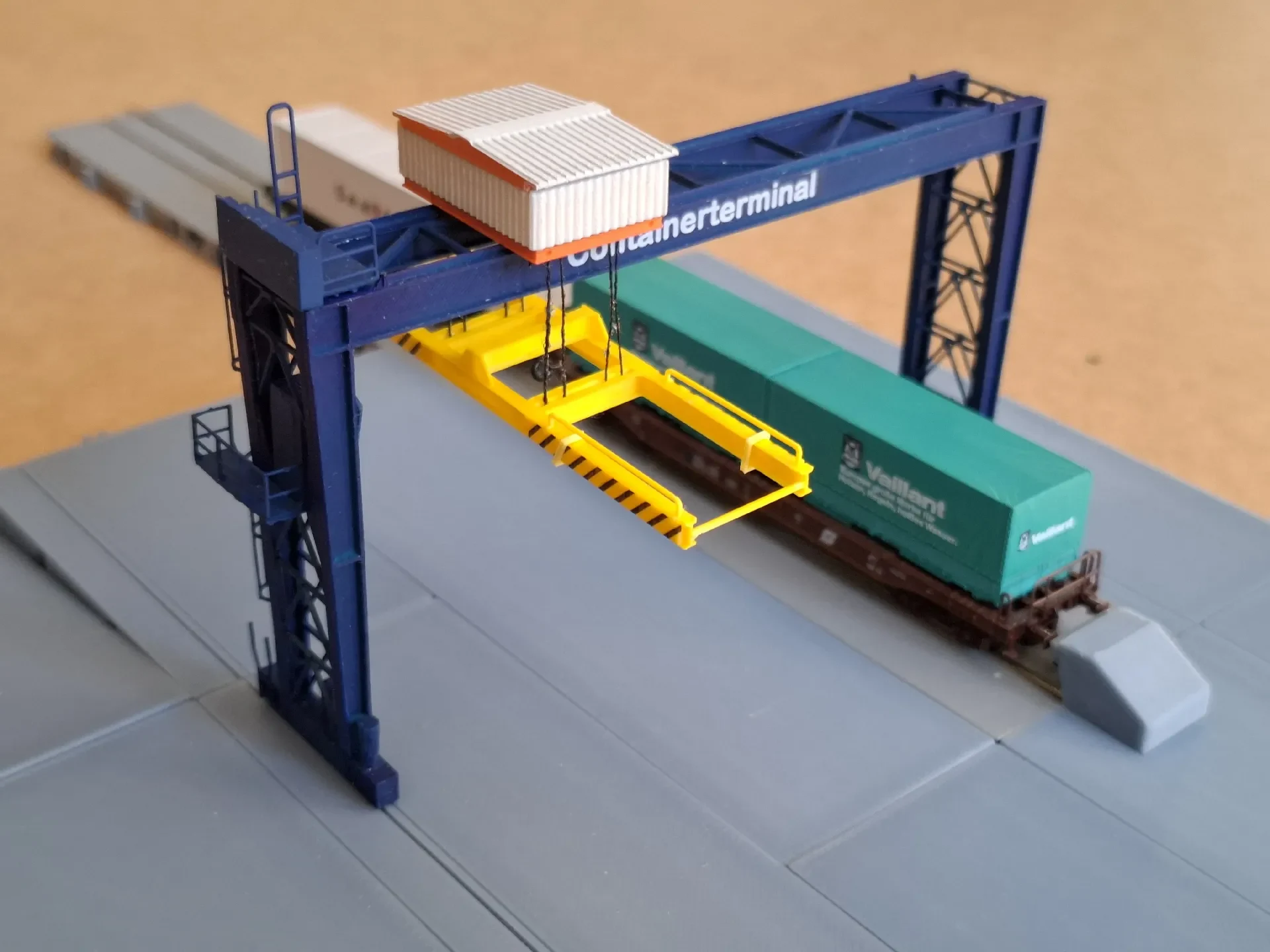

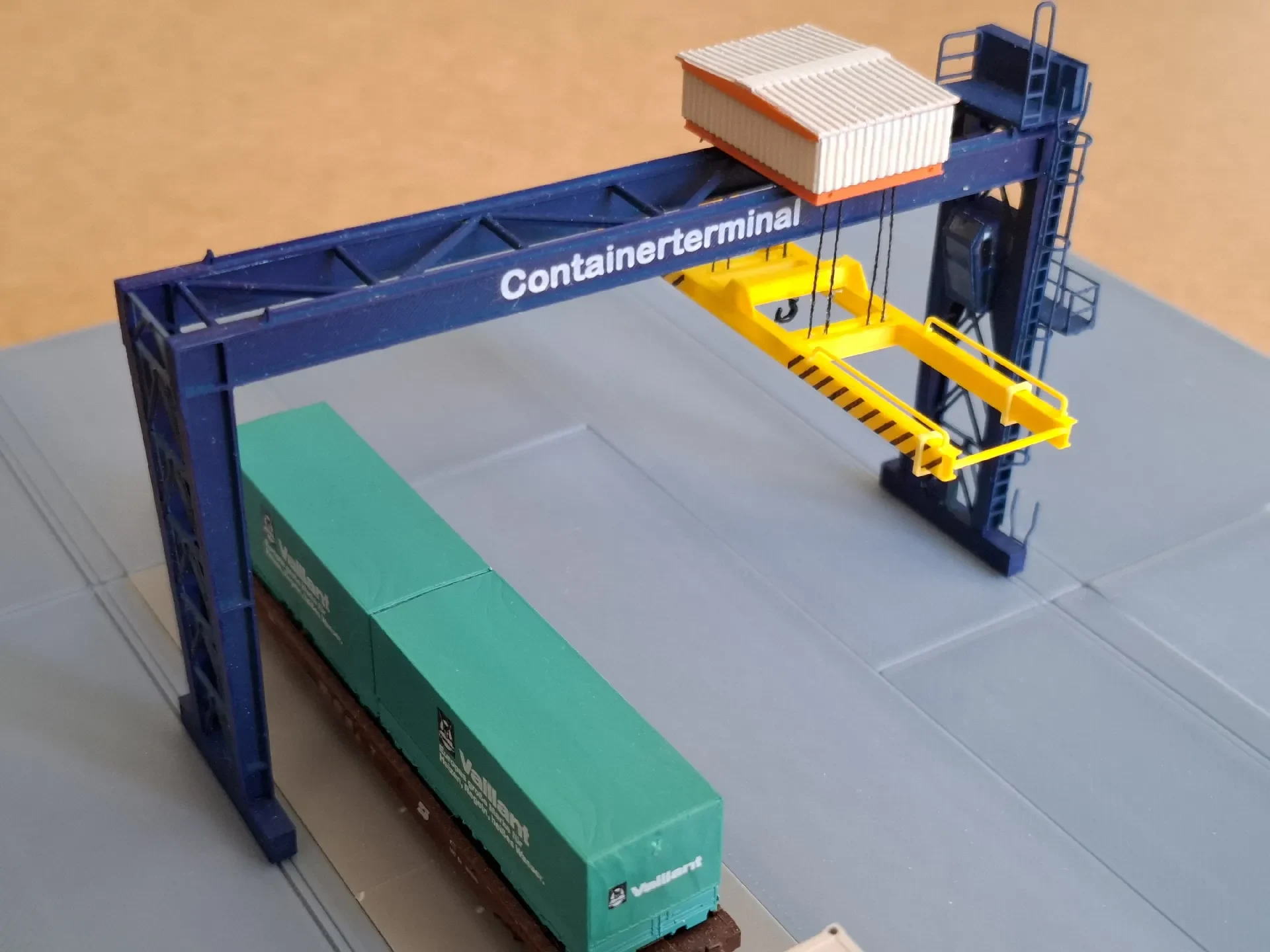

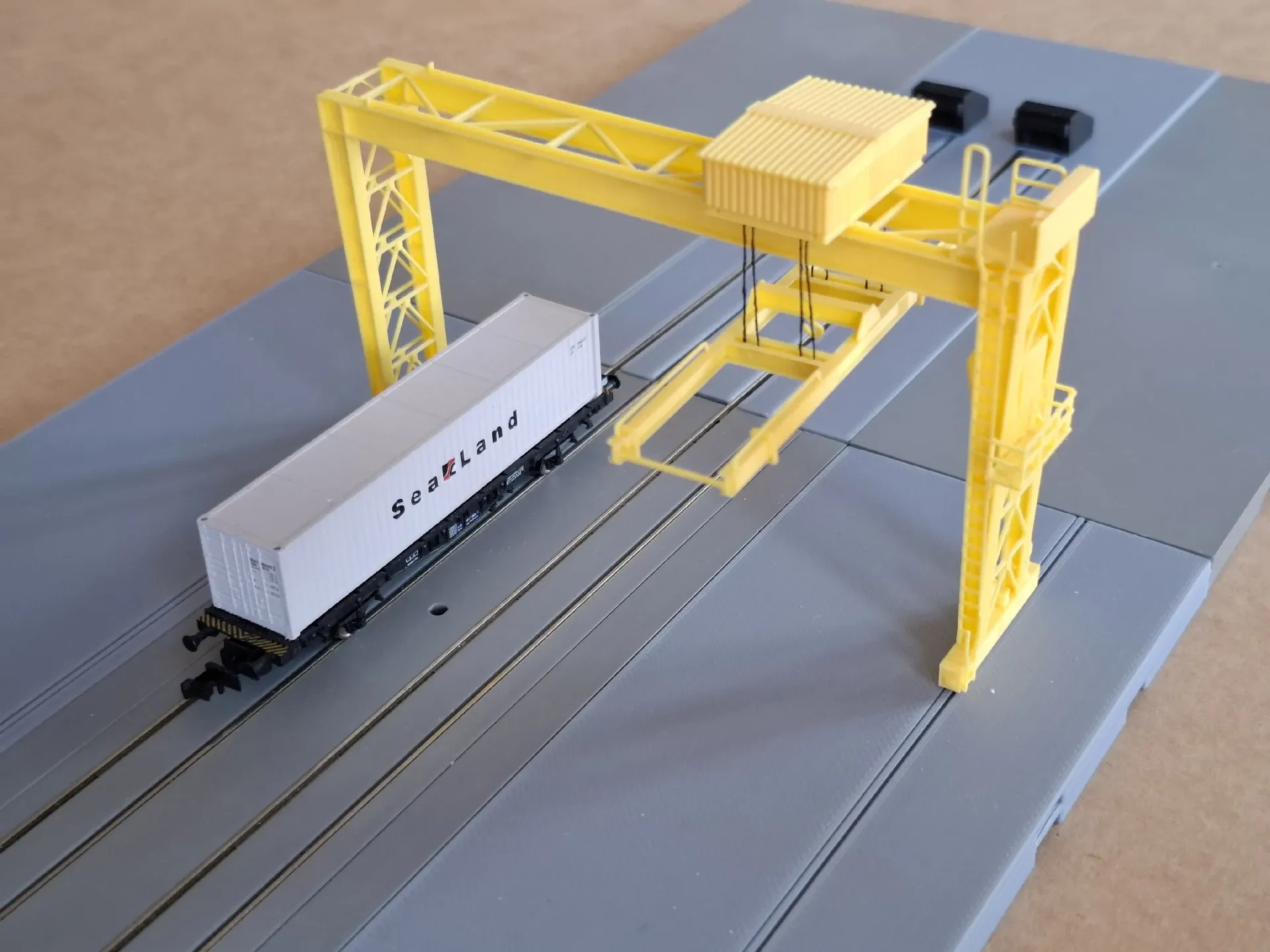

Мои уличные плиты содержат рельсы для крана и отбойники как для рельсового пути, так и для подкрановых путей. Для покрытия обоих n-масштабов доступны две версии уличных табличек: 1:160 и 1:150. Если вам нужно больше уличных табличек для вашего терминала, вы также можете использовать мои предыдущие проекты:
https://www.printables.com/model/1608380-make-unitrack-to-unitram-n-gauge
https://www.printables.com/model/835962-diy-streetplates-for-katos-unitram-tracks-n-gauge
А еще я создал уличные таблички с крановыми рельсами и бампером/плитой для системы TOMIX Finetrack и ходового автобуса, опять же в версиях 1:150 и 1:160. Если вам нужно больше материалов, вы может�� использовать ранее опубликованные проекты здесь.
https://www.printables.com/model/1608362-diy-streetplates-for-tomix-running-bus-system-n-sc
и, возможно, в будущем их будет еще больше.
Обратите внимание:
«Като», «Unitram» и «Unitrack» являются торговыми марками K.K. Секисуи Кинзоку, Япония и
«Tomix» и «Tomytec» являются торговыми марками TOMY TEC CO., LTD., Япония.
Товарные знаки используются только для справки. Представленный здесь дизайн не поддерживается и не авторизуется вышеупомянутыми владельцами товарных знаков.
Обратите внимание на лицензию:
Мой дизайн опубликован под лицензией CC BY-NC-SA, что означает, что вы можете свободно использовать эту модель для любых некоммерческих целей и можете свободно ремиксовать эту модель, если вы указываете авторство и делитесь ею по той же лицензии Creative Commons. Не стесняйтесь обращаться ко мне, если возникнут вопросы.
