OO Gauge Интермодальный FSA/FTA ISO-контейнеровоз...

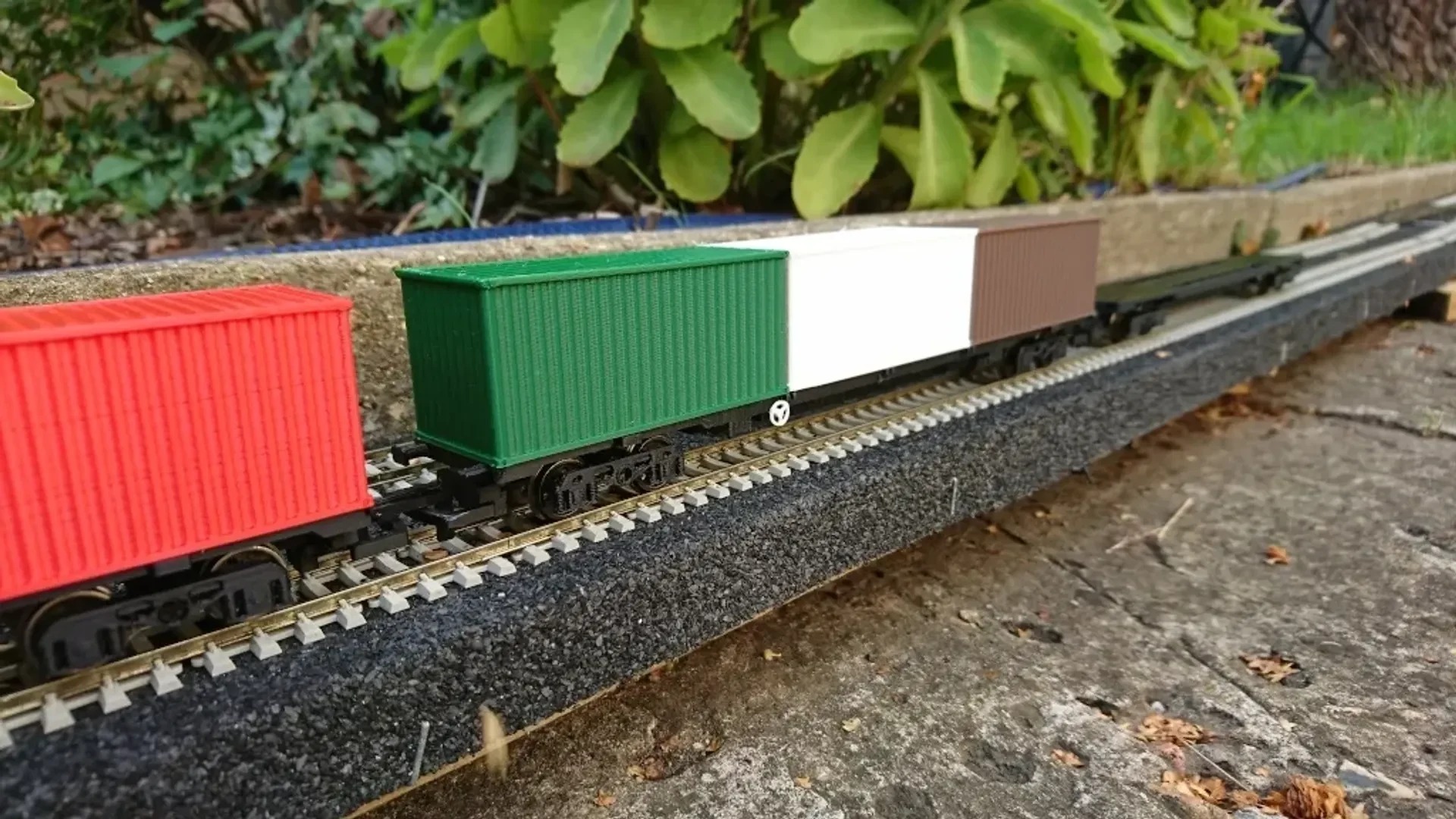

ОО Калибровый контейнеровоз

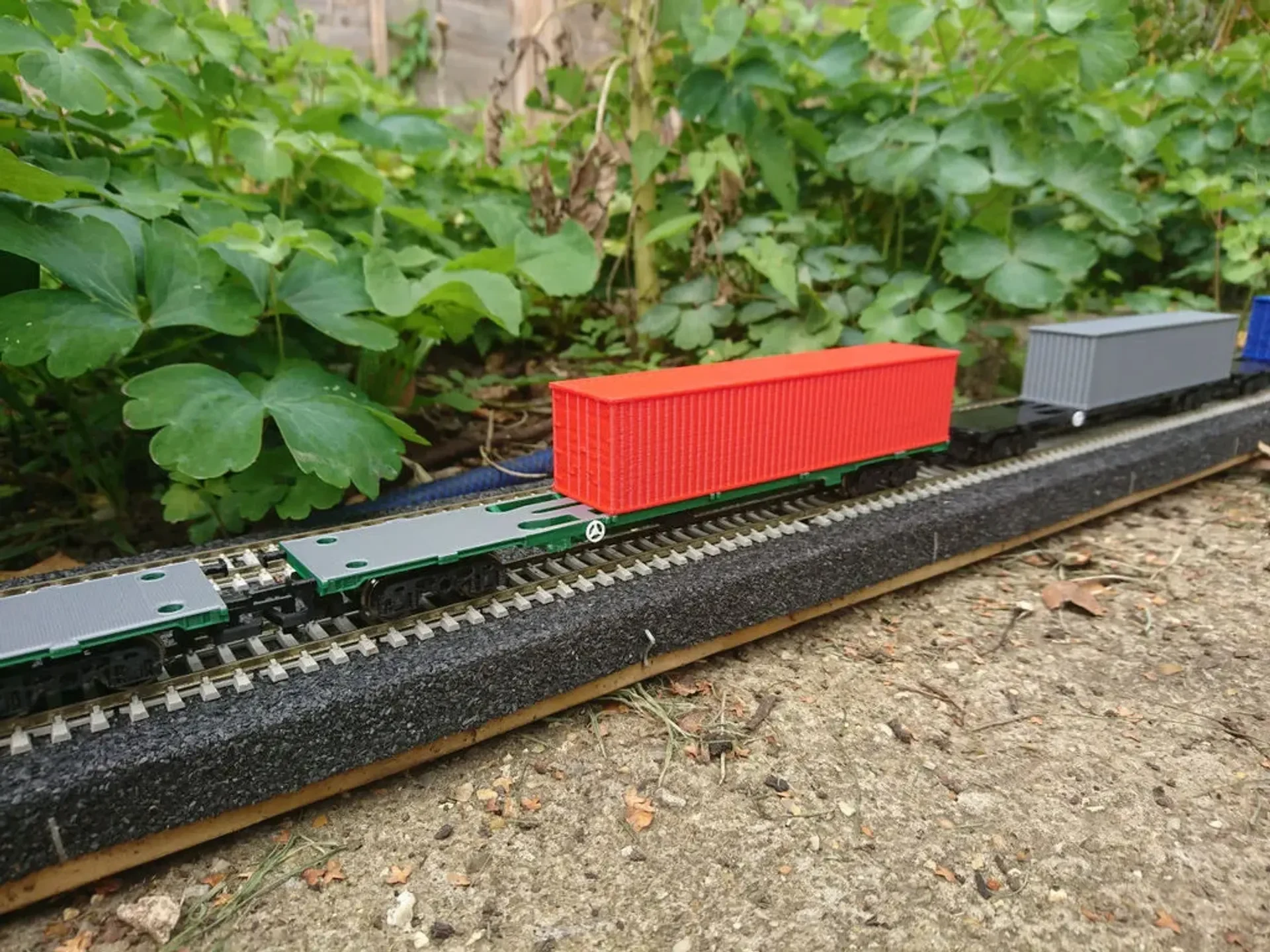

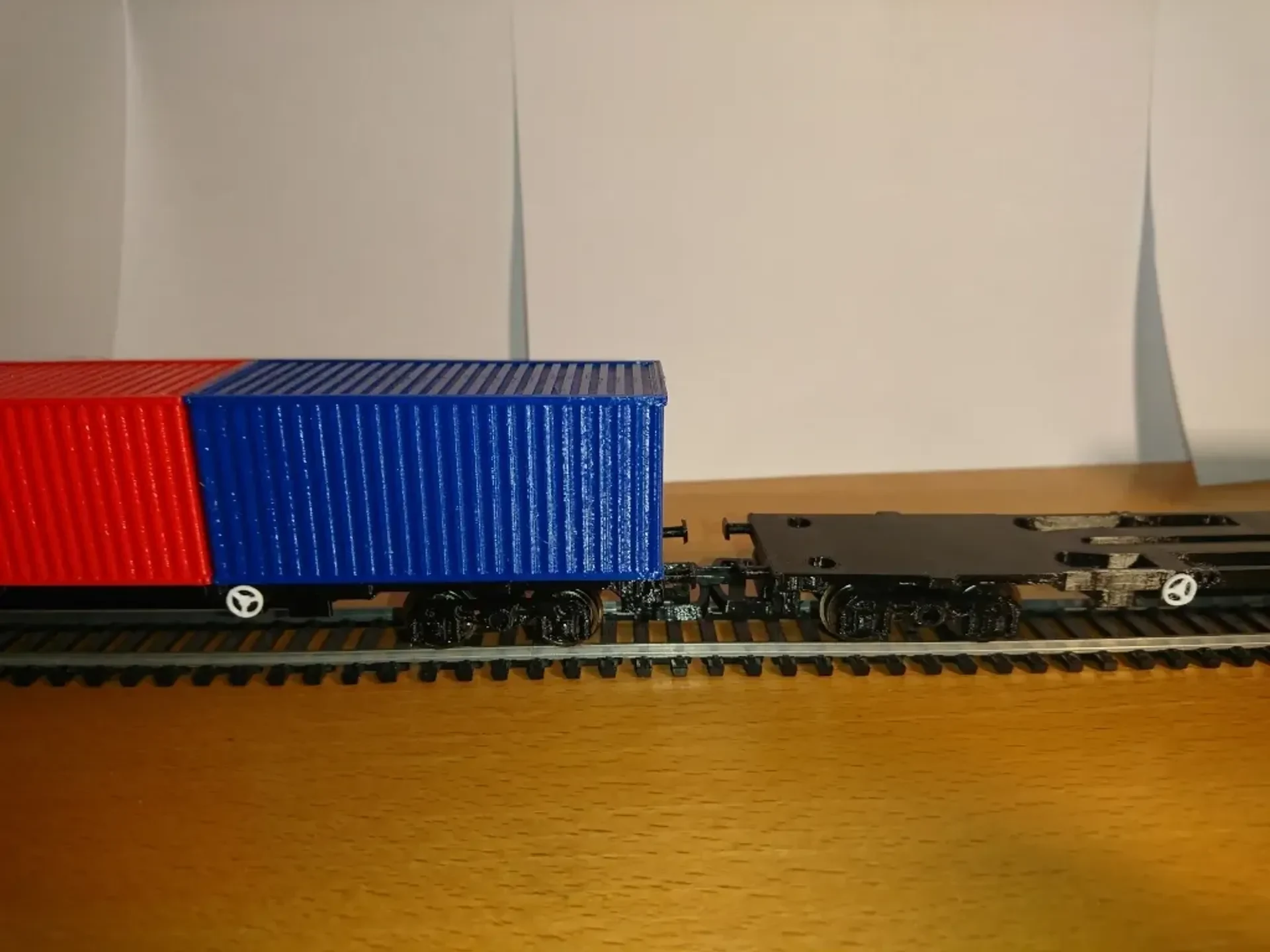

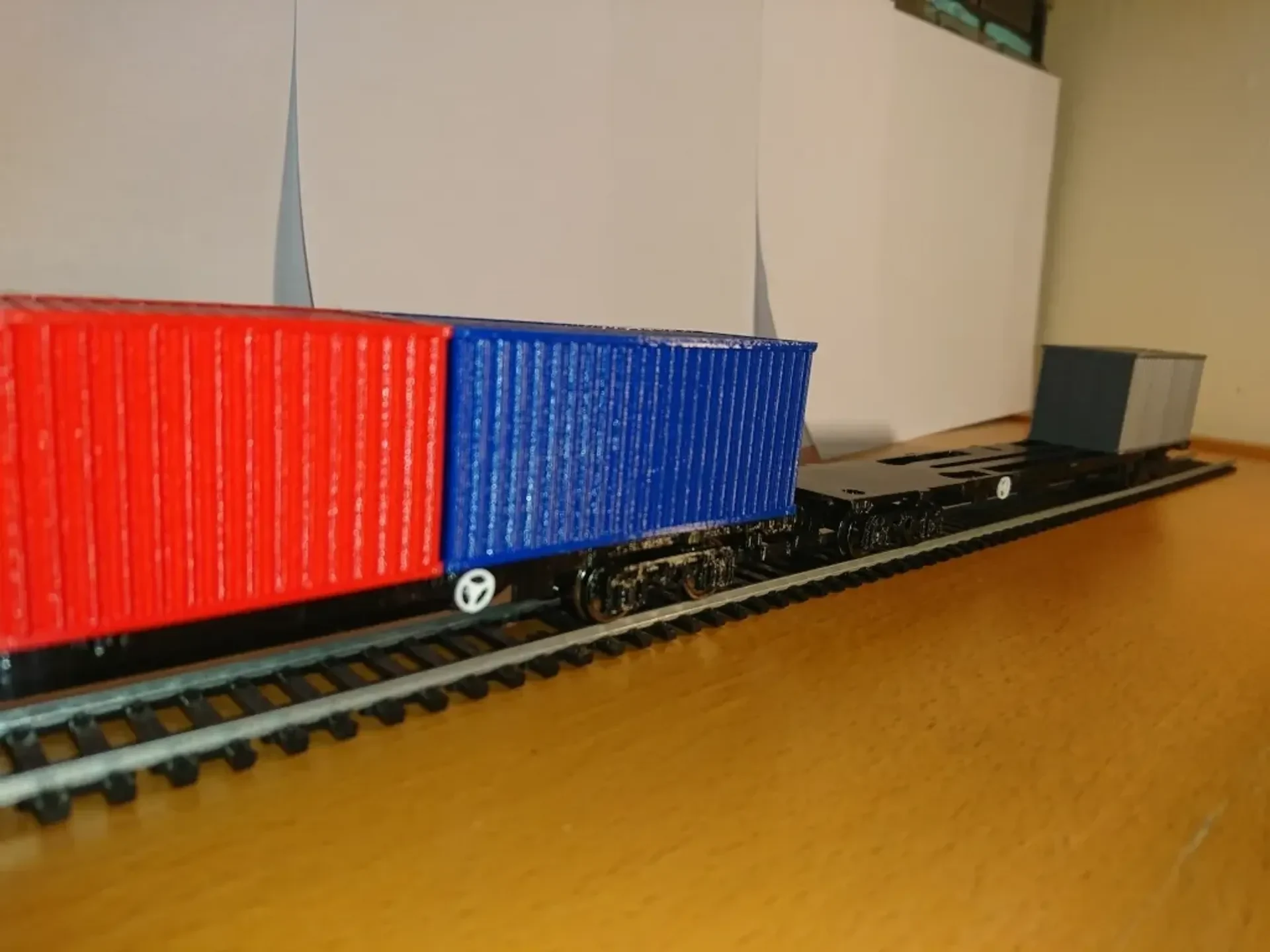

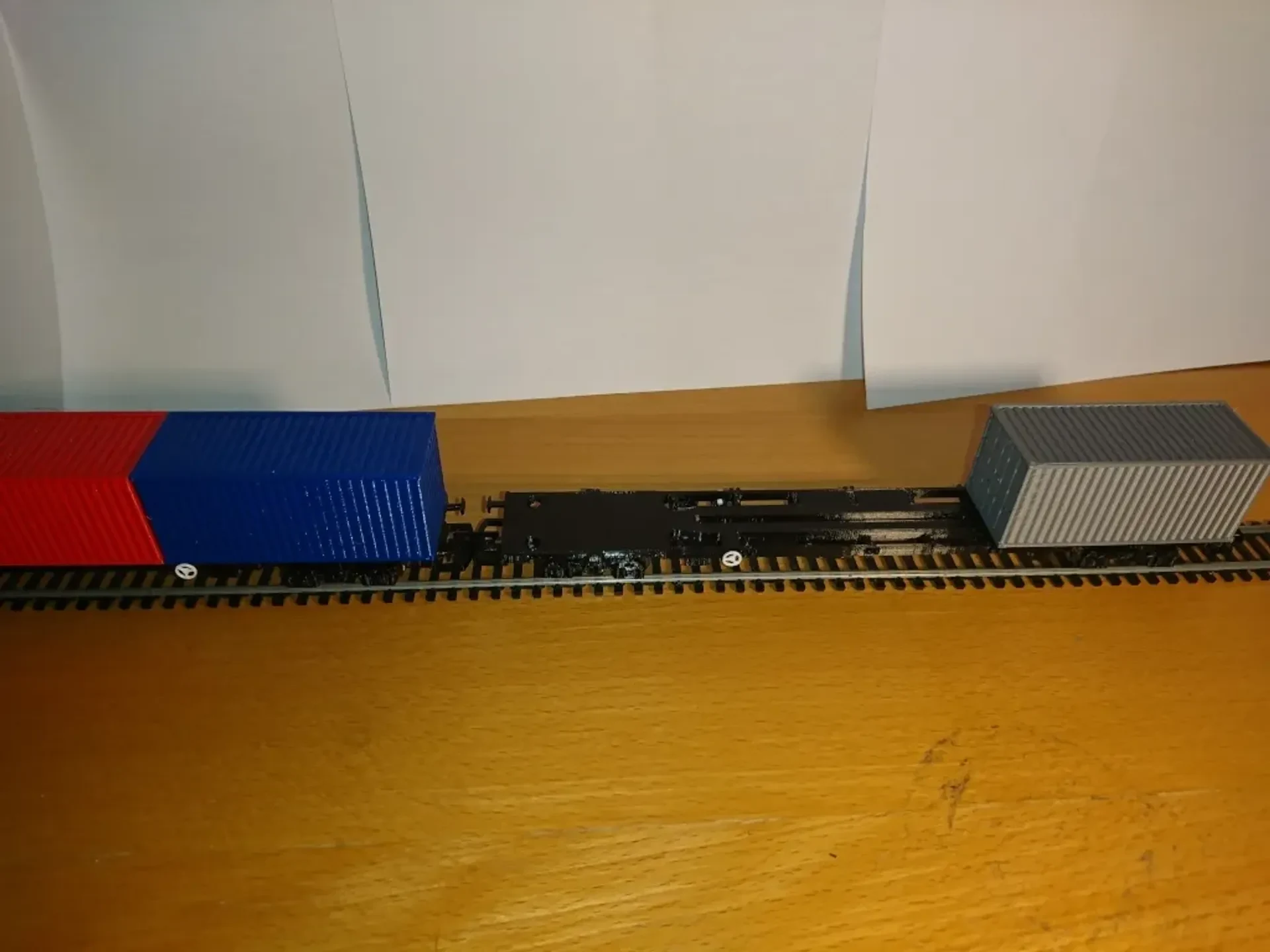

Основан на объединении интермодальных платформ FTA и FSA. Было сложно добиться правильной высоты буфера для объектно-ориентированного подхода, поэтому этот микс казался лучшим компромиссом. Контейнеры ISO (см. мою вилку контейнера phrxmd) при желании можно прикрепить к вагону с помощью винтов M2 и шайб. Видимые отверстия для контейнеров на обоих концах не являются обязательными и не нужны, если вам не нужен 20-футовый контейнер на обоих концах. Я хотел бы поэкспериментировать с трением или магнитными способами удержания контейнеров на месте.
Все исходные коды OpenSCAD (и Python) доступны на GitHub в виде набора файлов «интермодального вагона».

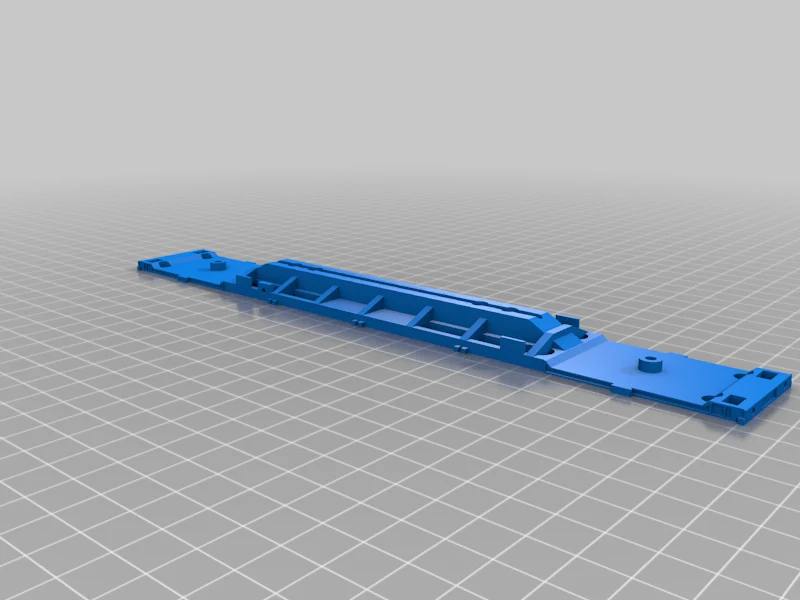

Вагон состоит из нескольких частей: косметические детали вставляются в пазы и удерживаются за счет трения, а механические части крепятся с помощью винтов. В случае косметических насадок ввинчивание и удаление винта м2 помогает очистить отверстия и подготовить их к легкому прикреплению.

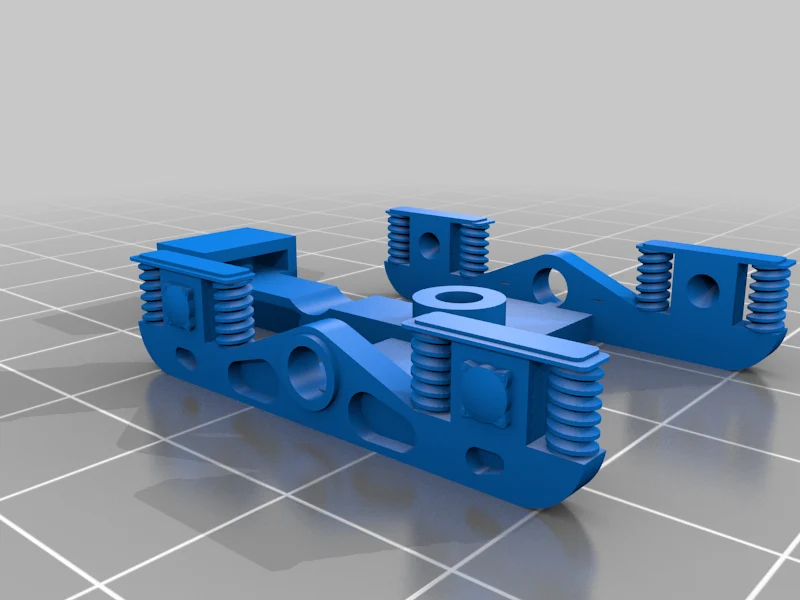

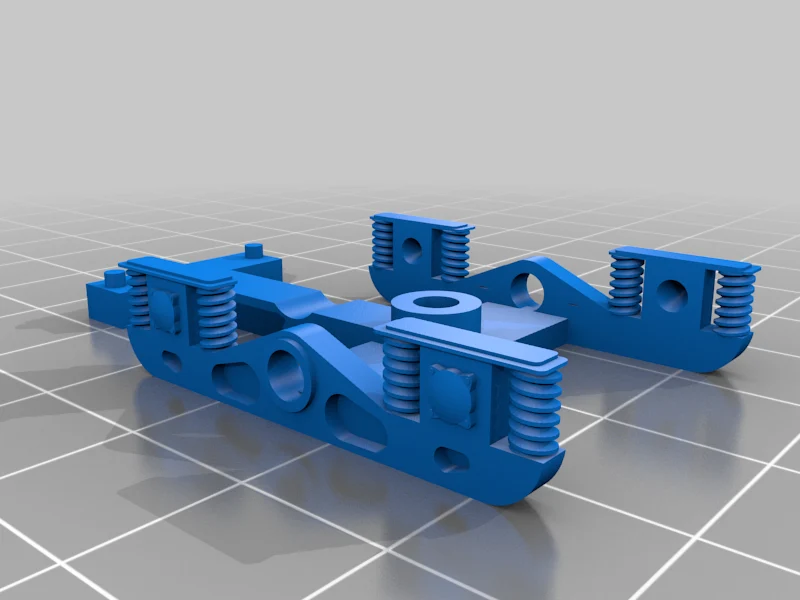

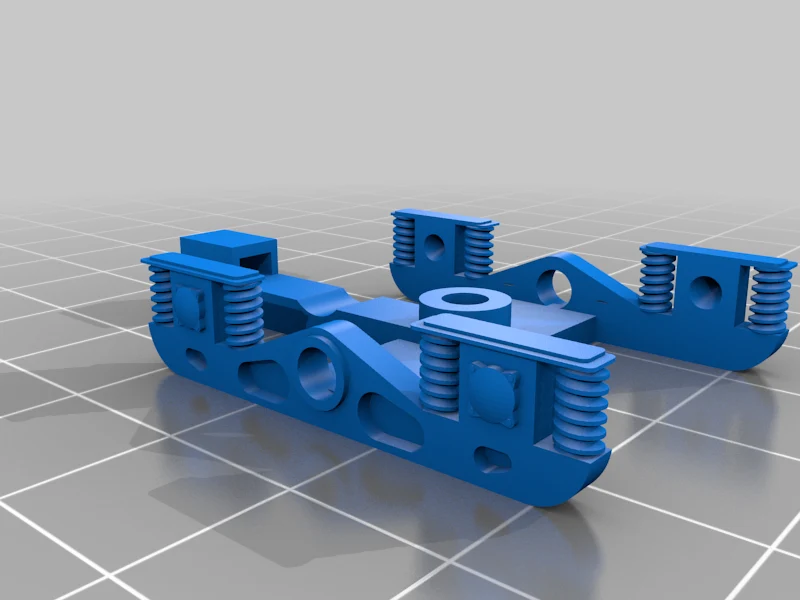

Интермодальные тележки
Я считаю, что это вариант тележки Y25. Подходит для колес 12,5 мм от Dapol, Hornby или Bachmann (только те, которые я тестировал). Крепление муфты для крепления муфты типа Hornby/bachmann (или версии, напечатанной на 3D-принтере) с помощью крепежного винта m2. Крепится к основанию тележки с помощью двух шайб и винта диаметром 10 мм м3. Они хорошо работают с PETG и высококачественным PLA. Доступны три варианта для разных типов муфт — все они доступны здесь.
Тормозные колеса
Два тормозных колеса, по одному с каждой стороны. Лучше всего они работают с PETG, PLA слишком хрупок.
Современные буферы
Как и тормозное колесо, они лучше всего работают с PETG, обеспечивая некоторую гибкость.
Тормозной цилиндр
Не совсем понимаю, для чего это нужно в реальной жизни (пневматические тормоза?). Легко печатает с полями, и мне удалось печатать из PETG без полей. Он вставляется в нижнюю часть основного рычага шасси.
Полный исходный код OpenSCAD на github: https://github.com/MrBunsy/3DPrintedTrains
Благодарности
https://ukrailwaypics.smugmug.com/UKRailRollingstock/F/FSAFTA-intermodal-flats/ https://github.com/phrxmd/container https://dkprojects.net/openscad-threads/
